MADDE 1- (1) Bu Yönetmeliğin amacı; elektrik iletim sisteminin
güvenilir ve düşük maliyetli olarak planlanması, işletilmesi ve sistem
kararlılığının sağlanmasında uygulanacak standartlara ilişkin usul ve esasların
belirlenmesi ile tüketicilere kaliteli ve yeterli
elektrik enerjisi arz edilebilmesi için uygulanacak arz güvenilirliği ve
kalitesi koşullarının belirlenmesidir.
Madde 2 · Kapsam
MADDE
2- (1) Bu Yönetmelik, TEİAŞ, iletim sistemi
kullanıcıları ve dağıtım sistemine bağlı olan ancak iletim sistemini etkileyen
diğer kullanıcıların yükümlülüklerini, uymaları gereken tesis tasarım ve
işletme kurallarını ve iletim sisteminin planlanması ve sistem güvenliğine
ilişkin koşulların dikkate alınarak işletilmesi için uyulması gereken hususları
kapsar.
Madde 3 · Dayanak
MADDE 3-
(1) Bu Yönetmelik, 14/3/2013 tarihli ve 6446 sayılı Elektrik Piyasası Kanununa
dayanılarak hazırlanmıştır.
Madde 4 · Tanımlar
MADDE 4- (1) Bu
Yönetmelikte geçen;
a) Acil
durum: Bu Yönetmelik, TEİAŞ’ın lisansı ve ilgili mevzuatın diğer hükümleri çerçevesinde,
sistem kararlılığı ve emniyeti açısından tehlike arz eden durumları,
b) Acil durum
bildirimi: Acil durumlarda iletim sisteminin işletme güvenliğini korumak için
üretim faaliyeti gösteren tüzel kişilere ve/veya diğer kullanıcılara
yükümlülükler getiren ve telefon, faks, paks, PYS gibi iletişim araçları
kullanılarak MYTM ve/veya BYTM tarafından iletilen bildirimi,
c) Ada:
İletim sisteminin geri kalan kısmı ile elektriksel bağlantısı olmayan, bağımsız
çalışan alt sistemlerini,
ç) Ana
bara: Fiderlerin kendi kesicisi ve ayırıcıları ile bağlı olduğu barayı,
d) Ana
enterkonnekte sistem: Kullanıcı devreleri hariç olmak üzere, iletim sisteminin
400 kV ve 154 kV elemanlarını,
e) Anlık
talep kontrolü: Sistem frekansının TEİAŞ tarafından belirlenen frekans
kademesine düşmesi halinde anlık talep kontrol hizmetine ilişkin yan hizmet
anlaşması kapsamında yer alan tüketim tesislerinin yüklerinin anlık talep
kontrol röleleri ile otomatik olarak kesilmesini,

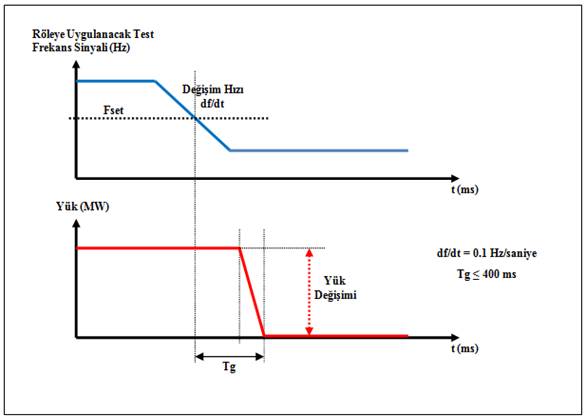

f) Anlık
talep kontrol rölesi: Frekansın önceden belirlenen işletme değerlerinin altına
düşmesi durumunda anlık talep kontrol hizmeti sağlamak amacıyla tüketim
tesislerinin yüklerinin kesilmesi için kesicilere açma kumandası veren
teçhizatı,
g) Arz
kapasitesi kaybı: Elektrik üretim ve iletim sisteminde, ortaya çıkan arz
kapasitesindeki azalmayı,
ğ) Aşırı
ikazlı çalışma: Sistem geriliminin belirlenen işletme değerlerinin altına
düşmesi durumunda senkron kompansatörlerin ve/veya jeneratörlerin ikaz
akımlarının artırılmasını,
h) Ayırıcı:
Yüksüz elektrik devrelerini açıp kapamak için kullanılan teçhizatı,

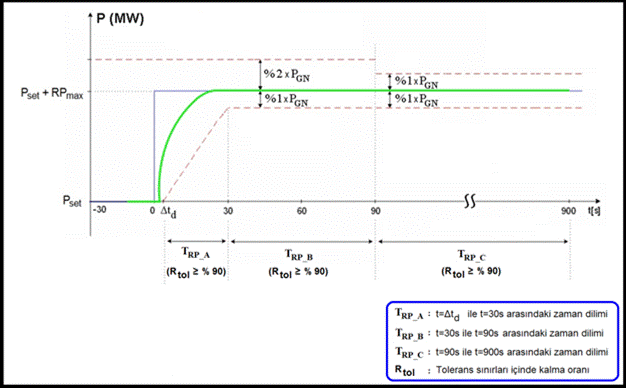

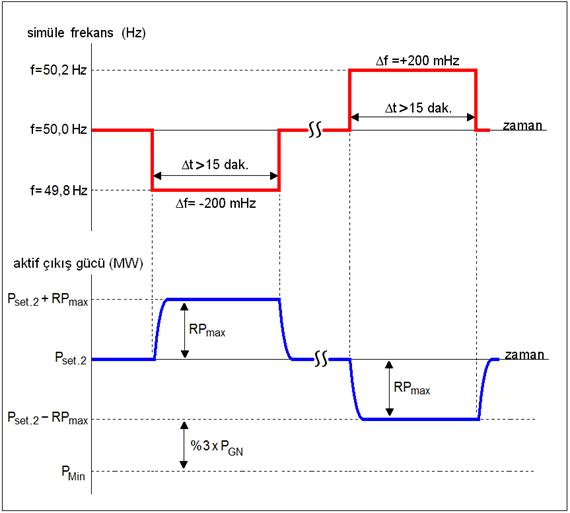

ı) Azami primer rezerv kapasitesi: 200
mHz’lik basamak frekans değişimi durumunda en geç 30 saniye içerisinde
gerçekleştirilebilecek azami çıkış gücü değişimini,
i) Bağlantı
anlaşması: Bir üretim şirketi, dağıtım şirketi ya da tüketicinin iletim
sistemine ya da dağıtım sistemine bağlantı yapması için yapılan genel ve özel
hükümleri içeren anlaşmayı,
j) Bağlantı
noktası: Kullanıcıların bağlantı anlaşmaları uyarınca sisteme bağlandıkları
saha veya irtibat noktasını,
k) Bağlantı
talebi: Kullanıcının, tesis ve/veya teçhizatının iletim sistemindeki belli bir
noktaya bağlanmasına ilişkin isteğini,
l) Bara: Aynı
gerilimdeki elektrik enerjisinin toplandığı ve dağıtıldığı düzeneği,

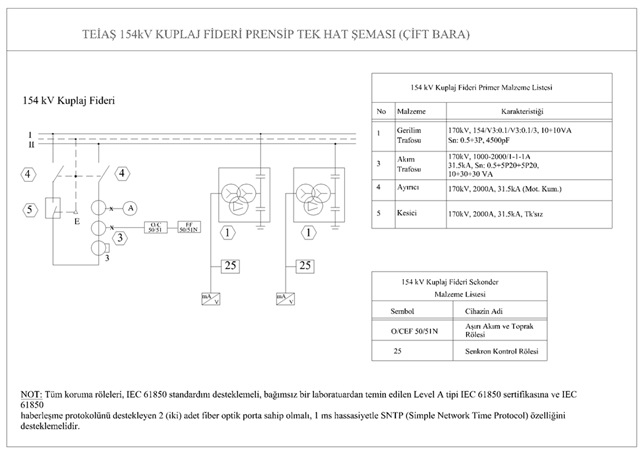

m) Bara kuplajı:Aynı gerilim
seviyesindeki farklı iki baranın yalnızca ayırıcı ya da kesicili tam bir
fiderle ve gerektiğinde seri reaktör yardımı ile birbirine bağlanmasını,
o) Besleme
noktası: İletim ve/veya dağıtım sistemi üzerinde müşterilere elektrik enerjisi sağlanan
noktayı,
ö) Blok:
Kombine çevrim üretim tesisleri için, birlikte yük alabilen ve yük atabilen
birden çok gaz türbini ve jeneratörü ile bunların beslediği buhar türbin ve
jeneratörünü,
p) Bölgesel
kapasite kiralama: Sistem güvenilirliğinin muhafaza edilmesini teminen ve
yeterli kapasite olmaması nedeniyle oluşabilecek bölgesel sistem ihtiyaçlarını
karşılamak üzere, yeni üretim tesislerinin kapasitelerinin ve/veya mevcut
üretim tesislerine eklenen ünitelerin kapasitelerinin TEİAŞ tarafından düzenlenen
ihaleler vasıtasıyla kiralanmasını,
r) Bölgesel
Yük Tevzi Merkezi (BYTM): TEİAŞ bünyesinde yer alan Türkiye elektrik
enterkonnekte sisteminin sınırları belirlenmiş bir bölgesinin üretim, iletim ve
tüketim yönünden güvenli, kaliteli ve ekonomik olarak işletmesini yapan,
işletme manevralarının koordinasyonunu MYTM ile koordineli olarak
yapan/yaptıran kontrol merkezini,

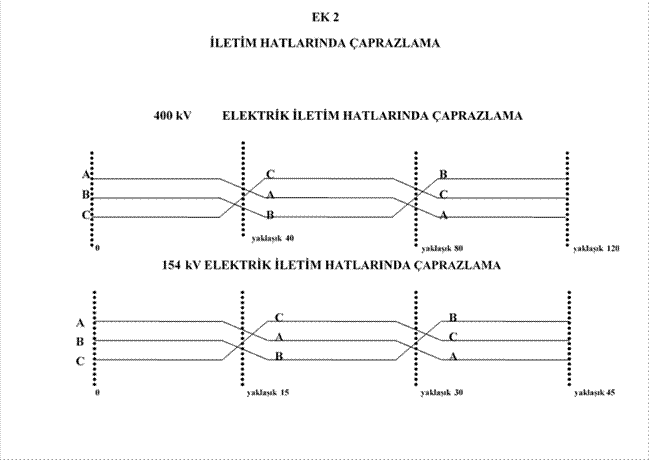

s)
Çaprazlama:İletim hattının faz
empedanslarının dengelenebilmesi için iletkenlerin, hattın uzunluğunun
yaklaşık 1/3 ve 2/3 oranındaki noktalarında
birbirleri ile yer değiştirmesini,
ş) Çok
devreli hatlar: Aynı gerilimli birden fazla hattın aynı direk üzerinde
bulunduğu hatları,
t) Dağıtım:
Elektrik enerjisinin 36 kV ve altındaki hatlar üzerinden naklini,
u) Dağıtım
bölgesi: Bir dağıtım lisansında tanımlanan bölgeyi,
ü) Dağıtım
sistemi: Bir dağıtım şirketinin, lisansında belirlenmiş dağıtım bölgesinde
işlettiği elektrik dağıtım tesisleri ve şebekesini,
v) Dağıtım
sistem işletmecisi: Bağlı bulunduğu dağıtım bölgesi sınırları içerisinde dağıtım
sisteminin işletiminden sorumlu dağıtım lisansı sahibi tüzel kişiyi,
y) Dağıtım
şirketi: Belirlenen bir bölgede elektrik dağıtımı ile iştigal eden tüzel
kişiyi,
z) Dağıtım tesisi:
İletim tesislerinin ve dağıtım gerilim seviyesinden bağlı üretim ve tüketim
tesislerine ait şalt sahalarının bittiği noktadan sonraki nihayet direğinden
itibaren, alçak gerilim seviyesinden bağlı tüketicilerin yapı bina giriş
noktalarına kadar, bina giriş ve sayaç arası hariç, elektrik dağıtımı için
teçhiz edilmiş tesis ve teçhizat ile dağıtım şirketince teçhiz edilen ya da
devralınan sayaçları,
aa) Dalgalı
yük: Farklı genliklerde kesintili akım çeken ve şebeke geriliminin dalga
şeklini bozan değişken empedanslı yükü,
bb)
Dengeleme: Elektrik enerjisi arz ve talebini dengede tutmak amacıyla yürütülen
faaliyetleri,
cc) Dengeleme
birimi: Dengeleme ve uzlaştırma işlemlerini düzenleyen ilgili mevzuatta
tanımlanan, dengelemeye katılabilecek bir üretim veya tüketim tesisini ya da
üretim veya tüketim tesisinin bir bölümünü,
çç) Dengeleme
güç piyasası: Arz ve talebin gerçek zamanlı olarak dengelenmesi amacına hizmet
etmek üzere, 15 dakika içerisinde gerçekleştirilebilen çıkış gücü değişimi ile
elde edilen yedek kapasitenin alış-satışının gerçekleştiği ve sistem
işletmecisi tarafından işletilen organize toptan elektrik piyasasını,
dd) Dengeleme
mekanizması: İkili anlaşmaları tamamlayıcı nitelikte ve gün öncesi piyasası,
gün içi piyasası ile gerçek zamanlı dengelemeden oluşan faaliyetleri,
ee) Devre dışı olma: Tesis ve/veya teçhizatın bir parçasının bakım,
onarım veya bir arıza nedeniyle otomatik veya elle devre dışı olmasını,
ff) Düşük
frekans rölesi: Frekansın önceden belirlenen işletme değerlerinin altına düşmesi
durumunda tüketim tesislerinin yüklerinin kesilmesi için kesicilere açma
kumandası veren teçhizatı,
gg) Düşük
ikazlı çalışma: Sistem geriliminin bu Yönetmelikte belirlenen işletme
değerlerinin üstüne çıkması durumunda senkron kompansatörlerin ve/veya jeneratörlerin
ikaz akımlarının düşürülmesini,
ğğ) Ekip şefi
veya sorumlusu: Teçhizat üzerinde yapılacak bir çalışmadan önce gerekli
güvenlik önlemlerini alan veya aldırtan, teçhizat üzerinde yapılacak
çalışmaları yürüten, çalışmaların bitiminde de bu önlemlerin kaldırılmasını
sağlayan ve teçhizatın tekrar servise alınabileceğini ilgili birimlere bildiren
personeli,
hh) Elektrik
kesme: Tesis ve/veya teçhizatın elektriğinin kesici ve ayırıcılar yardımı ile
her yönden kesilmesini,
ıı)[2]
Elektrik depolama tesisi: Elektrik enerjisini depolayabilen ve depolanan
enerjiyi sisteme verebilen tesisi,
ii) Enerji
iletim hattı (EİH): Yüksek Gerilim (YG) enerji iletiminde kullanılan havai
hatlar ve/veya güç kablolarından oluşan tesisi,
jj) Enterkonneksiyon:
İletim ve dağıtım sistemlerinin toplamından oluşan ulusal elektrik
sisteminin diğer bir ülkeye ait elektrik sistemine bağlanmasını,
kk) ENTSO-E
:Avrupa Elektrik İletim Sistemi İşletmecileri Birliğini,
ll) Faz
dengesizliği: Elektrik sisteminde belli bir
noktada faz gerilimleri arasındaki genlik ve faz açılarının birbirlerinden
farklı olmasını,

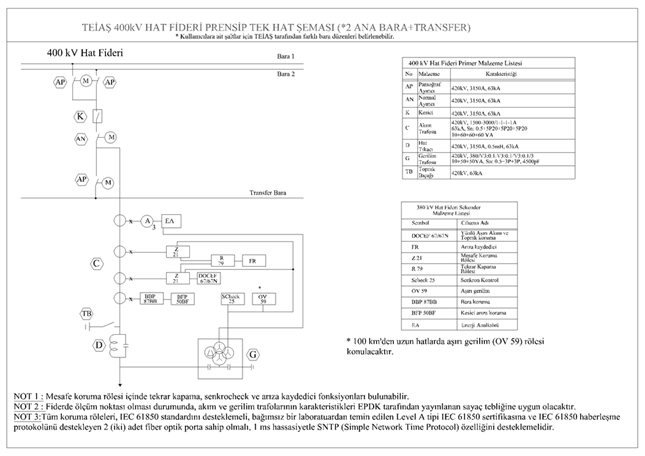

mm) Fider:
Bir merkez barasından kullanıcıya enerji taşıyan hat veya kablo çıkışlarını,
nn) Fliker:
Yükteki dalgalanmalar nedeniyle ortaya çıkan ve aydınlatma armatürlerinde
kırpışmaya yol açarak rahatsızlık hissi yaratan 50 Hz altındaki gerilim
salınımlarını,
oo) Fliker
şiddeti: Fliker gerilim salınımlarının uluslararası standartlara göre
tanımlanan ve bu standartlara göre ölçülen düzeyini,
öö) Frekans: Sistemdeki
alternatif akımın Hertz olarak ifade edilen bir saniyedeki devir sayısını,
pp) Gerçek
zamanlı dengeleme: Aktif elektrik enerjisi arz ve talebini gerçek zamanlı
olarak dengede tutmak amacıyla, sistem işletmecisi tarafından yürütülen
faaliyetleri,
rr) Gerilim
ani değişimleri: Bir anahtarlama
işleminin ardından, geçici rejim şartları sönümlendikten sonra ve gerilim regülatörleri ve statik VAR
kompansatörlerinin çalışmasını takiben, kademe ayarları ve diğer
anahtarlama işlemleri yapılmadan önce gerilimde ortaya çıkan değişimi,
ss) Gerilim
dalga şekli bozulması: Gerilimin sinüsoidal şeklinde meydana gelen bozulmayı,
şş) Gerilim
regülatörü: Jeneratörlerin çıkış gerilimini ayarlayan teçhizatı,
tt) Güç
faktörü: Aktif gücün görünen güce olan oranını,
uu) Güç
kalitesi ölçüm periyodu: IEC 61000-4-30’da tanımlanan bir haftalık kesintisiz
ölçüm zamanını,

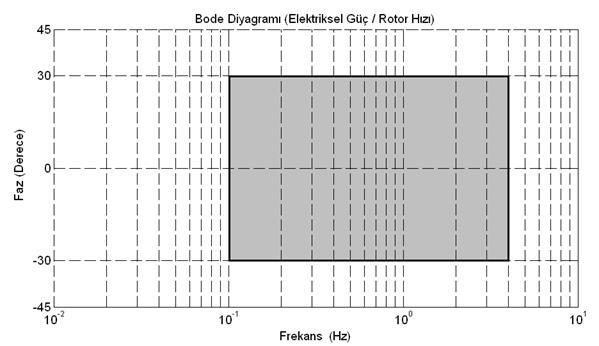

üü) Güç
sistemi dengeleyicileri: İkaz seviyesi, hız, frekans, güç veya bunların
kombinasyonunu girdi değişkenleri olarak kullanıp, gerilim regülatörü yoluyla güç
salınımlarını azaltacak şekilde senkron jeneratörü ve türbini kontrol eden
teçhizatı,
vv) Gün öncesi
piyasası: Bir gün sonrası teslim edilecek uzlaştırma dönemi bazında elektrik
enerjisi alış-satış işlemleri için kurulan ve piyasa işletmecisi tarafından
işletilen organize toptan elektrik piyasasını,
yy) Güvenlik
kuralları: İlgili tesis ve/veya teçhizat üzerinde çalışan kişilerin sistemin
bakım, onarım ve işletilmesi esnasında ortaya çıkabilecek tehlikelerden
korunabilmeleri için TEİAŞ veya kullanıcı tarafından düzenlenen kuralları,
zz) Harmonik: Doğrusal olmayan yükler
veya gerilim dalga şekli ideal olmayan jeneratörlerden dolayı bozulmaya uğramış bir alternatif akım veya
gerilimde ana bileşen frekansının tam katları frekanslarda oluşan sinüsoidal
bileşenlerin her birini,
aaa) Harmonik
gerilim değeri: Bozulmaya uğramış gerilim dalga şeklindeki harmonik
bileşenlerin etkin değerini,
bbb) Harmonik
içerik: Bozulmaya uğramış alternatif akım veya gerilim dalgasında harmoniklerin
toplam etkisini ifade eden ve dalga şeklinin etkin değeri ile ana bileşenin
etkin değeri arasındaki farka neden olan bozulmayı,
ccc) Harmonik
sınırları: İletim ve dağıtım sistemine bağlı üretim tesisi ve teçhizat
üzerinde, uluslararası standartlarla belirlenmiş olan ve sistemdeki belirli
noktalarda gerilim ve akım için izin verilen harmonik sınırlarını,
ççç) Hat:
Elektrik enerjisi taşıyan iletkenlerden oluşan tesisleri,

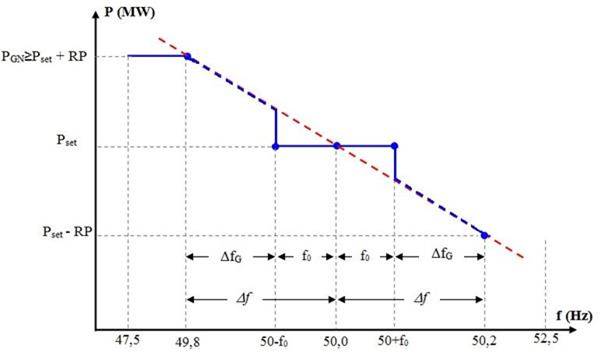

ddd) Hız
eğimi (Speed droop): Sistem frekansındaki sapma oranına göre ünite çıkış
gücünün değişim oranını belirleyen, yüzde olarak ifade edilen hız regülatörü
ayar değerini,
eee) Hız
regülatörü: Türbin hızını ve/veya çıkış gücünü ayarlayan cihazı,
fff) Hız
regülatörü blok şeması: Ünitenin hız regülatörünü oluşturan bileşenlerin ve
kontrol birimlerinin matematiksel transfer fonksiyonlarını ve birbirleri ile
girdi çıktı ilişkilerini gösteren şemayı,
ggg) Hız
regülatörü kazanç değeri: Hız regülatörü çıkış sinyali değişiminin giriş hız
hata sinyaline oranını,
ğğğ) Hız
regülatörü ölü bandı: Hız regülatörünün frekans değişimine müdahalede
bulunmadığı kararlı durum frekans aralığını,
hhh) Hız
regülatörü zaman sabiti: Hız regülatörünün, girişteki ani bir değişime karşı
tepkisini gösteren sabitini,
ııı) IEC:
Uluslararası Elektroteknik Komisyonunu,
iii) IEC
standardı: Uluslararası Elektroteknik Komisyonunun yayınladığı teknik
spesifikasyon ve standartları,
jjj) İç
ihtiyaç: Bir üretim tesisinin normal işletme koşullarında işletilebilmesi için
gerekli tesis, teçhizat ve diğer unsurlarının toplam elektrik enerjisi
tüketimini,
kkk) İkili
anlaşma: Gerçek ve tüzel kişiler arasında özel hukuk hükümlerine tabi olarak,
elektrik enerjisi ve/veya kapasitenin alınıp satılmasına dair yapılan ve Kurul
onayına tabi olmayan ticari anlaşmaları,
lll) İletim:
Elektrik enerjisinin gerilim seviyesi 36 kV üzerindeki hatlar üzerinden
naklini,
mmm) İletim devresi:İletim
sisteminin iki ya da daha fazla kesici arasında kalan bölümünü,
nnn) İletim ekipmanı: İletim sistemine ait devre,
bara ve şalt teçhizatını,
ooo) İletim
sistemi: Elektrik iletim tesisleri ve şebekesini,
ööö) İletim
tesisi: Üretim ve/veya tüketim tesislerinin 36 kV üstü gerilim seviyesinden
bağlı olduğu üretim veya tüketim tesisi şalt sahasından sonraki nihayet
direğinden itibaren, iletim şalt sahalarının orta gerilim fiderleri de dahil
olmak üzere dağıtım tesislerinin bağlantı noktalarına kadar olan tesisleri,
ppp) İlgili
mevzuat: Elektrik piyasasına ilişkin kanun, Cumhurbaşkanlığı kararnamesi,
Cumhurbaşkanı kararı,[3] yönetmelik, tebliğ, genelge, Kurul
kararları ile ilgili tüzel kişilerin sahip olduğu lisans veya lisansları,
rrr)
Jeneratör: Mekanik enerjiyi elektrik enerjisine dönüştüren elektromekanik
ekipmanı,
sss) Kanun:
14/3/2013 tarihli ve 6446 sayılı Elektrik Piyasası Kanununu,
şşş) Kararlı durum: Geçici rejim şartları sönümlendikten sonra işletme
değerlerinin sabit kabul edilebileceği sistem durumunu,
ttt) Kesici:
Kısa devre dahil olmak üzere elektrik devrelerinde açma/kapama yapan teçhizatı,
uuu) Kesinleşmiş
günlük üretim/tüketim programı (KGÜP): Bir uzlaştırmaya esas veriş-çekiş
biriminin bağlı olduğu dengeden sorumlu tarafın yükümlülüklerine ve gün öncesi
piyasası işlemlerine göre bir sonraki güne ilişkin gerçekleştirmeyi öngördüğü
ve sistem işletmecisine dengeleme güç piyasasının başlangıcında bildirdiği ve
gün içi piyasası işlemlerine göre güncellediği üretim ya da tüketim
değerlerini,
üüü) Kısa
devre gücü: Kısa devre edilen bir baradan ortaya çıkan en yüksek görünür gücü,
vvv) Kısa
devre oranı: Bir ünitenin senkron reaktansının per unit değerini,
yyy) Kısa
dönem elektrik enerjisi arz-talep projeksiyonu: Enerji ve Tabii Kaynaklar
Bakanlığı koordinasyonunda ilgili tüm kurum ve kuruluşların katılımıyla
hazırlanan gelecek 1 yıllık üretim kapasitesi arz-talep projeksiyonunu,
zzz) Kısa
dönem fliker şiddeti endeksi (Pst): 10 dakikalık periyotlarla
ölçülen fliker şiddeti endeksini,
aaaa) Koruma
ayarları: Koruma rölelerinin ayarlarını,
bbbb)
Kullanıcı: Üretim faaliyeti gösteren tüzel kişiler, dağıtım şirketleri, tedarik
şirketleri ve iletim sistemine doğrudan bağlı serbest tüketicileri,
cccc) Kuplaj
fideri: Aynı gerilimdeki iki ana barayı birbirine bağlayan teçhizatı,
çççç) Kuplaj
kesicisi:İki ana baralı sistemlerde, baraları birbirine bağlayan/ayıran
kesiciyi,
dddd)
Kuranportör: Enerji iletim hatları üzerinden ses, koruma sinyalizasyonu ve
bilgi iletişimi sağlayan radyo frekanslı alıcı-verici cihazı,
eeee) Kurul:
Enerji Piyasası Düzenleme Kurulunu,
ffff) Kurum:
Enerji Piyasası Düzenleme Kurumunu,
gggg) Kutup
kayması: Ünitede faz açı dengesinin bozulmasını,
ğğğğ) Küçük
santral: Toplam kurulu gücü 10 MW ve altında olan üretim tesisini,
hhhh)
Manevra: Sistemin çeşitli kısımlarını devreye almak veya çıkarmak için
kesiciler ve ayırıcılar ile yapılan işlemleri,
ıııı) Manevra
formu: BYTM’lerin yaptıracakları manevralarda, transformatör merkezi işletme
teknisyenlerinin takip edecekleri manevra sırasını belirtmek amacıyla manevraya
başlamadan önce BYTM tarafından doldurulan ve ilgili merkezlere iletilen formu,
iiii) Manevra
şeması: Şalt sahasındaki devrelerin bağlantılarını, numaralandırma ve
isimlendirme ile şematik olarak gösteren diyagramları,
jjjj) Milli
Yük Tevzi Merkezi (MYTM): TEİAŞ bünyesinde yer alan ve Türkiye elektrik
enterkonnekte sisteminin üretim, iletim ve tüketim yönünden güvenli, kaliteli
ve ekonomik olarak işletmesini yapan, elektrik enerjisi arz ve talebinin gerçek
zamanlı dengelenmesini sağlayan, Dengeleme Güç Piyasasını işleten, uluslararası
enterkonneksiyon hatlarının işletilmesi ve bu hatlar üzerinden yapılan
enerji alışverişlerinin koordinasyonundan sorumlu olan ve BYTM arasındaki
koordinasyonu sağlayan kontrol merkezini,
kkkk) (N-1) kısıtlılık: İletim sisteminin herhangi bir
ekipmanının veya birbirlerine bağımlı ekipman grubunun arıza nedeniyle devre
dışı olması halini,
llll) (N-2) kısıtlılık: İletim sisteminin birbirinden
bağımsız iki ekipmanının arızalar
nedeniyle aynı anda devre dışı olması halini,
mmmm) Negatif
bileşen: Dengesiz bir elektrik sisteminde akım veya gerilim fazlarındaki dengesizliği
ifade etmek için kullanılan pozitif, negatif ve sıfır bileşenlerden negatif faz
sırasına sahip olanının birinci fazına ait vektörü,
nnnn) Negatif
faz sırası: Dengesiz bir elektrik sisteminde akım veya gerilim fazlarındaki
dengesizliği ifade etmek için kullanılan genlikleri eşit, aralarında yüzyirmi
derece faz farkı olan ve ters yönde sıralanan üç bileşenli dengeli vektör
grubunu,
oooo) Nominal
aktif güç: Sistemdeki bir elemanın nominal görünür gücünün nominal güç faktörü
ile çarpılmasıyla elde edilen değeri (Watt),
öööö) Nominal
görünür güç: Sistemdeki bir elemanın nominal gerilimde, sürekli olarak
sağlayabileceği ve/veya dayanabileceği azami akım değeri ile nominal gerilimin
çarpılmasıyla elde edilen değeri (Volt Amper),
pppp) Normal işletme koşulu: Gerilim, frekans ve
hat akışlarının belirlenen sınırlar içinde olduğu, yük taleplerinin
karşılandığı, yan hizmetlerin sağlandığı ve sistemin kararlı bir şekilde
çalıştığı işletme koşulunu,
rrrr) Orta
gerilim (OG) fideri: Bir merkez barasından müşteri veya müşteriler grubuna
enerji taşıyan hat veya kablo çıkışlarını,
ssss) Ortak bağlantı noktası: Birden fazla kullanıcının
elektriksel olarak iletim sistemine bağlı olduğu veya bağlı olması muhtemel
ortak noktayı,
şşşş)
Otomatik üretim kontrolü:Üretim veya talepteki bir değişime karşı
sekonder frekans kontrolü sağlamak için üretim tesislerinin hız regülatörlerine
gerekli sinyalleri gönderen ve jeneratörlerin aktif güç çıkışlarını ayarlayan
MYTM’deki kontrol sistemi donanım ve yazılımı,
tttt)
Otomatik üretim kontrol (AGC) programı: MYTM’de bulunan ve kontrolü altındaki
üretim tesislerinin sekonder frekans kontrolüne katılmasının sağlanması
amacıyla otomatik olarak hesap ettiği aktif güç hedef üretim değerlerini
(set-point) SCADA sistemi üzerinden ilgili üretim tesislerine gönderen
programı,
uuuu)
Otomatik üretim kontrol (AGC) sistemi/arabirimi: Sekonder frekans kontrolüne
katılacak üretim tesislerinde bulunan ve MYTM’de bulunan otomatik üretim
kontrol programı tarafından gönderilen sinyaller vasıtasıyla ilgili
üretim tesisinin sekonder frekans kontrolüne katılmasını sağlayan
sistemi/arabirimi,
üüüü) Oturan
sistemin toparlanması: İletim sisteminin kısmen veya tamamen oturması durumunda
harici bir enerji kaynağına ihtiyaç duymadan devreye alınabilen üretim
tesisleri vasıtasıyla iletim sisteminin enerjilendirilmesi, müşterilere
elektrik enerjisi verilmesi ve diğer üretim tesislerinin yeniden devreye
alınması,
vvvv)
Performans testleri: Üretim ve tüketim tesislerinin yan hizmet sağlama
kapasitelerinin tespiti amacıyla uygulanan testleri,
yyyy) Piyasa:
Üretim, iletim, dağıtım, piyasa işletimi, toptan satış, perakende satış,
ithalat ve ihracat faaliyetleri ile bu faaliyetlere ilişkin iş ve işlemlerden
oluşan elektrik enerjisi piyasasını,
zzzz) Piyasa
katılımcısı: Dengeleme ve uzlaştırma işlemlerini düzenleyen ilgili mevzuatta
tanımlanan lisans sahibi tüzel kişileri,
aaaaa) Piyasa
Yönetim Sistemi (PYS): Dengeleme mekanizması ve uzlaştırmaya ilişkin işlemlerin
yürütülmesi amacıyla, piyasa işletmecisi, sistem işletmecisi, piyasa
katılımcıları ve sayaçların okunmasından sorumlu iletim ve dağıtım lisansı
sahibi tüzel kişilerin kullanımına sunulan ve küçük istemci yapısında çalışan
uygulamaları,
bbbbb)
Pozitif bileşen: Dengesiz bir elektrik sisteminde akım veya gerilim
fazlarındaki dengesizliği ifade etmek için kullanılan pozitif, negatif ve sıfır
bileşenlerden pozitif faz sırasına sahip olanının birinci fazına ait vektörü,
ccccc)
Pozitif faz sırası: Dengesiz bir elektrik sisteminde akım veya gerilim
fazlarındaki dengesizliği ifade etmek için kullanılan genlikleri eşit,
aralarında yüzyirmi derece faz farkı olan ve doğru yönde sıralanan üç bileşenli
dengeli vektör grubunu,
ççççç) Primer
frekans kontrolü: Sistem frekansının düşmesine veya yükselmesine tepki olarak
ünite aktif güç çıkışının hız regülatörü ile otomatik artırılması veya
düşürülmesi yoluyla sistem frekansının yeni bir denge noktasına getirilmesini,
ddddd) Primer
frekans kontrol rezerv kapasitesi: Primer frekans kontrol performans testleri
neticesinde belirlenen ve primer frekans kontrol hizmet anlaşmalarında yer
alan, ilgili üretim tesisi tarafından etkinleştirilmesi gereken rezerv
miktarının tamamını,
eeeee) Primer
frekans kontrol rezerv miktarı: Üretim faaliyeti gösteren tüzel kişiler
tarafından bildirilen ve üretim tesislerinin sistem frekansında meydana gelen
sapmalar doğrultusunda, primer frekans kontrol tepkisi olarak sağlayacakları
rezerv miktarını,
fffff) Primer
frekans kontrol tepkisi: Sistem frekansının yükselmesi veya düşmesi durumunda
primer frekans kontrol hizmeti kapsamında ünite aktif güç çıkışının hız
regülatörü ile otomatik olarak artırılması veya azaltılmasını,
ggggg)
Reaktif güç kontrolü: Ünitelerin jeneratör veya senkron kompansatör olarak
çalışması sırasında sisteme reaktif güç vermesi veya sistemden reaktif güç
çekmesini,
ğğğğğ)
Reaktör: Bağlı bulunduğu hat, transformatör veya baradan reaktif güç çeken ve
gerilim düşürmek için kullanılan sargıyı,
hhhhh)
Sekonder frekans kontrolü: Bu kontrole katılan üretim tesislerinin aktif güç
çıkışının, MYTM’den otomatik olarak gönderilen sinyaller ile artırılarak veya
düşürülerek sistem frekansının nominal değerine ve komşu elektrik şebekeleriyle
olan toplam elektrik enerjisi alış verişinin programlanan değerine
getirilmesini,
ııııı)
Sekonder frekans kontrol rezerv miktarı: Bir üretim tesisinin primer frekans
kontrol rezerv miktarı olarak ayırdığı kapasite hariç olmak üzere KGÜP’ü ile
emreamade kapasitesi arasında kalan kapasite vasıtasıyla ve/veya sistem
işletmecisi tarafından dengeleme güç piyasası kapsamında verilen yük alma, yük
atma talimatları ile oluşturulan ve sistem işletmecisi tarafından belirlenerek
sekonder frekans kontrol hizmeti sağlayan üretim lisansı sahibi tüzel kişilere
bildirilen, üretim tesislerinin sekonder frekans kontrol tepkisi olarak
sağlayacakları rezerv miktarını,
iiiii)
Senkron kompanzasyon: Sistemdeki güç faktörünü istenilen seviyede tutmak için
çalışır durumda olan senkron makinaların ikaz akımlarını ayarlayarak reaktif
güç üretilmesi veya tüketilmesini,
jjjjj)
Senkronize olma: Gerekli şartlar sağlanarak, bir ünitenin iletim sistemine
bağlanması veya iletim sistemindeki iki ayrı sistemin birbirine bağlanmasını,
kkkkk)
Serbest tüketici: Kurul tarafından belirlenen elektrik enerjisi miktarından
daha fazla tüketimi bulunduğu veya iletim sistemine doğrudan bağlı olduğu veya
organize sanayi bölgesi tüzel kişiliğine haiz olduğu için tedarikçisini seçme
hakkına sahip gerçek veya tüzel kişiyi,
lllll) Seri
kapasitör:Seri bağlı bulunduğu hatta, empedansı düşürerek sistem
stabilitesini artırmak için kullanılan kapasitör grubunu,
mmmmm) Seri
reaktör: Bağlı bulunduğu fiderde, akımı sınırlandırmak için kullanılan sargıyı,
nnnnn) Sıfır
bileşen: Dengesiz bir elektrik sisteminde akım veya gerilim fazlarındaki
dengesizliği ifade etmek için kullanılan pozitif, negatif ve sıfır
bileşenlerden sıfır faz sırasına sahip olan ve birbirine eşit üç vektörden her
birini,
ooooo) Sıfır
bileşen reaktansı: Faz-toprak ve faz-faz-toprak arıza akımlarının bulunması
için hesaplanan ve sıfır faz sıra akımları için geçerli olan empedans
değerlerini,
ööööö) Sıfır
faz sırası: Dengesiz bir elektrik sisteminde akım veya gerilim fazlarındaki
dengesizliği ifade etmek için kullanılan birbirlerine eşit üç vektörü,
ppppp) Simüle
frekans: Frekans kontrol performans testlerinin gerçekleştirilmesi amacıyla,
ölçülen hız veya frekans bilgisine benzetimi yapılarak, hız regülatörüne
uygulanan hız ya da frekans sinyalini,
rrrrr)
Sistem: Elektrik iletim sistemi ve dağıtım sistemi dahil olmak üzere tüm
kullanıcı sistemlerini,
sssss) Sistem
işletmecisi: Türkiye Elektrik İletim Anonim Şirketini,
şşşşş) Sistem
kullanım anlaşması: Bir üretim şirketi, tedarik lisansı sahibi şirket veya
tüketicinin iletim sistemini ya da dağıtım sistemini kullanımına ilişkin genel
hükümleri ve ilgili kullanıcıya özgü koşul ve hükümleri içeren anlaşmayı,
ttttt)
Sistemin oturması: Elektrik sisteminin tamamen veya kısmen istem dışı enerjisiz
kalmasını,
uuuuu)
Sub-senkron rezonans: Sistem ile türbin-jeneratör grubunun mekanik şaftı
arasında meydana gelen, sistemin tabii frekansları ile nominal sistem
frekansının altındaki salınımları,
üüüüü)
Sub-senkron rezonans koruması: Jeneratörlerin sub-senkron rezonansa karşı
korumasını sağlayan sistemi,
vvvvv) Şalt
sahası: Elektrik bağlantı elemanlarının ve ekipmanlarının bulunduğu sahayı,
yyyyy) Şönt
kapasitör: Reaktif güç üreten, sisteme paralel bağlı kondansatör grubunu,
zzzzz) Şönt
reaktör:Bağlı bulunduğu hat, transformatör veya baradan reaktif güç
çeken ve gerilim düşürmek için kullanılan sargıyı,
aaaaaa)
Talep: Tüketilecek aktif ve reaktif güç miktarını,
bbbbbb) Talep
profili: Belirli bir zaman aralığında, sistemin toplam talebindeki veya belirli
bir noktasındaki talep değişimini gösteren eğriyi,
cccccc) Talep
tahmini: Sistem işletmecisi tarafından günlük olarak yayımlanan, saatlik
tüketim öngörülerini,
çççççç)
Tarife: Elektrik enerjisinin ve/veya kapasitenin iletimi, dağıtımı ve satışı
ile bunlara dair hizmetlere ilişkin fiyat, hüküm ve şartları içeren
düzenlemeleri,
dddddd)
Tasarlanmış asgari çıkış seviyesi: Sistem frekansının 50.2 Hz üzerinde olması
ve ünite veya bloğun, frekans kontrolü kapasitesinin kalmaması durumunda aktif
çıkış gücünü,
eeeeee)
Tedarikçi: Elektrik enerjisi ve/veya kapasite sağlayan üretim şirketleri ile
tedarik lisansına sahip şirketleri,
ffffff)
Tedarik şirketi: Elektrik enerjisinin ve/veya kapasitesinin toptan ve/veya perakende
satılması, ithalatı, ihracatı ve ticareti faaliyetleri ile iştigal edebilen
tüzel kişiyi,
gggggg)
TEİAŞ: Türkiye Elektrik İletim Anonim Şirketini,
ğğğğğğ) Tek
hat şeması: Şebekenin belli bir kısmındaki bara, iletken, güç transformatörü ve
kompanzasyon teçhizatı gibi elemanların bağlantısını gösteren tek faz
diyagramını,
hhhhhh) Termik kapasite:Belirli koşullar
altında bir devre üzerinden akmasına izin verilen güç miktarını,
ıııııı)
Tersiyer frekans kontrolü: Dengeleme ve uzlaştırma işlemlerini düzenleyen
ilgili mevzuatı hükümleri uyarınca dengeleme güç piyasası kapsamında, dengeleme
birimlerinin 15 dakika içerisinde gerçekleştirebilecekleri çıkış gücü
değişimini belirten yük alma, yük atma talimatları ile işletme güvenliği ve
sistem bütünlüğü sağlanacak şekilde arz ve talebin gerçek zamanlı olarak
dengelenmesi kapsamında dengeleme birimlerinin aktif güç çıkışlarını
artırmaları ya da azaltmalarını,
iiiiii)
Tersiyer kontrol rezerv miktarı: Dengeleme birimlerinin 15 dakika içerisinde
gerçekleştirebilecekleri çıkış gücü değişimi ile sağlayacakları rezerv
miktarını,
jjjjjj) Tersiyer frekans kontrolü rezerv yedeği: İşletme yedeklerinin ihtiyaç
duyulduğunda dengeleme güç piyasası vasıtasıyla manuel
olarak servise alınan ve sekonder frekans kontrol yedeğinin serbest hale getirilmesini sağlamaya yeterli olacak
şekilde seçilen kısmını,
kkkkkk)
Tesis: Elektrik enerjisi üretimi, tüketimi, iletimi veya dağıtımı işlevlerini
yerine getirmek üzere kurulan tesis ve/veya teçhizatı,
llllll)
TETAŞ: Türkiye Elektrik Ticaret ve Taahhüt Anonim Şirketini,
mmmmmm)
Toparlanma yeteneği: Sistem oturması durumunda bir üretim tesisinin TEİAŞ’ın
talimatı doğrultusunda, harici besleme olmaksızın kendi imkanları ile devreye
girmesini ve sistemin bir bölümünü enerjilendirebilmesini,
nnnnnn) Toplam Harmonik Bozulma (THBv):
Gerilim harmonik bileşenlerinin etkin değerlerinin kareleri toplamının
karekökünün, ana bileşenin etkin değerine oranı olan ve dalga şeklindeki
bozulmayı yüzde olarak ifade eden değeri,
oooooo)
Toplam Talep Bozulumu (TTB):Akım harmonik bileşenlerinin etkin
değerlerinin kareleri toplamının karekökünün, maksimum yük akımına (IL)
oranı olan ve dalga şeklindeki bozulmayı yüzde olarak ifade eden değeri,
öööööö)
Topraklama: Gerilimsiz hale getirilmiş teçhizatın, toprak ayırıcısını kapatarak
veya topraklama donanımı kullanılarak toprakla irtibatlandırılmasını,
pppppp)
Toprak arıza faktörü: Bir faz veya iki faz toprak arızalarında sağlam fazın
arıza sonrası ve öncesi gerilimlerinin birbirlerine oranını,
rrrrrr)
Toptan satış: Elektrik enerjisinin ve/veya kapasitesinin tekrar satış için
satışını,
ssssss) Transfer bara: Teçhizatın transfer
kesicisi ve/veya ayırıcısı ile bağlı olduğu barayı,
şşşşşş) Transfer
fideri :Bir fiderin yerine geçebilen teçhizatı,
tttttt)
Transfer kesicisi:Bir fiderin kendi kesicisi yerine geçebilen ve ana
barayı transfer baraya bağlayan kesiciyi,
uuuuuu)
Transfer-kuplaj fideri:Transfer ya da kuplaj olarak kullanılabilen
teçhizatı,
üüüüüü)
Tüketici: Elektriği kendi kullanımı için alan kişiyi,
vvvvvv)
Türkiye elektrik enerjisi talep projeksiyonu: İki yıllık periyotlarda, Kalkınma
Bakanlığı ve Kurum görüşleri de alınmak suretiyle Enerji ve Tabii
Kaynaklar Bakanlığı tarafından hazırlanan ve yayımlanan yirmi yıllık
talep tahmini raporunu,
yyyyyy)
Uluslararası enterkonneksiyon: Ulusal elektrik sisteminin diğer ülkelere ait
elektrik sistemi ile senkron paralel, asenkron paralel, ünite yönlendirmesi
veya izole bölge yöntemlerinden birinin kullanılmasıyla işletilmesini esas alan
enterkonneksiyonu,
zzzzzz) Uluslararası standartlar: Elektrik
sistemi tesis ve/veya teçhizatı için geliştirilen, onaylanan ve kullanılan
uluslararası tasarım, tesis, imalat ve performans standartlarını,
aaaaaaa) Uzun dönem elektrik enerjisi üretim
gelişim planı: Enerji ve Tabii Kaynaklar Bakanlığı tarafından
hazırlanan Türkiye Elektrik Enerjisi Talep Projeksiyonu çalışmasını ve kaynak
potansiyelini esas alarak TEİAŞ tarafından hazırlanan 20 yıllık üretim gelişim
planını,
bbbbbbb) Uzun
dönem fliker şiddeti endeksi (Plt): İki saatlik zaman aralığı
boyunca ölçülen (12 ardışık ölçüm) Pst değerleri kullanılarak
hesaplanan fliker şiddeti endeksini,
ccccccc)
Ünite: Bağımsız olarak yük alabilen ve yük atabilen her bir üretim grubunu,
kombine çevrim santralları için her bir gaz türbin ve jeneratörü ile gaz türbin
ve jeneratörüne bağlı çalışacak buhar türbin ve jeneratörünün payını,
ççççççç)
Ünite yük kontrolörü: Ünite yüklenmesini kontrol eden, hız regülatörü içindeki
kontrol devresini,
ddddddd)
Üretim: Enerji kaynaklarının, elektrik üretim tesislerinde elektrik enerjisine
dönüştürülmesini,
eeeeeee)
Üretim kapasite projeksiyonu: Dağıtım şirketleri tarafından hazırlanıp Türkiye
Elektrik İletim Anonim Şirketi tarafından sonuçlandırılan ve Kurulca onaylanan
talep tahminlerinin esas alınarak TEİAŞ tarafından, gelecek 5 yıl içinde
işletmeye girmesi beklenen yıllık kapasite artışına göre hazırlanan
üretim-tüketim denge analizi raporunu,
fffffff)
Üretim şirketi: Sahip olduğu, kiraladığı, finansal kiralama yoluyla edindiği
veya işletme hakkını devraldığı üretim tesisi ya da tesislerinde elektrik
enerjisi üretimi ve ürettiği elektriğin satışı ile iştigal eden özel hukuk
hükümlerine tabi tüzel kişiyi,
ggggggg)
Üretim tesisi: Elektrik enerjisinin üretildiği tesisleri,
ğğğğğğğ) Yan
hizmetler: (Değişik ibare: RG-17/12/2024-32755)26/11/2017 tarihli ve
30252 sayılı Resmî Gazete’de yayımlanan Elektrik Piyasası Yan Hizmetler Yönetmeliği
uyarınca iletim sistemine veya dağıtım sistemine bağlı ilgili tüzel kişilerce
sağlanan, iletim veya dağıtım sisteminin güvenilir şekilde işletimini ve
elektriğin gerekli kalite koşullarında hizmete sunulmasını sağlamak üzere
ilgili yönetmelikte ayrıntılı olarak tanımlanan hizmetleri,
hhhhhhh) Yan
hizmet anlaşmaları: İletim ve/veya dağıtım sistemine bağlı olan üretim
şirketleri, dağıtım şirketleri veya tüketiciler tarafından bu Yönetmelik
uyarınca TEİAŞ’a; dağıtım sistemine bağlı olan üretim şirketleri veya
tüketiciler tarafından 2/1/2014 tarihli ve 28870 sayılı Resmî Gazete’de
yayımlanan Elektrik Piyasası Dağıtım Yönetmeliği uyarınca ilgili dağıtım
lisansı sahibine sağlanacak ve yan hizmet bedellerini, koşullarını ve
hükümlerini belirleyen anlaşmaları,
ııııııı) Yan
hizmet sertifikaları: Yetkilendirilmiş bağımsız firmalar tarafından verilen ve
yan hizmet sağlayan tesislerin Elektrik Piyasası Yan Hizmetler Yönetmeliği ve
bu Yönetmelik hükümlerine uygun olarak hizmet verebileceklerini belgeleyen dokümanları,
iiiiiii)
Yıllık yük faktörü: Bir üretim ünitesinin veya üretim tesisinin yıllık fiili
enerji üretiminin, bu üretim ünitesinin veya üretim tesisinin üretebileceği
yıllık azami enerji üretimine yüzde olarak ifade edilen oranını,
jjjjjjj) Yük
alma: Bir dengeleme biriminin sistem işletmecisi tarafından verilen talimatlar
doğrultusunda, üretimini artırarak ya da tüketimini azaltarak sisteme enerji
satması durumunu,
kkkkkkk) Yük
alma talimatı: Dengeleme güç piyasasına katılan piyasa katılımcılarının yük almaları
için ilgili piyasa katılımcılarına sistem işletmecisi tarafından yapılan
bildirimleri,
lllllll) Yük
alma teklifi: Dengeleme güç piyasasına katılan piyasa katılımcılarının yük
almak amacıyla teklif ettikleri, fiyat, miktar ve geçerli olduğu zaman gibi
bilgileri içeren teklifleri,
mmmmmmm) Yük
atma: Bir dengeleme biriminin sistem işletmecisi tarafından verilen talimatlar
doğrultusunda, üretimini azaltarak ya da tüketimini artırarak sistemden enerji
alması durumunu,
nnnnnnn) Yük
atma talimatı: Dengeleme güç piyasasına katılan piyasa katılımcılarının yük
atmaları için ilgili piyasa katılımcılarına sistem işletmecisi tarafından
yapılan bildirimleri,
ooooooo) Yük
atma teklifi: Dengeleme güç piyasasına katılan piyasa katılımcılarının yük
atmak amacıyla teklif ettikleri, fiyat, miktar ve geçerli olduğu zaman gibi
bilgileri içeren teklifleri,
ööööööö)
Yüklenme eğrisi: Bir ünitenin aktif ve reaktif olarak yüklenebilme kapasitesini
gösteren grafiği,
ppppppp) Yüklenme
hızı: Üretim tesisinin birim zamanda gerçekleştirebileceği çıkış gücü
değişimini,
rrrrrrr) (Ek:
RG-17/12/2024-32755) Talep tarafı katılımı: Sistem işletmecisinin talimatı
doğrultusunda, hizmete katılan toplayıcıların portföyünde yer alan tüketim tesislerinin
tüketimlerinin düşürülmesi suretiyle verilen hizmeti,
sssssss) (Ek:
RG-17/12/2024-32755) Minimum kararlı üretim düzeyi (MKÜD): Bir uzlaştırmaya
esas veriş çekiş biriminin sürekli olarak çalışabileceği asgari aktif güç
seviyesini,
şşşşşşş) (Ek:
RG-17/12/2024-32755) Sınırlı frekans hassasiyeti düşük frekans modu:
Sınırlı frekans hassasiyet modlarında çalışan üretim tesislerine ait
ünitelerin, nominal aktif güçlerinin altında çalıştıkları süreçte, sistem
frekansının 49,8 Hz’nin altına düşmesi durumunda, aktif çıkış güçlerini
artırarak sistem frekansının dengelenmesi yönünde çalışmasını,
ttttttt) (Ek:
RG-17/12/2024-32755) Sınırlı frekans hassasiyeti yüksek frekans modu:
Sınırlı frekans hassasiyet modlarında çalışan üretim tesislerine ait
ünitelerin, minimum kararlı üretim düzeyi üzerinde çalıştıkları süreçte, sistem
frekansının 50,2 Hz’nin üzerine çıkması durumunda aktif çıkış güçlerini
azaltarak sistem frekansının dengelenmesi yönünde çalışmasını,
uuuuuuu) (Ek:RG-21/1/2025-32789)
Kapasite veri takip belgesi: Kanunun 7 nci maddesinin onuncu ve on
birinci fıkraları kapsamında kurulan depolamalı elektrik üretim tesisleri
bünyesindeki elektrik depolama ünite ve/veya ünitelerine ait kapasite
verilerinin, ilgili şebeke işletmecisinin SCADA sistemine doğru ve kesintisiz
bir şekilde aktarılabildiğinin ilgili sistem işletmecisi tarafından tespit
edilmesi halinde düzenlenen ve depolamalı üretim tesisinin kabulü aşamasında
sunulması zorunlu olan belgeyi,
ifade eder.
(2) Bu
Yönetmelikte geçen diğer ifade ve kısaltmalar, ilgili mevzuattaki anlama ve
kapsama sahiptir.
İKİNCİ
KISIM
İletim
Sisteminin Planlama,Tasarım ve Performansı
BİRİNCİ
BÖLÜM
İletim
Sisteminin Planlama ve Tasarım Esasları
Madde 5 · İletim sisteminin planlama esasları
MADDE 5- (1)
TEİAŞ, iletim sistemini ilgili mevzuatta ve lisansında yer alan usul ve
esaslara göre planlar ve geliştirir.
(2) İletim
sistemi; sistemin normal çalışma koşullarında, santralların azami üretimini
sisteme aktarmaları ve sistemdeki (N-1) kısıtlılık durumunda, gerilim ve
frekansın bu Yönetmelikte belirlenen limitler içerisinde kalması sağlanarak,
iletim tesislerinin termik limitlerin altında yüklenmesini, herhangi bir
kullanıcının kaybedilmemesini, sistem kararlılığının bozulmamasını ve sistemin
adalara bölünmemesini sağlayacak şekilde planlanır.
(3) İletim
sistemindeki (N-2) kısıtlılık hallerinde, sistemin oturmasını önlemek
amacıyla üretim veya tüketim tesislerinin yüklerinin kesilmesi
yöntemlerine başvurulabilir.
(4) Nükleer santralların sisteme bağlantı
noktalarında (N-2) kısıtlılık durumunda, gerilim ve frekansın bu Yönetmelikte
belirlenen limitler içerisinde kalması sağlanarak, iletim tesislerinin termik
limitlerin altında yüklenmesini, herhangi bir kullanıcının kaybedilmemesini,
sistem kararlılığının bozulmamasını ve sistemin adalara bölünmemesini
sağlayacak şekilde planlanır.
(5) İletim sisteminin nominal gerilimleri; 400
kV, 154 kV ve 66 kV’dir. İletim sistemi; arıza öncesi planlama gerilim
sınırları 400 kV için 370 kV ile 420 kV, 154 kV için 146 kV ile 162 kV ve 66 kV
için 62 kV ile 70 kV arasındadır. İletim kısıtlarının olduğu bölgelerde 154
kV’lik sistem için bu limitlerin 140 kV ile 170 kV olduğu kabul edilir.
(6) İletim sistemi, ilgili planlama yılı için,
sistem puant yükünün %5 üzerindeki bir yüklenme durumunda, gerilimler bu
maddenin beşinci fıkrasındaki limitler içerisinde kalacak şekilde planlanır.
(7) İletim
sistemindeki indirici güç transformatörleri için, Ek-1’de belirtilen
karakteristikler kullanılır.
Madde 6 · İletim sisteminin tasarım esasları
MADDE 6- (1)Bir transformatör merkezine bağlanacak 400 kV hat fiderlerin sayısı en
fazla yedi, 154 kV hat fiderlerin sayısı en fazla on adet olarak tasarlanır.
Ancak, kısa devre arıza akım seviyelerinin limitler dahilinde kalması, ekonomik
durum ve sistem güvenliği dikkate alınarak daha fazla fiderin bağlantısı
yapılabilir.
(2) İletim
sistemi; hidroelektrik ve termik üniteler eş zamanlı olarak maksimum üretimle
çalışırken, (N-1) kısıtlılık durumunda iletim kapasitesinin yeterli olmasını
sağlayacak şekilde tasarlanır. Bu maksatla, toplam çıkış gücü 1500 MW’tan az
olan üretim tesislerinin iletim sistemine olan bağlantısı ve entegrasyonu, bir
iletim devresinin kaybı veya (N-1) kısıtlılık durumunda hiçbir üretim
kaybı olmayacak ve üretimin tamamı sisteme aktarılabilecek şekilde; toplam
çıkış gücü 1500 MW’tan fazla olan üretim tesislerinin iletim sistemine olan
bağlantısı ve entegrasyonu ise iki iletim devresinin kaybı veya (N-2)
kısıtlılık durumunda bile üretiminin en az %80’ini sisteme aktarabilecek
şekilde yapılır.Nükleer santrallar için ise (N-2) kısıtlılık durumunda da
iletim kapasitesinin yeterli olmasını sağlayacak şekilde tasarlanır. Bu
maksatla; nükleer enerjiye dayalı üretim tesislerinin iletim sistemine olan
bağlantısı ve entegrasyonu, kurulu gücüne bakılmaksızın iki iletim devresinin
kaybı veya (N-2) kısıtlılık durumunda üretimin tamamını sisteme aktarabilecek
şekilde yapılır.
(3) İletim
sistemi, birbiriyle ilişkili iki iletim hattının kaybı veya (N-2) kısıtlılık
durumunda ortaya çıkacak üretim kaybı 1200 MW’ı aşmayacak şekilde tasarlanır.
(4) İletim
sisteminin bir iletim devresi veya barası bakım onarım nedeniyle devre dışı
edilmiş iken diğer bir iletim devresinin veya baranın arıza nedeniyle devre
dışı olması durumunda, sistemdeki en büyük üretim ünitesinden daha fazla üretim
kaybına yol açmayacak şekilde tasarlanır.
(5) 400/154
kV transformatör merkezlerinin 400 kV ve 154 kV kısımları, iki ana ve bir
transfer bara düzeninde, transfer ve kuplaj fiderli olarak tasarlanır. Ancak,
zorunlu hallerde tek kesicili transfer-kuplaj fiderli olarak tasarlanabilir.
Transformatör merkezinin gaz izoleli olması durumunda, 400kV ve 154kV tarafı
iki ana baralı ve kuplaj fiderli olarak tasarlanır.
(6) 400
kV transformatör merkezlerinin 400 kV kısmı iki ana ve bir transfer bara düzeninde,
transfer ve kuplaj fiderli, tek kesicili transfer-kuplaj fiderli veya bir-buçuk
kesicili olarak tasarlanır. Transformatör merkezinin gaz izoleli olması
durumunda, iki ana baralı ve kuplaj fiderli olarak tasarlanır.
(7) 400 /154
kV transformatör merkezleri; 4x250 MVA veya 6x250 MVA, özel durumlarda ise
8x250 MVA transformatör düzeninde tasarlanır. Ancak transformatör merkezinin
6x250 MVA veya 8x250MVA olması durumunda 400 kV şalt parçalı iki ana bara ve
transfer baralı olarak tasarlanır.
(8) 400/33 kV
transformatör merkezleri; 2x125 veya 4x125 MVA olarak tasarlanır.
(9) 154
kV transformatör merkezleri, sistemin bölgesel ada veya katlı şebeke şeklinde
işletilmesine imkan verecek şekilde iki ana bara düzeninde kuplaj fiderli
olarak, ada besleme gerekliliğinin bulunmadığı durumlarda ise 154 kV
transformatör merkezlerinin 154 kV kısmı ana+transfer bara veya iki ana baraya
dönüştürülebilir ana+transfer bara düzeninde transfer fiderli olarak
tasarlanır. Fiziki imkanlar ve sistem ihtiyaçları dahilinde, iki ana baralı
merkezler transfer baralı tesis edilebilir.
(10) Uluslararası
asenkron paralel bağlantı durumunda AC/DC/AC çevirici merkezleri tesis edilir.
(11) 154
kV sistemi dağıtım sistemine bağlayan yeni transformatör merkezleri 2x100 MVA,
3x100 MVA, 4x100 MVA şeklinde tasarlanır. Yeni transformatör merkezlerinde
tasarım 100 MVA kurulu gücünde transformatöre göre yapılmakla birlikte fiili
yüklere göre daha küçük kurulu güçte transformatörler kullanılabilir.
Transformatörlerin fiili yükleri, kurulu gücünün %70’ine ulaştığı takdirde,
kapasite artırımı planlanır. 100 MVA transformatörlerin kullanıldığı merkezler
için transformatör başına 33 kV hat fiderlerinin sayısı, bir tanesi kapasitör,
reaktör ve benzeri teçhizat için kullanılmak üzere, 8+1 olarak tasarlanır. Ark
ocağı tesisleri; fliker şiddeti, harmonik ve ani gerilim değişimini sınırlamak
amacıyla, tesis edileceği yere ve gücüne bağlı olarak, uygun gerilim
seviyesinden bağlanır. Sürekli işletmede kalacak, uzaktan erişimli, veri
kaydetme özelliğine sahip, mühürlenebilir tipte ölçüm sistemi ile fliker
şiddeti, harmonik ve ani gerilim değişimleri ölçülür.
(12) Direkt
transformasyonun gerekli olduğu hallerde, 400 kV sistemi dağıtım sistemine
bağlayan transformatörler 400/33 kV ve 125 MVA olarak tasarlanır. Transformatörün
sekonderinin üçgen bağlı olması durumunda bu transformatörler topraklama
transformatörü kullanılarak topraklanır.
(13) [4]Dağıtım
sistem işletmecilerinin yeni transformatör merkezi taleplerinde talep edilen
gücün 20 MW’dan daha fazla ve TEİAŞ tarafından 500/d formülü uyarınca
hesaplanan gücün üzerinde olması halinde yeni transformatör merkezi tesis
edilir. 500/d formülünde yer alan d parametresi, yeni transformatör merkezi
talep edilen nokta ile bağlantı yapılacak en yakın mevcut TEİAŞ transformatör
merkezi arasındaki kuş uçuşu mesafenin kilometre olarak belirlenen değerinin
1,2 katı olarak hesaplanır.
(14) Tek
faz alternatif akım ile beslenen yükler ve üç faz dalgalı yükler, sistemin kısa
devre gücünün yeterli yükseklikte olduğu noktalarına bağlanır. Tek faz
alternatif akım yüklerini besleyen indirici transformatör merkezleri, gerilim
dengesizliklerini azaltmak için farklı faz çiftleri arasına bağlanır. Sistem
kısa devre gücünün yeterli yükseklikte olmadığı noktalarda tek faz alternatif
akım yüklerini besleyen indirici transformatör merkezleri, gerilim
dengesizliklerini azaltmak için sisteme üç faz olarak bağlanır.
(15) İletim
sistemi şalt teçhizatı için kısa devre arıza akımına dayanma kapasitesi 400 kV
için 63 kA, 154 kV için 31,5 kA’dir. 33 kV gerilim seviyesinde de kısa devre
arıza akımları 16 kA ile sınırlandırılır. Orta gerilimden sadece üretim
tesislerinin bağlı olduğu 400/33 kV merkezlerde 33 kV gerilim seviyesinde kısa
devre arıza akımı 25 kA ile sınırlandırılır.
(16) 400
kV ve 154 kV sistem tasarımlarında topraklamaya ilişkin olarak;
a) 400 kV ve 154 kV sistemlerde TEİAŞ tarafından aksi belirtilmedikçe, toprak
arıza faktörü 1,4 olarak kabul edilir.
b) İletim sistemine yapılacak bağlantılarda, özel bir topraklama sisteminin
gerekmesi durumunda, topraklama için uyulması gereken teknik şartlar ve gerilim
yükselmesi üzerinde yapılacak incelemenin sonuçları bağlantı yapılmadan önce
TEİAŞ tarafından kullanıcıya bildirilir.
c) Primer tarafı 66 kV ve üzerinde olan transformatörlerin
yüksek gerilim sargıları yıldız bağlı olarak ve yıldız noktasından topraklama
bağlantısı yapılabilecek şekilde teşkil edilir. Transformatör merkezi primer
topraklama hattı için en az 120 mm2 bakır kullanılır. Topraklama bağlantıları,
TEİAŞ’ın onayladığı bağlantı sistemi ile yapılır.
ç) Kısa devre gücünün yüksek olduğu merkezlerde, güç
transformatörlerinin sekonder tarafının nötr noktası, faz-toprak arıza
akımlarını sınırlamak amacıyla bir nötr direnci veya nötr reaktörü üzerinden
topraklanır.
d) 400/154 kV yıldız-yıldız bağlı ototransformatörlerin
primer ve sekonder sargılarının nötr noktaları doğrudan topraklanır ve nötr
noktaları şalt merkezinin topraklama şebekesine bağlanır. 400 kV’yi dağıtım
sistemine bağlayan yıldız–üçgen transformatörlerin primer sargılarının nötr
noktası doğrudan, sekonder sargısı ise topraklama transformatörü üzerinden
topraklanır. 154 kV’yi dağıtım sistemine bağlayan yıldız–yıldız tersiyersiz
transformatörlerin primer sargılarının nötr noktası doğrudan, sekonder
sargısının nötr noktası ise nötr direnci veya nötr reaktörü üzerinden topraklanır.
e) 154 kV sistemi dağıtım sistemine bağlayan bir
transformatörün sekonder sargısının nötr noktası 1000 A’lik direnç veya nötr
reaktörü üzerinden topraklanır.
f) Bu
fıkrada düzenlenmeyen hususlarda 21/8/2001 tarihli ve 24500 sayılı Resmî
Gazete’de yayımlanan Elektrik
Tesislerinde Topraklamalar Yönetmeliği hükümleri uygulanır.
(17) 400
kV uzun iletim hatlarında gerektiğinde hattın endüktif reaktansını düşürmek
için seri kapasitörler kullanılır.
(18) (Değişik:
RG-17/12/2024-32755) Sistemde şönt kompanzasyon, şönt reaktörler ve şönt
kapasitörlerle yapılır. Şönt reaktörler 400 kV seviyesinde hem hatta hem de
baraya, havai hat olmaması durumunda ise baraya bağlanabilecek şekilde
tasarlanır. 154 kV seviyesinde baraya bağlanabilecek şekilde ve
ototransformatörlerin tersiyer sargılarına bağlanabilecek şekilde tasarlanır.
Şönt kapasitörler ise 154 kV transformatör merkezlerinin primer veya sekonder
tarafındaki baralara tesis edilir. 400 kV sistemde tesis edilen şönt
reaktörlerin standart kapasiteleri 420 kV gerilim seviyesinde 73,3 MVAr, 97,73
MVAr, 122,16 MVAr, 146,59 MVAr, 183,24 MVAr ve 160-250 MVAr’dır. 154 kV
sistemde tesis edilen şönt reaktörlerin standart kapasiteleri ise 170 kV
gerilim seviyesinde 6,09 MVAr, 12,18 MVAr ve 24,37 MVAr ve 50 MVAr’dır. Şönt
reaktörler 420 kV ve 170 kV sistem gerilimlerinde sürekli çalışabilecek şekilde
tasarlanır. Şönt reaktörler, ayarlı olarak da tesis edilebilir. 154 kV
transformatör merkezlerindeki 154 kV şönt reaktörler ve kapasitörler
transformatör merkezinin kısa devre gücü ve harmonik rezonans riskleri
hesaplanarak tesis edilir. 154 kV transformatör merkezlerindeki 31,25 MVA, 62,5
MVA, 100 MVA ve transformatörlerin sekonder tarafındaki baraya gerilim
regülasyonu amacıyla 5 MVAr, 10 MVAr ve 2x10 MVAr gücünde şönt kapasitör
grupları ve dinamik kompanzasyon sistemleri veya uygun güçte reaktörler tesis
edilir. Şönt kapasitörler, transformatör kapasitesinin %20’sini geçmeyecek
şekilde ve gerektiğinde ayrı fiderlere bağlı iki kapasitör grubu şeklinde tesis
edilir. Şönt reaktörler ve kapasitörler, bağlantı noktalarına kesici ve ayırıcı
üzerinden bağlanır. İhtiyaç duyulması halinde farklı değerlerde reaktör ve
kapasitör tasarlanabilir.
(19) İletim
hatlarının güzergahlarının ve transformatör merkezlerinin yerlerinin seçiminde,
teknik, ekonomik, sosyal ve çevrenin korunmasına yönelik hususlar ile ilgili
mevzuat dikkate alınır. İletim sistemi master planlarının ilgili belediyelerin
imar planlarında dikkate alınması için TEİAŞ tarafından gerekli
girişimler yapılır. Bu imar planlarına bağlı kalınıp kalınmadığı takip
edilir ve iletim hatlarının kamulaştırma işlemleri en kısa sürede sonuçlandırılır.
İmar alanı dışında kalan yerler için ise ilgili mercilerden izin alınması için
gerekli girişimler TEİAŞ tarafından yapılır. Nüfusun yoğun olduğu yerleşim
merkezlerinde ve sanayi bölgelerinde şartlar göz önünde bulundurularak, düşük
kapasiteli iletim hatları aynı güzergah üzerinde yüksek kapasiteli çok devreli
iletim hatları ile yenilenir. Transformatör merkezleri, elektrik sistemi tesis ve teçhizatı için geliştirilen, onaylanan ve
kullanılan uluslararası tasarım, tesis, imalat ve performans standartlarına
uygun olarak uzaktan insansız çalıştırılabilecek şekilde gerekli altyapı ile
tasarımlanır ve tesis edilir.
(20) Uzunluğu 120 km’nin üzerindeki 400 kV hatlar
için Ek-2’de gösterilen şekilde hattın uzunluğu boyunca bir tam üç faz
çaprazlama yapılır. 45 km’nin üzerindeki 154 kV hatlar için ise hattın uzunluğu
boyunca bir tam üç faz çaprazlama yapılır.
(21) 400
kV iletim hatları, standart 954 MCM Cardinal (546 mm2) ve 1272 MCM
Pheasant (726 mm2) kesitli, her bir fazda üç veya çoklu demet
halinde çelik özlü (ACSR) alüminyum iletkenler veya gerektiği durumlarda
iletken dış çapı ve birim ağırlığı aşılmamak kaydıyla daha yüksek akım taşıma
kapasiteli iletkenler kullanılarak tesis edilir. Uygun iklim ve hat
profili/mekanik yüklenme şartlarına göre tasarlanan standart tek veya çok devre
direkler üzerinde yukarıda tanımlanan iletken karakteristikli 400 kV hatlar
kullanılır.
(22) İstisnai
veya aşırı buz yükünün olabileceği bölgelerde ilave emniyet gerektiren durumlar
için özel tasarlanmış direkler üzerine, her demetteki üç veya çoklu iletken
yerine, akım taşıma kapasitesi bunlara eşdeğer olacak özelliklere sahip iletken
tesis edilebilir.
(23) Havai
hatlar için güzergah temin edilemeyen yoğun yerleşim bölgelerinde 400 kV en az
2000 mm2 kesitli XLPE bakır iletkenli yeraltı kablosu tesis edilir.
(24) 400
kV ve 154 kV denizaltı kablo bağlantıları, en az 1600 mm2 kesitli
XLPE bakır iletkenli olarak tesis edilir.
(25) 400
kV iletim sisteminde enerji akışlarının planlanmasında kullanılan iletken
termik kapasiteleri ve sınırları Ek-3’te düzenlenmiştir.
(26) 154
kV iletim hatları, standart 795 MCM Drake (468 mm2 ), 954 MCM
Cardinal (546 mm2) ve 1272 MCM Pheasant (726 mm2)
olan çelik özlü (ACSR) alüminyum iletkenler veya gerektiği durumlarda iletken
dış çapı ve birim ağırlığı aşılmamak kaydıyla daha yüksek akım taşıma
kapasiteli iletkenler tek, çift veya çok devreli direkler kullanılarak tesis
edilir. 154 kV hatlarda genellikle her fazda bir iletken bulunur. Çok yüksek
talep bölgelerinde iletim hatlarının taşıma kapasitesini arttırmak için 154 kV
çoklu demet iletkenli çok devreli hatlar tesis edilir.
(27) Havai
hatların güzergahının temin edilemediği yoğun yerleşim bölgelerinde standart
olarak 154 kV, 1000 mm2 veya 1600 mm2 kesitli XLPE bakır
veya eşdeğer alüminyum iletkenli yeraltı kablosu tesis edilir.
(28) 154
kV iletim sisteminde enerji akışlarının planlanmasında kullanılan iletken
termik kapasiteleri ve sınırları ile yer altı güç kablolarının tipleri ve
kapasiteleri Ek-3’te düzenlenmiştir.
(29) İletim
hattını yıldırımdan korumak için faz iletkenlerine ilave olarak direklerin tepe
noktalarına galvenize çelik toprak teli tesis edilir. Genel olarak, 400 kV ve
154 kV standart direklerde hatları yıldırım darbelerinden korumak için direk
tasarımına bağlı olarak bir veya birden çok toprak teli kullanılır. Standart
olarak, 400 kV ve 154 kV hatlarda sırasıyla 96 mm2 ve 70 mm2
koruma iletkenleri kullanılır.
(30) Yeni
tesis edilen 400 kV ve 154 kV enerji iletim hatlarında standart çelik toprak
tellerinden biri veya her ikisi yerine içerisinde sayısı ve özellikleri
ihtiyaca göre TEİAŞ tarafından belirlenen fiber optik liflerin yer aldığı,
TEİAŞ’ın Tip Teknik Şartnamesine uygun optik fiberli koruma teli (OPGW)
kullanılır.
(31) İletim
hatlarının faz iletkenleri için uygun izolasyon seviyelerini sağlamak amacıyla
zincir tipi porselen, cam veya kompozit silikon izolatörler kullanılır.
(32)
Transformatör merkezleri sistem tasarımında kullanılan 400 kV ve 154 kV ortam
koşulları ve sistem bilgileri Ek-4’te düzenlenmiştir. Anahtarlama aşırı
gerilimlerinin sınırlandırılması amacıyla parafudr kullanıldığı durumlarda, bu
uygulamaların teknik karakteristikleri ile ilgili olarak TEİAŞ ve kullanıcı
arasında karşılıklı bilgi alışverişi yapılır. Planlanan sistemin bütünlüğünün
ve tasarım uyumluluğunun sağlanması için her uygulamanın ayrıntıları üzerinde
mutabakata varılır. Transformatör merkezleri şalt tesislerinin tasarımı
Ek-5’te yer alan örnek tek hat şemalarına ve TEİAŞ’ın tip teknik şartnamelerine
göre yapılır.
İKİNCİ
BÖLÜM
İletim
Sisteminin Performans, Tesis ve Teçhizatına İlişkin Teknik Kriterler
Sistem frekansı ve değişimi
Madde 7
MADDE 7- (1) Sistemin 50 Hertz (Hz) olan nominal frekansı, TEİAŞ tarafından 49,8-50,2 Hz aralığında kontrol edilir.
Sistem gerilimleri ve değişim sınırları
Madde 8
MADDE 8- (1) İletim sisteminin nominal gerilimleri 400 kV, 154 kV ve 66 kV’dir. Normal işletme
koşullarında; 400 kV’lik iletim sistemi 340 kV ile 420 kV, 154 kV’lik iletim
sistemi ise 140 kV ile 170 kV arasında çalıştırılır. 66 kV ve altındaki iletim
sistemi için gerilim değişimi ±%10’dur.
(2) İletim sistemi
içindeki dağıtım seviyesi ve iç ihtiyaçlar için gerilim seviyeleri 34,5 kV, 33 kV, 31,5 kV, 15,8 kV, 10,5 kV ve 6,3 kV’dir.
(3) 400 kV ve
154 kV sistemler, Ek-6’da yer alan gerilim sınır değerlerine göre
planlanır ve işletilir. İşletme gerilim sınırları, arıza sonrası ünite ana güç transformatörünün kademe ayarları
değiştirilmeden veya şönt kompanzasyon anahtarlaması yapılmadan önceki değerler
olarak uygulanır.
(4) Sistem arızalarında; 400 kV’lik
iletim sisteminin bazı bölümlerinin, aşırı gerilim korumasını harekete
geçirecek gerilim üst sınırı olarak belirlenen 450 kV’ye kadar aşırı gerilime
maruz kalmasına izin verilebilir.
Madde 9 · İletim sistemi gerilim dalga şekli kalitesi
MADDE 9-
(1) İletim sistemine bağlanacak tesis, teçhizat ve bağlantı
elemanları, Ek-7’de gerilim seviyesine göre verilen Tablo 1, Tablo 2 ve Tablo
3’te belirtilen gerilim harmonik planlama sınır değerlerine uygun olarak
tasarlanır. Tablolarda sunulan değerler her bir gerilim harmoniğinin ana
bileşene göre oransal değerini ifade eder.[5]
(2) İletim
sistemindeki ortak bağlantı noktalarında güç kalitesi ölçüm periyodu boyunca
gerçekleşen geçici olaylar ve kısa süreli kesinti, gerilim çukuru, gerilim
tepesi gibi durumlara ait veriler süzüldükten sonra 3 saniye çözünürlükle
ölçülen her bir gerilim harmoniği etkin değerinin 10’ar dakikalık
ortalamalarının en az %95’i, Ek-7’de verilen Tablo 4,
Tablo 5 ve Tablo 6’da verilen değerlerden küçük veya bu değerlere eşit olmak zorundadır.
(3) Normal işletme
koşullarında, iletim sistemindeki bir bağlantı noktasında bir tesis ve/veya
teçhizatın devre dışı olması durumunda ölçülen toplam harmonik bozulma, güç
kalitesi ölçüm periyodunun %5’inden uzun bir süre için;
a) 400 kV’de, 50. harmoniğe kadar olan harmonik gerilimlerin her biri için Ek-7’de verilen Tablo 4’deki üst sınırlar
geçilmeksizin % 3,5 ’luk toplam harmonik bozulma sınırını,
b) 154 kV seviyesindeki
50. harmoniğe kadar olan harmonik gerilimlerin her biri için
Ek-7’de verilen Tablo 5’deki
üst sınırlar geçilmeksizin %5’lik toplam harmonik bozulma sınırını,
c) 154 kV seviyesi
altında 50. harmoniğe kadar olan harmonik gerilimlerin her
biri için Ek-7’de verilen Tablo 6’daki üst sınırlar geçilmeksizin %8’lik toplam harmonik bozulma sınırını,
Uh:
h numaralı gerilim harmoniğinin etkin değerini,
U1: Gerilim
ana bileşeni etkin değerini,
ifade eder.
(6) TEİAŞ, istisnai durumlarda toplam harmonik bozulma için üçüncü
fıkranın (a), (b) ve (c) bentlerinde belirtilen sınırları geçen kısa süreli artışlara izin
verebilir.
(7) İletim sistemine bağlı kullanıcılar, ortak bağlantı noktalarında
ve ortak bağlantı noktalarına yakın diğer bağlantı noktalarında gerilim
harmoniği uyumluluk sınır değerlerini geçmesine sebebiyet vermeyecek şekilde
faaliyet gösterir. Gerilim harmoniği uyumluluk sınır değerlerinin aşılıp
aşılmadığını izleyen güç kalitesi ölçüm sisteminin temin, tesis ve işletmesi,
TEİAŞ mülkiyetindeki trafo merkezlerinde TEİAŞ tarafından, iletim sistemi
kullanıcısı mülkiyetindeki trafo merkezlerinde ise kullanıcı tarafından
yapılır.[9]
(8) Gerilim harmoniği
uyumluluk sınır değerlerinin aşılıp aşılmadığını izleyen güç kalitesi ölçüm
sisteminin kurma yükümlülüğünü yerine getirmeyen kullanıcılara, gerilim
harmoniği sınır değerlerinin aşıldığı kabul edilerek Bağlantı ve Sistem
Kullanım Anlaşmalarının ilgili hükümleri doğrultusunda işlem tesis edilir.[10]
Gerilim ani
değişimleri
Madde 10
MADDE 10- (1) Anahtarlama işlemleri sonucunda sistemde meydana gelen
gerilim ani değişimleri, nominal sistem geriliminin ±%3’ünü geçemez.
(2) Şönt kompanzasyon anahtarlama işlemleri sonucunda sistemde meydana gelen
gerilim ani değişimleri ise nominal sistem geriliminin ±%5’ini geçemez.
Gerilim
salınımları ve fliker
Madde 11
MADDE 11- (1) İletim sistemine doğrudan bağlı kullanıcıların dalgalı
yüklerinden kaynaklanan, ortak bağlantı noktasındaki gerilim salınımları ile
ilgili olarak;
d) 1 saat içinde
10 seferden az olmak kaydıyla gerçekleşen hızlı gerilim değişimleri gerilim
seviyesinin %1’ini geçemez. 1 saat içinde 3 seferden az olmak kaydıyla
gerçekleşen hızlı gerilim değişimleri durumunda veya iletim sistemini veya
iletim sistemine bağlı başka bir kullanıcıyı risk altına almadığı sürece,
istisnai durumlarda TEİAŞ tarafından gerilim seviyesinin %3’üne kadar gerilim
değişimine izin verilebilir. 1 saat içinde 10 seferden fazla gerçekleşen hızlı
gerilim değişimleri fliker olarak değerlendirilir.
e) İletim
sistemi kısa dönem (Pst) ve uzun dönem (Plt) planlama
fliker sınır değerleri Ek-7’de verilen Tablo 7’de sunulmuştur. Uzun dönem fliker şiddeti kısa dönem fliker değerleri kullanılarak aşağıdaki formül
uyarınca hesaplanır.
Güç kalitesi ölçüm periyodu boyunca gerçekleşen geçici
olaylar ve kısa süreli kesinti, gerilim çukuru, gerilim tepesi gibi durumlara
ait veriler süzüldükten sonra kısa dönem fliker değerlerinin, en az %95’i Tablo
7’de verilen değerlerden veya
%99’u bu değerlerin 1,5 katından küçük ya da 1,5 katına eşit olmak zorundadır.
c) Ek-7’deki tabloda yer alan sınırların altında flikere yol açan dalgalı
yüklerin iletim sistemine bağlanmasına ilişkin olarak TEİAŞ tarafından
yapıladeğerlendirmede, mevcut ve muhtemel kullanıcıların fliker değerleri ile
ilgili tesis ve/veya teçhizatın yerleri dikkate alınır.
(2) İletim sistemine bağlı kullanıcılar ortak bağlantı noktalarında ve ortak
bağlantı noktalarına yakın diğer bağlantı noktalarında fliker sınır değerlerini
geçmesine sebebiyet vermeyecek şekilde faaliyet gösterir. Fliker sınır değerlerinin
aşılıp aşılmadığını izleyen güç kalitesi ölçüm sisteminin temin, tesis ve
işletmesi, TEİAŞ mülkiyetindeki trafo merkezlerinde TEİAŞ tarafından, iletim
sistemi kullanıcısı mülkiyetindeki trafo merkezlerinde ise kullanıcı tarafından
yapılır.[11]
(3) Fliker sınır
değerlerinin aşılıp aşılmadığını izleyen güç kalitesi ölçüm sisteminin kurma
yükümlülüğünü yerine getirmeyen kullanıcılara, fliker sınır değerlerinin
aşıldığı kabul edilerek Bağlantı ve Sistem Kullanım Anlaşmalarının ilgili
hükümleri doğrultusunda işlem tesis edilir.[12]
Faz
dengesizliği
Madde 12
MADDE 12- (1)İletim sistemine bağlı
tesis ve/veya teçhizat ile şalt sahalarındaki kısımlarının, faz
dengesizliğinden dolayı ortaya çıkacak dalga şeklibozulmalarına
dayanacak şekilde tasarımlanmış olması zorunludur.
(2) Normal işletme
koşullarında; iletim sistemi elemanlarının planlı olarak devre dışı olması
durumunda, güç kalitesi ölçüm periyodu boyunca 3 saniye çözünürlükle ölçülen
şebeke temel frekansındaki gerilim negatif bileşeni etkin değerlerinin 10’ar
dakikalık ortalamalarının en az %95’inin şebeke temel frekansındaki gerilim
pozitif bileşenlere oranı 400 kV gerilim seviyesinde %1’i; 154 kV seviyesinde %1,5 ve 154kV altı
gerilim seviyelerinde %2 oranını aşmamalıdır. TEİAŞ’ın onayı
ile bu oran tek fazlı veya iki fazlı yüklerin beslendiği noktalarda 400 kV
gerilim seviyesinde %1,4’e, 154 kV seviyesinde %2’ye
kadar çıkabilir.
(3) İletim
sistemi elemanlarının planlı olarak devre dışı edilmeleri ile ortaya çıkan faz
dengesizliklerine; toplam harmonik bozulma seviyesinin bağlı oldukları gerilim
seviyesi için tanımlanan uyumluluk sınır değerlerini geçmemesi, sık olmaması ve
kısa süreli olması kaydı ile TEİAŞ’ın onayı ile izin verilebilir. Bu husus
taraflar arasındaki bağlantı anlaşmasında yer alır.[13]
Akım
harmonikleri
MADDE 13[14]-
(1) İletim sistemi kullanıcıları, Ek-8’de verilen tablodaki akım harmonikleri
sınır değerlerine uymakla yükümlüdür. Tabloda sunulan değerler ortak bağlantı
noktasındaki her bir akım harmoniğinin etkin değerinin maksimum yük akımının
ana bileşeninin etkin değerine oransal değerini ifade eder. Akım harmonikleri
sınır değerlerinin aşılıp aşılmadığını izleyen güç kalitesi ölçüm sisteminin
temin, tesis ve işletmesi, TEİAŞ mülkiyetindeki trafo merkezlerinde TEİAŞ
tarafından, iletim sistemi kullanıcısı mülkiyetindeki trafo merkezlerinde ise
kullanıcı tarafından yapılır.
(2) Akım harmonikleri sınır değerlerinin aşılıp aşılmadığını izleyen güç
kalitesi ölçüm sisteminin kurma yükümlülüğünü yerine getirmeyen kullanıcılara,
akım harmonikleri sınır değerlerinin aşıldığı kabul edilerek Bağlantı ve Sistem
Kullanım Anlaşmalarının ilgili hükümleri doğrultusunda işlem tesis edilir.
Madde 14 · Reaktif enerjinin kompanzasyonu
MADDE 14-
(1) İletim sistemine doğrudan bağlı tüketiciler ve dağıtım lisansına sahip
tüzel kişiler tarafından; aylık olarak sistemden çekilen endüktif reaktif enerjinin
sistemden çekilen aktif enerjiye oranı yüzde yirmiyi, aylık olarak sisteme
verilen kapasitif reaktif enerjinin sistemden çekilen aktif enerjiye oranı ise
yüzde onbeşi geçemez.
(2) Birinci
fıkranın uygulanmasında aşağıda yer alan esaslar dikkate alınır:
a) TEİAŞ
transformatör merkezlerinde 36 kV ve altı gerilim seviyesinden bağlı
kullanıcılar için; aynı baradan birden fazla kullanıcının beslenmesi durumunda,
kullanıcının sistemden çektiği endüktif veya sisteme verdiği kapasitif reaktif
enerjinin aktif enerjiye oranının tespitinde, bu kullanıcının o barada ölçülen
aktif/reaktif enerjinin toplamı alınarak değerlendirme yapılır. Ancak, bir
transformatör merkezinde aynı kullanıcının bağlantısı birden fazla ve farklı
baralar ile gerçekleşiyor ise değerlendirme, kullanıcı için her bir barada ayrı
ayrı yapılır.
b) İletim
sistemine 36 kV üstündeki gerilim seviyelerinden tek bir hat ile doğrudan bağlı
veya birden fazla hat ile kullanıcı tesisindeki aynı baraya bağlı kullanıcının
birden fazla ölçüm noktası var ise, sistemden çekilen endüktif veya sisteme
verilen kapasitif reaktif enerjinin aktif enerjiye oranının tespitinde, bu
ölçüm noktalarındaki aktif/reaktif enerjinin toplamı alınarak değerlendirme
yapılır. İletim sistemine 36 kV üstündeki gerilim seviyelerinden birden fazla
hat ile kullanıcı tesisindeki ayrı baralara doğrudan bağlı kullanıcının
sistemden çektiği endüktif veya sisteme verdiği kapasitif reaktif enerjinin
aktif enerjiye oranının tespitinde ise, bu kullanıcının iletim sistemine bağlı
olduğu her bir bara için ayrı değerlendirme yapılır.
(3) (Değişik:RG-21/1/2025-32789)
İkinci fıkradaki esaslar çerçevesinde ölçülen toplam aylık aktif enerji
tüketimi, her bir baradaki her bir kullanıcı için
ayrı ayrı değerlendirilir ve tüketim değerinin
500 MWh’den az olması halinde o ay ilgili kullanıcı için birinci
fıkrada yer alan oranlar için hesaplama yapılmaz. Bir transformatör merkezinde
bir kullanıcının farklı baralarda ölçüm noktalarının yer alması ve
bu baraların birleştirilmesi durumunda, birleştirilen bara sayısı ile
500 MWh değeri çarpılarak çarpım sonucunda elde edilen aktif tüketim
değerinin altında bir tüketim olması durumunda birinci fıkrada yer alan oranlar
için hesaplama yapılmaz.
(4) Reaktif
enerjiye ilişkin olarak birinci fıkrada belirtilen oranlara uyulmaması
durumunda, kullanıcılara uygulanacak yaptırımlar bağlantı ve sistem kullanım
anlaşmalarında düzenlenir.
Madde 15 · Kısıtlılık durumları
MADDE 15- (1) İletim sisteminde olasılığı en yüksek iletim kısıtlılık
durumları;
a)
(N-1) kısıtlılık:
1)
Bir iletim devresinin,
2)
Bir üretim ünitesinin,
3)
Üretim tesisinin iletim sistemine bağlantı elemanlarından birinin,
4)
Senkron kompansatör, statik Var kompansatör, şönt reaktör, kapasitör gibi bir
şönt kompanzasyon ünitesinin,
5)
Bir seri kompanzasyon ünitesinin,
6)
Bir transformatör ünitesinin,
7)
Bir harici enterkonneksiyonun
açma işlemi sonucunda sistemden ayrılmasıdır.
b) (N-2) kısıtlılık:
1)
İletim devresi ile buna bağımlı olmaksızın açan ikinci bir iletim devresinin,
2)
İletim devresi ile bir transformatör ünitesinin,
3)
İletim devresi ile üretim tesisinin iletim sistemine bağlantı elemanlarından
birinin,
4)
Üretim tesisinin iletim sistemine bağlantı elemanlarından biri ile bir
transformatör ünitesinin,
5)
Üretim tesisinin iletim sistemine bağlantı elemanlarından biri ile bir şönt
kompanzasyon ünitesinin,
6)
Üretim tesisinin iletim sistemine bağlantı elemanlarından biri ile bir seri
kompanzasyon ünitesinin,
7)
Transformatör ünitesi ile ikinci bir transformatör ünitesinin,
8)
Transformatör ünitesi ile bir şönt kompanzasyon ünitesinin,
9)
Şönt kompanzasyon ünitesi ile ikinci bir şönt kompanzasyon ünitesinin,
10)
İletim devresi ile bir şönt kompanzasyon ünitesinin,
11)
Bir üretim ünitesi ile bir iletim devresinin,
12)
Bir üretim ünitesi ile bir transformatör ünitesinin,
13)
Bir üretim ünitesi ile ikinci bir üretim ünitesinin,
14)
Bir üretim ünitesi ile bir şönt kompanzasyon ünitesinin,
15)
Bir iletim devresi ve bu devre ile ilişkili diğer bir hattın seri kompanzasyon
ünitesinin,
16)
Transformatör ünitesi ile bir seri kompanzasyon ünitesinin,
17)
Bir üretim ünitesi ile bir seri kompanzasyon ünitesinin,
18)
Aynı direkteki çift devre hattın
açma işlemleri sonucunda
sistemden ayrılmasıdır.
c) İletim
sisteminde olasılığı düşük kısıtlılıklar ise:
1)
Bara arızası,
2)
Bara kuplajı kesicisi arızası,
3)
Kesici arızası,
4)
Koruma sistemi arızası,
5)
İletişim koruma kanalı arızası,
6)
Beklenmedik (N-2) kısıtlılık durumlarını
kapsar.
Madde 16 · İşletme esasları
MADDE 16- (1) İşletme esasları; sistemin gerçek zaman şartları altında
gerilim, frekans ve güç akışlarının belirlenen limitler içerisinde
kararlılığını kaybetmeden işletilmesi için alınması gereken tedbir, önlem ve
işletme prensiplerini kapsar. Sistemin aylık, haftalık ve günlük işletme
programları; fiili çalışma koşulları, iklim değişimleri, bakım onarım
programları ile birlikte işletmede gerçek zamanda ortaya çıkacak program dışı
üretim ve iletim devre dışı olma durumları, beklenmedik talep ve hava koşulları
gibi olaylar dikkate alınarak belirlenir. İşletme esasları kapsamında, fiili
işletme şartları altında sistemin işletilebilmesi için işletme zaman
çizelgelerine uygun olarak alınması gereken önlemler yer alır.
(2) İletim sistemi;
a) Tek bir iletim devresi, bir reaktif
kompansatör ya da diğer reaktif güç sağlayıcısının,
b) Sistemin birbirinden uzak noktalarında
olması veya söz konusu hatların kapasitelerinin altında yüklendiği durumlarda,
iki iletim devresinin veya tek bir iletim devresi ile daha önceden devre dışı kalmış
diğer bir iletim devresinin,
c) Baranın birinin,
ç) Tek
bir iletim devresi ile daha önceden devre dışı kalmış bir üretim ünitesi, bir
reaktif kompansatör ya da diğer reaktif güç sağlayıcısının,
arızalanması durumlarında güvenli olarak işletilir. Bu durumda, (N-1)
kısıtlılığa yol açan arıza; bir iletim ekipmanının aşırı yüklenmesine, frekans
veya gerilimlerin belirlenen limitler dışına çıkmasına veya sistemin
kararsızlığına neden olamaz.
(3) Aşağıdaki durumlar için ikinci fıkradaki
işletme esasları dikkate alınmaz:
a) İletim sisteminin bir
parçasını oluşturan saplama bağlantılı devrelerden oluşan transformatör
merkezlerinde herhangi bir fider veya hat arızasında devrelerin açılması ile
birlikte transformatörlerin bağlantılarının kesilmesi durumunda,
b) Arıza riskinin arttığı
yıldırım, buzlanma, kar, tipi, sel, aşırı rüzgar gibi kötü hava koşullarının
ortaya çıkması durumunda TEİAŞ tarafından,
bu risklerin azaltılması için sistemin yedek kapasitesinin arttırılması,
jeneratörlerin otomatik olarak devre dışı olmalarını sağlayan koruma
sistemlerinin kurulması, (N-1) ve (N-2) kısıtlılık durumlarına karşı, uygun
işletme alternatif stratejilerinin oluşturulması veya sistemin sıcak yedek
kapasitesinin arttırılarak iletim ekipmanları üzerindeki güç akış yükünün
azaltılması gibi önlemlerin alınması durumunda,
c) Arz veya talep kaybına
ilişkin risklerin artması durumunda,
daha ekonomik olması kaydıyla, sistem işletme prensipleri bakımından
(N-1) kısıtlılık durumunda (N-2) kısıtlılık durumunun işletme kurallarına
geçilebilir. Bu şekildeki işletme durumuna hava şartları tekrar elverişli hale
gelinceye ve sistem tekrar güvenli hale getirilinceye kadar devam edilir.
(4) (N-2) kısıtlılıklara yol açan arızalarda ana
iletim ekipmanlarının aşırı yüklenmelerinin ve talep kaybının engellenebilmesi
için gecikmeden yeni bir üretim programı hazırlanır. Bu programın
uygulanamaması durumunda, arıza sonrası önlem olarak planlı kesinti/kısıntı
uygulaması yapılır.
(5) Ekonomik gerekçelerle talep kontrolü yapılamaz.
(6) Arıza sonrası alınan tüm önlemler ve
gerekçeleri, üretim faaliyeti gösteren ilgili tüzel kişiler ile etkilenmesi
muhtemel tüm serbest tüketicilerebildirilir. Bu durumda, bu Yönetmeliğin acil durum işletme şartları ile ilgili hükümleri
uygulanır. (N-1) kısıtlılığa yol açan arızanın ardından, mümkün olan en
kısa süre içerisinde sistemi tekrar normal işletme koşullarına geri döndürmek
için gerekli önlemler alınır.
(7) İşletme güvenliği usul ve esasları; dağıtım
şirketlerine, iletim sistemine doğrudan bağlı üretim faaliyeti gösteren tüzel
kişilere ve iletim sistemine bağlı tüketicilere uygulanır. Ancak, sistemin
işletme güvenliğinin ve bütünlüğünün tehlikeye girmesi durumunda, taraflarla
müzakere edilerek, bu hükümlerin dışında birtakım özel işletme usul ve esasları
da uygulanabilir.
(8) OG kısmı
açık tip transformatör merkezlerinde geçerli olmak üzere dağıtım şirketlerinin
TEİAŞ ile irtibatlı olduğu kablo şebekesindeki arıza yerinin tespiti amacı ile
ve dağıtım şirketinin talebi durumunda, can ve mal güvenliği konusundaki tüm
sorumluluk dağıtım şirketinde olmak üzere arıza yerini tespit etme cihazlarının
sinyal sürme işlemi enerjisiz durumdaki TEİAŞ fideri üzerinden yapılabilir.
(9)Dağıtım
şirketlerinin TEİAŞ ile irtibatlı olduğu fiderlerdeki teçhizat, dağıtım
şirketinin talebi durumunda, dağıtım şirketinin kablo ve/veya havai hat
kapasitesine uygun dağıtım şirketince talep edilecek malzeme ile TEİAŞ
tarafından en kısa zamanda değiştirilir.
(10) İletim
sisteminde kullanılacak olan indirici güç transformatörleri manevra süresi
boyunca Ek-1’ e uygun olarak paralel çalıştırılabilir.
Tesis ve teçhizata
ilişkin teknik kriterler
Madde 17
MADDE 17- (1) İletim sistemine bağlanan kullanıcıya ait tesis ve/veya teçhizatın,
bu Yönetmelik ile belirlenen teknik tasarım ve işletme kriterlerine uygunluğu
kullanıcı tarafından sağlanır.
(2) Kullanıcı; tesis
ve/veya teçhizatının, iletim sisteminde uygulanan arıza temizleme süreleri
içerisinde temizlenen arızalarda etkilenmeyecek şekilde uygun tasarlanmasını
sağlar.
(3) Bağlantı
noktasında iletim sisteminin performansı ve sağlanması gereken şartlarla ilgili
ayrıntılı bilgiler, bağlantı yapacak kullanıcının talebi üzerine TEİAŞ
tarafından sağlanır.
(4) Kullanıcılar
iletim sistemine bağlanacağı fider ve/veya ilişkili fiderlerde koruma, kumanda
ve ölçü sistemleri hakkında ilgili mevzuat
çerçevesinde TEİAŞ’ın gerekli gördüğü hususları uygular.
(5) Kullanıcılar,
iletim sistemine bağlanacak tesiste kullanılan ve iletim sistemin bir parçası
olan kısımlara ait primer ve sekonder teçhizattan en az 1 adet olmak üzere %10
işletme yedeği bulundurur.
(6) Bir kullanıcıya
ait transformatör merkezine ve/veya bir sistem kontrol
anlaşması gereği sağlanacak olan tesis ve/veya teçhizat ile malzemelere ilişkin
tasarım, imalat ve ilgili testler, TEİAŞ’ın teknik şartnamelerine göre gerçekleştirilir.
(7) Kullanıcı; tesis ve/veya teçhizatının, iletim sisteminde bozucu
etkilere yol açmamasını, iletim sistemi ile uyumlu olmasını ve;
a)
İletim sisteminin 400 kV ve 154 kV izolasyon seviyelerine,
b) Bu
Yönetmelikte belirlenen ve gerektiğinde TEİAŞ tarafından kullanıcı için
bağlantı noktasında belirlenmiş harmonik gerilim sınırlarına,
c) Bu
Yönetmelikte belirlenen ve gerektiğinde TEİAŞ tarafından kullanıcı için
bağlantı noktasında belirlenmiş fliker şiddeti sınırlarına,
uygun olmasını sağlar.
(8) Kullanıcının bu Yönetmeliğe uyumu, gerekli durumlarda TEİAŞ
tarafından bağlantı noktalarında ölçüm yapılarak kontrol edilebilir.
(9) Kullanıcı, tesislerinde ve bağlantı noktasında, IEC-815’e göre
“kirlilik seviyesi III” olarak tanımlanan ve 25 mm/kV asgari nominal spesifik
ark sürünme mesafesini ve TEİAŞ teknik şartnamelerinde yer alan diğer
teknik şartları sağlayan izolatörler kullanmak zorundadır. TEİAŞ
tarafından 31 mm/kV asgari nominal spesifik ark sürünme mesafesine sahip
izolatörler önerilmesi durumunda kullanıcı tesislerinde buna uygun izolatörler
kullanılır.
(10) Üretim tesisini iletim sistemine bağlayan hat, bağlantı
anlaşmasında belirtilen tesis sorumluluk sınırı ve Ek-9’da belirtilen saha
sorumluluk çizelgesi dikkate alınarak tesis edilir.
(11) Kullanıcı, bağlantı noktasındaki kısa devre gücüne bağlı olarak
şalt sahasındaki anahtarlama sırası için TEİAŞ’ın talimatlarına uyar.
(12) 400 kV ve altındaki iletim sistemine yapılacak bağlantılarda,
özel bir topraklama altyapısının gerekmesi durumunda, topraklama için uyulması
gereken teknik şartlar ve gerilim yükselmesi üzerinde yapılacak incelemenin
sonuçları bağlantı yapılmadan önce TEİAŞ tarafından kullanıcıya en kısa sürede
bildirilir.
(13) İletim sisteminin şalt teçhizatı için üç faz simetrik arızada
açma akımına dayanma kapasitesi 400 kV için 63 kA ve
154 kV için ise 31,5 kA’dır.
(14) Primer tarafı 66 kV ve üzerinde olan transformatörlerin yüksek
gerilim sargıları yıldız bağlı olarak ve yıldız noktasından topraklama
bağlantısı yapılabilecek şekilde teşkil edilir. Transformatör merkezi primer
topraklama hattı için en az 120 mm2 bakır kullanılır.
(15) Kısa devre gücünün yüksek olduğu
merkezlerde, güç transformatörlerinin sekonder tarafının nötr noktası,
faz-toprak arıza akımlarını sınırlamak amacıyla bir nötr direnci veya nötr
reaktörü üzerinden topraklanır. Ayrıca bazı özel durumlarda dağıtım barasına
nötr topraklama transformatörü tesis edilir.
(16) Güç
Kalitesi Ölçüm Sistemlerine İlişkin Usul ve Esaslar aşağıdaki hususları içerir:
a)Yönetmeliğin 9, 11 ve 13 üncü maddeleri kapsamında ve TEİAŞ mülkiyetinde olan
güç kalitesi ölçüm sistemi, güç kalitesi ölçüm cihazlarının teknik
karakteristikleri, ölçüm cihazlarının sağladığı verilerin formatı.
b) Yönetmeliğin 9, 11 ve 13 üncü maddeleri kapsamında ve kullanıcı mülkiyetinde
olup Ek-7 ve Ek-8’de yer alan tablolardaki değerlere uygunluğun belirlenmesi
maksadıyla kurulmuş olan güç kalitesi ölçüm sistemlerinin kapsamı, tesis,
teçhizat ve iletim sistemine bağlantısı, tablolardaki sınır değerlerinin
izlenmesine uygun olarak tasarlandığının kontrolü ile bu sistemlerden TEİAŞ
sistemine veri aktarımı ve veri formatı.[16]
İletim
sisteminin korunması
Madde 18
MADDE 18- (1) TEİAŞ mülkiyet sınırında bulunan
tesislerine ait tüm fiderlerin koruma sistemlerinin periyodik işletme, bakım ve
test çalışmalarını yapar ve arızaları ivedi olarak
gidermek için gerekli tedbirleri alır.
(2) Her kullanıcı gerek kendi tesisinde meydana gelecek arızaların
iletim sistemini etkilememesi, gerekse iletim sisteminde meydana gelecek
arızaların kendi tesisini etkilememesi için gerekli olan tüm koruma ve izleme
tedbirlerini kendi tesisinde sağlar.
(3) Koruma ayarları, arızalı tesis ve/veya teçhizatın, bağlantı
esnasında veya gerektiğinde bağlantı anlaşmasında yer alan kriterlere göre,
sorunsuz bir şekilde iletim sisteminden ayrılması için kullanıcı tarafından
TEİAŞ’ın kontrol ve koordinasyonu altında yapılır ve TEİAŞ’ın onayı
olmadan değiştirilemez.
(4) Kullanıcı, iletim sisteminin korunması amacıyla, koruma sistemi
ve uygulanacak yöntem ile ilgili tasarımlarını bu Yönetmeliğe uygun olarak
hazırlar, TEİAŞ’ın onayına sunar ve koordineli koruma ayarlarını uygular.
(5) TEİAŞ transformatör
merkezlerinin orta gerilim
barasındaki bara giriş, kuplaj, transfer, hat fideri de dahil olmak üzere tüm
orta gerilim fiderlerindeki; bara ayırıcı, kesici kontak bilgilerine
ulaşılmasına, ilgili dağıtım şirketinin talebi halinde TEİAŞ tarafından izin verilir.
(6) TEİAŞ’ın ve kullanıcının arıza giderme süresi; rölenin çalışması,
kesicinin açması ve telekomünikasyon sinyalinin gönderilme sürelerinin
toplamıdır. 400 kV ve 154 kV hatlar için azami arıza giderme süresi 140
milisaniyedir.
(7) TEİAŞ’a ait bir çıkış dağıtım fideri kesicisinin
açma süresi, iletimden dağıtıma indirici transformatörlerin kısa devre dayanım
süresi, transformatörün söz konusu fider üzerinden maruz kaldığı kısa devre
sayısı ve dağıtım merkezi ile TEİAŞ merkezi arasında meydana gelebilecek en
yüksek faz arası kısa devre akımı dikkate alınarak TEİAŞ tarafından belirlenir.Kullanıcıların TEİAŞ barasına bağlı olan ilk dağıtım merkezlerine ait bir
hat dağıtım fideri arızasında, hat dağıtım fiderine ait rölenin çalışma zamanı
faz-toprak arızaları için azami 1,0 saniye, faz-faz arızalarında ise en yüksek
kısa devre akımı için 0,14 saniyedir.[17]
(8) Kullanıcılar kendi mülkiyet sınırlarında bulunan tesislerine ait
tüm fiderlerin koruma sistemlerinin periyodik işletme, bakım ve test
çalışmalarını yapar, bu amaçla gerekli tüm tedbirleri alır ve buna
ilişkin raporları hazır tutar. Ayrıca kullanıcılar mülkiyet
sınırlarında bulunan tesislerine ait tüm fiderlerin koruma sistemi arızalarını ivedi olarak gidermek için gerekli tedbirleri alır.
(9) Kullanıcılar kendi mülkiyet sınırlarında bulunan tesislerine ait
işletme ve arıza ekiplerinin listelerini TEİAŞ’ın istediği periyotlarda TEİAŞ’a
bildirir.
(10) Kullanıcılar, dağıtım sisteminde meydana gelecek arıza
akımlarının TEİAŞ barasına azami ikiden fazla fider üzerinden yansımaması için
dağıtım bara düzenlerinde gerekli tedbirleri alır.
(11) İkinci fıkra uyarınca üretim tesislerinde tesis edilmesi
gereken koruma teçhizatı ile ilgili olarak:
a) Ünite ikaz sisteminin devre dışı olması durumunda ünite jeneratörünü de devre dışı eden ikaz koruma sistemi tesis edilecektir.
b) TEİAŞ, gerekli
durumlarda şartlarını belirtmek suretiyle, ünitede kutup kayması korumasının
tesis edilmesini talep edebilir.
c) TEİAŞ, gerekli
durumlarda, ünitede sub-senkron rezonans korumasının tesis edilmesi için
gerekli şartları belirler.
ç) Koruma teçhizatı
üzerinde iletim sistemini etkileyebilecek bir
çalışma, tadilat veya ayar değişikliği, ancak TEİAŞ’tan bir teknik gözlemci
gözetiminde yapılabilir.
(12) TEİAŞ, 67 nci maddede açıklanan şekilde talebin
düşük frekans röleleri ile kesilmesi için gerekli olan düşük frekans rölelerini
tesis eder.
(13) Sistem frekansının belirlenen
frekans kademelerine düşmesi nedeniyle, düşük frekans röleleri ile otomatik
olarak kesilecek talep miktarı, sistem şartları dikkate alınarak TEİAŞ
tarafından her yılın 31 Ekim tarihine kadar takip eden bir yıllık dönem için
belirlenir ve Kurum bilgilendirildikten sonra uygulamaya konulur.
ÜÇÜNCÜ
BÖLÜM
Üretim Tesislerinin Tasarım ve Performans Şartları
Madde 19 · Üretim şalt tesisleri tasarım ve bağlantı esasları
MADDE 19- (1)
Üretim şalt tesislerinin tasarımı ve geliştirilmesi ile bu tesislerin iletim sistemine
bağlantısında aşağıdaki hususlar dikkate alınır:
a)
Ünite ana güç transformatörleri yüksüz en az 5 kademeli kademe değiştiricili
olarak tesis edilir ve regülasyon aralığı ±2 x %2,5’dir. Yükte kademe
değiştiricili transformatörlerde normal koşullarda ±8 x %1,25’lik bir
regülasyon aralığı uygulanır.
b)
Üretim şalt tesisleri; bir iletim devresi veya bara bakım onarım nedeniyle
devre dışı edilmiş iken diğer bir iletim devresinin veya baranın arıza
nedeniyle devre dışı olması durumunda, sistemdeki en büyük üretim ünitesinden
daha fazla üretim kaybına yol açmayacak şekilde tasarımlanır ve tesis edilir.
c)
Üretim tesisi şaltına bağlı üretim
ünitelerinin havai hat bağlantılarının azami uzunluğu; yıllık yük faktörü
%30’dan büyük veya eşit üretim üniteleri için 5 km’yi, diğer durumlarda ise 20
km’yi geçemez.
ç) Üretim tesisinin iletim sistemine bağlantısı
için belirlenen iletim kapasitesi, herhangi bir arızadan önce;
1) Teçhizatın kapasitesinin üzerinde
yüklenmemesi,
2) Gerilimlerin normal işletme koşulları
için belirlenen sınırların dışına çıkmaması ve gerilim regülasyonunun yetersiz
kalmaması,
3) Sistemin kararlılığını
kaybetmemesi,
şartları sağlanacak şekilde planlanır.
d) Üretim tesisi ve iletim sistemi
arasındaki bağlantının kapasitesi, aynı zamanda;
1) Bir iletim devresi ile bir
kompansatör veya bir reaktif güç sağlayıcısının,
2) İki iletim devresi veya bir iletim
devresi ile daha önce devre dışı olmuş diğer bir iletim devresinin,
3) Baranın birinin,
4) Bir iletim devresi ile daha önce
devre dışı olmuş bir üretim ünitesi, bir kompansatör veya bir reaktif güç
sağlayıcının,
herhangi birinin arıza nedeniyle devre dışı
olması durumları dikkate alınarak planlanır. Bu bentte belirtilen arızalardan
dolayı devre dışı olmalarda iletim sistemi; sistem kararsızlığı
gerçekleşmeyecek şekilde planlanır. Üretim tesislerinin
bağlantıları Ek-10’da yer alan örnek tek hat şemalarına göre
tasarımlandırılır.
(e) Bir
bağlantı noktasında, sisteme bağlanabilecek rüzgar enerjisine dayalı üretim
tesisi kurulu gücü, TS EN 61400 serisi standartlarına göre yapılacak olan
teknik analiz sonuçlarının, bu Yönetmeliğin ilgili maddelerinde belirtilen
kabul edilebilir güç kalitesi, yük akışı, kısıtlılık, kısa devre ve diğer
sistem etütleri limitleri dahilinde değerlendirilmesi neticesinde belirlenir.[18]
(f) Rüzgar ve
güneş enerjisine dayalı fotovoltaik üretim tesislerinin sisteme bağlantısında
Ek-18 hükümleri uygulanır.[19]
Üretim tesislerinin tasarım ve
performans esasları
Madde 20
MADDE 20- (1) Üretim tesislerine ilişkin tasarım ve performans şartları
iletim sistemine doğrudan bağlı üniteler ile kullanıcı sistemlerine bağlı
ünitelerin uyması gereken teknik ve tasarım kriterlerini kapsar.
(2) 30 MW
kurulu gücün altındaki üretim tesisleri bu maddenin 8 inci fıkrasında
düzenlenen şartlara uymak zorunda olup diğer fıkralardaki şartlardan muaftır.[20]
(3) Kurulu gücü
30 MW ve üzerinde olup iletim sisteminden bağlı olan üretim tesisleri de bu
bölümde yer alan reaktif güç kontrolü hizmetine ilişkin şartlara uymak
zorundadır.[21]
(4)
Konvansiyonel tip senkron jeneratörler, nominal aktif güçleri seviyesinde
üretim yaptıkları durumda jeneratör terminallerinde sürekli çalışmada aşırı
ikazlı olarak 0,85 düşük ikazlı olarak da 0,95 güç faktörü sınır değerleri
arasında her noktada çalışabilme yeteneğine sahip olmak zorundadır. Çıkış
güçleri nominal aktif çıkış güçlerinin altındaki seviyelerde ise jeneratörler,
P-Q jeneratör yüklenme kabiliyet eğrilerindeki performans çizelgesinde
belirtilen reaktif güç kapasite sınırları arasında her noktada çalışabilme
yeteneğine sahip olmak zorundadır. Ancak işletmedeki mevcut üretim tesisleri
için sistem işletmecisinin uygun görüşü doğrultusunda lisans tadili yapılmak
suretiyle mevcut jeneratörlerin nominal aktif güçlerini arttırmayı talep
etmeleri halinde jeneratör terminallerinde güç faktörlerini aşırı ikazlı
olarak en fazla 0,9 değerine çekebilecek şekilde lisans gücünü
arttırabilir. Bu durumda üretici Reaktif Güç Desteği
Sağlanmasına Dair Yan Hizmet Anlaşmaları kapsamında sistem işletmecisinin
talebi durumunda jeneratörün aşırı ikazlı olarak 0,85 güç
faktöründeki nominal aktif güç seviyesine inmeyi, bu talebin yerine getirilmesi
sonucunda ortaya çıkabilecek herhangi bir dengesizlikten dolayı veya Elektrik
Piyasası Yan Hizmetler Yönetmeliği kapsamında herhangi bir bedel talep etmemeyi
ve sistem işletmecisi tarafından belirlenecek tüm özel yükümlülükleri yerine
getirmeyi kabul ve taahhüt etmekle yükümlüdür.
(5) Nükleer Güç Santrallarındaki
jeneratörler; nominal aktif güçleri seviyesinde üretim yaptıkları durumda
jeneratör terminallerinde sürekli çalışmada aşırı ikazı olarak 0,9, düşük ikazlı olarak da 0,95 güç faktörü
sınır değerleri arasında her noktada çalışabilme yeteneğine sahip olmak
zorundadır. Çıkış güçleri nominal
aktif çıkış güçlerinin altındaki seviyelerinde ise jeneratörler, P-Q jeneratör
yüklenme kabiliyet eğrilerindeki performans çizelgesinde belirtilen reaktif güç
kapasite sınırları arasında her noktada çalışabilme yeteneğine sahip olmak
zorundadır.
(6) Ünitenin kısa devre oranı; termik ve kombine çevrim gaz türbini
üniteleri için 0,5 kurulu gücü 10 MW ve altındaki
hidroelektrik üniteler için 0,75 ve 10 MW’ın
üzerindeki hidroelektrik üniteler için ise 1,0’dan
küçük olamaz.
(7) Senkron kompansatör olarak çalışabilme özelliğine sahip üniteler, sıfır güç faktörü ile çalışabilecek, termik üniteler,
aşırı ikaz ile çalıştırıldığında nominal güçlerinin %75 ine kadar reaktif güç
verebilecek, düşük ikaz ile çalıştırıldığında ise %30 una kadar reaktif güç
tüketebilecek, hidroelektrik üniteler, aşırı ikaz ile çalıştırıldığında nominal
görünür gücünün %75 ine kadar reaktif güç verebilecek,
düşük ikaz ile çalıştırıldığında ise %60’ına kadar
reaktif güç tüketebilecek kapasitede olmak zorundadır.
Üretim tesisinin senkron kompansatör özelliğine sahip olması gerekliliği
bağlantı anlaşmasının imzalanması öncesinde TEİAŞ tarafından belirlenir.
(8) (Değişik: RG-17/12/2024-32755) Sistem
frekansının kararsız işletme koşullarında 51,5 Hz’e çıkabileceği veya 47,5 Hz’e
düşebileceği göz önünde bulundurularak, toplam kurulu gücü 1 MW ve üzerinde
olan üretim tesisleri ve/veya TEİAŞ teçhizatının aşağıdaki tabloda belirtilen minimum
süre kadar iletim şebekesine bağlı kalarak çalışacak şekilde tasarlanması
zorunludur.
Frekans Aralığı
Minimum Çalışma Süresi
51 Hz≤f<51,5 Hz
30 dakika
49 Hz ≤f<51 Hz
Sürekli
48,5 Hz ≤f<
49 Hz
1 saat
47,5 Hz ≤f<
48,5 Hz
30 dakika
(9) Primer frekans kontrol hizmeti sunan elektrik üretim
tesisleri hariç, sekizinci fıkra kapsamındaki elektrik üretim
tesislerine ait üniteler çalıştıkları süre boyunca, Ek-15’deki grafik doğrultusunda;
a)
50,5 – 49,5 Hz aralığındaki
sistem frekans değişimleri için sabit aktif güç çıkışı verebilecek,
b)
49,5 – 47,5 Hz aralığındaki
sistem frekans değişimleri için ise, doğrusal karakteristikteki değerlerden
daha yüksek aktif güç verebilecek,
(10) Normal işletme koşullarında, iletim
sistemine doğrudan bağlı bir ünitenin aktif güç çıkışı, gerilim değişimlerinden
etkilenmemelidir. Bu durumda ünitenin reaktif güç çıkışı 400 kV, 154 kV ve 66 kV ile altındaki
gerilimlerde ±%5 gerilim değişim aralığı
içinde tümüyle emreamade olmak
zorundadır.
(11) Üretim tesisinin toparlanma yeteneğine sahip
olması gerekliliği bağlantı anlaşmasının imzalanması öncesinde TEİAŞ tarafından
belirlenir.
(12) Ünite gücü 75 MW ve üzeri konvansiyonel
tip ünitelerde veya toplam kurulu gücü 300 MW ve üzeri olan konvansiyonel tip
santralların ünitelerinde, enterkonnekte şebeke sisteminde ortaya çıkabilecek 0-5 Hz arasındaki
düşük frekanslı elektromekanik salınımlarına karşı otomatik gerilim
regülatöründe elektriksel sönümleme sağlama özelliğine sahip ve ENTSO-E sistemi bağlantısıyla birlikte
ortaya çıkan düşük frekanslı bölgelerarası salınımları sönümleyebilen bir güç sistemi dengeleyicisi bulunmalıdır. Ünite gücü 75 MW ve
üzeri konvansiyonel tip ünitelerde veya toplam kurulu gücü 300 MW ve
üzeri olan konvansiyonel tip santralların ünitelerinde, bağlantı anlaşması
imzalanmadan önce kullanıcı tarafından TEİAŞ’a; ünitenin ikaz
sistemi, güç sistemi dengeleyicisinin teknik özellikleri, güç sistemi
dengeleyicisinin blok şeması ve IEEE modeli, otomatik gerilim regülâtörü ve bunların kararlı durum ve dinamik
performansları ile ilgili ayrıntılı bilgiler ve teknik özellikler Ek-12’de
belirtildiği şekilde verilir. Güç
sistemi dengeleyicisi ayarları TEİAŞ’ın gerekli gördüğü durumlarda, Ek-12’de belirtilen ayar prosedürüne uygun olarak kullanıcı tarafından yapılır. TEİAŞ isterse
bu ayar çalışmalarında gözlemci bulundurabilir.
(13) Rüzgâr ve
güneş enerjisine dayalı fotovoltaik üretim tesisleri için bu madde kapsamındaki
hükümler değil, Ek-18’de yer alan koşullar geçerlidir.[24]
Jeneratör kontrol düzenekleri
Madde 21
MADDE 21- (1) Her ünite, bağlı
olduğu sisteme verdiği aktif ve reaktif gücün sürekli değiştirilmesi ile frekans ve gerilim kontrolüne katkıda bulunabilecek şekilde
tasarımlanmış kontrol düzeneklerine sahip olmak zorundadır.
(2) Her ünite, normal
işletme koşullarında frekans kontrolü yapan,
bu Yönetmeliğin ilgili maddelerinde belirtilen
ölçütler doğrultusunda hızlı cevap veren, orantılı bir
hız regülatörü veya ünite yük kontrolörü veya denk bir kontrol cihazına sahip
olmak zorundadır.
(3) Hız regülatörü;
uluslararası enterkonneksiyon şartında yer alan kuralları sağlayacak
standartlara, bu standartların mevcut olmadığı durumlarda ise, Avrupa Birliği
içinde frekans kontrol sisteminin tasarım veya tadilat standartlarına uygun
olarak tasarlanmalı ve çalıştırılmalıdır.
(4) Türkiye elektrik
sisteminin ENTSO-E sistemi ile entegrasyon hedefleri doğrultusunda ENTSO-E
dökümanlarında yer alan ve alacak standartlar temel alınır.
(5) Hız regülatörleri
için kullanılan standartlar;
a)
Bağlantı anlaşması başvurusunda veya,
b)
Bağlantı anlaşmasının değiştirilmesi için yapılan başvuruda veya,
c)
Hız regülatörü üzerinde yapılacak tadilattan önce mümkün olan en kısa sürede,
TEİAŞ’a bildirilir.
(6) Hız
regülatörü aşağıdaki asgari şartları sağlar:
a) Hız
regülatörü, diğer kontrol cihazları ile koordineli bir şekilde çalışma aralığı
içinde ünitenin aktif güç çıkışını ayarlanan işletme parametreleri
doğrultusunda kontrol eder.
b) Hız regülatörü,
ünitenin bağlı olduğu kısmın izole bir ada şeklinde iletim sisteminden
ayrılması fakat ünitenin talebi beslemeye devam etmesi durumunda, frekansını (Değişik
ibare: RG-17/12/2024-32755)47,5-51,5 Hz aralığında tutabilmelidir.
Ancak, bu durum çıkış gücünün ünitenin tasarlanmış asgari çıkış seviyesinin
altına düşmesine yol açmamalıdır.
c) Hız
regülatörü; primer frekans kontrol performans testleri ile belirlenen azami
primer frekans kontrol rezerv kapasitesini sağlayacak şekilde 105 inci maddede
belirtilen esaslar dahilinde bir hız eğimi ile çalışacak şekilde ayarlanır.[25]
ç) Bir blok içindeki
buhar türbini hariç, primer frekans kontrol hizmeti sunan tüm üniteler
için hız regülatörünün duyarsızlığı ±0,010 Hz’i
aşmamalıdır. Ayrıca hız regülatöründe kullanılan mahallinde frekans ölçümünün
hassasiyeti ±0,010 Hz’i aşmamalıdır.
(7) Hız
regülatörü için belirlenen asgari şartlar, başka parametrelere dayanan yan
hizmetlerin TEİAŞ’ın talebi durumunda kullanıcı tarafından sağlanmasına engel
olmamalıdır.
(8) Ünitenin gerilimini sabit tutan
otomatik ikaz kontrol sistemi ve gerilim regülatörü ile ilgili olarak;
a)
İkaz kontrol teçhizatı ve güç sistemi dengeleyicileri için teknik bilgiler
ayrıntılı olarak bağlantı anlaşmasında belirtilir.
b)
Sistem kararlılığına ve çalışma aralığında ikaz akımı sınırlarına uygun olarak
ünitenin reaktif güç çıkışını sınırlayan reaktif güç sınırlayıcıları bağlantı
anlaşmasında belirtildiği şekliyle tesis edilir ve ayarlanır.
c)
Gerilim kontrolüne ilişkin olarak, sabit reaktif güç çıkışı kontrol modları ve
sabit güç faktörü kontrol modları da dahil olmak üzere, diğer kontrol teçhizatı
bağlantı anlaşmasında belirtilir. Ancak, bu teçhizat ikaz kontrol sisteminde
mevcut ise, TEİAŞ’ın talebi üzerine, kullanıcı tarafından devre dışı
bırakılabilir.
ç) İkaz
kontrol sistemi, ünite gücünün sıfırdan tam yüke kadar yavaş yavaş arttırılması
durumunda, çıkış geriliminin önceden saptanan nominal değerinden termik
santrallar için %0,5’den, hidrolik santrallar için %0,2’den
daha fazla değişmemesini sağlayabilecek hassasiyette olmak zorundadır.
Ünite terminal çıkış gerilimi, nominal gerilim değerinin en az %95-%105’ine
ayarlanabilir durumda olmak zorundadır.
d) Ünitenin
büyük bir gerilim değişimine maruz kalması durumunda, çıkışı otomatik gerilim
regülatörü tarafından kontrol edilen ikaz kontrol sistemi, jeneratör ikaz sargısının alt ve üst gerilim sınırlarına 50 milisaniyeyi
geçmeyecek kadar kısa bir süre içinde ulaşabilmelidir.
e) Ünite
çıkışında %10 veya daha yüksek ani gerilim değişimlerinin meydana gelmesi
durumunda, ikaz kontrol sistemi, nominal ikaz geriliminin 2 katından veya
nominal yüksüz ikaz geriliminin 6-7 katından daha az olmamak üzere, yüklü
pozitif ikaz geriliminin üst sınır değerini en fazla 50 milisaniyede
sağlayabilmelidir. Aynı zamanda pozitif üst sınır geriliminin
%80’ine eşit negatif üst sınır gerilim değerini sağlayabilmelidir.
f) İkaz gücünü ünite
çıkışlarından bir güç transformatörü yardımı ile alan statik ikaz kaynakları
için ikaz sistemi; ünite çıkış geriliminin, nominal değerinin %20 ile %30’una düşmesi durumunda otomatik
tetikleme yapma yeteneğinde olmak zorundadır.
g) Nominal görünür gücü 100
MVA veya daha fazla olan jeneratörler için;
1) Yüksek gerilim şebekesinde kısa devre arızası olması
durumunda, pozitif ikaz geriliminin üst sınır değeri en az 3 saniye
boyunca sağlanır.
2)
Sistem arızaları sırasında, en az 10 saniye nominal ikaz akımının %150’sinden
az olmamak koşuluyla ikaz akımı sağlanır.
ğ) Nominal görünür gücü 50 MVA’dan
büyük jeneratörler, iletim sistemine bağlı
ünitelere ait transformatörlerin en fazla %70-80 gerilim düşümüne karşılık
gerilim düşümü kapasitesi sağlar.
(9) Hız ve gerilim
regülatörleri ve bunlara ilişkin kontrol sistemlerinin ayarları TEİAŞ onayı
haricinde değiştirilemez. TEİAŞ bu ayarlara uyulup uyulmadığına dair önceden
haber vermeksizin tesiste inceleme yapma hakkına sahiptir.[26]
Kararlı durum çıkış
gücü değişimleri
Madde 22
MADDE 22- (1) Kararlı durum altında, ünite çıkış gücünde yarım saatlik süre
içindeki değişimlerin standart sapması, ünitenin kurulu gücünün %2,5’ini geçmemelidir.
Negatif bileşen
yüklenmeleri
Madde 23
MADDE 23-
(1) 400 kV ve 154 kV sistemdegerilimin negatif bileşeni, pozitif
bileşeninin %1’ini aşmamalıdır. Üniteler, iletim veya kullanıcı sistemindeki
faz-faz arızalarından veya dengesiz yüklerden kaynaklanan negatif bileşen
yüklenmelerine karşı, arıza, sistem yedek koruması tarafından temizleninceye
kadar devre dışı olmadan dayanabilmelidir.
Ünite transformatör
ve jeneratörlerinin nötr noktalarının topraklanması
Madde 24
MADDE 24- (1) İletim sistemine bağlı ünitelere ait transformatörlerin iletim
sistemi tarafındaki sargılarının nötr noktaları doğrudan topraklanır. Ancak
üretimin yoğun olduğu bölgelerde, 154 kV sistemde faz toprak arıza akımlarının
üç faz toprak arıza akımlarından yüksek olduğu durumlarda, tek faz toprak arıza
akımlarını sınırlayabilmek için ünite transformatörünün iletim sistemi
tarafındaki sargısının nötr noktası tam olarak izole edilir. İzole edilecek bu transformatörlerde, nötr noktaları izolasyon seviyeleri 154 kV gerilim
seviyesinde yapılır.
(2)
Jeneratörlerin nötr noktası direnç veya topraklama transformatörü üzerinden
topraklanır. Jeneratör topraklama direnci, faz toprak arıza akımının rezistif ve
kapasitif bileşenlerinin birbirine eşit olması şartına göre hesaplanarak tespit
ve tesis edilir. Jeneratörlerin nötr noktası tam izole edilmez ve doğrudan veya
reaktans üzerinden topraklanmaz.
Ünite frekans
hassasiyeti
Madde 25
MADDE 25- (1)
Üretim faaliyeti gösteren tüzel kişi, ünitelerini 47,5-52,5 Hz aralığı
dışındaki frekanslardan doğabilecek zararlara karşı korumakla yükümlüdür. Bu
aralık dışındaki frekanslarda teçhizatın, tesisin ve/veya personelin güvenliği
için ünitenin sistem ile bağlantısını kesme ve diğer her türlü tedbirin
alınması hususundaki yükümlülükler üretim faaliyeti gösteren tüzel kişiye
aittir.
DÖRDÜNCÜ
BÖLÜM
İletişim Şartları
Madde 26 · İletişim
MADDE 26- (1) İletim sisteminin işletimi ve enerji
yönetiminin gereksinim duyduğu ses, bilgi ve koruma
sinyalizasyon amaçlı iletişim ortamı tesis edilir.
(2) İletim sisteminin
yönetimi, işletilmesi ve kontrolünün sağlanması amacıyla TEİAŞ ile kullanıcılar
arasında kurulan iletişim ve kontrol sisteminin teknik özellikleri, tesis ve
işletme bakım yükümlülükleri bağlantı anlaşmalarında yer alır.
(3) İletim sisteminde
veri ve ses iletişimi kuranportör ve fiber optik iletişim sistemleri ile
yapılır. Ayrıca, ihtiyaç duyulan durumlarda telekomünikasyon firmalarından
kiralanan iletişim kanalları kullanılır. Yönetimsel Kontrol ve Veri Toplama
Sistemi (SCADA) ile veri alışverişi amacıyla, transformatör merkezleri ve
üretim tesislerinde gerekli donanım, yazılım ve iletişim linkleri temin ve
tesis edilir.
(4) Yeni tesis edilen 400
kV ve 154 kV enerji iletim hatlarında standart çelik toprak tellerinden biri
veya her ikisi yerine içerisinde sayısı ve özellikleri ihtiyaca göre TEİAŞ
tarafından belirlenen fiber optik liflerin yer aldığı, TEİAŞ’ın Tip
Teknik Şartnamesine uygun optik fiberli koruma teli (OPGW)
kullanılır.
(5) İşletmede olan enerji
iletim hatlarındaki koruma iletkenleri ihtiyaç duyulduğunda optik fiberli
koruma iletkeni ile değiştirilir.
Ses iletişim sistemi
Madde 27
MADDE 27- (1) Ses iletişim sistemi,TEİAŞ
ve kullanıcının kontrol operatörünün, çeşitli iletişim ortamları üzerinden
sistemin kontrolu, işletilmesi ve denetiminin sağlanması amacıyla iletişimi
sağlayan özel haberleşme sistemidir.
(2) Yük tevzi merkezleri ile kullanıcı tesisleri arasındaki sesli
iletişim, kullanıcı tarafından tesis edilen ve TEİAŞ’ın mevcut iletişim araç ve
gereçlerine uyumlu donanım ve yazılım ile sağlanır. Diğer ilgili merkezlerde de
bağlantı anlaşmasında belirtilen gerekli teknik değişiklikler ve ilavelerin
yapılması, kullanıcıların yükümlülüğündedir.
(3) İletim sisteminin yönetiminde, işletilmesinde ve kontrolünde
etkinliğin sağlanması amacıyla, bağlantı anlaşması uyarınca kullanıcının ilgili
kontrol odasında, sabit telefon veya GSM bulundurulur.
(4)
TEİAŞ ve dağıtım şirketlerinin kontrol merkezlerinde, üretim tesislerinin
kontrol odasında, ticari işlemlerin yürütüldüğü ve doğrudan bağlı müşterilerin
kontrol noktalarında ayrı bir hat üzerinden çalışan bir faks cihazı da
bulundurulur.
(5) İletişim tesis
ve/veya teçhizatı sisteme bağlanmadan önce, telefon ve faks numaraları ile bu
numaralarda yapılacak değişiklikler, değişiklik yapılmadan önce kullanıcı
tarafından TEİAŞ ve/veya dağıtım şirketlerine bildirilir.
Koruma sinyalizasyon
sistemi
Madde 28
MADDE 28- (1) İletim sisteminde kullanıcı ile olan sistemi arasındaki bağlantıda yer alan koruma sistemine ait
sinyalizasyon için gerekli donanımlar, karşılıklı olarak kullanıcı tarafından
temin ve tesis edilir.
Veri iletişim sistemi
Madde 29
MADDE 29- (1) Veri iletişim sistemi, kullanıcı
sistemine ait verilerin toplandığı, işlendiği, değerlendirildiği, ilgili yük
tevzi merkezine iletildiği ve gerekli bilgi ve komutların ilgili yük tevzi
merkezinden kullanıcının tesisine iletildiği sistemdir.
(2) Sistem kontrol ve
veri toplama işlevinin yürütülmesi için gerekli uzak terminal birimi veya geçit
kapısı (gateway), donanım, yazılım, iletişim linki ve cihazlar bağlantı
anlaşmasında yer alan şartlara uygun olarak kullanıcı ve TEİAŞ’ın ilgili
tesislerinde kurulur. Kullanıcıların, dengeleme güç piyasasına katılan ve yan
hizmetlere katılım zorunluluğu bulunan üretim tesisleri için TEİAŞ’ın veri
iletişim sistemi ile veri alışverişi sağlamak üzere bağlantı sağlamaları
esastır. Kullanıcı, TEİAŞ için gerekli sinyal, gösterge, alarm, ölçümler,
kesici ve ayırıcı konum bilgileri, yükte kademe değiştiricisi gibi kontrol
girdilerini sistem kontrol ve veri toplama teçhizatına, bu teçhizatın yanında
tesis edeceği bir bilgi toplama panosu üzerinden bağlar.
(3) Kullanıcının; veri
iletişimini, uzak terminal birimi kullanmak yerine, tesisinin ayrılmaz bir
parçası durumunda olan bilgisayar kontrol sistemi üzerinden sağlamayı tercih
etmesi ve bu tercihinin TEİAŞ tarafından kabul edilmesi halinde, gerekli
performansın temini açısından TEİAŞ işletim sistemi ile uyumlu sistem, kullanıcı tarafından sağlanır. İstasyon otomasyonu uygulaması
yapılması durumunda da, uzak terminal birimi ve bilgi toplama panosuna ihtiyaç
olmaksızın, ilgili yük tevzi merkezi ile veri alışverişi istasyon bilgisayarı
ve bir geçit kapısı üzerinden sağlanır.
(4) İletim sisteminin
izlenmesi amacıyla toplanacak gerilim, akım, aktif ve reaktif güç sinyalleri ve
diğer sinyaller TEİAŞ tarafından kullanıcıya bildirilir ve bu bilgilerin
TEİAŞ’ın ilgili yük tevzi merkezi ile alışverişi sağlanır. Bu sinyallerin temin
edilmesi ile ilgili teçhizatın ne zaman, ne şekilde, nereye ve nasıl tesis
edileceği bağlantı anlaşmasında yer alan hükümlere uygun olarak belirlenir.
(5) Kullanıcı ve TEİAŞ
kontrol ve sistem işletme merkezleri arasındaki veri iletişimi MYTM kurallarına,
bağlantı anlaşmasında belirtilen, iletişim protokolü ve
iletişim ortamına uygun olarak sağlanır.
(6) Veri iletişimi ana
ve yedek olmak üzere iki ayrı link üzerinden sağlanır. 50 MW altı üretim
tesislerinin ikinci linki oluşturulamıyorsa veri iletişimi tek link üzerinden
sağlanabilir.
(7) Elektrik
dağıtım şirketleri ve dağıtım lisansı sahibi organize sanayi bölgeleri
tarafından, dağıtım sistemine ve dağıtım
lisansı sahibi organize
sanayi bölgelerinin şebekelerine bağlanacak 30 MW ve
üzeri kurulu gücünde üretim tesislerine ait santral bazında toplam MW ve MVAr
bilgileri ilgili dağıtım şirketinin/dağıtım lisansı sahibi organize
sanayi bölgelerinin mevcut/kurulacak SCADA kontrol merkezi
üzerinden TEİAŞ SCADA sistemine aktarılır. Söz
konusu santrallar kendi tesislerinde bu amaçla gerekli sistemleri kurmak ve
gerekli iletişim linkini sağlayarak ilgili elektrik dağıtım
şirketlerinin/dağıtım lisansı sahibi organize sanayi bölgelerinin SCADA
sistemlerine bağlanmaktan sorumludur. Elektrik dağıtım şirketlerinin/dağıtım
lisansı sahibi organize sanayi bölgelerinin SCADA kontrol merkezleri
tarafında bu amaçla iletişim linki dışında ihtiyaç duyulacak diğer teçhizata
dair yapılacak çalışmalar ilgili dağıtım şirketi/dağıtım lisansı sahibi organize
sanayi bölgesinin sorumluluğundadır.
(8) Elektrik
dağıtım şirketleri ve dağıtım lisansı sahibi organize sanayi bölgeleri
tarafından, dağıtım sistemine ve dağıtım lisansı sahibi organize
sanayi bölgelerinin şebekelerine bağlanacak kurulu gücü
10 MW ve üzeri olan yenilenebilir enerji kaynaklarından güneş ve rüzgar enerjisine
dayalı üretim tesislerine ait santral bazında toplam MW ve
MVAr bilgileri ilgili elektrik dağıtım
şirketleri/dağıtım lisansı sahibi organize sanayi bölgelerinin mevcut/kurulacak SCADA kontrol merkezi üzerinden TEİAŞ SCADA sistemine aktarılır. Söz konusu santrallar kendi tesislerinde
bu amaçla gerekli sistemleri kurmak ve gerekli iletişim linkini sağlayarak
ilgili elektrik dağıtım şirketlerinin/dağıtım lisansı sahibi organize sanayi
bölgelerinin SCADA sistemlerine bağlanmaktan sorumludur. Elektrik dağıtım
şirketlerinin/dağıtım lisansı sahibi organize sanayi bölgelerinin SCADA kontrol
merkezleri tarafında bu amaçla iletişim linki dışında ihtiyaç duyulacak diğer
teçhizata dair yapılacak çalışmalar ilgili dağıtım şirketi/dağıtım
lisansı sahibi organize sanayi bölgelerinin sorumluluğundadır.
(9) Elektrik dağıtım şirketleri ve dağıtım lisansı sahibi organize
sanayi bölgeleri tarafından, sorumluluk alanında
dağıtım seviyesinden bağlı tüm üretim tesislerinin toplam MW ve MVAr değerleri,
toplam tüketim değerleri, bağlantı noktalarına ilişkin bilgiler ile TEİAŞ
tarafından talep edilecek diğer bilgileri, kendi SCADA kontrol merkezi ile
TEİAŞ SCADA sistemi arasında tesis edecekleri iletişim
linki üzerinden, TEİAŞ sisteminde kullanılan iletişim protokolleri vasıtasıyla
TEİAŞ SCADA sistemine aktarılır. TEİAŞ SCADA kontrol
merkezleri tarafında bu amaçla iletişim linki dışında ihtiyaç duyulacak
diğer teçhizata dair yapılacak çalışmalar TEİAŞ’ın sorumluluğundadır.
(10) Sorumluluk sahası içerisinde TEİAŞ veya kullanıcı tarafından
tesis edilen güç kalitesinin izlenmesine ilişkin cihazlara ait ölçüm
verilerinin iletim sistemine bağlı kullanıcıların erişimine sunulması esastır.
Kullanıcıların TEİAŞ Milli Güç Kalitesi Ölçüm Sistemine erişimleri, TEİAŞ
tarafından hazırlanıp Kurul tarafından onaylanan “Güç Kalitesi Ölçüm
Sistemlerine İlişkin Usul ve Esaslar” hükümlerine göre yapılır.[27]
(11)[28]
Dağıtım lisansı sahibi tüzel kişiler, sorumlu oldukları dağıtım sistemine OG
gerilim seviyesinden bağlı olan üretim tesisine bütünleşik elektrik depolama
ünitesi, müstakil elektrik depolama tesisleri ve depolamalı elektrik üretim
tesisleri tarafından şebekeye verilen ve şebekeden çekilen MW ve MVAr
bilgilerini, bağlantı noktalarına ilişkin bilgileri ve TEİAŞ tarafından talep
edilecek diğer bilgileri, üretim kaynağını da içerecek şekilde, ilgili dağıtım
lisansı sahibi tüzel kişiye ait SCADA kontrol merkezi üzerinden TEİAŞ SCADA
sistemine aktarır. Söz konusu tesis sahibi tüzel kişiler, bu amaçla gerekli
sistemleri kurmak ve gerekli iletişim linkini sağlayarak ilgili dağıtım lisansı
sahibi tüzel kişiye ait SCADA kontrol merkezine bağlanmakla yükümlüdür. SCADA
kontrol merkezi tarafında bu amaçla iletişim linki dışında ihtiyaç duyulacak
diğer teçhizata dair yapılacak çalışmalar, ilgili dağıtım lisansı sahibi
tüzel kişinin sorumluluğundadır.
(12)
(Ek:RG-21/1/2025-32789) Kapasite veri takip belgesi sunmakla yükümlü
olan depolamalı elektrik üretim tesislerinin bünyesinde yer alan elektrik
depolama ünitesi veya ünitelerinin; toplam enerji depolama kapasitesi ve
kullanılabilir enerji miktarı MWh cinsinden, ilgili ünitelerin aktif
veriş ve çekiş gücü emreamadeliği ile aktif güç veriş/çekiş durumu MW
cinsinden ve depolama ünitelerinin şarj/deşarj durumu ile kesici konumları
anlık olarak ilgili şebeke işletmecesine ait SCADA sistemine aktarılır.
(13) (Ek:RG-21/1/2025-32789)
Depolamalı elektrik üretim tesislerinin kapasite veri takip belgesi almak için
ilgili şebeke işletmecilerine yaptığı başvuru en geç 7 iş günü içerisinde
sonuçlandırılır.
Madde 30 · İlave iletişim şartları
MADDE 30- (1) İletim sisteminin güçlendirilmesi, geliştirilmesi ve
yenilenmesi nedeniyle, kullanıcıya ait mevcut ses ve veri iletişim sisteminde
ortaya çıkan değişiklik ihtiyaçları, bağlı olduğu TEİAŞ merkezindeki
kendisiyle ilgili ihtiyaçlar da dahil, TEİAŞ tarafından yapılacak planlama
çerçevesinde kullanıcı tarafından yerine getirilir.
Madde 31 · Veri iletişim ağı
MADDE 31- (1) TEİAŞ ile kullanıcı arasında, idari, mali, ticari ve teknik konulardaki bilgi
alışverişi için kullanılacak olan veri iletişim ağı ve bu ağ ile ilgili teknik
altyapı ilgili mevzuat uyarınca TEİAŞ tarafından
hazırlanan standart ve kurallara uygun olarak tesis edilir.
Madde 32 · Sekonder frekans kontrolü teçhizatı
MADDE 32-
(1) Sekonder frekans kontrolü için gerekli olan teçhizat ve ilgili bağlantı,
Elektrik Piyasası Yan Hizmetler Yönetmeliğinin ilgili hükümleri uyarınca bu
kapsama giren üretim tesislerinde, MYTM’de bulunan otomatik üretim kontrol
programının gerekliliklerini tam olarak sağlayacak şekilde temin ve tesis
edilir. MYTM’deki otomatik üretim kontrol programının parametrelerinin ayarları
için gerekli veriler ilgili üretim şirketi tarafından sağlanır.
(2) Üretim tesisinde
kurulacak olan otomatik üretim kontrol sistemi/arabirimi, MYTM’deki otomatik
üretim kontrol programı tarafından gönderilen sinyal ile uyumlu olmak
zorundadır.
ÜÇÜNCÜ
KISIM
İletim
Sistemine Bağlantı
BİRİNCİ
BÖLÜM
İletim
Sistemine Bağlantı Esasları ve Taraflar
Madde 33 · İletim sistemine bağlantı esasları
MADDE 33-
(1) İletim sistemi ile kullanıcılar arasındaki bağlantı, bu Yönetmelik
hükümlerine uygun olarak tesis edilir.
(2)[29]
TEİAŞ’ın bir dağıtım barasına veya bu baraya bağlı dağıtım sistemine bağlanacak
üretim tesisinin ya da tesislerinin toplam kurulu gücü azami, ilgili baranın
kısa devre arıza akım sınırının aşılmaması kaydıyla mezkûr baradaki
transformatörün cebri soğutmasız nominal görünür gücüne kadar olabilir. Kurulu
gücü 50 MW ve üzeri olan üretim tesislerinin bağlantısı iletim seviyesinden
yapılır. Transformatör merkezlerinde yer alan fiderlerin ve transformatör
kapasitesinin verimli kullanılması için; fider tahsis talepleri, fider yüklenme
durumları göz önüne alınarak dağıtım lisansı sahibi tüzel kişiler tarafından
yapılır. Teknik gereksinim halinde TEİAŞ tarafından transformatör merkezinde
gerekli fider değişikliği ve/veya düzenlemesi ilgili dağıtım lisans sahibi
tüzel kişiye bildirilir. 10 MW’ın altındaki üretim tesisleri için müstakil
fider tahsisi yapılmaz. Bununla beraber, 10 MW altında kurulu gücü olan ve en
yakın bağlantı noktası bir transformatör merkezi olan üretim tesisleri için
yakınlarda bağlanılabilecek dağıtım sistemine ait bir nokta olmaması, söz
konusu transformatör merkezinde kullanılabilecek bir fider bulunması, söz
konusu fiderin ileride dağıtım şirketlerince kullanılma olasılığının
bulunmaması ve dağıtım şirketinin de uygun görüşü alınması halinde müstakil
fider tahsisi yapılabilir
(3)[30]
Tüketiciler tarafından iletim sistemine bağlanması talep edilen tüketim
tesisinin/ tesislerinin bağlantı gücünün 50 MW ve üzerinde olması halinde
iletim sistemine bağlantı için uygun görüş verilir. İlgili tesislerin gücünün
50 MW altında olması halinde ise dağıtım sistem işletmecisinin bu gücü
karşılayamayacağı yönünde görüşünün bulunması ve bağlantı talebinin TEİAŞ
tarafından da uygun görülmesi halinde tüketicinin iletim sistemine bağlantısı
yapılır. TEİAŞ’ın da bu bağlantı talebini uygun görmemesi halinde tüketici
dağıtım sistemine bağlanır.
(4) Bağlantı
talepleri, TEİAŞ tarafından ilgili mevzuat ve 35 inci madde hükümlerine
göre süresi içinde değerlendirilir ve sonuçlandırılır.
Madde 34 · Bağlantı esaslarına tabi taraflar
MADDE 34- (1) İletim sistemine
bağlantı esasları;
a) TEİAŞ’a,
b) İletim sistemine doğrudan bağlı olarak üretim faaliyeti gösteren tüzel
kişilere,
c) İletim sistemine doğrudan bağlı tüketicilere,
ç) Dağıtım lisansı sahibi tüzel kişilere,
uygulanır.
(2)
Ayrıca, bu Yönetmeliğin yayımı tarihinde dağıtım
sistemine bağlı olan 50 MW ve üzerinde kurulu güce sahip üretim tesisleri de iletim
sistemine bağlantı esasları kapsamında değerlendirilir.
İKİNCİ
BÖLÜM
İletim Sistemine Bağlantı ve/veya Sistem Kullanımı
Bağlantı talebinin
değerlendirilmesi
Madde 35
MADDE 35- (1)
Üretim ve tüketim tesislerinin bağlantıları Ek-10’da yer alan örnek tek hat
şemalarına göre tasarımlandırılır.
(2) TEİAŞ, üretim tesislerinin iletim sistemine bağlantı ve/veya
sistem kullanım talebi hakkındaki görüşlerini 28/1/2014 tarihli ve 28896
sayılı Resmi Gazete’de yayımlanan Elektrik Piyasası Bağlantı ve Sistem Kullanım
Yönetmeliğinin ve 2/11/2013 tarihli ve 28809 sayılı Resmî Gazete’de yayımlanan
Elektrik Piyasası Lisans Yönetmeliğinin ilgili maddelerini dikkate alarak,
görüş talebinin kendisine ulaşmasından itibaren Elektrik
Piyasası Lisans Yönetmeliği hükümleri uyarınca kırkbeş gün içerisinde
sonuçlandırarak, gerekçeleri ile birlikte Kuruma bildirir.
(3) Üretim
tesisleri dışındaki bağlantı ve/veya sistem kullanımına ilişkin olarak TEİAŞ’a
yapılan diğer başvurular incelenerek Elektrik Piyasası
Bağlantı ve Sistem Kullanım Yönetmeliğinin ilgili maddeleri dikkate alınarak oluşturulan görüş, başvuru tarihinden itibaren kırk beş gün
içerisinde gerekçeleri ile birlikte başvuru sahibine yazılı olarak bildirilir.
(4) Tüzel
kişiye önlisansının verilmesini takiben, bağlantı ve/veya sistem kullanım
anlaşmasına esas olmak üzere, Ek-11’in Bölüm 1'inde yer alan standart planlama
verileri ile iletim sistemine bağlanacak tesis ve/veya teçhizata ilişkin
bilgiler tüzel kişi tarafından bağlantı anlaşması başvurusu aşamasında TEİAŞ’a
sunulur.
Bağlantı anlaşması,
sistem kullanım anlaşması ve yan hizmet anlaşması
Madde 36
MADDE
36- (1) Tüzel kişi tarafından üretim
lisansının TEİAŞ’a verildiği tarihten itibaren altmış gün içerisinde bağlantı
ve/veya sistem kullanım anlaşması TEİAŞ tarafından tüzel kişiye önerilir.
TEİAŞ’ın bağlantı ve/veya sistem kullanım anlaşması önerisini yapabilmesi için
ek bilgiye ihtiyaç duyması halinde, Ek-11’in Bölüm 2’sinde yer alan ayrıntılı
planlama verileri de tüzel kişiden talep edilebilir. Bu hallerde TEİAŞ
tarafından bağlantı ve/veya sistem kullanım anlaşmasının önerilmesine ilişkin
süre doksan gün olarak uygulanır. Tüzel kişi TEİAŞ’ın anlaşma önerisine otuz
gün içerisinde yazılı yanıt verir.
(2) Tarafların mutabakatı halinde bağlantı ve/veya
sistem kullanımına ilişkin hüküm ve şartları içeren bağlantı ve/veya sistem
kullanım anlaşması imzalanır. TEİAŞ ve lisans sahibi tüzel kişinin, bağlantı
ve/veya sistem kullanımına ilişkin anlaşmanın hükümleri üzerinde mutabakata
varamamaları halinde, ihtilaflar Kanunun ve tarafların ilgili lisanslarının
hükümlerine göre Kurum tarafından çözüme kavuşturulur ve konu hakkında alınan
Kurul kararları bağlayıcıdır.
(3) İletim sistemine halihazırda bağlı olan üretim tesisleri
ile bağlantı ve/veya sistem kullanımına ilişkin olarak üretim tesisleri dışında
gerçek ve tüzel kişiler tarafından TEİAŞ’a yapılan diğer başvurularda da aynı
süreç uygulanır.
(4) Anlık
talep kontrolü, reaktif güç kontrolü, oturan sistemin toparlanması veya
bölgesel kapasite kiralama hizmeti sunacak tesisler için hizmeti sunacak
gerçek/tüzel kişiler ile TEİAŞ arasında Elektrik Piyasası Yan Hizmetler
Yönetmeliği hükümlerine göre ilgili yan hizmet anlaşması imzalanır.
(5) (Değişik:
RG-17/12/2024-32755) Yeni devreye girecek iletimden bağlı olan üretim
tesislerinden;
a)
Reaktif güç destek hizmeti sunmakla yükümlü olan üretim tesisi sahibi tüzel kişiler,
reaktif güç destek hizmeti yan hizmet sertifikasını geçici kabul tarihinden
itibaren 120 gün içerisinde ve reaktif güç destek hizmeti sunmakla yükümlü olan
nükleer üretim tesisi sahibi tüzel kişiler ise ön kabul tarihi itibarıyla 120
gün içerisinde,
b)
Kurulu gücü 30 MW ve üzerinde olan ve en az 3 MW primer frekans kontrol rezervi
sağlayabilen ünite veya üniteler içeren yan hizmet birimlerinin primer frekans
kontrol hizmeti sağlama niteliğine sahip olduğuna dair primer frekans kontrol
yan hizmet test sertifikasını geçici kabul tarihinden itibaren 120 gün
içerisinde,
c)
Sınırlı Frekans Hassasiyet Modu hizmetine katılma yükümlülüğü olan üretim
tesisi sahibi tüzel kişiler, Sınırlı Frekans Hassasiyet Modu hizmetine dair yan
hizmet sertifikasını geçici kabul tarihinden itibaren 120 gün içerisinde,
TEİAŞ’a
sunmakla yükümlüdür.
Madde 37 · Uyum ve testler
MADDE 37- (1) Kullanıcı; üretim tesisinin
ve/veya iletim sistemine bağlanacak tesis ve/veya teçhizatın, sistemdeki tesis
ve/veya teçhizata, bu Yönetmeliğe, bağlantı ve/veya sistem kullanım anlaşmaları
ile yan hizmetler anlaşmalarına uygun olduğunu aşağıdaki usul ve esaslar
çerçevesinde TEİAŞ’a bildirir:
a) Kullanıcı,
TEİAŞ ile mutabık kaldığı bir test programı ve takvimi
çerçevesinde, otomatik gerilim ve hız regülatörleri, diğer kontrol ve iletişim
sistemleri üzerinde yapılacak servise alma testlerinin bir parçası olan açık ve
yüklü devre ve fonksiyon testlerini TEİAŞ’ın gözetimi altında yapar.
b) Kullanıcı,
yukarıdaki testlerden elde edilen sonuçları ve kontrol sistemi
parametrelerinin son ayarlarını içeren bilgileri TEİAŞ’a sunar.
c) Kullanıcı, yan hizmetlere ilişkin olarak Ek-17’de yer alan
usuller çerçevesinde performans testlerinin
gerçekleştirilmesini sağlar.
Sisteme
bağlantı onayı
Madde 38
MADDE
38- (1) Kullanıcının bağlantı ve/veya sistem
kullanım anlaşması çerçevesindeki gerekliliklerini yerine getirip getirmediği
kullanıcının başvurusu üzerine TEİAŞ tarafından değerlendirilir. Bağlantı
gerekliliklerinin yerine getirildiğinin tespiti durumunda fiziki bağlantının yapılacağı
tarih kullanıcıya bildirilir. Eksiklik tespit edilmesi ve bu nedenle bağlantıya
onay verilmemesi halinde tespit edilen eksiklikler gerekçeleri ile birlikte
başvuru tarihinden itibaren en fazla 60 gün içerisinde kullanıcıya bildirilir
ve eksikliklerin giderilmesi için kullanıcıya ek süre verilir.
(2) TEİAŞ, iletim
sistemine bağlı bir kullanıcının, iletim sistemi üzerindeki tesis ve/veya
teçhizatının çalışmasını izleme hakkına sahiptir.
(3) İletim sistemine bağlı bir tesis
ve/veya teçhizat üzerinde ve/veya bunların ayarlarında herhangi bir değişiklik
teklifi, iletim sisteminin bütünlüğü ve diğer kullanıcıların tesis ve/veya
teçhizatı üzerindeki etkilerinin incelenebilmesi için kullanıcı tarafından
yeterli bir süre önceden TEİAŞ’a bildirilir. TEİAŞ, iletim sisteminin
bütünlüğünü olumsuz yönde etkileme ihtimali olan değişikliklerin yapılmasını
kabul etmeyebilir.
DÖRDÜNCÜ KISIM
Planlama
BİRİNCİ
BÖLÜM
Planlama Esasları ve Tabi Taraflar
Planlama esasları
Madde 39
MADDE
39- (1) TEİAŞ tarafından, Üretim
Kapasite Projeksiyonu her yıl 30 Nisan tarihine kadar Kuruma sunulur.
(2) TEİAŞ, Türkiye Elektrik Enerjisi Talep Projeksiyonu Raporunun
Enerji ve Tabii Kaynaklar Bakanlığı tarafından yayımlanmasını müteakiben,
gelecek yirmi yılı kapsayacak şekilde yapılan talep tahminini, mevcut arz
potansiyelini, potansiyel arz imkânlarını, yakıt kaynaklarını, iletim ve
dağıtım sisteminin yapısı ve gelişme planlarını, ithalat veya ihracat
imkânlarını ve kaynak çeşitliliği politikalarını dikkate alarak enerji
politikalarının belirlenmesinde yararlanmak üzere Uzun Dönem Elektrik Enerjisi
Üretim Gelişim Planını hazırlayarak Enerji ve Tabii Kaynaklar Bakanlığının onayına sunar. Bu plan, onaylanmasını müteakip Enerji ve Tabii
Kaynaklar Bakanlığı tarafından yayımlanır. Uzun Dönem Elektrik
Enerjisi Üretim Gelişim Planı hazırlanırken; yükün
karşılanamama olasılığı, puant yükün bir yılda toplam yedi gün karşılanamaması
anlamına gelen yıllık %2 veya bu orandan daha düşük bir değer olacak
şekilde dikkate alınır.
(3) Kısa Dönem
Elektrik Enerjisi Arz-Talep Projeksiyonu, Enerji ve Tabii Kaynaklar
Bakanlığı koordinasyonunda ilgili tüm kurum ve kuruluşlarının katılımıyla TEİAŞ
tarafından kamuoyu ile paylaşılmak üzere hazırlanarak rapor haline getirilir.
Planlamaya tabi
taraflar
Madde 40
MADDE 40- (1) İletim sistemi gelişimine
ilişkin planlama esasları;
a) TEİAŞ’a,
b) Üretim faaliyeti gösteren tüzel kişilere,
c) Dağıtım şirketlerine,
uygulanır.
Planlamaya
tabi tarafların yükümlülükleri
Madde 41
MADDE
41- (1) Ek-11’de yer alan ayrıntılı ve
standart planlama verileri; yine Ek-11’de yer alan tarihlere kadar planlamaya
tabi taraflarca TEİAŞ’a sunulur.
(2) Taraflarca gönderilen standart planlama verileri
TEİAŞ tarafından kaydedilir. Bilgiler TEİAŞ tarafından yapılan çalışmalarda
kullanılır ve üçüncü taraflarla paylaşılmamak üzere ilgili kamu kurum ve
kuruluşlarına verilebilir.
(3) Standart planlama verilerinin tam ve zamanında
TEİAŞ’a bildirilmesi tarafların yükümlülüğündedir.
(4) Verilerde bir önceki yıla göre herhangi bir
değişiklik olmaması durumunda, bir önceki yıla ait veri sunumundan sonra
verilerde değişiklik olmadığı hususu kullanıcı tarafından yazılı olarak TEİAŞ’a
bildirilir.
(5) İletim sistemine
bağlantı ve/veya sistem kullanımı amacıyla yeni başvuru yapıldığında standart
planlama verileri, TEİAŞ’a sunulur.
İKİNCİ
BÖLÜM
Plan ve Projeksiyonlar
Madde 42 · Üretim kapasite projeksiyonu ve kısa dönem elektrik enerjisi arz-talep projeksiyonu
MADDE 42- (1) Dağıtım şirketleri tarafından
hazırlanıp TEİAŞ tarafından sonuçlandırılarak Kurul tarafından onaylanan talep
tahminlerine göre,elektrik enerjisi talebinin kaliteli, sürekli
ve güvenilir bir şekilde karşılanması ve piyasa katılımcılarına yol
gösterilmesi için beş yıllık projeksiyonu içerecek şekilde Üretim Kapasite Projeksiyonunun
hazırlanması görevi TEİAŞ tarafından yerine getirilir.
(2) Üretim Kapasite Projeksiyonunda; gerçekleşen talep ile izleyen beş takvim yılına ait talep
gelişimi, mevcut üretim sistemi ve beş takvim yılına ait üretim kapasite
gelişimi ile arz talep dengesi bölümleri yer alır.
(3) Üretim Kapasite
Projeksiyonunun talep gelişimi bölümünde;
a)
Bir önceki yılda dağıtım şirketleri tarafından hazırlanıp TEİAŞ tarafından
sonuçlandırılarak Kurul tarafından onaylanan talep tahminleri ve geçmiş yıllara
ilişkin kayıp/kaçak miktar ve oranları,
b)
Talebin sektörel bazdaki gelişimi,
c)
Bir önceki yıldaki fiziki gerçekleşmenin, geçmişteki talep tahminiyle
karşılaştırılmasına yönelik analizler,
ç) Bir önceki yıla ait puant talep bilgileri ile bu
talebi etkileyen ana faktörler,
yer alır.
(4) Üretim Kapasite Projeksiyonunun üretim bölümünde;
a) Bir önceki
yıla ait yakıt türü ve kuruluş bazında Türkiye toplam elektrik enerjisi kurulu
gücü, emreamade kapasite ve üretim miktarı,
b) Bir önceki yıla
ait yakıt türü ve kuruluş bazında devreye alınan toplam elektrik enerjisi
kurulu gücü ve üretim miktarı,
c) Talebin
güvenilir olarak karşılanması için yıllar bazında gereken kurulu güç ve
emreamade kapasite artırımları,
ç)
Lisans almış ancak, henüz işletmeye alınmamış olan üretim tesislerine ait
kapasiteler,
d) Bir önceki yılda ithal ve ihraç edilen enerji
miktarları,
e) Bir önceki yılda faaliyet dışı kalan üretim
tesisleri ve kapasiteleri,
f)
Bir yıldan uzun süre ile hizmet dışı olması beklenen ünitelerin üretim miktarı
ve süresi,
yer alır.
(5) Projeksiyonun üretim bölümünde arz-talep dengesine ilişkin senaryoların
oluşturulmasında; santralların son üç yıl içerisindeki emreamade kapasiteleri
dikkate alınır, yeni devreye alınacak kapasite için mevcut
santralların verileri kullanılır.
(6) 7/5/2016
tarihli ve 29705 sayılı Resmî Gazete’de yayımlanan Elektrik Piyasası Talep
Tahminleri Yönetmeliği çerçevesinde TEİAŞ tarafından sonuçlandırılarak Kuruma
sunulacak olan talep tahminlerinin TEİAŞ’ın internet sitesinde 31 Aralık
tarihine kadar yayımlanmaması durumunda, Üretim Kapasite Projeksiyonunda Enerji
ve Tabii Kaynaklar Bakanlığı tarafından hazırlanan talep tahminleri kullanılır.[33]
(7) Süresi içinde
TEİAŞ’a gönderilen talep tahminlerinde, bu
maddenin üçüncü fıkrasının (b), (c) ve (ç) bentlerinde öngörülen bölümlerin
tamamının veya bir kısmının yer almaması hallerinde, Üretim Kapasite
Projeksiyonu bu bentlere dayalı analizlere yer verilmeden hazırlanır.
(8) Kısa Dönem Elektrik
Enerjisi Arz-Talep Projeksiyonu bir sonraki yıla ilişkin
Türkiye elektrik enerjisi üretim, tüketim, puant talep, emreamade
kapasite ve su durumuna ilişkin bilgileri ve grafikleri
içerir.
Madde 43 · Uzun dönem elektrik enerjisi üretim gelişim planı
MADDE 43- (1) Uzun Dönem Elektrik Enerjisi Üretim Gelişim Planı aşağıdaki hususları içerir:
a) Çalışmada
dikkate alınan kabuller, varsayımlar ve kullanılan metodoloji,
b) Plan
dönemi başındaki mevcut sistem,
c) Kaynak
potansiyeli ve aday üretim tesisleri,ç) 20 yıllık elektrik enerjisi ve puant güç talep tahmini,
ç) 20 yıllık elektrik enerjisi arz-talep dengesi,
d) 20 yıllık
yakıt tüketim tahminleri,
e) Kurulu
gücün ve üretimin gelişimi,
f) Termik
santraların üretimlerine göre emisyon değerleri,
g) Sistem güvenilirliği ile ilgili
sonuçlar.
ÜÇÜNCÜ
BÖLÜM
Planlama Verileri
Hazırlanacak veriler
Madde 44
MADDE 44- (1) Planlama verileri; Ek-11’de yer aldığı şekliyle standart planlama verileri ve ayrıntılı
planlama verileri olmak üzere iki bölümden oluşur.
(2)
Standart planlama verileri periyodik olarak, ayrıntılı planlama verileri ise
TEİAŞ’ın talebi durumunda kullanıcı tarafından hazırlanır.
(3)
Planlama verileri projenin gelişme aşamalarına göre aşağıdaki seviyeleri takip
eder:
a) Proje ön
verileri,
b) Taahhüt edilen
proje verileri,
c) Sözleşmeye
bağlanan proje verileri.
Proje ön verileri
Madde 45
MADDE 45- (1) Kullanıcının iletim sistemine bağlantısı
ve sistem kullanımı ile ilgili bilgi ve belgeler, bağlantı ve/veya sistem
kullanım anlaşması imzalanıncaya kadar proje ön verileri olarak kabul edilir.
Bu seviyedeki veriler gizlidir ve diğer aşamalara ulaşıncaya kadar TEİAŞ
tarafından üçüncü taraflara açıklanamaz.
(2) Proje ön verileri,
normal koşullarda sadece standart planlama verilerinden oluşur. İletim sistemi
etüdlerinin daha ayrıntılı olarak yapılabilmesi amacıyla, TEİAŞ’ın talep etmesi
durumunda, ayrıntılı planlama verileri de proje ön verilerine eklenir.
Taahhüt edilen proje
verileri
Madde 46
MADDE 46- (1) Bağlantı ve/veya sistem kullanım
anlaşması imzalandıktan sonra, proje ön verileri olarak sunulmuş olan veriler
ile TEİAŞ tarafından talep edilen ilave veriler, taahhüt edilen proje
verilerini oluşturur. Bu veriler ile TEİAŞ’a ait diğer veriler, yeni
başvuruların değerlendirilmesinde, Üretim Kapasite Projeksiyonu ile İletim Sistemi Gelişim
Raporunun hazırlanmasında ve yatırım planlamasında
esas alınır.
(2) Taahhüt
edilen proje verileri standart planlama verileri ile ayrıntılı planlama
verilerinden oluşur.
(3) Taahhüt edilen proje
verileri, aşağıdaki durumlar dışında üçüncü taraflara açıklanamaz:
a) Uzun Dönem
Elektrik Enerjisi Gelişim Planı, Üretim Kapasite Projeksiyonu, Kısa Dönem
Elektrik Enerjisi Arz-Talep Projeksiyonu ile İletim Sistemi Gelişim
Raporunun hazırlık çalışmalarında,
b) İşletme
planlaması çalışmalarında,
c) Uluslararası
enterkonneksiyon çalışmalarında.
Sözleşmeye
bağlanan proje verileri
Madde 47
MADDE 47- (1) İletim sistemine bağlantı
gerçekleşmeden önce, sözleşmeye bağlanan proje verileri, güncellenmiş gerçek
veriler ile değiştirilir. Aynı şekilde, geleceğe yönelik veriler, talep de göz
önüne alınarak güncelleşmiş tahmini veriler ile değiştirilir. Bu aşamada sağlanan
veriler taraflar arasındaki sözleşme ve anlaşmalarda esas alınır.
(2) Sözleşmeye bağlanan proje
verileri, TEİAŞ’ın diğer verileri ile birlikte, yeni başvuruların
değerlendirilmesinde ve iletim sisteminin planlamasında esas alınır.
(3)
Sözleşmeye bağlanan proje verileri standart planlama verileri ve ayrıntılı
planlama verilerinden oluşur.
(4) Sözleşmeye bağlanan proje
verileri aşağıdaki durumlar dışında üçüncü taraflara açıklanamaz:
a) Uzun
Dönem Elektrik Enerjisi Gelişim Planı, Üretim Kapasite Projeksiyonu, Kısa Dönem
Elektrik Enerjisi Arz-Talep Projeksiyonu ile İletim Sistemi Gelişim
Raporunun hazırlık çalışmalarında,
b) İşletme planlaması
çalışmalarında,
c) Uluslararası
enterkonneksiyon çalışmalarında.
BEŞİNCİ KISIM
İşletme Kuralları
BİRİNCİ
BÖLÜM
Talep
ve Enerji Tahmini Esasları ve Taraflar
Talep ve enerji tahmini esasları
Madde 48
MADDE 48- (1) Talep ve enerji tahmini,
dengeleme ve uzlaştırma işlemlerini düzenleyen ilgili mevzuata tabi taraflardan
alınacak bilgilerle, sistem kısıtları, yük alma ve yük atma teklifleri
çerçevesinde, sistem bütünlüğü, arz güvenliği ve kalitesine ilişkin şartlar
sağlanarak her gün yapılır.
(2) İletim sistemine
ilişkin etütler; üretim, iletim ve dağıtım
tesislerinin planlı bakım ve onarımı ile üretim tesislerinin devre dışı edilme
programlarının koordine edilmesi, talep ve enerji tahmini esas alınarak
yapılır.
Talep ve enerji
tahminine tabi taraflar
Madde 49
MADDE 49- (1) Talep ve enerji tahmini esasları;
a) TEİAŞ’a,
b) Dağıtım
şirketlerine,
c)
Üretim faaliyeti gösteren tüzel kişilere,
ç) İletim sistemine doğrudan bağlı olan serbest tüketicilere,
uygulanır.
İKİNCİ
BÖLÜM
İşletme Planlaması
İşletme planlamasının esasları
Madde 50
MADDE
50- (1) İşletme planlaması; tesis ve/veya teçhizatın bakım, onarım ve bağlantı
nedeniyle devre dışı edilme durumlarının talep ve enerji tahmini ile uyumlu
olarak TEİAŞ tarafından koordine edilmesini içerir.
(2)
TEİAŞ, talebin sürekli ve güvenilir bir şekilde karşılanabilmesi ve sistemi
etkileyebilecek devre dışı olma durumlarının asgari düzeye indirilmesi için; işletme
planlamasına tabi taraflar arasında yer alan ünitelerin ve
iletim sistemi tesis ve/veya teçhizatının planlı olarak devre dışı edilme
programlarını koordine ederek işletme planlamasını gerçekleştirir.
(3) İşletme
planlaması; işletme planlamasına taraf ünitelerin, iletim veya dağıtım sistemi
tesis ve/veya teçhizatının programlı devre dışı edilmeleri ile ilgili olarak
aşağıdaki durumları kapsar;
a) Üretim
hizmetlerinde, yakıt temini de dahil, herhangi bir aksamadan dolayı, işletme
planlamasına taraf ünitelerin emreamadeliğinin düşmesine yol
açan bir durumun ortaya çıkması,
b) Bir yedek
santralın normal işletme usulleri içinde emreamadeliğinin düşmesine yol açan
bir durumun ortaya çıkması,
c) İşletme
planlamasına taraf ünitelerin iletim sistemine enerji
vermelerinde kısıt ve engellerin ortaya çıkması,
ç) İletim veya dağıtım sisteminin tesis veya teçhizatının
programlı devre dışı edilmesi halinin ortaya çıkması.
İşletme planlamasına tabi taraflar
Madde 51
MADDE
51- (1) İşletme planlaması esasları;
a) TEİAŞ’a,
b) Dağıtım şirketlerine,
c) İletim sistemine
doğrudan bağlı olarak üretim faaliyeti gösteren tüzel kişilere,
ç) İletim sistemine
doğrudan bağlı olan serbest tüketicilere,
uygulanır.
Planlı olarak devre dışı edilme esasları
Madde 52
MADDE
52- (1) İşletme planlamasına tabi taraflar
arasında yer alan üretim tesisleri, bir sonraki yıl için tesis ve/veya
teçhizatlarının planlı olarak devre dışı edilme taleplerini, içinde bulunulan
yılın 30 Nisan tarihine kadar TEİAŞ’a bildirirler. TEİAŞ’ın belirleyeceği
kurulu güç ve üzerindeki üretim tesisleri için, istenilen şablona uygun olarak
yapılan bildirimler TEİAŞ’ın hazırlayacağı plana dahil edilir. Bu bildirimde
ünitelerin haftalık emreamade olma durumları da yer alır.
(2) TEİAŞ, her yıl 31
Mayıs tarihine kadar iletim sistem kısıtlarını da dikkate alarak bir
sonraki yıl için yedek ünite analizini yapar. TEİAŞ, bu
analize dayanarak 30 Haziran tarihine kadar yıllık planın ilk taslağını
hazırlar ve varsa değişiklik önerilerini ilgili tarafa yazılı olarak bildirir. İlgili taraf,
TEİAŞ’ın değişiklik önerilerine 31 Temmuz tarihine kadar itiraz edebilir ve
itiraz ettikleri hususlara ilişkin alternatif önerilerini 31 Ağustos tarihine
kadar TEİAŞ’a bildirir.
(3) TEİAŞ, değişiklik
önerileri üzerinde ilgili taraf ile görüşerek 30 Eylül
tarihi itibarıyla yıllık planın ilk taslağını oluşturur ve devre dışı olma
programı değiştirilen kullanıcıları bilgilendirir.
(4) Bir sonraki
yıl için hazırlanan yıllık plan, 31 Ekim tarihine kadar nihai
şekline getirilir. TEİAŞ, dengeleme sistemine katılan ünitelerin devre dışı
olmalarına ilişkin bu bilgileri yıllık plan nihai hale getirilene kadar gizlilik kuralları içerisinde değerlendirir.
(5) TEİAŞ tarafından
onaylanmış nihai yıllık devre dışı olma planında yer alan bir devre dışı olma programı sadece aşağıdaki şekilde değiştirilebilir;
a)
Arz güvenliği, elektrik sisteminin veya kullanıcı personelinin emniyeti veya
kamu güvenliği nedeniyle TEİAŞ tarafından devre dışı edilmeden önce yapılan bir
bildirimle,
b)
Arz güvenliği ve düşük maliyetli işletmecilik açısından kullanıcıdan gelen
talep üzerine ve TEİAŞ’ın onayı ile,
c)
Kullanıcıya özgü bir değişiklik kapsamında TEİAŞ ile kullanıcı arasında
sağlanan bir mutabakatla.
(6) Kullanıcılar, TEİAŞ
tarafından onaylanan nihai işletme planlamasına uymak zorundadır.
İçinde bulunulan yıl için planlı olarak devre dışı olma
esasları
Madde 53
MADDE 53- (1) İçinde bulunulan yıla ilişkin
devre dışı olma planı aşağıdaki esaslara uygun olarak hazırlanır:
a) Üretim faaliyeti
gösteren tüzel kişiler, planlı, plansız, zorunlu veya arıza nedeniyle devre
dışı olan ünitelerin devreye alınış zamanlarıyla ilgili tahminlerini, dağıtım
şirketleri de sistemlerine ilişkin benzer bilgileri her iş günü saat 11.00
itibarıyla, izleyen ikinci günden ondördüncü güne
kadar olan süre için MYTM’ye yazılı olarak
bildirirler.
b) MYTM, iletim ve dağıtım sistemlerinin planlı devre dışı olma
durumlarını ve bu sistemlerdeki kısıtları dikkate alarak ve üretim
tesislerindeki ortaya çıkabilecek arızalar için makul bir yedek kapasite
bırakarak fiili üretim kapasitesinin alt ve üst sınırlarını her iş günü 11.00 -
16.00 saatleri arasında analiz eder.
c) Yapılan analiz
sonucunda mevcut emreamadeliklerin izleyen ikinci günden ondördüncü güne kadar
olan süre içinde yedek kapasite açısından bir eksikliğe yol açtığının
anlaşılması durumunda MYTM erteleme talebini üretim
faaliyeti gösteren tüzel kişiler ile dağıtım şirketlerine bildirir.
Kısa süreli planlı devre dışı olma durumları
Madde 54
MADDE
54- (1) Nihai yıllık devre dışı olma planında
yer almayan, fakat üzerinde mutabakata varılmış, başlangıç zamanı ve süresi
planlı olan devre dışı olma durumlarıdır.
(2) Sekiz saatten az
süren planlı devre dışı olma durumlarında, kullanıcı tarafından en az yirmidört
saat önceden bildirim yapılır.
(3) Sekiz saatten
kırksekiz saate kadar olan planlı devre dışı olma durumlarında, kullanıcı
tarafından en az yedi takvim günü önceden bildirim yapılır.
Bildirimli plansız devre dışı olma durumları
Madde 55
MADDE 55- (1) İşletme planlamasına tabi taraflar, tesis ve/veya teçhizatında
engellenemeyen bir nedenle ortaya çıkacak devre dışı olma durumunu aşağıdaki
hususları içerecek şekilde TEİAŞ’a yazılı olarak bildirir:
a) Etkilenen tesis
ve/veya teçhizata ve emreamadeliğindeki kısıtlamaya ilişkin detaylar,
b) Plansız devre dışı
olma durumunun başlangıç zamanı,
c) Etkilenen tesis
ve/veya teçhizatın tekrar devreye alınması ve geçici kapasite sınırlamalarının
ortadan kaldırılması için öngörülen zaman,
ç) Plansız devre dışı
olma durumunun diğer tesis ve/veya teçhizatta yol açacağı kısıtlamaların
detayları veya arıza riski.
(2) TEİAŞ, iletim
sisteminin güvenliğinin olumsuz bir şekilde etkilenme ihtimalinin söz konusu
olması durumunda, kullanıcıdan plansız devre dışı olmaya ilişkin işlemini
erkene almasını veya ertelemesini talep eder. Kullanıcı bu talep ile mutabık
ise, plansız devre dışı olma işlemi ile ilgili yeni önerisini TEİAŞ’a yazılı
olarak bildirir.
Zorunlu devre dışı olma durumları
Madde 56
MADDE 56- (1) TEİAŞ ve kullanıcıların tesis
ve/veya teçhizatının, 20 nci maddenin sekizinci fıkrasında belirtilen frekans aralıklarına karşılık gelen minimum süre boyunca
iletim şebekesine bağlı kalacak şekilde çalışması zorunludur.
(2) İşletme planlamasına
tabi taraf olanüretim faaliyeti gösteren bir
tesis ve/veya teçhizatın TEİAŞ tarafından verilmiş iznin dışında zorunlu olarak
devre dışı olması veya kapasitesinin düşmesi, iletim veya dağıtım sistemi ile
bağlantısının kesilmesi veya iletim sistemi kısıtlarının ortaya çıkması halinde
kullanıcı TEİAŞ’ı gecikmeden bilgilendirir.
(3) Kullanıcı tesis
ve/veya teçhizatının zorunlu devre dışı olma süresine ilişkin tahminini ve
TEİAŞ tarafından talep edilen diğer bilgileri sağlar. Devre dışı olma ile
ilgili tam olarak belirlenemeyen bilgiler netleştikçe, gecikmeden TEİAŞ’a
bildirilir.
Veri sağlama yükümlülüğü
Madde 57
MADDE 57- (1) İşletme planlamasına tabi taraf
tüzel kişiler ünitelerine ilişkin olarak; işletme özelliklerinde bir önceki
yıla göre yapılan değişiklikleri, ünite transformatörünün teknik özelliklerini,
ünite yüklenme eğrisini Ek-13 ve ünite planlama
parametrelerini Ek-14’e uygun olarak her takvim
yılının 31 Mart tarihine kadar TEİAŞ’a bildirir.
(2) Üretim faaliyeti gösteren tüzel
kişiler ile şalt sahası TEİAŞ’a ait olmayan sistem kullanıcıları, TEİAŞ
tarafından istenen sistem işletimine yönelik bilgileri, günlük olarak, TEİAŞ
tarafından belirlenen sürede ve şekilde TEİAŞ’a vermekle yükümlüdür.
Madde 58 · TEİAŞ’ın veri yayımlama yükümlülüğü
MADDE 58- (1) TEİAŞ, bu bölüm kapsamında kendisine bildirilen tüm
planlı, plansız ve zorunlu devre dışı olma durumlarını kendisine intikal eder
etmez vakit geçirmeksizin duyurmak üzere gerekli internet araçlarını kullanır.
ÜÇÜNCÜ BÖLÜM
İşletme Yedekleri Planlaması
Madde 59 · İşletme yedekleri planlama esasları
MADDE 59-
(1) TEİAŞ, sistem işletmesinde, bu Yönetmelik hükümleri çerçevesinde yeterli
işletme yedeği sağlanacak şekilde planlama yapar.
(2) Sistem işletmesi için oluşturulan işletme yedekleri, sistem arz ve talebini
gerçek zamanda dengelemek amacıyla kullanılır.
İşletme yedekleri planlamasına tabi taraflar
Madde 60
MADDE 60- (1) İşletme yedekleri planlama
esasları;
a) TEİAŞ’a,
b) TETAŞ’a,
c) Üretim faaliyeti
gösteren tüzel kişilere,
ç) Dağıtım
şirketlerine,
uygulanır.
İşletme yedekleri
Madde 61
MADDE 61- (1) İşletme yedeği, sistem frekansı
sapmalarının düzeltilmesine ve sistem kararlılığının sağlanmasına katkıda
bulunmak için devredeki ünitelerden alınabilen ek üretim kapasitesi ve/veya
devrede olmayıp sistem işletmecisi
tarafından belirlenen sürelerde devreye alınabilen üniteler ile sağlanan
yedeklerdir. İşletme yedeği aşağıdaki yedeklerden oluşmaktadır:
a) Primer
frekans kontrol yedeği; işletme yedeğinin, türbin hız regülatörlerinin otomatik
olarak kullanılarak sistem frekansını hedeflenen işletme koşullarında tutmak
için kullanılan ve bu işlem için yeterli olacak şekilde Elektrik Piyasası Yan
Hizmetler Yönetmeliği uyarınca tedarik edilen kısmıdır. Sistemin ihtiyaç
duyduğu primer frekans kontrol yedeği belirli bir tolerans dahilinde, TEİAŞ
tarafından ENTSO-E tarafından konulan prensipler dikkate alınarak belirlenir.
Primer frekans kontrol yedeğinin kesintisiz olarak sürekli sağlanması esastır.
Üretim tesisleri ve bölgeler bazında primer frekans kontrol yedeğinin dengeli
dağıtılması esası dikkate alınır.
b) Sekonder
frekans kontrol yedeği; işletme yedeğinin, frekans kontrolü amacı ile
kullanılan primer frekans kontrol yedeğinin serbest kalması, frekansın nominal
değerine geri dönebilmesi ve komşu elektrik şebekeleriyle olan toplam elektrik
enerjisi alışverişinin programlanan düzeyde tutulabilmesinin sağlanması için,
otomatik üretim kontrol programı vasıtasıyla kullanılan ve bu işlem için
yeterli olacak şekilde Elektrik Piyasası Yan Hizmetler Yönetmeliği uyarınca
tedarik edilen kısmıdır. Sistemin ihtiyaç duyduğu sekonder frekans kontrol
yedeği, primer frekans kontrol yedeğinin serbest kalmasını sağlayacak ve komşu
elektrik şebekeleriyle olan toplam elektrik enerjisi alışverişinin programlanan
düzeyde tutulabilmesini sağlayacak miktarda ENTSO-E tarafından konulan
prensipler dikate alınarak TEİAŞ tarafından belirlenir. Sekonder frekans
kontrol yedeğinin bu ihtiyacı karşılamakta yetersiz kalması durumunda ilave
olarak tersiyer frekans kontrolü yedeği kullanılabilir. Sekonder frekans
kontrol yedeği hem normal işletme koşullarında görülebilecek sapmalar halinde
hem de üretim ile tüketim arasında büyük bir arızaya bağlı dengesizlik olması
durumunda kullanılmak üzere kesintisiz olarak sürekli sağlanmalıdır.
c) Tersiyer frekans kontrol yedeği; işletme yedeğinin
sekonder frekans kontrol yedeği devreye alındıktan sonra, ihtiyaç duyulduğunda
manuel olarak servise alınan ve başka bir frekans sapması ihtimaline
karşı sekonder yedeğinin serbest hale getirilmesini sağlamaya yeterli olacak
şekilde seçilen kısmıdır. Tersiyer frekans kontrol
yedeği, dengeleme güç piyasası kapsamında verilen yük alma ve yük atma
talimatları aracılığıyla dengeleme birimlerinin 15 dakika içerisinde
gerçekleştirebildikleri çıkış gücü değişimi ile sağlanır.
(3)
TEİAŞ, gerekli gördüğü hallerde işletme yedeklerinin miktarlarının
belirlenmesinde iletim sisteminin arızalar sonucunda adalara bölünmesi durumuna
karşı, teknik imkanlar dahilinde tüm adaların ihtiyacının karşılanabilmesini
bir kriter olarak kullanabilir.
Madde 62 · Veri sağlama yükümlülüğü
MADDE 62- (1) Üretim faaliyeti gösteren tüzel
kişiler, işletme yedeği sağlayan ve adına kayıtlı olan üretim tesislerine ilişkin
TEİAŞ tarafından belirlenen verilerin yerinde ölçülerek, kayıt altına alınması
ve raporlanması amacına yönelik hizmetleri, TEİAŞ’ın resmi internet
sitesinde yayımladığı formatta sağlar. TEİAŞ tarafından
belirlenen ve ilgili yan hizmet anlaşmasında yer alan veriler, anlaşma konusu
yan hizmetlerin sağlandığı süre boyunca arıza halleri, planlı veya belirli
müdahaleler dışında kesintisiz olarak ölçülüp kayıt altına alınır.
(2) TEİAŞ tarafından belirlenen veriler, üretim faaliyeti gösteren tüzel
kişiler tarafından Yedinci Kısımda yer alan verilerin kaydedilmesine ilişkin hükümler çerçevesinde
kaydedilerek TEİAŞ’a bildirilir.
DÖRDÜNCÜ
BÖLÜM
Acil Durum Önlemleri
Acil durum
önlemlerine ilişkin esaslar
Madde 63
MADDE 63- (1) İşletme koşulları sistem frekansına (f) bağlı
olarak belirlenir. Sistem frekansının içinde bulunduğu değer aralığına göre
aşağıdaki işletme koşulları tanımlanmıştır:
a) Hedeflenen işletme
koşulları: 49,8 Hz ≤ f ≤50,2
Hz
b)
Kabul edilebilir işletme koşulları: 49,5 Hz ≤ f <
49,8 Hz ve 50,2 Hz < f ≤
50,5 Hz
c)
Kritik işletme koşulları: 47,5Hz ≤ f < 49,5Hz ve 50,5Hz < f ≤ (Değişik
ibare: RG-17/12/2024-32755)51,5Hz
ç)
Kararsız işletme koşulları: f < 47,5 Hz ve 52,5 Hz < f
(2) Üretim gücünün
düşmesi ve/veya iletim sisteminde, uluslararası enterkonneksiyon hatları
dahil, arıza nedeniyle açma ve/veya aşırı yüklenme durumlarında işletme yedeklerinin yetersiz kalması gibi nedenler sonucunda kritik veya
kararsız işletme koşullarının oluşması halinde veya bu Yönetmeliğin
ilgili maddelerinde belirtilen gerilim sınırları dışında
aşırı gerilim düşmelerinin oluşması halinde, TEİAŞ ve kullanıcılar tarafından aşağıda belirtilen esaslar
çerçevesinde acil durum önlemleri uygulanır:
a) Bu yönetmeliğin ilgili maddesi
kapsamında üretim faaliyeti gösteren tüzel kişilere acil durum bildirimi
yapılması,
b) Elektrik Piyasası Yan
Hizmetler Yönetmeliği kapsamında tüketim tesisi sahibi tüzel kişilerin anlık
talep kontrolü hizmeti sağlaması,
c) Otomatik olarak düşük
frekans röleleri ile talebin kesilmesi,
ç) TEİAŞ tarafından talebe
planlı veya plansız olarak
kesinti/kısıntı uygulanması.
(3)
Kısmi sistem çökmeleri veya bölünmeleri ve benzeri durumlarda sistem
frekansının kabul edilebilir sınırlar içinde tutulabilmesi ve işletme
güvenliğinin korunması için, ikinci fıkrada belirtilen acil durum önlemleri
uygulanabilir.
Madde 64 · Acil durum önlemlerine tabi taraflar
MADDE 64-
(1) 63 üncü madde kapsamında yer alan acil durum önlemlerine;
a) TEİAŞ,
b) Dağıtım
şirketleri ve/veya dağıtım sistemine bağlı olan serbest tüketiciler,
c) İletim
sistemine doğrudan bağlı olan serbest tüketiciler,
ç) Üretim lisansı sahibi tüzel
kişiler,
d) (Ek:RG-21/1/2025-32789)(Değişik:RG-29/12/2025-33122) Lisanssız elektrik üretim tesisi
sahipleri,
taraftır.
Madde 65 · Acil durum tedbirleri
MADDE 65-
(Başlığı ile Birlikte Değişik:RG-21/1/2025-32789)
(1) MYTM
ve/veya BYTM acil durumlarda iletim sisteminin işletme güvenliğini korumak
için, üretim faaliyeti gösteren tüzel kişilere ve/veya diğer kullanıcılara acil
durum bildiriminde bulunur. Acil durum bildirimlerinde, talimatın ilgili
dengeleme birimine ilişkin dengeleme güç piyasası kapsamında sunulmuş olan
teklifler ile uyumlu olması şartı aranmaz. Dengeleme birimi olup dengeleme güç
piyasası kapsamında teklif sunmamış olan, dengeleme birimi olmayan üretim
tesislerine sahip piyasa katılımcıları ile (Mülga ibare:RG-29/12/2025-33122)
lisanssız elektrik üretim tesisi sahiplerine, ilgili üretim tesisleri için ve
müstakil elektrik depolama tesislerine Sistem İşletmecisi tarafından acil durum
talimatı verilebilir. Kullanıcıların MYTM ve/veya BYTM’nin acil durum
bildirimlerini yerine getirmesi esastır. Kullanıcının bu talimatları yerine
getiremeyeceğinin ortaya çıkması durumunda, MYTM ve/veya BYTM PYS veya telefon,
faks, paks gibi iletişim araçları ile ivedilikle haberdar edilir.
Anlık
talep kontrolü
Madde 66
MADDE 66- (1) Anlık talep kontrolü, primer frekans kontrolüne ek
olarak, frekansın düşük frekans rölelerinin çalıştığı seviyeye düşmesini
önlemek amacıyla tüketim tesislerinin yüklerinin anlık talep kontrol röleleriyle kesilmesi ile sağlanır.
(2) Anlık talep kontrolü
hizmeti Elektrik Piyasası Yan Hizmetler Yönetmeliği uyarınca imzalanmış olan
anlık talep kontrol hizmetine ilişkin yan hizmet anlaşması kapsamında yer alan
tüketim tesisleri tarafından sağlanır. Sistem frekansının, dinamik simülasyon
ve/veya sistem gereksinimlerine göre TEİAŞ tarafından belirlenen frekans
kademesine düşmesi halinde anlık talep kontrol hizmetine ilişkin yan hizmet
anlaşması kapsamında yer alan tüketim tesislerinin tüketimi anlık talep kontrol
röleleri ile otomatik olarak kesilir.
(3) Anlık talep kontrol
hizmeti Ek-17’de yer alan usuller çerçevesinde anlık talep kontrol performans testleri sonucunda anlık talep
kontrol hizmeti verme yeterliliğine sahip olduğu tespit edilen tüketim
tesislerinden sağlanır.
(4) Tüketim tesisleri
tarafından isteğe bağlı olarak teklif edilen ve sistem frekansının düşmesi
sonucunda anlık talep kontrol röleleri vasıtasıyla otomatik olarak kesilebilen
yük miktarının tamamı anlık talep kontrol yedeğini oluşturur. Anlık talep
kontrol yedeği, sistem frekansının 49,0 Hz seviyesine inmesini önleyecek şekilde primer frekans
kontrol yedeğine ek olarak devreye girmek üzere TEİAŞ tarafından planlanır. Bu
doğrultuda, sistemin gereksinim duyacağı anlık talep kontrol yedeği miktarı
TEİAŞ tarafından belirlenir.
Talebin düşük frekans
rölesi ile zorunlu kesilmesi
Madde 67
MADDE 67- (Değişik: RG-17/12/2024-32755)
(1) Düşük frekans
röleleri ile talebin otomatik olarak zorunlu kesilmesi, kısa dönemli bir arz
talep dengesizliğini ortadan kaldırmak amacıyla yapılır. Talebin otomatik
olarak zorunlu kesilmesi düşük frekans röleleri ile transformatöre bağlı
kesicilerin açtırılması suretiyle yapılır. Gerekmesi halinde fiderler de
açtırılabilir.
(2) Sistem frekansının
49,0- 48,0 Hz aralığına düşmesi durumunda, talep düşük frekans röleleri ile
otomatik olarak kesilir. Sistem frekansının 49,0 Hz’e düşmesi durumunda talebin
en az %5’i otomatik olarak zorunlu kesilir. 49,0 Hz’i takip eden her bir
frekans kademesinde kesilecek talep miktarı ve toplamda kesilecek talep
miktarı, sistem kullanıcılarının teknik gereksinimleri göz önünde
bulundurularak sistem işletmecisi tarafından belirlenir. Her bir kademede azami
olarak şebeke yükünün %10’una denk gelecek kadar kesinti yapılabilir.
(3) İlk frekans kademesi
49,0 Hz olmak üzere frekans kademelerinin sayısı en az altı en fazla on olması
gerekir.
(4) Sistem işletmecisi
tarafından ihtiyaç duyulması halinde düşük frekans rölelerine ilave olarak
49,8-49,0 Hz aralığında sistem güvenliğini sağlamak için df/dt özelliği içeren
ve ihtiyaç halinde talebin otomatik olarak zorunlu kesilmesini sağlayan fonksiyon
devreye alınabilir.
(5) Sistem frekansının
belirlenen kademelere düşmesi durumunda, düşük frekans röleleri ile atılacak
yükün atılma süresi, kesici açma süresi de dahil olmak üzere maksimum 300
milisaniye olmalıdır. Düşük frekans rölelerinin hassasiyet değerinin 30 mHz’yi
aşmaması gerekir.
Madde 68 · Plansız zorunlu kesinti/kısıntı uygulanması
MADDE 68- (1) Sistemin tamamında veya önemli bir kısmında, 63 üncü
maddede belirtildiği üzere sistemde
gerilim sınırlarının dışında ve kritik veya kararsız işletme koşullarının
ortaya çıkması halinde, bunun sonucunda kısmi veya genel bir sistem oturmasını
önlemek üzere sistem işletmecisinin gerekli görmesi durumunda plansız zorunlu
kesinti/kısıntı uygulanabilir.
Madde 69 · Planlı zorunlu kesinti/kısıntı uygulanması
MADDE 69- (1) Piyasa işletmecisi tarafından sistem işletmecisine dengeleme ve uzlaştırma
işlemlerini düzenleyen ilgili mevzuat kapsamında bildirilen talep
azaltma bildirimi sonucunda uygulanması gereken kesinti programı da dahil, 63 üncü maddede belirtilen acil durumların
ortaya çıkması ihtimaline karşı eşit taraflar arasında ayrım
gözetmeksizin planlı zorunlu kesinti/kısıntı uygulanır. Bu uygulama taleplerin kesilmesini/kısılmasını içeren bir program çerçevesinde dönüşümlü olarak yapılır.
Bu kesinti/kısıntı yöntemine başvurulabilmesi için 63 üncü madde kapsamında
belirtilen diğer tüm önlemler uygulansa dahi bunların yetersiz kalarak acil
durum oluşma ihtimalinin doğacağının TEİAŞ tarafından makul olarak
öngörülebilmesi gerekir. Kurum gerekmesi halinde daha sonra bu öngörülere baz
teşkil eden gerekçeleri TEİAŞ’dan isteyebilir.
(2) Piyasa işletmecisi tarafından
bildirilen talep azaltma bildirimi TEİAŞ tarafından toplam kesinti miktarında
bir değişiklik yapılmaksızın acil durum önlemleri prosedürü çerçevesinde
uygulanabilir planlı zorunlu kesinti/kısıntı programına dönüştürülür.
Acil durum önlemleri
prosedürünün bildirimi
Madde 70
MADDE
70- (1) İletim sistemi bütünlüğünün korunması
için acil durum önlemlerine ilişkin çeşitli senaryoları kapsayan Acil Durum
Önlemleri Prosedürü TEİAŞ tarafından resmi internet sitesinde görüşe
açılmak suretiyle hazırlanır.
(2) Acil durum önlemleri
prosedürü, acil durum bildirimi ve acil durum önlemleri olmak üzere iki
bölümden oluşur. Bu prosedür Kurumun bilgisi dahilinde TEİAŞ tarafından
gerektiğinde değiştirilebilir.
(3) TEİAŞ tarafından
kullanıcılara yapılan acil durum bildirimleri aşağıda belirtilmiştir:
a) Acil durum önlemlerinin devreye alınma
zorunluluğu ortaya çıktığı durumlarda;
1) Üretim faaliyeti gösteren tüzel kişilere 4
üncü maddede yer alan “Acil durum bildirimi”
tanımındaki iletişim araçlarıyla, acil durum talimatı verme kararı
alınır alınmaz en kısa sürede ve gecikme olmaksızın, fakat her halükarda uygulama başlamadan en geç 30 dakika
önce olmak üzere, ilgili BYTM’ler tarafından,
2) Kesinti/kısıntı ihtimali olan kullanıcılara 4 üncü maddede yer alan yer
alan Acil durum bildirimi tanımındaki iletişim araçlarıyla, planlı
zorunlu kesinti/kısıntı uygulama başlamadan önce, söz konusu
kesinti/kısıntı kararı alınır alınmaz en kısa sürede ve gecikme olmaksızın
ilgili BYTM’ler tarafından,
kesinti/kısıntı uygulaması bildirimi yapılır. Bildirim
süresi yukarıdaki koşullar geçerli olmak üzere, kesinti/kısıntı başlamadan önce
30 dakikadan az olamaz.
b) Kesinti/kısıntı ihtimalinin ortadan kalkması durumunda
kullanıcılara yapılan uyarıların iptali, 4 üncü maddede yer alan Acil durum bildirimi tanımındaki iletişim
araçlarıyla, kaldırma kararı alınır alınmaz ve uygulama
başlamadan önce gecikme olmaksızın mümkün olan en kısa sürede ilgili BYTM’ler tarafından planlı kesinti/kısıntı uygulaması
iptal bildirimi yapılır.
c) Kısa bir süre içinde plansız zorunlu kesinti/kısıntı ihtimali olan kullanıcılara; söz konusu karar alınır alınmaz
mümkün olan en kısa sürede veya uygulamadan hemen sonra
4 üncü maddede yer alan Acil durum bildirimi
tanımındaki iletişim araçlarıyla ilgili BYTM’ler tarafından plansız
kesinti/kısıntı uygulaması bildirimi yapılır.
(4) Acil Durum Önlemleri
Prosedürü, TEİAŞ tarafından yayımlanarak kullanıcılara duyurulur. Uygulamada
kullanıcı ile mutabakata varılamadığı durumlarda TEİAŞ, Kurumun görüşünü alır
ve bu çerçevede uygulama yapar.
BEŞİNCİ
BÖLÜM
İşletme İletişimi ve Bilgi Akışı
İşletme iletişimi esasları
Madde 71
MADDE 71- (1) İşletme iletişimi, TEİAŞ ile
kullanıcılar arasında iki yönlü güvenilir bir iletişim sisteminin oluşturulması
esaslarını içerir.
Madde 72 · İşletme iletişimine tabi taraflar
MADDE 72- (1) İşletme iletişim esasları;
a) TEİAŞ’a,
b) TETAŞ’a,
c) İletim sistemine
doğrudan bağlı olarak üretim faaliyeti gösteren tüzel kişilere,
ç) Dağıtım şirketlerine,
d) Serbest tüketicilere,
uygulanır.
İşletme faaliyetlerinin ve olayların bildirilmesi
Madde 73
MADDE 73- (1) TEİAŞ ve kullanıcılar; aşağıdaki
yöntem ve usullere göre, işletme faaliyetleri ve olaylara ilişkin bilgileri
birbirlerine iletir.
(2) Şebekenin işletilmesiyle ilgili olarak TEİAŞ tarafından yürütülen
planlı bir faaliyetin, kullanıcının üretim tesisinin veya şebekesinin
öngörülenden farklı şekilde işletilmesini gerektirmesi durumunda, kullanıcı,
TEİAŞ tarafından MYTM veya BYTM yoluyla gecikmeden haberdar edilir.
(3) Kullanıcı
tarafından gerçekleştirilen, kullanıcının şebekesi veya üretim tesisinin
işletmesiyle ilgili planlı bir faaliyetin, iletim sisteminin öngörülenden
farklı bir şekilde işletilmesini gerektirmesi durumunda, TEİAŞ, kullanıcı
tarafından gecikmeden haberdar edilir. TEİAŞ ise bu durumdan etkilenebilecek
diğer kullanıcılara bildirimde bulunur.
(4) Yukarıdaki
durumlardan birinin meydana gelmesi halinde, buna ilişkin muhtemel riskler ve
sonuçları bildirimde ayrıntılı olarak yer alır. Bu bildirimler, bildirimde
bulunulan tarafa riskin değerlendirilebilmesi ve bundan kaynaklanan
problemlerin çözülebilmesi için yeterli süre tanıyacak şekilde gönderilir.
(5) Sistemde; personel
hatası, teçhizatın ve/veya kontrol teçhizatının yanlış çalışmasından dolayı
ortaya çıkan arıza, hatalı işletme gibi plan dışı olaylara veya normal işletme
şartlarından ayrılmaya yol açan herhangi bir olaya ilişkin bildirimler yazılı
bildirim yapılması için yeterli zamanın olmadığı hallerde; olayın meydana
gelmesinin ardından otuz dakika içinde sözlü olarak yapılır. Daha sonra, faks,
e-posta veya posta yoluyla yazılı olarak teyit edilir.
Önemli olayların bildirilme yükümlülüğü
Madde 74
MADDE 74- (1) Sistem gerilim ve frekansının normal işletme sınırlarının
dışına çıkması, iletim sistemi kararsızlığı, tesis ve/veya teçhizatın aşırı
yüklenmesi ve bunlar sonucu kişi ve/veya kamu haklarına zarar veren olaylar,
önemli olay olarak kabul edilir.
(2) Kullanıcının TEİAŞ’a
bildirdiği bir olayın, iletim sistemi üzerinde önemli bir etkisi olduğuna TEİAŞ
tarafından karar verilmesi halinde, TEİAŞ kullanıcıdan önemli olay raporunu
yazılı olarak hazırlamasını talep edebilir. Bu rapor talep edildikten sonraki
ilk iş günü Ek-16’ya uygun
olacak şekilde hazırlanır ve TEİAŞ’a gönderilir.
(3) TEİAŞ,
gerekli gördüğü takdirde, kullanıcılardan olaya ilişkin önemli olay raporu
hazırlanmasını da talep edebilir.
Uyarılar
Madde 75
MADDE 75- (1) TEİAŞ, iletim
sisteminde meydana gelen önemli olaylardan zarar görmesi muhtemel kullanıcılara
PYS, telefon, paks, faks veya
e-posta yoluyla uyarı gönderir. Bu uyarı, söz konusu olayın muhtemel sebebini,
sistem üzerindeki etkisini ve süresini içerir.
ALTINCI
BÖLÜM
Erişim ve Çalışma Güvenliği
Erişim
Madde 76
MADDE 76- (1) Kullanıcıların veya TEİAŞ’ın mülkiyeti
veya sorumluluğundaki sahalara erişime ilişkin hükümler, TEİAŞ ile kullanıcı
arasında yapılan bağlantı anlaşmasında yer alır.
Çalışma güvenliği
esasları
Madde 77
MADDE 77- (1) Çalışma güvenliği esasları,
bir veya birden fazla kullanıcının taraf olduğu tesis ve/veya teçhizat üzerinde
yapılacak çalışmalarda temel güvenlik önlemlerinin sağlanması ve koordinasyonu
için uygulanacak yöntemleri içerir.
Çalışma güvenliğine tabi taraflar
Madde 78
MADDE 78- (1) Çalışma güvenliği esasları;
a)
TEİAŞ’a,
b)
Dağıtım şirketlerine,
c)
İletim sistemine doğrudan bağlı olarak üretim faaliyeti gösteren tüzel
kişilere,
ç) İletim sistemine
doğrudan bağlı olan serbest tüketicilere
uygulanır.
Güvenlik önlemleri
Madde 79
MADDE 79- (1) Çalışmaya başlamadan önce
kullanıcılar birbirlerinin elektrik kesme ve topraklama ile ilgili güvenlik
önlemlerini onaylar. Kullanıcılar karşılıklı olarak birbirlerine çalışmanın
bittiğini teyid edene kadar güvenlik önlemleri muhafaza edilir. Kullanıcılardan
birinin güvenlik önlemlerinde bir değişiklik meydana gelmesi halinde değişiklik
karşılıklı teyid edilir ve güvenlik önlemleri yeniden onaylanır.
Çalışma izni
isteğinde bulunabilecek yetkili kişiler
Madde 80
MADDE 80- (1) TEİAŞ ve kullanıcı, çalışma izni
isteğinde bulunabilecek yetkili kişiler listesini ismen oluşturur. Yetkili
kişiler listesini, TEİAŞ kullanıcıya, kullanıcı da TEİAŞ’a bildirir. Bu
listelerde bir değişiklik olması halinde yeni liste karşılıklı olarak teyid
edilir.
Çalışma izni isteği
Madde 81
MADDE 81- (1)
Devre dışı kalması halinde iletim ve/veya dağıtım sistemini etkileyen veya
kullanıcılara elektrik enerjisi sağlanmasında kesintiye yol açan bir teçhizat
üzerinde yapılacak önleyici bakım/onarım çalışmaları için çalışmalara
başlamadan önce, güvenlik önlemlerinin alınabilmesi için, çalışma izni isteği,
ilgili yük tevzi merkezine, çalışmayı yapacak kullanıcı tarafından Ek-19’daki
form (Form YTİM-1) doldurulmak suretiyle çalışmanın başlamasından en az bir
hafta önce iletilir. Bazı hallerde zorunlu nedenlerden dolayı bu süre daha kısa
olabilir. İşin koordinasyonuna ve önlemlerin alınabilmesine imkan vermek
amacıyla en az 24 saat önceden izin istenmesi gereklidir. Aksi halde çalışma
izni verilmez.
(2) Çalışma izni
isteğinin ilgili yük tevzi merkezi tarafından kabul edilmesini takiben çalışma
izni verilir. Çalışma izni isteği ancak ilgili yük
tevzi merkezinin onayı ile iptal edilir. Çalışma izni iptali için yapılan
başvurularda Ek-20’de yer
alan form (Form YTİM-2) doldurulur.
(3) Sistemdeki arıza sebebiyle servisten
çıkmış, çıkartılmış ve çıkartılması gereken teçhizat üzerinde yapılacak arızalı
durum çalışmalarında çalışma izni isteğine gerek yoktur.
Çalışmanın başlaması
Madde 82
MADDE 82- (1) Tesis veya teçhizatın devre dışı
edilme, elektrik kesme ve topraklama süreçlerinin
koordinasyonu söz konusu çalışmaya katılan tarafların kontrol merkezleri
tarafından yürütülür. Ek-21’de yer alan form (Form YTİM-3) BYTM
tarafından doldurulur ve söz konusu manevralar bu forma göre yapılır.
(2) Çalışma başlamadan
önce tarafların alacağı güvenlik önlemleri ve bu önlemlerin yeterliliği
üzerinde mutabakat sağlanır ve bu mutabakat tarafların kontrol mahallerinde
yazılı olarak kaydedilir.
(3) Çalışmaya
başlamadan önce, üzerinde mutabakata varılan tüm güvenlik önlemleri taraflarca
alınır. Formda numara, isim ve konum ile belirlenmiş tüm elektrik kesme
noktaları kilitlenir ve teçhizat kartlanır. Bu işlemin tamamlandığı, sahadaki
güvenlik kaydı defterine kaydedilir ve diğer tarafça teyit edilir.
(4) Tüm besleme
noktalarında elektriğin kesilmesini takiben, gerekli topraklamalar yapılır.
Yapılan topraklamalar numara, isim ve konumları ile kontrol edilir.
(5) Topraklama
ayırıcıları topraklı pozisyonda kilitlenir ve bir uyarı levhası konulur.
Topraklamanın tamamlandığı sahadaki güvenlik kaydı defterine kaydedilir ve
diğer tarafça teyit edilir. Çalışma izni; ancak tüm elektrik kesme ve
topraklamanın taraflar arasında önceden mutabakata varıldığı gibi
tamamlanmasından sonra verilir.
(6) Çalışma izninde
yazılı güvenlik önlemlerinin sürdürülmesi ve izin iptali veya iş bitimine kadar
bu önlemlerin kaldırılmaması, izin formunda adı geçen çalışmayı yapacak ekip
şefi veya koordinasyon sorumlusunun sorumluluğundadır.
Güvenlik önlemleri ancak iş bitimi veya çalışma izninin iptali ile
kaldırılabilir.
Çalışmanın
tamamlanması
Madde 83
MADDE 83- (1) Çalışma tamamlandığında;
çalışmayı yapacak ekip şefi veya koordinasyon sorumlusu, sistemdeki topraklama
ve elektrik kesmenin kaldırılabileceği konusunda ilgili BYTM’yi bilgilendirir. Tesis ve/veya teçhizatın yeniden işletmeye
alınması, ilgili BYTM’ler tarafından koordine edilir.
Güvenlik kaydı
Madde 84
MADDE 84- (1) TEİAŞ ve kullanıcı, her işletme
sahasında, o sahadaki güvenlik ile ilgili tüm mesajların kronolojik kaydını
tutar. Bu kayıtlar en az bir yıl süre ile saklanır.
Güvenlikle ilgili
sorumluluklar, eğitim ve çevre
Madde 85
MADDE 85- (1) Taraflardan birinin mülkiyeti
veya sorumluluğundaki bir sahada yer alan bir tesis ve/veya teçhizat üzerinde
çalışma yapan diğer taraf, mülkiyet sahibi tarafın güvenlik kurallarına ve
güvenliğe ilişkin yasal yükümlülüklere göre faaliyet gösterir. Aynı şekilde;
bir kullanıcının mülkiyeti veya sorumluluğundaki bir sahada çalışma yapan
yetkili bir TEİAŞ çalışanı da, kullanıcının güvenlik kurallarına ve güvenliğe
ilişkin yasal yükümlülüklere göre faaliyet gösterir. TEİAŞ ve kullanıcılar bu
konularla ilgili kendi elemanlarına bir yılı aşmayan
periyodlarda eğitim verir.
(2) Taraflardan birinin bağlantıları için; taraflar arasındaki
işletme ve varlık mülkiyeti sınırlarını da kapsayacak şekilde saha düzenini
gösteren veya bu hususa esas teşkil edecek şekil, prensip, temel prosedür, saha
sorumluluk çizelgesi ve manevra şeması talep edilmesi halinde mülkiyet sahibi
tarafça diğer tarafa verilir.
(3) TEİAŞ ile kullanıcılar yaptıkları çalışmalarda çevre korunmasına
yönelik gerekli tedbirleri alırlar.
Madde 86 · Enerji altında bakım çalışmaları
MADDE 86-
(1) TEİAŞ, iletim sisteminde gerekli durumlarda enerji altında bakım
çalışmaları yapabilir veya yaptırabilir.
YEDİNCİ
BÖLÜM
Sistem Toparlanması
Sistem toparlanma
esasları
Madde 87
MADDE 87- (1) Sistem toparlanması, iletim
sisteminin kısmen veya tamamen oturması durumunda, TEİAŞ’ın en az kayıpla,
mümkün olduğunca hızlı ve güvenli bir şekilde arzın müşterilere tekrar
sağlanması esaslarını içerir.
Sistem toparlanmasına
tabi taraflar
Madde 88
MADDE 88- (Değişik:
RG-17/12/2024-32755)
(1) Sistem toparlanması esasları;
a) TEİAŞ’a,
b) İletim sistemine doğrudan bağlı olan üretim ve tüketim
tesislerine ilişkin gerçek veya tüzel kişilere,
c) İthalat yapan tüzel kişilere,
ç) Dağıtım lisansı sahibi tüzel kişilere,
uygulanır.
Toparlanma yeteneği olan üretim tesisleri
Madde 89
MADDE 89- (1) Harici bir enerji kaynağına
ihtiyaç duymadan devreye alınabilen üretim tesisleri, Elektrik Piyasası Yan
Hizmetler Yönetmeliği uyarınca imzalanan oturan sistemin toparlanmasına ilişkin
yan hizmet anlaşmaları kapsamına alınarak, TEİAŞ tarafından toparlanma yeteneği
olan üretim tesisleri olarak belirlenir. Bu tesislerden temin edilen enerji,
iletim sisteminin enerjilenmesi, müşterilerin beslenmesi ve diğer üretim
tesislerinin yeniden devreye alınmasında kullanılır.
(2) Oturan sistemin
toparlanmasına ilişkin yan hizmet alınacak üretim tesislerinde Ek-17’de yer alan
oturan sistemin toparlanması hizmetine ilişkin performans testlerinin
tamamlanması ve ilgili üretim tesislerinin toparlanma yeteneğine sahip
olduğunun tespit edilmesi gereklidir.
(3)
Enterkonneksiyon bağlantıları ve adalardan oluşan enerji sistemleri arasındaki
tesis ve/veya teçhizat, uygun olması halinde, oturan sistemin toparlanması için
kullanılabilir.
Sistem toparlanma planı
Madde 90
MADDE 90- (1) Sistemin toparlanması için oturan sistemin toparlanmasına
ilişkin yan hizmet anlaşmaları kapsamında yer alan üretim tesislerini
kapsayacak şekilde ayrıntılı bir sistem toparlanma planı TEİAŞ tarafından hazırlanır
ve gerektiğinde güncellenir.
(2) Kullanıcı
tarafından izlenecek toparlanma stratejisi bu planda yer alır ve sırasıyla
aşağıdaki gibi uygulanır:
a)
Toparlanma yeteneği olan üretim tesisi etrafında adalardan oluşan birkaç
sistemin kurulması,
b) Yerel yüklerin üretim tesislerinden
beslenmesi,
c)
Ada sistemlerinin birbirleri ile senkronizasyonunun sağlanması,
ç) Sistemin bütününün nihai olarak normal işletmeye
alınması.
(3) Sistem toparlanma
planı; ayrıntılı toparlanma stratejisine ek olarak aşağıdaki hususları da
kapsar:
a)
Toparlanma öncelikleri,
b)
Toparlanma için mevcut tesis ve/veya teçhizat,
c)
TEİAŞ’ın talimatları doğrultusunda veya iletişim arızası olması durumunda
bağımsız hareket ederek, ada sistemleri oluşturacak olan üretim tesislerinin,
dağıtım şirketlerinin ve diğer kullanıcıların izleyeceği kurallar,
ç) Hükümet, medya ve kamuoyunun bilgilendirilmesi.
Sistem toparlanma
planının güncellenmesi
Madde 91
MADDE 91- (1) İletim sistemine yeni tesis ve/veya teçhizatın ilave edilmesi
veya mevcut bazı tesis ve/veya teçhizatın hizmet dışı olması durumunda, TEİAŞ
iletim sistemi toparlanma planını yeniden gözden geçirir ve günceller. Bunun
dışında plan, en az iki yılda bir gözden geçirilir ve güncellenir.
(2) TEİAŞ
iletim sistemini etkileyen gelişmeleri veya değişen şartları göz önünde
bulundurarak planda revizyon yapabilir.
Sistem toparlanma planının uygulanması
Madde 92
MADDE 92- (1) Sistem toparlanma planı;
toparlanma sürecinin taraflarını, sistemin en hızlı ve güvenli şekilde
toparlanmasını sağlamak amacıyla yönlendirir.
(2) Toparlanma planı, üretim tesis ve/veya
teçhizatının emreamadeliğine, zamana, kullanıma ve bakım ihtiyaçlarına bağlı
olarak değişiklik gösterebilir. Toparlanma planının söz konusu değişikliklere
bağlı olarak kısmen veya tamamen uygulanmasının mümkün olamaması durumunda,
TEİAŞ, MYTM vasıtası ile iletim sisteminin durumunu tekrar değerlendirir ve
yeni bir sistem toparlanma planı belirler.
(3) Üretim ve
dağıtım faaliyeti gösteren tüzel kişiler, MYTM tarafından toparlanma süreci boyunca
verilen talimatlara, sistem toparlanma planına aykırı olsa bile uymak
zorundadır.
Sistem toparlanma eğitimi
Madde 93
MADDE 93- (1) Sistem toparlanma planında görev
alacak kullanıcı personelin yeterli mesleki eğitim, nitelik ve deneyim sahibi
olmasının sağlanması, kullanıcının sorumluluğundadır.
SEKİZİNCİ
BÖLÜM
Bağlantı Noktalarındaki Tesis ve/veya Teçhizatın
Numaralandırılma ve İsimlendirilmesi
Madde 94 · Numaralandırma ve isimlendirmenin esasları
MADDE 94- (1) Numaralandırma ve
isimlendirmenin esasları, TEİAŞ ve kullanıcıya ait bağlantı noktalarındaki
tesis ve/veya teçhizatın, şalt merkezlerinin isimlerini de içerecek şekilde
numaralandırılması ve isimlendirilmesine ilişkin sorumlulukların ve
prosedürlerin belirlenmesini kapsar.
(2) Tesis
ve/veya teçhizatın numaralandırılması ve isimlendirilmesi bağlantı noktaları
için hazırlanmış olan manevra şemalarına işlenir.
(3) Tesis
ve/veya teçhizat Ek-24’te verilen formata uygun olarak numaralandırılır ve
isimlendirilir.[36]
Numaralandırma
ve isimlendirmeye tabi taraflar
Madde 95
MADDE 95- (1) Bağlantı noktalarındaki tesis
ve/veya teçhizatın numaralandırılması ve isimlendirilmesi esasları TEİAŞ ile 66
kV ve üzerindeki kullanıcıya uygulanır.
Prosedür
Madde 96
MADDE 96- (1) Bağlantı noktalarındaki tesis
ve/veya teçhizatın numaralandırılması ve isimlendirilmesi hususunda aşağıdaki
prosedüre uyulur:
a)
Bağlantı noktasındaki kullanıcıya ait tesis ve/veya teçhizat, başka bir kullanıcıya
veya TEİAŞ’a ait tesis ve/veya teçhizatla karıştırılmayacak şekilde
numaralandırılır ve isimlendirilir. Bu numara ve isimler hazırlanan manevra
şeması üzerinde açıkça gösterilir.
b)
Manevra şeması numaralandırma ve/veya isimlendirmeyi doğru olarak gösterecek
şekilde tesis ve/veya teçhizatın sahibi tarafından güncellenir. Bu şemanın
güncellenmiş bir kopyası bağlantı noktalarında rahatlıkla görülebilecek şekilde
bulundurulur.
c)
Bağlantı noktaları TEİAŞ tarafından numaralandırılır.
ç) Bir bağlantı noktasındaki numaralandırma ve/veya
isimlendirmeyle ilgili bir anlaşmazlığın ortaya çıkması durumunda TEİAŞ,
uygulanacak numaralandırma ve/veya isimlendirmeyi belirler.
d) Yeni bağlantılar ile ilgili numaralandırma ve
isimlendirme bildirimleri tesis devreye alınmadan en az üç ay önce veya
kullanıcıların mutabakatı ile daha kısa bir süre öncesinden yapılır.
Tesis ve/veya
teçhizatın etiketlenmesi
Madde 97
MADDE 97- (1) Bağlantı noktalarındaki tesis
ve/veya teçhizatın numara ve isimlerini gösteren etiketler her türlü hava
koşuluna dayanabilecek şekilde imal edilmiş olarak devreye alma işleminden önce
TEİAŞ veya kullanıcı tarafından kolayca okunabilir yerlere konulur.
ALTINCI KISIM
Dengeleme Esasları
BİRİNCİ
BÖLÜM
Gün Öncesi Planlama
(Mülga Bölüm: RG-17/12/2024-32755)
Gün öncesi planlama
esasları
Madde 98
MADDE 98- (Mülga: RG-17/12/2024-32755)
Gün öncesi planlamaya
tabi taraflar
Madde 99
MADDE 99- (Mülga: RG-17/12/2024-32755)
Gün öncesi planlama
süreci
Madde 100
MADDE 100-(Mülga: RG-17/12/2024-32755)
Üretim çizelgelerinin
hazırlanması
Madde 101
MADDE 101- (Mülga: RG-17/12/2024-32755)
Madde 102 · Senkronizasyon programı
MADDE 102-(Mülga:
RG-17/12/2024-32755)
Veri sağlama
yükümlülüğü
Madde 103
MADDE 103- (Mülga: RG-17/12/2024-32755)
İKİNCİ
BÖLÜM
Yan
Hizmetler
Yan hizmetlere
ilişkin esaslar
Madde 104
MADDE 104-
(1) İşletme güvenliği ile sistem bütünlüğü ve güvenilirliği sağlanacak şekilde
ve bu Yönetmelikte yer alan arz kalitesi ve işletme koşullarına ilişkin
kriterler doğrultusunda sistemin işletimini sağlamak üzere aşağıdaki yan
hizmetler kullanılır:
g) (Ek: RG-17/12/2024-32755) Talep tarafı katılımı.
ğ) (Ek: RG-17/12/2024-32755) Sınırlı frekans
hassasiyet modu.
(2) Yan hizmetler, Elektrik Piyasası Yan Hizmetler Yönetmeliği hükümlerine göre
ilgili yan hizmet anlaşmasını imzalamış ve/veya TEİAŞ tarafından düzenlenen
ihaleler ve/veya dengeleme ve uzlaştırma işlemlerini düzenleyen ilgili mevzuat
hükümlerine göre Dengeleme Güç Piyasası vasıtasıyla seçilmiş tüzel kişiler
tarafından sağlanır.
(3) (Değişik: RG-17/12/2024-32755) Yan
hizmet sunacak olan tüzel kişiler ilgili yan hizmete katılımları için
tesislerine gerekli sistem ve teçhizatı kurmak, test ederek servise almak
zorundadır.
(4)[39] Yan hizmetler
kapsamında, elektrik depolama tesislerinin hangi teknik kriterlere uygun olarak
kullanılabileceği, TEİAŞ tarafından hazırlanarak ilan edilen teknik kriterler
çerçevesinde belirlenir.
(5)
Primer frekans kontrol, sekonder frekans kontrol ve tersiyer frekans kontrol
hizmetlerini bir arada sunan bir ünite için primer frekans kontrol rezerv
miktarının, sekonder frekans kontrol rezerv miktarının ve tersiyer frekans
kontrol rezerv miktarının dağılımı aşağıdaki şekilde gösterildiği gibi olmak
zorundadır.
(7) Bu maddenin beşinci fıkrasındaki şekilde ve altıncı fıkrasındaki
formüllerde geçen;
Pmax
Ünitenin emreamade kapasitesini,
Pmin
Ünitenin tasarlanmış asgari çıkış seviyesini,
PmaxRS
Ünitenin sekonder frekans kontrol hizmeti kapsamında sunabildiği azami çıkış
gücü seviyesini,
PminRS
Ünitenin sekonder frekans kontrol hizmeti kapsamında sunabildiği asgari çıkış
gücü seviyesini,
PmaxRT
Ünitenin tersiyer frekans kontrol hizmeti kapsamında
sunabildiği azami çıkış gücü seviyesini,
PminRT
Ünitenin tersiyer frekans kontrol hizmeti kapsamında
sunabildiği asgari çıkış gücü seviyesini,
RPA
Ünitenin primer frekans kontrol hizmeti sunduğu aralığı,
RP
Ünitenin sağladığı primer frekans kontrol rezerv miktarını,
RSA
Ünitenin sekonder frekans kontrol hizmeti sunduğu aralığı,
RS
Ünitenin sağladığı sekonder frekans kontrol rezerv miktarını,
RT+
Üniteye yük alma talimatı vermek suretiyle sağlanan tersiyer frekans kontrol rezerv miktarını,
RT-
Üniteye yük atma talimatı vermek suretiyle sağlanan tersiyer frekans kontrol rezerv miktarını,
ifade eder.
Primer frekans
kontrolü
Madde 105
MADDE 105- (1) Üretim tesisi, primer frekans
kontrol hizmeti kapsamında, üretim ve tüketimin birbirine eşit olmaması
durumunda sapmaya uğrayan sistem frekansını, sabit bir değerde dengelemek için
gün öncesinde bildirdiği primer frekans kontrol rezerv miktarını ayarlanan hız
eğim değeri oranında frekans sapması süresince merkezi müdahale olmaksızın,
otomatik olarak sağlamak suretiyle katkıda bulunacaktır.
(2) Primer frekans
kontrol yedeği Ek-17’de yer
alan primer frekans kontrol performans testleri sonucunda primer frekans
kontrol hizmeti verme yeterliliğine sahip olduğu tespit edilen üretim
tesislerinden sağlanacaktır.
(3) Primer
frekans kontrol rezerv miktarı hiç bir kesintiye maruz kalmadan her zaman,
emreamade olmak zorundadır. Ünitenin çalışma aralığı, MYTM tarafından aksi
istenmedikçe, primer frekans kontrol rezerv miktarının (RP) sürekli ve sabit
olarak sağlanabilmesi amacıyla, ayarlanmış çıkış gücü değerinin (Pset),
nominal aktif gücü etkileyen işletme şartlarına göre sürekli olarak
değiştirilmesi yoluyla ayarlanır. Buna göre, sistem frekansında 200 mHz’lik bir
düşme olması durumunda ünite çıkış gücünü RP kadar arttırabilecek bir Pset
değerinde çalıştırılmalı, sistem frekansında 200 mHz’lik bir yükselme olması
durumunda ise ünite çıkış gücünü RP kadar azaltabilecek bir Pset
değerinde çalıştırılmalıdır.
(4)
Ünitelerin primer frekans kontrol performansı, sistem frekansında sapma olması
durumunda bildirilen primer frekans kontrol rezerv miktarını en fazla 30 saniye
içinde hız regülatörünün ayarlandığı hız eğimine göre etkinleştirebilecek ve
eriştiği bu çıkış gücünü en az 15 dakika sürdürebilecek yeterlilikte olmak
zorundadır. Ünite, aktif güç çıkışını arttırarak veya azaltarak sistem
frekansındaki sapmayı sürekli takip etmeli ve beklenen tepkiyi otomatik olarak
vermelidir. Sistem frekansındaki sapma süresince primer frekans kontrolü
kesintisiz olarak sürdürülmelidir.
(5) (Mülga:RG-21/1/2025-32789)
(6)
Ünitelerin hız eğim ve ölü bant değerleri, ayarlanabilir yapıda olmak
zorundadır. Primer frekans kontrolü performans testleri sırasında ayarlanan hız
eğimi değeri, normal işletme sırasında da sürekli olarak kullanılır ve TEİAŞ
tarafından aksi belirtilmedikçe değiştirilemez. Ünitenin sağlayacağı primer
frekans kontrol rezerv miktarı, nükleer güç santralleri için ünite kurulu
gücünün en az %2 si, diğer santraller için ünite kurulu gücünün en az %5 i
olmalıdır. Ünitelerin hız kontrol sisteminin ölü bandı istendiğinde 0 (sıfır)
olarak ayarlanabilmelidir. Sistemin ihtiyacına göre hız eğim ve ölü bant
değerlerinin TEİAŞ tarafından farklı bir değerde olması istenmesi halinde, bu
değerler TEİAŞ tarafından belirlenen şekilde ayarlanmalıdır.”[40][41]
(7)
Santral ünitesinin hız eğimi, Elektrik Piyasası Yan Hizmetler Yönetmeliği çerçevesinde
imzalanan primer frekans kontrol hizmet anlaşması ile belirlenen azami primer
frekans kontrol rezerv kapasitesine göre aşağıdaki formül uyarınca hesaplanır:
(9) Santral ünitesinin
belirli bir frekans sapması karşılığında sağlayacağı primer frekans kontrol
tepkisi ilgili ünitenin hız eğimine bağlıdır. Aşağıdaki şekilde aynı primer
frekans kontrol rezerv miktarını sağlayan ancak farklı hız eğimi değerlerine
ayarlanmış olan (a) ve (b) ünitelerinin çıkış gücü değişimleri gösterilmiştir.
(10) Primer
frekans kontrol hizmeti sunan ünitelerin işletme esnasında sistemdeki frekans
sapmalarına göre aktif güç çıkışı değişimi aşağıdaki grafikte gösterildiği gibi
olmak zorundadır.
f0
Ünite
kontrol sisteminin frekans sapmalarına tepki vermediği frekans aralığını (Ölü
bant, Hz),
RP
Ünitenin sağladığı primer frekans kontrol rezerv miktarını,
DfG
Ünitenin ölü banttan sonra algıladığı frekans sapma
miktarını,
Df
Sistem frekansındaki sapma miktarını,
ifade eder.
(12) İşletme koşullarında üniteye altıncı fıkra uyarınca ölü bant konulmuşsa, azami primer frekans kontrol rezerv kapasitesine
göre ayarlanması gereken hız eğim değeri hesaplanırken, hız eğim formülündeki
Df yerine onbirinci fıkrada yer alan DfG
(DfG = 0,2-f0) kullanılır.
Sınırlı frekans hassasiyet modu
MADDE 105/A- (Ek: RG-17/12/2024-32755)
(1) Sınırlı frekans hassasiyet modlarında çalışan üretim
tesisleri, sistem frekansının sınırlı frekans hassasiyet modları için
belirlenen limitlerin dışına çıkması durumunda aktif çıkış güçlerini otomatik
olarak ayarlamakla yükümlüdür.
(2) Sınırlı frekans hassasiyet modları için droop ayarı
ilgili yan hizmet anlaşmasında belirtilen değere ayarlanır.
(3) Aşağıda belirtilen şartların tamamını taşıyan üretim tesislerine
ait üniteler, sınırlı frekans hassasiyeti düşük frekans modunda çalışmakla
yükümlüdür:
a) Kayıtlı olduğu UEVÇB’si yan hizmet birimi olan.
b) Kurulu gücü 60 MW ve üzeri olup primer frekans kontrol
yeterliliği olan.
c) Devrede olup nominal aktif güç değerinin altında üretim
yapan.
ç) İlgili saatte primer frekans kontrol rezervi yükümlülüğü
olmayan.
(4) Aşağıda belirtilen şartların tamamını taşıyan üretim tesislerine
ait üniteler sınırlı frekans hassasiyeti yüksek frekans modunda çalışmakla
yükümlüdür:
a) Kayıtlı olduğu UEVÇB’si yan hizmet birimi olan.
b) Kurulu gücü 60 MW ve üzeri olup frekans değişimine tepki
verebilen ünitelere sahip üretim tesisleri.
c) Devrede olup MKÜD üzerinde üretim yapan.
ç) İlgili saatte primer frekans kontrolü rezerv yükümlülüğü
olmayan.
Sekonder frekans
kontrolü
Madde 106
MADDE 106- (1) Sistem frekansının nominal
değerine ve komşu elektrik şebekeleriyle olan toplam elektrik enerjisi alış
verişinin programlanan değerine getirilmesi amacıyla Elektrik Piyasası Yan
Hizmetler Yönetmeliği hükümlerine göre tedarik edilen ve sekonder frekans kontrolüne katılmaları zorunlu olan üretim
tesislerinin aktif güç çıkışlarını, MYTM’de bulunan otomatik üretim kontrol
programı tarafından gönderilecek sinyalleri alan ve işleyen teçhizat ile
arttırmaları veya azaltmaları esastır.
(2) Sekonder frekans
kontrol yedeği Ek-17’de yer
alan sekonder frekans kontrol performans testleri sonucunda sekonder frekans kontrol
hizmeti verme yeterliliğine sahip olduğu tespit edilen üretim tesislerinden
sağlanır.
(3) Sekonder
frekans kontrol hizmeti sunan ünite, blok veya santralın çıkış gücündeki
değişimin başlaması için maksimum gecikme süresi 30 saniye olmalı ve testler sonucunda
belirlenen yüklenme hızına uygun olarak istenen üretim düzeyine erişilmelidir.
Sekonder frekans kontrol hizmeti sağlayacak santrallardaki yüklenme hızı
oranı yakıt tipine bağlı olarak aşağıdaki şekilde olmak zorundadır:
a) Doğalgaz
yakıtlı üretim tesislerinin, için 200
MW’in altında nominal aktif gücü olan gaz
türbinlerinin çıkış gücündeki toplam değişikliğin gaz türbinlerine ait türbin
nominal aktif gücünün dakikada en az %6’sı kadar,
b) Doğalgaz
yakıtlı üretim tesislerinin, 200 MW
ve üzerinde nominal aktif gücü olan gaz
türbinlerinin çıkış gücündeki toplam değişikliğin gaz türbinlerine ait türbin
nominal aktif gücünün dakikada en az %4’ü kadar,
c) Doğalgaz
yakıtlı gaz motoru ile motorin ve fueloil yakıtlı üretim tesisleri için
nominal aktif gücün dakikada en az %6’sı kadar,
ç)
Rezervuarlı hidroelektrik üretim tesisleri için nominal aktif gücün
saniyede %1,5 ile %2,5’i arasında,
d) (Değişik:
RG-17/12/2024-32755) Yakıt olarak taş kömürü kullanan üretim tesisleri için
nominal aktif gücün dakikada en az %2’si kadar,
e) (Değişik:
RG-17/12/2024-32755) Yakıt olarak linyit kullanan üretim tesisleri için
nominal aktif gücün dakikada en az %1’i kadar,
f) Nükleer
güç santralları için nominal aktif gücün dakikada %1 ile %5’i arasında.
(4) Nükleer güç santrallarının sekonder frekans kontrolüne
katılacağı dönemlerdeki yüklenme hızı dakikada minimum %1 oranında olmak
zorundadır. Nükleer güç santrallarının sekonder frekans
kontrolüne katılacağı dönemler ve hangi hallerde sekonder frekans kontrolüne
katılamayacağı hususları, güvenli işletme koşulları dikkate alınarak nükleer
güç santralı işleticisi ile sistem işletmecisi arasında imzalanacak sekonder
frekans kontrol hizmet anlaşmasında belirlenir.
(5) Üçüncü fıkrada belirtilenler dışında bir yakıt kullanan üretim tesisleri, kendisine en yakın
kalorifik değere sahip olan yakıt tipi sınıfında değerlendirilir.
(6) Üretici, sekonder frekans kontrol hizmetini ünite, blok veya
santralın çalışma aralığı içinde sağlar. Ünite, blok
veya santralın çalışma aralığı, minimum kararlı üretim
seviyesi ile ek önlem almadan ulaşılabilecek maksimum
çıkış gücü arasındaki yük değişiminin yapılabileceği bölgedir.
(7) Ünitenin, sekonder frekans kontrolüne katılımının primer frekans
kontrolü performansını azaltıcı etkisi olmamalıdır.
(8) Sistem
bazında, sekonder frekans kontrolü sonucunda frekansın nominal değerine ve
komşu elektrik şebekeleriyle olan toplam elektrik enerjisi alış verişinin
programlanan değerine gelmeye başlaması için maksimum gecikme süresi 30 saniye
olmalı ve düzeltme işlemi maksimum 15 dakika içinde tamamlanmalıdır.
MADDE 108- (1) Anlık talep kontrolü 66
ncı madde hükümleri uyarınca yürütülür.
Talep tarafı
katılımı
MADDE 108/A- (Ek:
RG-17/12/2024-32755)
(1) Sistem
işletmecisi, kritik aylar içerisinde kritik olarak ilan edilen günlerde,
talimatı doğrultusunda hizmete katılan toplayıcılar vasıtasıyla tüketim
tesislerinin elektrik enerjisi tüketim miktarının düşürülmesi yoluyla talep
tarafı katılımı hizmeti alabilir.
(2) Talep tarafı
katılımı hizmeti Elektrik Piyasası Yan Hizmetler Yönetmeliğinin ilgili
hükümleri uyarınca yürütülür.
(3) Talep tarafı
katılımı hizmetine katılacak olan toplayıcılar, toplayıcılık hizmet anlaşması
imzaladıkları tüketim tesislerini, sayaç bazında iletim sistem işletmecisine
kaydettirmek ve sistem işletmecisinin veri iletişimine ilişkin talep ettiği
teknik yeterlilikleri sağlamakla yükümlüdür.
(4) Talep tarafı
katılımı hizmeti, Ek-17’de yer alan talep tarafı katılımı hizmetinin
sağlanmasına ilişkin performans testleri sonucunda talep tarafı katılımı
hizmeti verme yeterliliğine sahip olduğu tespit edilen toplayıcılardan tedarik
edilir.
Reaktif güç kontrolü
Madde 109
MADDE 109-
(1) (Değişik:RG-21/1/2025-32789) Kurulu gücü 30 MW ve üzerinde olup
iletim sisteminden bağlı olan lisanslı ve lisanssız tüm üretim tesisleri ile
depolama tesislerinden;
a) Termik ve
hidrolik üretim tesisleri, aşırı ikazlı olarak 0,85 ve düşük ikazlı olarak 0,95
güç faktörleri arasında otomatik gerilim regülatörü vasıtasıyla
sürekli olarak ve/veya öncelikle BYTM ve ardından iletim sistem işletmecisinin
talimatları doğrultusunda,
b) Rüzgar enerjisi
tesisleri ile güneş enerjisine dayalı fotovoltaik üretim tesisleri,
EK 18’de belirtilen sınırlar dâhilindeki güç faktörü değerleri için her
noktada,
c) Birden çok
kaynaklı elektrik üretim tesisleri ile depolamalı elektrik üretim tesisleri ve
müstakil elektrik depolama tesisleri 109/A maddesi kapsamında,
ç) Enerji ve
Tabii Kaynaklar Bakanlığınca proje onayı 1/6/1996 tarihinden önce yapılmış veya
sözleşme yürürlük tarihi 1/6/1996 tarihinden önce olan üretim tesisleri,
reaktif güç destek hizmeti performans testlerinden muaf olup bu üretim
tesislerinin sağlaması gereken zorunlu reaktif güç değerleri, aşırı ikazlı
olarak nominal aktif güçlerinin %20’sinden ve düşük ikazlı olarak
nominal aktif güçlerinin %15’inden düşük olmayacak şekilde,
d) TEİAŞ ile
bağlantı anlaşmasını 24/9/2008 tarihinden önce yapmış olan rüzgar enerjisine
dayalı üretim tesisleri, reaktif güç destek hizmeti performans testlerinden
muaf olup bu üretim tesislerinin sağlaması gereken zorunlu reaktif güç
değerleri, aşırı ikazlı olarak
santral kurulu güçlerinin %15’inden ve düşük ikazlı olarak nominal aktif güçlerinin
%15’inden düşük olmayacak şekilde,
reaktif güç
kontrolüne katılımları zorunludur. Bununla birlikte, üretim üniteleri
step-up transformatörleri ile 154 kV – 400 kV iletim
sistemine direk olarak bağlı olmayan ve üretim ile tüketim tesisleri aynı
üretim barasında bulunan, bu tüketim tesislerinin elektrik, ısı
ve/veya buhar ihtiyaçları doğrultusunda çalışan ve bu
durumu TEİAŞ’a ispatlayan üretim tesisleri bu madde kapsamından
muaftır.
(2) Elektrik Piyasası Yan
Hizmetler Yönetmeliği hükümleri uyarınca aşırı ikazlı olarak 0,85 ve düşük ikazlı olarak 0,95 güç
faktörleri arasında nominal aktif güç seviyesinde çıkış
verilmesini sağlayan kapasitenin dışındaki reaktif güç kapasitesi sağlamak
ve/veya senkron kompansatör olarak çalışmak üzere reaktif güç kontrolüne
ilişkin yan hizmet anlaşması kapsamında bulunan üretim tesislerinin otomatik
gerilim regülatörü vasıtasıyla ve/veya öncelikle BYTM ve ardından iletim veya
dağıtım sistem işletmecisinin talimatları doğrultusunda reaktif güç kontrolüne
katılımları zorunludur.
(3) (Mülga:RG-21/1/2025-32789)
(4) TEİAŞ ile reaktif güç
kontrolü hizmeti sağlanmasına ilişkin yan hizmet anlaşması imzalamış olan
üretim tesislerinin sistem gerilimini düzenlemek amacıyla jeneratör veya senkron kompansatör olarak çalışması suretiyle sisteme reaktif
güç verilmesi veya sistemden reaktif güç çekilmesine ilişkin talimatlar BYTM
ve/veya sistem işletmecisi
tarafından ilgili üretim tesislerine bildirilir. Verilen talimatlar kapsamında
ünitelerin güç transformatörlerinin kademe ayarlarına ilişkin detaylar da yer
alır. Üretim tesisinin belirtilen güç faktörleri arasında dakikalar içinde
tepki vermesi ve söz konusu tepkiyi sınırsız defa sağlaması esastır.
Talimatların sona ermesine ilişkin bildirimler yine BYTM ve/veya sistem işletmecisi tarafından ilgili üretim
tesislerine yapılır.
(5) Bu madde
kapsamındaki üretim tesisleri, yukarıdaki fıkralarda
açıklanan yöntemlerle bağlı oldukları yüksek gerilim
barasının gerilim değerini ayarlayabilmek için, ilgili kontrol sistemlerine
istenilen yüksek gerilim ayar değerini girmek suretiyle yüksek gerilim barasını
kontrol edebilen bununla beraber yüksek gerilim bara ayar değerinin sistem işletmecisi tarafından uzaktan
kontrol sistemi aracılığıyla gönderilmesi halinde de bu yüksek gerilim ayar
değerini otomatik olarak alan ve yüksek gerilim barası kontrolünü bu yüksek
gerilim ayar değeri doğrultusunda yapabilecek olan kontrol sistemini kurmakla
yükümlüdür.
Birden çok kaynaklı elektrik üretim tesisleri
ile depolamalı elektrik üretim tesisleri ve müstakil elektrik depolama
tesislerinde reaktif güç kontrolü
MADDE 109/A-(Ek:RG-21/1/2025-32789)
(1) Birden çok kaynaklı elektrik üretim
tesislerinden ana kaynağı 109 uncu madde kapsamında reaktif güç kontrolüne
katılmakla yükümlü olan üretim tesislerinden mekanik gücü 5 MW ve üzeri olan
yardımcı kaynak ünitesi kuran üretim tesislerine ait dengeleme birimi olmayan
can suyu üniteleri hariç tüm üniteler ile iletimden bağlı ve kurulu gücü 30 MW
ve üzeri olan depolamalı elektrik üretim tesisleri ve müstakil elektrik
depolama tesisleri bu maddede belirtilen reaktif güç miktarlarını, şebekeye
bağlantı noktasında sağlamakla yükümlüdür.
(2) Birden çok kaynaklı elektrik üretim
tesislerinden ana kaynak ünitesi veya üniteleri ile birlikte yardımcı kaynak
ünitesi veya üniteleri reaktif güç kontrolü sağlamakla yükümlü olan üretim
tesisleri, yardımcı kaynak ünitesinin ve depolamalı elektrik üretim tesisleri
ile müstakil elektrik depolama tesisleri ilgili tesisin kabul tarihi itibarıyla
120 gün içerisinde, EK 17’de yer alan sistem bağlantı noktasında reaktif güç
destek hizmeti performans test prosedürleri kapsamında, yapılan
testler sonucunda alacağı reaktif güç destek hizmeti yan hizmet test
sertifikasını TEİAŞ’a sunmakla yükümlüdür.
(3) Ana kaynağı rüzgâr veya güneş
enerjisine dayalı olmayan birden çok kaynaklı elektrik üretim tesisleri, ana
kaynağına dayalı üretim birimi devrede iken toplam aktif çıkış gücü, kurulu
gücünün %100’ü ile MKÜD arasında iken iletim sistemine bağlı oldukları noktada;
a) Ana kaynak ünitelerinin güç faktörü 0,85
değerine kadar olan üretim tesisleri aşırı ikazlı olarak devrede olan ana
kaynak ünitelerinin kurulu güçlerinin %55’i kadar ve güç faktörü 0,85’ten büyük
olan üretim tesisleri ise devrede olan ana kaynak ünitelerinin kurulu
güçlerinin %30’una kadar reaktif güç değerine,
b) Düşük ikazlı olarak devrede olan ana
kaynak ünitelerinin kurulu güçlerinin %40’ı kadar reaktif güç değerine,
kadar reaktif güç desteğini şekilde
gösterildiği üzere sağlamakla yükümlüdür.
(4) Ana kaynağı rüzgâr veya güneş
enerjisine dayalı olan birden çok kaynaklı elektrik üretim tesisleri, ana
kaynağına dayalı üretim birimi devrede iken, ana kaynağının türü doğrultusunda
EK 18’de belirlenen reaktif güç miktarlarına ulaşmakla yükümlüdür.
(5) Birden çok kaynaklı elektrik üretim
tesislerinin, ana kaynağına dayalı üretim biriminin devrede olmadığı
durumlarda, yardımcı kaynağının türü doğrultusunda bu Yönetmelikte belirlenen
reaktif güç miktarlarına ulaşmakla yükümlüdür. Bu doğrultuda;
a) Yardımcı kaynağı rüzgâr enerjisi olan
üretim tesisleri, EK 18’de yer alan Şekil E.18.3
kapsamında belirlenen reaktif güç kapasite eğrisine tekabül eden reaktif güç
değerlerini sağlamakla yükümlüdür.
b) Yardımcı kaynağı güneş enerjisi olan
üretim tesisleri, EK 18’de yer alan Şekil E.18.4 kapsamında belirlenen
reaktif güç kapasite eğrisine tekabül eden reaktif güç değerlerini sağlamakla
yükümlüdür.
c) Yardımcı kaynağı rüzgâr ve güneş
enerjisi dışında bir kaynak olan birden çok kaynaklı elektrik üretim tesisleri,
bu Yönetmeliğin ilgili hükümleri doğrultusunda genaratör terminalinde
aşırı ikazlı olarak 0,85 güç faktörü, düşük ikazlı olarak 0,95 güç faktörüne
tekabül eden reaktif güç değerlerini sağlamakla yükümlüdür.
(6) İletim sisteminden bağlı müstakil
elektrik depolama tesisleri, kurulu gücünün %40’ı kadar reaktif güç desteği
vermekle yükümlüdür.
(7) Depolamalı elektrik üretim
tesislerinin, üretim tesisi devrede iken, üretim tesisinin türü doğrultusunda
EK 18’de belirtildiği şekilde reaktif güç desteği vermekle yükümlüdür. Üretim
tesisinin devrede olmadığı durumlarda, tesis bünyesindeki depolama ünitesi
kurulu gücünün %40’ı kadar reaktif güç desteği vermekle yükümlüdür.
Madde 110 · Oturan sistemin toparlanması
MADDE 110- (1) Oturan sistemin
toparlanması Beşinci Kısmın Yedinci Bölümünde yer alan hükümler uyarınca
yürütülür.
Madde 111 · Bölgesel kapasite kiralama
MADDE 111- (1) TEİAŞ tarafından yürütülen
teknik çalışmalar neticesinde gerekli görülmesi durumunda Elektrik Piyasası Yan
Hizmetler Yönetmeliği hükümleri uyarınca Enerji ve Tabii Kaynaklar
Bakanlığı ve Kurumun onayı ile düzenlenen ihaleler vasıtasıyla yeni üretim
tesislerinin kapasiteleri ve/veya mevcut üretim tesislerine eklenen ünitelerin
kapasiteleri TEİAŞ tarafından kiralanabilir. TEİAŞ tarafından yürütülen teknik
çalışmalar neticesinde hesaplanan bölgesel bazda bir yıl boyunca puant yükün
karşılanamama olasılığı 39 uncu maddenin ikinci fıkrasında yer alan puant yükün karşılanamama olasılığı ile karşılaştırır.
TEİAŞ tarafından hesaplanan puant yükün karşılanamama olasılığının 39
uncu maddesinin ikinci fıkrasında yer alan hedef değerin
üstünde olduğu tespit edilen bölgeler için bölgesel kapasite kiralama ihtiyacı
tespiti yapılır.
(2)
Bölgesel kapasite kiralanmasına yönelik ihalelerin düzenlenmesi, bölgesel
kapasite kiralanması hizmeti sağlayabilecek üretim tesislerinin seçilmesi,
bölgesel kapasite kiralanmasına ilişkin yan hizmet anlaşmalarının imzalanması
ve ilgili finansal işlemler Elektrik Piyasası Yan Hizmetler Yönetmeliği
hükümleri uyarınca yürütülür.
ÜÇÜNCÜ
BÖLÜM
Gerçek Zamanlı Dengeleme
Gerçek zamanlı
dengeleme esasları
Madde 112
MADDE 112- (1) Gerçek
zamanlı dengeleme esasları, gerçek zamanda ortaya çıkan arz ve talep
dengesizliklerinin giderilmesi amacıyla MYTM’nin dengeleme güç piyasası ve/veya
yan hizmetler kapsamında gerçekleştirmiş olduğu faaliyetler ile dengeleme güç
piyasasına katılan piyasa katılımcılarının ve/veya yan hizmet sağlayan tüzel
kişilerin, teknik ve ticari parametreleri PYS aracılığıyla MYTM’ye bildirmeleri ve MYTM tarafından kendilerine bildirilen
talimatları yerine getirmeleri ile ilgili hususları içerir.
(2) Gerçek zamanlı
dengeleme;
a) Primer frekans kontrol
hizmeti ve sekonder frekans kontrol hizmeti sağlayan üretim tesislerinin
otomatik olarak çıkış güçlerini artırmaları ya da azaltmaları,
b) Dengeleme güç piyasası
kapsamında dengeleme birimlerinin, MYTM tarafından verilen talimatlar ile yük
almaları ve/veya yük atmaları,
c) Gerçek zamanda yeterli
tersiyer yedeğin sağlanabilmesi amacıyla bekleme yedeklerinin devreye alınması,
ç) 63-70 inci
maddeler kapsamında acil durum önlemlerinin uygulanması,
suretiyle gerçekleştirilir.
(3) Gerçek
zamanlı dengeleme kapsamında verilen talimatlar gerekli görülmesi durumunda
birinci fıkrada belirtilen ve MYTM tarafından verilen talimatlar ayrıca BYTM
tarafından da ilgili gerçek zamanlı dengelemeye tabi taraflara PYS, telefon,
faks veya paks gibi iletişim araçları ile iletilebilir.
Gerçek zamanlı
dengelemeye tabi taraflar
Madde 113
MADDE 113- (1) Gerçek zamanlı dengeleme
esasları;
a) TEİAŞ’a,
b) Dengeleme güç
piyasasına katılan piyasa katılımcılarına,
c) Yan hizmet sağlayan
tüzel kişilere,
ç) Enterkonnekte
ülkelerin sistem işletmecilerine,
d) Dağıtım şirketlerine,
e) Serbest tüketicilere,
uygulanır.
Gerçek zamanlı
dengeleme prosedürü
Madde 114
MADDE 114- (1) Aşağıda belirtilen durumlardan bir
ya da birden fazlasının meydana gelmesi durumunda gerçek zamanlı dengeleme
prosedürü uygulanır:
a) Sistemde bir üretim
ve/veya tüketim tesisinin devre harici olması,
b) Arz ve talep arasında
dengesizlik oluşması,
c) Sistem frekansında
sapma olması,
ç) Primer ve/veya
sekonder frekans kontrol yedeklerinin kullanılması sebebiyle, söz konusu
yedeklerin serbest bırakılması ihtiyacının ortaya çıkması,
d) Tersiyer frekans
kontrolü yedeklerin kullanılmasına rağmen tersiyer frekans kontrolü yedeği ihtiyacının devam etmesi,
e) Sınır ötesi elektrik
ticareti programında sapma olması.
(2) Gerçek zamanlı
dengeleme prosedürü aşağıda belirtilen adımlardan meydana gelir:
a) Primer frekans kontrol
hizmeti sağlayan tüzel kişiler, MYTM’ye bildirmiş oldukları primer frekans
kontrol rezerv miktarı doğrultusunda ve/veya primer frekans kontrol hizmeti
sağlamak üzere MYTM’den almış oldukları rezerv sağlanmasına ilişkin talimatlar
çerçevesinde primer frekans kontrol hizmeti sağlarlar. Primer frekans kontrol
hizmeti sağlayan üniteler, sistem frekansının düşmesi durumunda, frekanstaki
düşmeye karşılık çıkış güçlerini 105 inci maddede
belirtildiği şekilde otomatik olarak artırırlar. Sistem frekansının yükselmesi
durumunda ise, söz konusu üniteler çıkış güçlerini 105 inci maddede belirtildiği şekilde otomatik olarak azaltırlar.
b) Sekonder frekans
kontrol hizmeti sağlayan tüzel kişiler, MYTM’den almış oldukları rezerv
sağlanmasına ilişkin talimatlar çerçevesinde sekonder frekans kontrol hizmeti
sağlarlar. Sekonder frekans kontrol hizmeti sağlayan üniteler, otomatik üretim
kontrol programından almış oldukları sinyaller çerçevesinde çıkış güçlerini
artırırlar veya azaltırlar.
c) MYTM, sistemde aktive edilmiş olan sekonder frekans kontrol yedeğini
sürekli olarak takip eder. Sistemde sürekli bir arz-talep dengesizliği
yaratacak şekilde bir üretim veya tüketim tesisinin devre harici olması veya
sekonder frekans kontrol yedeğinin aynı yönde uzun süreli olarak
kullanıldığının gözlemlenmesi durumunda, MYTM aktive edilmiş olan sekonder
frekans kontrol yedeğini serbest bırakacak miktarda tersiyer frekans kontrol yedeğini, dengeleme güç piyasası kapsamında verilen yük
alma, yük atma talimatları ile sağlar. Ayrıca tersiyer frekans kontrol yedeği, sekonder frekans kontrol yedeği ile birlikte primer
frekans kontrol yedeğinin serbest kalmasını sağlamak amacıyla kullanılabilir.
ç) MYTM, sistemde meydana
gelen uzun süreli bir arz-talep dengesizliğinin tersiyer kontrol yedekleri ile
giderilmesi sebebiyle sistemde gerçek zamanlı dengeleme amacıyla yeterli
miktarda tersiyer kontrol yedeğinin kalmadığının tespit edilmesi durumunda,
varsa bekleme yedeklerinin devreye alınması suretiyle tersiyer yedek
sağlayabilir.
d) Gerçek zamanlı dengeleme kapsamında 63-70 inci
maddelerde yer alan acil durum önlemleri uygulanabilir.
(3) Gerçek zamanlı
dengeleme prosedürü kapsamında ikinci fıkrada belirtilen adımların birbiri ile
ilişkisi aşağıdaki şekilde gösterilmiştir.
(4) MYTM, gerektiğinde
üretim-tüketim planını yeniden optimize edebilir.
İletim sistemi
kısıtları
Madde 115
MADDE 115 – (1) İletim sistemi kısıtı, iletim kapasitesine duyulan toplam
talebin, bütün güvenlik kriterleri ve iletim sisteminde oluşabilecek
belirsizlikler de dikkate alındıktan sonra belirlenen ve kullanıma sunulan
iletim kapasitesinin üzerinde olması durumlarını kapsar.
(2) Aşağıda belirtilen
durumlar sonucunda iletim sisteminin bir bölümünü veya tamamını etkileyebilecek
aşırı yüklenmelerin ve/veya gerilim değişimlerinin oluşması nedeniyle iletim
sistemi kısıtları oluşabilir.
a)
Üretim tesisleri, iletim hatları, trafolar/ototrafolar, bara, kesici, ayırıcı ve
benzeri teçhizatların arızalanması
ve/veya bu teçhizatların test, bakım, onarım, revizyon gibi nedenlerle servis
harici edilmeleri,
b)
Elektrik sisteminin normal işletilmesi sırasında iletim sisteminin belirli
bölümünde normal işletme koşullarının sağlanamaması veya güç salınımları,
c)
İletim hatlarının ve/veya trafolar/ototrafoların
nominal kapasitesinde yüklenebilmesini sınırlandıracak daha düşük kapasiteli
teçhizatın (iletken kesiti, akım trafosu oranı, ayırıcı, hat tıkacı ve benzeri) bulunması,
ç) Birden fazla teçhizatın aynı anda servis harici olması sonucu
kaskat (ardışıl) arızalar.
(3) İletim sisteminin, tek
bir şebeke elemanının arızasından sonra işletmede kalan elemanlarla bu tek
arızanın sebep olduğu akış değişikliklerine dayanabilecek şekilde, N-1
kriterine uygun olarak işletilmesi esastır.
Talimatlara ilişkin
kayıtlar
Madde 116
MADDE 116- (1) Gerçek
zamanlı dengeleme kapsamında, gerçek zamanlı dengelemeye tabi taraflara MYTM
ve/veya BYTM tarafından iletilen talimatlar, PYS ve/veya ses kayıtları ve/veya
fiziksel formlar vasıtasıyla kayıt altına alınır. Bu kapsamdaki ses
kayıtları beş yıl diğer kayıtlar on yıl boyunca muhafaza
edilir.
Madde 117 · Elektriksel zaman hatası düzeltmesi
MADDE 117-(Değişik:
RG-17/12/2024-32755)
(1) Elektriksel zaman
hatası düzeltmesi;
a) Türkiye elektrik
enterkonnekte sisteminin ENTSO-E şebekesinden izole olarak işletildiği
dönemlerde, MYTM tarafından belirli periyotlarda sistem frekansına uygun
dengeleme yapılarak gerçekleştirilir.
b) Ulusal enterkonnekte
sisteminin ENTSO-E şebekesi ile senkron paralel olarak işletildiği dönemlerde,
elektrik zaman hatasının belirlenmiş sınırlar içinde tutulması ENTSO-E
koordinasyonunda yürütülür.
YEDİNCİ KISIM
Verilerin Kaydedilmesi ve
İstatistik Üretme
BİRİNCİ
BÖLÜM
Veri Kayıt Esasları ve Tabi Taraflar
Veri kayıt esasları
Madde 118
MADDE 118- (1) Veri kayıt esasları, tarafların birbirlerinden
işletme, planlama, dengeleme ve yan hizmetlere ilişkin talep ettikleri
verilerin hazırlanmasına, güncellenmesine ve kaydedilmesine
yönelik TEİAŞ tarafından hazırlanan prosedürleri
içerir.
Veri kayıt esaslarına
tabi taraflar
Madde 119
MADDE 119- (1) Veri kayıt esasları;
a) TEİAŞ’a,
b) İletim sistemine
doğrudan bağlı olarak üretim faaliyeti gösteren tüzel kişilere,
c) Dağıtım
şirketlerine,
ç) İletim sistemine
doğrudan bağlı olan serbest tüketicilere,
d) Dağıtım
seviyesinden bağlı; 50 MW ve üzerinde kurulu güce sahip üretim tesislerinde
üretim faaliyeti gösteren tüzel kişilere veya iletim sistemi üzerinde önemli
etkisi bulunan üretim tesislerinde üretim faaliyeti gösteren tüzel kişilere,
e) İthalat ve/veya
ihracat yapan tüzel kişilere,
f) Tedarik şirketlerine,
g) Yan hizmet sağlayan
tüzel kişilere,
uygulanır.
İKİNCİ
BÖLÜM
Veri Grupları ve Prosedürler
Veri grupları
Madde 120
MADDE 120- (1) Veri grupları üçe ayrılır:
a)
İşletme ve dengeleme verileri,
b)
Standart planlama verileri,
c)
Ayrıntılı planlama verileri.
Verilerin hazırlanması ve sunulması
Madde 121
MADDE 121- (1) Kullanıcılar, Ek-23’de yer alan ve 124 üncü maddede
listelenen veri çizelgelerini aşağıdaki esaslar çerçevesinde hazırlar ve
TEİAŞ’a sunar:
a) Çizelge
1, 5 ve 6 uyarınca hazırlanacak veriler, TEİAŞ’a gönderilir.
b) TEİAŞ
ile kullanıcı arasında veri iletişimi amacına yönelik bir anlaşmaya varılması
halinde, izlenecek yöntem karşılıklı anlaşma ile belirlenir.
c) Çizelge
5 kapsamında hazırlanacak veriler her yılın en geç 30 Nisan tarihine kadar
TEİAŞ tarafından belirlenen şekilde hazırlanır.
ç) Tüm
verilerin korunması için gerekli güvenlik önlemleri kullanıcı tarafından
sağlanır.
d) Yan hizmetlere
ilişkin veriler yan hizmet anlaşmalarında belirtilen esaslar çerçevesinde
belirtilen elektronik formatlarda ve sıklıkta sağlanır. Santralın yan
hizmetlere dair kontrol sistemlerinin matematiksel modelleri mevcut olması
halinde test öncesinde TEİAŞ’a verilir.
Verilerin güncellenmesi
Madde 122
MADDE 122- (1) Kullanıcı, TEİAŞ’ta kayıtlı olan verilerde değişiklik olması durumunda, TEİAŞ’ı bu
konuda gecikmeden bilgilendirir.
Eksik veriler
Madde 123
MADDE 123- (1) Taraflardan birinin hazırladığı
verilerin diğerine ulaşmaması veya eksik olması halinde, tahmini veriler
hazırlanır ve bu veriler diğer tarafa yazılı olarak bildirilir.
Veri çizelgeleri
Madde 124
MADDE 124- (1) Ek-23 kapsamında hazırlanacak veri çizelgeleri aşağıda sıralanmıştır:
a) Çizelge
1 – Üretim ünitesi veya kombine çevrim gaz türbini bloğu verileri,
b) Çizelge
2 – Üretim planlaması parametreleri,
c) Çizelge
3 – Ünitelerin devre dışı kalma programları, kullanılabilir güç ve sabit
kapasite verileri,
ç) Çizelge
4 – Kullanıcı sistemlerine ilişkin veriler,
d) Çizelge
5 – Kullanıcıların devre dışı kalmasına ilişkin veriler,
e) Çizelge
6 – Bağlantı noktalarındaki yük karakteristikleri,
g) Çizelge 7 – TEİAŞ tarafından
kullanıcılara sağlanacak veriler,
ğ) Çizelge
8 – Talep profili ve aktif güç verileri,
h) Çizelge
9 – Bağlantı noktası verileri,
ı)
Çizelge 10 – Kısa devre verileri,
i)
Çizelge 11– Kısa devre verileri, santral
transformatörlerinden akan kısa devre akımları.
(2) Kullanıcı grupları
için geçerli olan çizelgeler aşağıda verilmiştir:
a) İletim
sistemine doğrudan bağlı üretim şirketleri: Çizelge 1, 2, 3, 6, 7 ve 11,
b) Dağıtım
seviyesinden bağlı; 50 MW ve üzerinde ünite gücüne veya toplam 100 MW ve
üzerinde kurulu güce sahip üretim tesislerinde üretim faaliyeti gösteren tüzel
kişiler veya iletim sistemi üzerinde önemli etkisi bulunan üretim tesislerinde
üretim faaliyeti gösteren tüzel kişiler: Çizelge 1, 3, 7 ve 11,
c) (a) ve
(b) bentlerinde belirtilenler haricindeki üretim faaliyeti gösteren tüzel
kişiler: Çizelge 1, 7, 11,
ç) Tüm
dağıtım şirketleri, tedarik şirketleri, iletim
sistemine doğrudan bağlı serbest tüketiciler ve uluslararası
enterkonneksiyon sistem işletmecileri:
Çizelge 4, 5, 6, 7, 8, 9, 10 ve 11.
ÜÇÜNCÜ BÖLÜM
İstatistiksel
Veriler, Prosedürler ve Sorumluluklar
Madde 125 · İstatistiksel veriler
MADDE 125-
(1) TEİAŞ, Kanun ve 10/11/2005 tarihli ve 5429 sayılı Türkiye İstatistik Kanunu
hükümleri çerçevesinde Türkiye’nin elektrik enerjisi üretim ve iletim
istatistiklerini oluşturmak ve gerektiğinde uluslararası kurum ve kuruluşların
elektrik enerjisine ilişkin istatistik taleplerini karşılamak amacıyla
istatistiksel verileri toplar.
(2) TEİAŞ,
istatistik üretmek amacıyla ihtiyaç duyduğu verileri, internet sayfasında
yayımlayacağı aylık ve yıllık soru formları aracılığı ile elde eder. İhtiyaç
halinde bu formlarda gerekli düzenleme ve güncelleme TEİAŞ tarafından yapılır.
(3) TEİAŞ,
gerekli alt yapı ve donanımı sağladıktan sonra istatistik üretmek amaçlı tüm
verileri resmi internet sitesi aracılığı ile toplar.
Madde 126 · Prosedür ve sorumluluklar
MADDE 126-
(1) Türkiye’nin elektrik enerjisi üretim ve iletim istatistiklerinin
oluşturulması amacıyla;
a) Üretim
faaliyeti gösteren tüzel kişiler,
b) Dağıtım
faaliyeti gösteren tüzel kişiler,
c) Enerji
Piyasaları İşletme Anonim Şirketi,
TEİAŞ
tarafından istenilen verileri, TEİAŞ tarafından istenen formatta ve bildirilen
tarihte TEİAŞ’a sunmakla yükümlüdürler.
(2) Üretim
faaliyeti gösteren tüzel kişiler üretim verilerini; TEİAŞ internet sayfasında
yayımlanan “Aylık Soru Formları” vasıtasıyla izleyen ayın yirmibeşine kadar,
yıllık üretim bilgilerini ise, TEİAŞ internet sayfasında yayımlanan “Yıllık
Soru Formları” vasıtasıyla izleyen yılın 15 Şubat tarihine kadar TEİAŞ’a sunar.
(3) İstatistik
üretme amacıyla elde edilen veriler amacı dışında kullanılamaz.
SEKİZİNCİ
KISIM
Çeşitli
Hükümler
BİRİNCİ
BÖLÜM
Diğer
Hükümler
Madde 127 · Anlaşmazlıkların çözümü
MADDE 127- (1) Bu Yönetmeliğin uygulanmasında ortaya
çıkan anlaşmazlıkların TEİAŞ ve ilgili taraflar arasında çözümlenememesi
halinde anlaşmazlığın çözümü konusunda Kuruma başvurulur. Kurulun bu konuda
vereceği karar tarafları bağlar.
Madde 128 · Atıflar
MADDE 128-
(1) 22/1/2003 tarihli ve 25001 sayılı Resmî Gazete’de yayımlanan Elektrik
Piyasası Şebeke Yönetmeliği ve 10/11/2004 tarihli ve 25639 sayılı Resmî
Gazete’de yayımlanan Elektrik İletim Sistemi Arz Güvenilirliği ve Kalitesi
Yönetmeliğine yapılan atıflar bu Yönetmeliğe yapılmış sayılır.
Madde 129 · Yürürlükten kaldırılan yönetmelikler
MADDE 129-
(1) 22/1/2003 tarihli ve 25001 sayılı Resmi Gazete’de yayımlanan Elektrik
Piyasası Şebeke Yönetmeliği ve 10/11/2004 tarihli ve 25639 sayılı Resmi
Gazete’de yayımlanan Elektrik İletim Sistemi Arz Güvenilirliği ve Kalitesi Yönetmeliği
yürürlükten kaldırılmıştır.
Haberleşme ve
tebligat
Madde 130
MADDE 130- (1) Bildirimler 11/2/1959
tarihli ve 7201 sayılı Tebligat Kanunu hükümlerine uygun
olarak yapılır.
İKİNCİ
BÖLÜM
Geçici ve
Son Hükümler
GEÇİCİ Madde 1 · Elektrik depolama ünite ve tesislerine ilişkin düzenlemeler
GEÇİCİ MADDE 1- (Başlığı ile Birlikte Değişik:
RG-17/12/2024-32755)
(1) Elektrik depolama üniteleri veya tesislerinin izlenmesi
ve kontrol edilmesi, yan hizmetlerde kullanılması ve şebekeye bağlantı ilişkin
teknik kriterler TEİAŞ tarafından 1/1/2025 tarihine kadar hazırlanarak TEİAŞ’ın
internet sayfasında yayımlanır.
GEÇİCİ Madde 2 · Arıza temizleme süreleri
GEÇİCİ MADDE
2- (1) 18 inci maddenin yedinci fıkrasıyla düzenlenen faz-toprak arızası
azami arıza temizleme süresi; TEİAŞ’a ait hat fideri kesicisine açma
kumandası veren koruma rölesinin aşırı akım ve toprak koruma röle ayar
değerleri, iletimden dağıtıma indirici transformatörlerin kısa devre dayanım
süresi, nötr direnç/reaktör nominal akım dayanım süresi ve kullanıcının röle
koordinasyon çalışmaları dikkate alınarak 31/12/2015 tarihine kadar karşılıklı
mutabakat ile belirlenir.
SCADA
kontrol merkezleri
GEÇİCİ MADDE
3[47]-
(1) 29 uncu madde uyarınca kurulması gereken SCADA kontrol merkezlerinin,
31/12/2017 tarihine kadar elektrik dağıtım şirketleri ve dağıtım lisansı sahibi
organize sanayi bölgeleri tarafından işletmeye alınması zorunludur.
Rüzgar
ve güneş enerjisine dayalı fotovoltaik üretim tesislerinin şebeke bağlantı
kriterleri[48]
GEÇİCİ Madde 4
GEÇİCİ MADDE
4 – (1) Rüzgâr ve güneş enerjisine dayalı fotovoltaik üretim tesisleri için
tesisin iletim veya dağıtım sistem işletmecisi ile bağlantı anlaşmasının
imzalandığı tarihte yürürlükte olan Ek-18 uygulanır.[49]
(2)
Ek-18’de yer alan Rüzgar Gücü İzleme ve Tahmin Merkezi (RİTM) için alt yapı
gerekliliklerinin düzenlendiği “E.18.9- Rüzgar Enerjisi Santrallarının
İzlenmesi” bölümü, bağlantı anlaşmasının imzalandığı tarihte yürürlükte
olan Ek-18’de yer almasa dahi, mevcut ve yeni tesis edilecek olan tüm
rüzgâr enerjisine dayalı üretim tesisleri için uygulanır. Bu kapsamdaki üretim
tesisleri kendilerine düşen görevleri 31/5/2015 tarihine kadar yerine getirir.
GEÇİCİ Madde 5 · Reaktif güç kontrolüne ilişkin güç değerleri
GEÇİCİMADDE 5– (Değişik:RG-21/1/2025-32789)
(1)109
uncu maddenin birinci fıkrasının (ç) ve (d) bentleri kapsamındaki üretim
tesislerinden belirtilen zorunlu reaktif güç değerlerini sağlayamayan üretim
tesislerine, bu değerleri sağlamaları ve gerekli şartları yerine getirmeleri
için (Değişik ibare:RG-29/12/2025-33122)1/1/2027 tarihine
kadar süre tanınır. (Ek cümleler:RG-29/12/2025-33122) EÜAŞ
bünyesindeki üretim tesisleri hariç olmak üzere, bu tarihe kadar proje onayı
1/6/1996 tarihinden önce yapılmış veya sözleşme yürürlük tarihi 1/6/1996
tarihinden önce olan üretim tesislerinin sağlaması gereken zorunlu reaktif güç
değerleri, aşırı ikazlı olarak nominal aktif güçlerinin %15’i ve
düşük ikazlı olarak nominal aktif güçlerinin %10’u kadar ve TEİAŞ ile bağlantı
anlaşmasını 24/9/2008 tarihinden önce yapmış olan rüzgar enerjisine dayalı üretim
tesislerinin ise aşırı ve düşük ikazlı olarak santral kurulu güçlerinin %10’u
kadardır. Bu fıkra kapsamında yer alan EÜAŞ bünyesindeki üretim tesislerinin
reaktif güç destek hizmeti yükümlülükleri ise EÜAŞ ile TEİAŞ arasında yapılacak
protokol çerçevesinde belirlenir.
GEÇİCİ Madde 6 · Reaktif güç desteğine katılım
GEÇİCİ
MADDE 6- (1) Bağlantı anlaşması veya proje onayı bu Yönetmeliğin yürürlüğe
girdiği tarihten önce yapılmış olan ve P-Q jeneratör yüklenme
eğrisine göre nominal aktif gücündeki aşırı ikazlı çalışma durumunda jeneratör
terminalinde 0,85 güç faktöründe çalışabilme yeteneği bulunmayan jeneratörler
ve/veya bu durumda olup aynı zamanda üretim lisansına konu kurulu
güçlerini mevcut üretim tesisleri için sistem işletmecisinin uygun görüşü
doğrultusunda lisans tadili yapılmak suretiyle mevcut jeneratörlerin nominal
aktif güçlerini arttırmış üniteler, Reaktif Güç Desteği Sağlanmasına Dair Yan
Hizmet Anlaşmaları kapsamında sistem işletmecisinin talebi durumunda,
jeneratörün nominal aktif çıkış gücü seviyesinde aşırı ikazlı olarak 0,85 güç
faktörüne tekabül eden reaktif güç miktarını üretebileceği aktif güç seviyesine
inmeyi, bu talebin yerine getirilmesi sonucunda ortaya çıkabilecek herhangi bir
dengesizlikten dolayı veya Elektrik Piyasası Yan Hizmetler Yönetmeliği
kapsamında herhangi bir bedel talep etmemeyi ve sistem işletmecisi tarafından
belirlenecek tüm özel yükümlülükleri yerine getirmeyi kabul ve taahhüt etmekle
yükümlüdür.
GEÇİCİ Madde 7 · Reaktif enerji cezası
GEÇİCİ
MADDE 7- (Maddenin yürürlüğü Danıştay 13. Dairesinin 2014/2924 E. sayılı
18/02/2015 tarihli kararı ile durdurulmuştur.)(1) İletim sistemine
doğrudan bağlı tüketiciler ve dağıtım lisansına sahip tüzel kişiler tarafından,
aylık olarak sistemden çekilen endüktif veya sisteme verilen kapasitif reaktif
enerjinin aktif enerjiye oranının, 14 üncü maddede düzenlenen oranları
aşması durumuna ilişkin olarak, bağlantı ve sistem kullanım anlaşmalarında
Kurul Kararı ile gerekli düzenlemeler yapılıncaya kadar, reaktif enerji
kullanım oranı 14 üncü maddeye göre değerlendirilir ve ihlal tespiti
durumunda kullanıcılara o ayki sistem kullanım fiyatına göre hesaplanan bedelin
%20’si oranında ceza uygulanır.
GEÇİCİ Madde 8 · Primer kontrol hizmetine katılımdan muafiyet
Güç Kalitesi
Ölçüm Sistemlerine İlişkin Usul ve Esaslar[52][53][54]
GEÇİCİ Madde 9
GEÇİCİ MADDE 9 – (1) TEİAŞ tarafından hazırlanarak Kuruma teklif
edilecek Güç Kalitesi Ölçüm Sistemlerine İlişkin Usul ve Esaslar en geç
31/12/2017 tarihine kadar Kuruma sunulur.
(2) Güç Kalitesi Ölçüm Sistemlerine İlişkin Usul ve Esasların yayımlandığı
tarih itibariyle, TEİAŞ ile Bağlantı Anlaşması imzalamış, fakat bu Yönetmeliğin
ilgili hükümleri uyarınca işletmede olan veya işletmeye alınacak tesislerinde
Güç Kalitesi Ölçüm Sistemini kurmamış olan kullanıcılar, Usul ve Esasların
yayımlandığı tarihten itibaren iki yıl içerisinde Güç Kalitesi Ölçüm Sistemini
temin etmek ve kurmakla yükümlüdür.
GEÇİCİ
MADDE 10[55]
- İletim sistemi için 5 inci maddede
belirtilen 400 kV nominal gerilim değeri, 31/12/2018 tarihine kadar 380 kV
olarak uygulanır. 400 kV iletim sistemi şalt teçhizatı için kısa devre arıza
akıntına dayanma kapasitesi olarak belirtilen 63 kA değeri, 31/12/2018 tarihine
kadar 50 kA olarak uygulanır.
GEÇİCİ Madde 11 · Sınırlı frekans hassasiyet modu yan hizmetlere ilişkin test prosedürlerinin hazırlanması
GEÇİCİ MADDE 11- (Ek: RG-17/12/2024-32755)
(1) Sınırlı Frekans Hassasiyet Modu test prosedürleri TEİAŞ
tarafından 1/3/2025 tarihine kadar TEİAŞ’ın internet sitesinde yayımlanır.
Yürürlük
Madde 131
MADDE 131- (1) Bu Yönetmelik yayımı tarihinde
yürürlüğe girer.
Yürütme
Madde 132
MADDE 132- (1) Bu Yönetmelik hükümlerini Enerji
Piyasası Düzenleme Kurumu Başkanı yürütür.
Yönetmeliğin Yayımlandığı Resmî Gazete’nin
Tarihi
Sayısı
28/5/2014
29013
Yönetmelikte Değişiklik Yapan Yönetmeliklerin
Yayımlandığı Resmî Gazetelerin
Tarihi
Sayısı
1.
12/7/2014
29058
2.
7/5/2015
29348
3.
30/7/2016
29786
4.
22/3/2017
30046
5.
26/11/2017
30252
6.
1/3/2020
31055
7.
9/5/2021
31479
8.
31/10/2021
31645
9.
19/11/2022
32018
10.
13/07/2023
32247
11.
17/12/2024
32755
12.
21/1/2025
32789
13.
29/12/2025
33122
EK 1 (Değişik: RG-17/12/2024-32755)
İLETİM SİSTEMİNDE
KULLANILACAK İNDİRİCİ GÜÇ TRANSFORMATÖRLERİNİN KARAKTERİSTİKLERİ
İşletme
Gerilimi
(kV)
Transformatör
Gücü (MVA)
Aynı Güçte İki
Transformatörün Paralel Çalışması
Sekonder Taraf
Kısa Devre Akımı(kA)
Empedans
Boşta Çevirme Oranı
ve
Gerilim Ayarı
ONAN
ONAF
(%Uk)
Baz Güç
(MVA)
34,5
31,5
90
125
Hayır
<16
15
125
400
kV±12x1,25%/33,6 kV
80
100
Hayır*
<16
12
100
154 kV±12x1,25%/33,6
kV
50
62,5
Evet
<16
12
62,5
154
kV±12x1,25%/33,6 kV
25
31,25
Evet
<16
12
31,25
154
kV±12x1,25%/33,6 kV
15,8
50
62,5
Hayır
<16
16
50
154
kV±12x1,25%/16,5 kV
25
31,25
Hayır
<16
12
25
154
kV±12x1,25%/16,5 kV
16
20
Evet
<16
12
16
154
kV±12x1,25%/16,5 kV
10,5
50
62,5
Hayır
<16
17
50
154
kV±12x1,25%/11,1 kV
25
31,25
Hayır
<16
12
25
154
kV±12x1,25%/11,1 kV
6,3
25
31,25
Hayır
<16
15
25
154 kV±12x1,25%/6,6
kV
16
20
Hayır
<16
12
16
154 kV±12x1,25%/6,6
kV
* 154/33,6 kV,
100 MVA güç transformatörleri ilgili dağıtım şirketleri ile mutabakata
varılarak manevralar sırasında kesinti yaşanmaması amacı ile geçici olarak
paralel çalıştırılabilir.
** 400/33,25 kV, 125 MVA güç transformatörleri ilgili
dağıtım şirketleri ile mutabakata varılarak manevralar sırasında kesinti
yaşanmaması amacı ile geçici olarak paralel çalıştırılabilir.
İLETİM
SİSTEMİNDE KULLANILAN İLETKEN TÜRLERİ VE ÖZELLİKLERİ
İletim
sisteminde kullanılacak havai hatların termik kapasitelerinin belirlenmesinde
IEEE Std 738 Çıplak Havai İletkenlerin Akım – Sıcaklık İlişkisinin Hesaplanması
(Standard for Calculating the Current-Temperature Relationship of Bare Overhead
Conductors) standardı temel alınır. İletim hatlarının termik kapasitelerinin
hesaplanmasında, yaz ve kış dönemi senaryoları için yapılacak hesaplamalarda
kullanılacak parametreler için aşağıdaki Tablo E.3.1.de yer alan sayısal
değerler esas alınır.
İletim sisteminde kullanılacak havai iletken türlerinin termik kapasitelerinin
hesaplanmasında Tablo E.3.2’de yer alan iletken karakteristikleri kullanılır.
İletken
Tipi
AC Rezistans 25 (ohm/km)
AC Rezistans 75 (ohm/km)
İletken Çapı (mm)
Maksimum İletken Sıcaklığı
(°C)
Pheasant
ACSR
0.0452
0.0461
0.0547
80
Cardinal
ACSR
0.0599
0.0620
0.0738
80
Rail
ACSR
0.0604
0.0622
0.0740
80
Drake
ACSR
0.0716
0.0740
0.0883
80
Hawk
ACSR
0.1194
0.1228
0.1467
80
Partridge
ACSR
0.2133
0.2188
0.2616
80
Tablo E.3.2.
Havai hatların termik kapasitelerinin belirlenmesinde iletken türüne bağlı
olarak kullanılacak karakteristik değerler
IEEE Std
738-2012 uyarınca iletim sisteminde yaygın olarak kullanılan havai iletkenlerin
hesaplanan yaz ve kış kapasite değerleri Tablo E.3.3.’te verildiği şekilde
kullanılır. İletim sistemine yeni eklenecek iletken türlerinde standart
değerler ve senaryo koşulları dikkate alınarak hesaplamalar gerçekleştirilir.
TİP
TOPLAM İLETKEN ALANI (mm2)
MCM
KIŞ KAPASİTESİ (MVA)
YAZ KAPASİTESİ (MVA)
400kV 3B,Pheasant
3 x 726,5
3 x 1272
2630
2090
400kV 3B,Cardinal
3 x 545,9
3 x 954
2180
1750
400kV 2B,Pheasant
2 x 726,5
2 x 1272
1750
1400
400kV 2B,Cardinal
2 x 545,9
2 x 954
1450
1170
400kV 2B,Rail
2 x 516,8
2 x 954
1440
1160
154kV Pheasant
726,5
1272
340
270
154kV Cardinal
545,9
954
280
220
154kV Drake
468,6
795
250
200
154kV Hawk
280,9
477
180
150
66kV Pheasant
726,5
1272
140
120
66kV Partridge
157,2
267
50
40
Tablo E.3.3.
İletim sisteminde yaygın olarak kullanılan iletkenlerin mevsimsel termik
kapasiteleri
400 kV
İLETİM SİSTEMİNDE KULLANILAN YERALTI GÜÇ KABLOLARININ TiPLERİ VE KAPASİTELERİ
TİP
Toplam İletken Alanı (mm2)
Akım Taşıma Kapasitesi (A)
İletim Kapasitesi (MVA)
XLPE Kablo (Bakır)
2000
1500
987
XLPE Kablo (Bakır)
1600
1500
1040
400 kV VE
154 kV İZOLASYON SEVİYELERİ
Toprağa
Açık kontaklar boyunca
400 kV için
154 kV için
400 kV için
154 kV için
1.2/50 ms Yıldırım Darbe
Gerilimi (Açık şalt teçhizatı için izolasyon seviyesi)
1550 kV
750 kV
1550(+300) kV*
860 kV*
Yıldırım Darbe Gerilimi (Güç
transformatörleri için)
1425 kV
650 kV
-
-
Anahtarlama Aşırı
Gerilimi (Açık şalt teçhizatı için izolasyon seviyesi)
1175 kV
-
900(+430) kV
-
Anahtarlama Aşırı Gerilimi (Güç
transformatörleri için)
1050 kV
-
-
-
Kesicileri ve ayırıcıları
kapsayan açık şalt teçhizatı için 50 Hz – 1 Dakika Islak Dayanma Gerilimi
620 kVrms
325 kVrms
760 kVrms*
375 kVrms*
*Kesiciler ve Ayırıcı anahtarlar için uygulanır.
EK 4 (Değişik: RG-17/12/2024-32755)
ORTAM KOŞULLARI VE SİSTEM
BİLGİLERİ
ORTAM KOŞULLARI:
Malzemeler, aksi belirtilmedikçe
aşağıda belirtilen servis koşullarında çalıştırılacaktır.
1. Deniz
Seviyesinden
Yükseklik
: maksimum 1000 metre
Tablo 1. 400 kV
İletim Sisteminde Harmonik Gerilim Planlama Sınır Değerleri[57]
Tek Harmonikler
(3’ün katı olmayan)
Tek Harmonikler
(3’ün katı olan)
Çift Harmonikler
Harmonik No.
Harmonik Gerilim
(%)
Harmonik No.
Harmonik Gerilim
(%)
Harmonik No.
Harmonik Gerilim
(%)
5
7
11
13
17
19
23
25
>25
2,0
1,5
1,0
1,0
0,5
0,5
0,5
0,5
0,2+0,3 (25/h)
3
9
15
21
>21
1,5
0,5
0,3
0,2
0,2
2
4
6
8
10
12
>12
1,0
0,8
0,5
0,4
0,4
0,2
0,2
THBV: %3
Tablo 2.
154 kV İletim Sisteminde Harmonik Gerilim Planlama Sınır Değerleri
Tek Harmonikler
(3’ün katı olmayan)
Tek Harmonikler
(3’ün katı olan)
Çift Harmonikler
Harmonik No.
“h”
Harmonik Gerilim
(%)
Harmonik No.
“h”
Harmonik Gerilim
(%)
Harmonik No.
“h”
Harmonik Gerilim
(%)
5
7
11
13
17
19
23
25
>25
2,0
2,0
1,5
1,5
1,0
1,0
0,7
0,7
0,2+0,5 (25/h)
3
9
15
21
>21
2,0
1,0
0,3
0,2
0,2
2
4
6
8
10
12
>12
1,0
0,8
0,5
0,4
0,4
0,2
0,2
THBV:% 3
Tablo 3. 154 kV
altındaki İletim Sisteminde Harmonik Gerilim Planlama Sınır Değerleri
Tek Harmonikler
(3’ün katı olmayan)
Tek Harmonikler
(3’ün katı olan)
Çift Harmonikler
Harmonik No.
“h”
Harmonik Gerilim
(%)
Harmonik No.
“h”
Harmonik Gerilim
(%)
Harmonik No.
“h”
Harmonik Gerilim
(%)
5
7
11
13
17
19
23
25
>25
3,0
3,0
2,0
2,0
1,6
1,2
1,2
0,7
0,2+0,5 (25/h)
3
9
15
21
>21
3,0
1,2
0,3
0,2
0,2
2
4
6
8
10
12
>12
1,5
1,0
0,5
0,4
0,4
0,2
0,2
THBV:% 4
Tablo 4. 400 kV
İletim Sisteminde Harmonik Gerilim Uyumluluk Sınır Değerleri
Tek Harmonikler
(3’ün katı olmayan)
Tek Harmonikler
(3’ün katı olan)
Çift Harmonikler
Harmonik No.
Harmonik Gerilim
(%)
Harmonik No.
Harmonik Gerilim
(%)
Harmonik No.
Harmonik Gerilim
(%)
5
7
11
13
17
19
23
25
>25
3,0
1,5
1,0
1,0
0,5
0,5
0,5
0,5
0,2+0,3 (25/h)
3
9
15
21
>21
1,7
0,5
0,3
0,2
0,2
2
4
6
8
10
12
>12
1,0
0,8
0,5
0,4
0,4
0,2
0,2
THBV: %3,5
Tablo 5. 154 kV
İletim Sisteminde Harmonik Gerilim Uyumluluk Sınır Değerleri
Tek Harmonikler
(3’ün katı olmayan)
Tek Harmonikler
(3’ün katı olan)
Çift Harmonikler
Harmonik No.
“h”
Harmonik Gerilim
(%)
Harmonik No.
“h”
Harmonik Gerilim
(%)
Harmonik No.
“h”
Harmonik Gerilim
(%)
5
7
11
13
17
19
23
25
>25
4,0
2,0
1,5
1,5
1,0
1,0
0,7
0,7
0,2+0,5 (25/h)
3
9
15
21
>21
2,0
1,0
0,3
0,2
0,2
2
4
6
8
10
12
>12
1,0
0,8
0,5
0,4
0,4
0,2
0,2
THBV:% 5
Tablo 6. 154 kV
altı için İletim Sisteminde Harmonik Gerilim Uyumluluk Sınır Değerleri
Tek Harmonikler
(3’ün katı olmayan)
Tek Harmonikler
(3’ün katı olan)
Çift Harmonikler
Harmonik No.
“h”
Harmonik Gerilim
(%)
Harmonik No.
“h”
Harmonik Gerilim
(%)
Harmonik No.
“h”
Harmonik Gerilim
(%)
5
7
11
≥13
5,0
4,0
3,0
2,5
3
9
15
21
3,0
1,3
0,5
0,5
2
4
≥6
1,9
1,0
0,5
THBV:% 8
Tablo 7. Fliker
Planlama Sınır Değerleri
Gerilim Seviyesi (V)
Fliker Şiddeti
Pst (Kısa Dönem)
Plt (Uzun Dönem)
V > 154 kV
0,85
0,63
35 kV < V ≤
154 kV
0,97
0,72
1 kV <V ≤ 35 kV
1,0
0,8
EK 8
HARMONİK LİMİTLERİ
Tablo 1. Kabul
Edilebilir Akım Harmonik Limitleri
Harmonik
Sırası
1 kV<V≤34.5 kV
34.5 kV <V≤154
kV
V>154 kV
Grup
No
Ik/IL
Ik/IL
Ik/IL
<20
20-
50
50- 100
100- 1000
>
1000
<20
20-50
50-100
100-1000
> 1000
<20
20-
50
50- 100
100- 1000
> 1000
TEK
HARMONİKLER
h<11
4
7
10
12
15
2
3,5
5
6
7,5
1
1,8
2,5
3
3,8
11≤h<17
2
3,5
4,5
5,5
7
1
1,8
2,3
2,8
3,5
0,5
0,9
1,2
1,4
1,8
17≤h<23
1,5
2,5
4
5
6
0,8
1,25
2
2,5
3
0,4
0,6
1
1,25
1,3
23≤h<35
0,6
1
1,5
2
2,5
0,3
0,5
0,75
1
1,25
0,15
0,25
0,4
0,5
0,6
h≥35
0,3
0,5
0,7
1
1,4
0,15
0,25
0,35
0,5
0,7
0,75
0,12
0,17
0,25
0,35
Çift harmonikler
kendinden önceki tek harmoniğin 0.25 katı ile sınırlıdır.
TTB
5
8
12
15
20
2,5
4
6
7,5
10
1,3
2
3
3,75
5
Bu değerler 3
saniye çözünürlükle ölçülen 10’ar dakikalık ortalamalardır.
Ik: Ortak bağlantı noktasındaki maksimum kısa
devre akımı
IL: Ortak bağlantı noktasındaki maksimum yük
akımının ana bileşeni
Toplam Talep Bozulumu (TTB): Akım harmonik bileşenlerinin etkin değerlerinin kareleri toplamının
karekökünün, maksimum yük akımına (IL) oranı olan ve dalga şeklindeki bozulmayı yüzde olarak ifade eden ve aşağıdaki formül
uyarınca hesaplanan değerini ifade eder.
TEİAŞ ile kullanıcı arasında 400 kV ve/veya 154 kV gerilim seviyeleri
üzerinden imzalanan bağlantı anlaşmaları için saha sorumluluk çizelgeleri
hazırlanır. Çizelgede mevcut olmayan bir bilgiye gereksinim duyulması halinde
taraflar arasında ek bir düzenleme yapılır.
Saha sorumluluk
çizelgeleri YG teçhizat çizelgesi başlığı altında düzenlenir. Söz konusu
çizelgenin her sayfasında çizelgenin tarih ve sayısı bulunur.
YG teçhizat
çizelgesinde;
a) YG tesis ve/veya teçhizatın listesi,
b) YG tesis ve/veya teçhizatın
mülkiyeti,
c) Saha sorumlusu (Kullanıcı tarafın
işletme mühendisi),
ç) Güvenlik
kuralları ile ilgili hususlar ve bu kuralların uygulanmasından sorumlu kişi
(Kullanıcı tarafın işletme veya bu işle sorumlu mühendisi),
d) Uygulanacak işletme prosedürleri ile ilgili
hususlar,
e) Kontrol mühendisi veya diğer sorumlu
mühendis (Tesisin yapımı sırasındaki tesisten sorumlu mühendis),
f) Yasal denetimler, kısa devre
incelemeleri ve bakımdan sorumlu taraf (Santral sorumlusu),
g) Kısa devre incelemesini ve bakımını
yapan kişinin irtibat telefon numarası.
Saha sorumluluk çizelgelerinin
bağlantı sahası bölümünde bağlantı noktaları açık bir şekilde gösterilir.
E.9.2Ayrıntılar
E.9.1.’de yer alan saha sorumluluk çizelgesinde, koruma ve yardımcı servis
teçhizatı ile ilgili olarak, kullanıcı ve TEİAŞ ile birlikte sorumlu yönetim
biriminin de belirtilmesi gereklidir.
E.9.3
YG teçhizatına ilişkin saha sorumluluk çizelgesinde, şalt sahasına giren, çıkan
veya şalt sahasının içinden direkt geçen hat ve kablolar gösterilir.
E.9.4Saha sorumluk çizelgesi TEİAŞ adına tesisin bulunduğu
bölgeden sorumlu kişi ve ilgili kullanıcı adına yetkili kişi tarafından
imzalanır.
E.9.5Saha sorumluluk çizelgesinin dağıtımı
Saha sorumluluk çizelgesi taraflarca imzalandıktan sonra tesis
personelinin görebileceği bir yerde hazır bulundurulur. TEİAŞ tarafından
istenmesi durumunda ilgili kullanıcı tarafından TEİAŞ’a sunulur.
TEİAŞ veya kullanıcı, saha sorumluluk çizelgelerinde bir değişiklik
veya düzeltme yapılmasını talep etmesi durumunda, değiştirilmiş saha
sorumluluk çizelgeleri düzenlenerek TEİAŞ’a veya kullanıcıya bildirilir.
E.9.7Acil değişiklikler
Saha sorumluluk çizelgelerinde bir değişiklik yapılmasının talep
edilmesi durumunda, taraflar durumdan birbirlerini gecikmeden bilgilendirirler
ve yazılı olarak teyit ederler. Bu durumda, aşağıdaki hususlar müzakere edilir:
a)
Saha sorumluluk çizelgesinde yapılması talep edilen değişiklikler ve
gerekçeleri,
b)
Değişikliğin geçici veya kalıcı olması durumu,
c)
Değişikliğin taraflarca kabul edilmesi durumunda, yenilenmiş saha sorumluluk
çizelgesinin dağıtımı.
E.9.8Yetkili kimseler
TEİAŞ ve kullanıcılar saha sorumluluk çizelgelerini kendileri adına
imzalamaya yetkili kimselerin isim listesini birbirlerine verirler. TEİAŞ ve
kullanıcılar bu listelerde bir değişiklik olması durumunda birbirlerini
gecikmeksizin bilgilendirirler.
EK 10
ÜRETİM VE TÜKETİM TESİSLERİ ÖRNEK BAĞLANTI TEK HAT
ŞEMALARI
E.11.1.1
Şalt sahası ve kullanıcı
sistemi verileri
E.11.1.1.1
Genel
Kullanıcı, sistemi
ile ilgili verileri, E.11.1.1.2 ve E.11.1.1.3'te açıklandığı şekilde TEİAŞ’a
bildirir.
E.11.1.1.2
Kullanıcı sistemi şeması
Kullanıcı sistemi tek hat şeması; bağlantıların ve primer dağıtım
sistemlerinin mevcut ve önerilen durumunu, teçhizat kapasitelerini ve
numaralarını içerir.
E.11.1.1.3
Kısa devre analizi verileri
a) Kullanıcı sistemi iletim sistemine
bağlanmadan önce ve sonra iki sistem arasındaki bağlantı noktasında (+), (-) ve
sıfır bileşen empedansları,
b) Kullanıcı sisteminde bulunan senkron
jeneratör, elektrojen grupları ve/veya senkron/endüksiyon motor ve/veya şönt
kapasitörlerin iletim sisteminde puant yük koşullarında 3 faz-toprak ve tek
faz-toprak kısa devre arızası meydana gelmesi durumunda kısa devre akımlarına
katkıları.
E.11.1.2
Talep verileri
E.11.1.2.1
Genel
Kullanıcılar,
bağlantı noktasındaki bir önceki yıla ait gerçekleşen talep verilerini, içinde
bulunulan yıla ve izleyen on yıla ait tahmini talep verilerini E.11.1.2.2,
E.11.1.2.3 ve E.11.1.4’te belirtildiği şekilde her yıl Ocak ayı sonuna kadar
TEİAŞ’a bildirirler.
İçinde
bulunulan yıla ve bu yılı takip eden on yıla ait yıllık puant ve minimum talep
günleri, saatleri ile birlikte, her yıl Şubat ayı sonuna kadar TEİAŞ tarafından
kullanıcılara bildirilir.
Kullanıcılar,
bağlantı noktasındaki çalışma koşullarına göre yaptıkları ek talep tahminlerini
her yıl Mart ayı sonuna kadar TEİAŞ’a bildirirler. Bu tahminlerin
bildirilmediği durumlarda TEİAŞ’ta mevcut en son bilgilerin geçerli olduğu
kabul edilir.
E.11.1.2.2
Aktif ve reaktif talep verileri
Dağıtım
hatlarındaki kayıplar, dağıtım sistemine bağlı dengelemeye katılmayan ünitelerin
üretimi hariç, iç ihtiyacını dağıtım sisteminden doğrudan karşılayan
santralların bu ihtiyaçları ile ilgili aktif ve reaktif talep verileri dağıtım
şirketi tarafından sağlanır.
Kullanıcı
talep verileri;
a) Sistemin yaz ve kış maksimum puant ve
minimum yüklenmesi ile ilgili olarak TEİAŞ tarafından belirlenecek tarihlerdeki
talep güçleri,
b) Kullanıcının kendi puant gününde ve
saatinde en yüksek talep gücü,
c) Aylık olarak ayın en yüksek talep
gücü,
ç) MWh olarak
yıllık enerji talebi,
d) Dengelemeye tabi olmayan ve kullanıcı
sistemine doğrudan bağlı ünitelerin net çıkış güçleri,
e) Talebin gerilim ve frekansa göre
değişimi,
f) Talebin iletim sisteminde
yarattığı harmonik bileşenleri ve genlikleri,
g) Talebinin iletim sisteminde yarattığı
ortalama ve azami faz dengesizlikleri,
ğ) Günlük,
aylık ve yıllık yük eğrileri,
ı) Konut,
ticarethane, resmi daire, okul, hastane, sanayi, tarımsal sulama ve tarife dışı
aboneler için günlük, aylık ve yıllık yük eğrileri (Ocak ayından başlayarak her
üç ay bir mevsim olarak kabul edilecektir. Her mevsimle ilgili olarak;
Cumartesi, Pazar, Pazartesi, Çarşamba günlerinin her birini temsil eden örnek
gün için saatlik puant değerleri ve bu tüketici gruplarının aylık enerji
tüketimleri ile günlük, aylık ve yıllık yük eğrileri.),
olarak
düzenlenir.
E.11.1.2.35 MVA’nın üzerindeki yükler
Kullanıcılar, 5MVA’nın üzerindeki talepler için ayrıntılı yük
karakteristiklerini TEİAŞ’a bildirirler. Ark Ocakları, çelik işleme atölyeleri,
metro ve demiryolları kataner besleme sistemleri, fliker, gerilim
dalgalanmaları ile müşterileri etkileyebilen yükler bu gruba dahildir.
a) Bu tür yükler için gerekli
veriler:
b)
Periyodik değişim gösteren aktif ve reaktif enerji talepleri,
c)
Değişimin periyodu,
ç) Talebin periyodik değişimi esnasında
sabit kalan kısmı,
d) Arz yetersizliğinin ortaya çıkması
durumunda, kullanıcı barasındaki çıkış geriliminin düşmesini önleyebilmek için
aktif ve reaktif talepte yapılması gereken kesintiler,
e) Periyodik bir süre içinde maksimum aktif
ve reaktif güç talepleri,
f)Periyodik süre içinde en yüksek enerji
talebi.
E.11.1.3Santral verileri
E.11.1.3.1Genel
Kullanıcılar TEİAŞ’a bir önceki yıl, içinde bulunulan ve bu yılı
izleyen on yıla ait verileri E.11.1.3.2, E.11.1.3.3 ve E.11.1.4’te belirtildiği şekilde
bildirirler.
İletim sistemine bağlı üretim faaliyeti gösteren tüzel kişiler
aşağıdaki bilgileri TEİAŞ’a bildirirler. İletim sistemine bağlı olmayıp,
kullanıcı şebekesine veya dağıtım sistemine bağlı santrallar da TEİAŞ
tarafından talep edilmesi durumunda bu bilgileri verirler.
a)
Santral veya ünitenin iletim sistemine bir bara aracılığıyla direkt olarak
bağlı olduğu durum için santral verileri,
b) Santral veya ünitenin iletim
sistemine kullanıcı şebekesine veya dağıtım sistemi üzerinden bağlı olduğu
durum için santral verileri.
E.11.1.3.2
Santral verileri
a) Santralın iletim sistemine bağlandığı
noktanın coğrafi, elektriksel konumu ve gerilimi,
b) Santralın kurulu ve asgari çıkış gücü,
c) Aktif ve reaktif iç tüketimi,
ç) Üretim
programı.
Dağıtım sisteminin talebi hesaplanırken, dağıtım sistemine direkt
olarak bağlı santralların ünite sayısı ve bunların toplam kapasitesi talepten
düşülür.
E.11.1.3.3
Ünite verileri
a) Çıkış gücü ve gerilimi,
b) Güç faktörü,
c) Yıllık çalışma süresi,
ç) Yıllık enerji
üretimi,
d) Üretim kapasitesi,
e) Sözleşmeye bağlanmış kapasite,
f) Yüklenme eğrisi,
g) Aktif ve reaktif iç tüketimi,
ğ) Atalet
sabiti,
h) Kısa devre oranı,
ı) Dikey
eksen transient reaktansı (x’d),
i)
Dikey eksen sub-transient zaman sabiti (T”d),
j)Ana güç
transformatörünün kapasitesi, pozitif bileşen reaktansı ve kademe ayarları,
r) Birim yatırım ($/kW), sabit
giderler ($/kW-ay), ve değişken işletme giderleri (cent/kwh),
s) Yıllık CO, CO2, CH4,
NOx, SOx ve toz emisyonları (gr/kwh),
ş) Emisyon
kontrol tesisi kurulmadan önce belirlenen emisyon özellikleri (CO, CO2,
CH4, NOx, SOx ve toz) (gr/kwh),
t)
Elektrofiltre, bacagazı arıtma tesisi gibi, emisyon kontrol tesislerinin verimi
(%).
E.11.1.3.4
Hidroelektrik santral verileri
Yukarıdaki
veriler hidroelektrik santrallar için de hazırlanıp TEİAŞ’a bildirilir.
E.11.1.4
Santral verileri
E.11.1.4.1 Aylık santral işletme
verileri (Gerçekleşen aya ait veriler, takip eden ayın ilk haftası sonuna kadar
verilecektir.)
E.11.1.4.1.1 Termik santral
verileri
a) Brüt üretim(kWh)
b) Santral iç tüketimi(kWh)
c) Net üretim(kWh)
ç)Yakıt
miktarı (Ton veya sm³)
E.11.1.4.1.2 Hidrolik santral
verileri
a) Brüt üretim(kWh),
b) Santral iç tüketimi(kWh),
c) Net üretim(kWh),
ç) Gelen su
miktarı (m³).
E.11.1.4.1.3 Jeotermal ve
Rüzgar santral verileri
a) Brüt üretim(kWh)
b) İç tüketim(kWh)
c) Net üretim(kWh)
E.11.1.4.2 Kısa dönem arz-talep projeksiyonu santral verileri
(Bir sonraki yıla ait veriler, içinde bulunulan yılın Mart ayı sonuna kadar
verilecektir.)
a) Proje üretimi (kWh)
b) Brüt üretim(kWh)
c) İç tüketim(kWh)
ç) Net
üretim(kWh
E.11.1.4.3 Bir önceki yıla ait aylık bazda santral verileri (İçinde
bulunulan yılın Şubat ayı sonuna kadar verilecektir.)
E.11.1.4.3.1 Bir önceki
yıla ait aylık bazda termik santral verileri
a) Brüt üretim(kWh)
b) İç tüketim(kWh)
c) Net üretim(kWh)
ç) Yakıt
miktarı(Ton/sm³)
E.11.1.4.3.2 Bir önceki yıla
ait aylık bazda hidrolik santral verileri
a) Brüt üretim(kWh)
b) İç tüketim(kWh)
c) Net üretim(kWh)
ç) Toplam
gelen su miktarı(m³)
d) Gelen debi(m³/sn)
e) Enerjiye kullanılan su(m³)
f) Buharlaşma(m³)
g) Dolu savaktan bırakılan su(m³)
ğ)İçme ve
kullanmaya verilen su(m³)
h) Dip savak ve sulamaya verilen su(m³)
ı) Sızıntı ve
kayıplar(m³)
i) Kullanılan toplam su (m³)
j) Aybaşı / aysonu göl
seviyesi (m)
k) Aybaşı/aysonu göldeki su miktarı (m³)
l) Su enerji oranı (m³/kWh)
E.11.1.4.3.3 Bir önceki yıla
ait aylık bazda jeotermal ve rüzgar santral verileri
a) Brüt üretim(kWh)
b) İç tüketim(kWh)
c) Net üretim(kWh)
BÖLÜM 2
E.11.2
AYRINTILI PLANLAMA VERİLERİ
E.11.2.1
Şalt sahası ve kullanıcı sistemi verileri
E.11.2.1.1
Genel
Kullanıcılar sistemleri
ile ilgili ayrıntılı bilgileri, E.11.2.1.2 ve E.11.2.1.11'de açıklandığı
şekilde TEİAŞ’a bildirirler.
E.11.2.1.2Kullanıcı sistemi şeması
a) Bara yapısı,
b) Hatlar, kablolar, transformatörler,
kesici, ayırıcılar ile koruma ve ölçü sistemleri,
c) Faz sırası,
ç) Topraklama
düzeneği,
d) Anahtarlama ve kilitleme düzenekleri,
e) İşletme gerilimleri,
f) Ekipmanın numaralandırma ve
isimlendirme usul ve esasları.
E.11.2.1.3
Reaktif kompanzasyon sistemi verileri
Kullanıcı sistemindeki reaktif kompanzasyon tesisleri için
aşağıdaki bilgiler hazırlanır:
a) Reaktif kompanzasyon sisteminin
çıkışının sabit veya değişken olduğu,
b) Reaktif kompanzasyon sisteminin
kapasitif ve/veya endüktif bölgelerdeki işletme aralığı,
c) Reaktif güç çıkışının kademe
ayarları,
ç) Reaktif güç
çıkışının otomatik kontrol özellikleri ve ayarları,
d) Reaktif kompanzasyon sisteminin kullanıcı
sistemine bağlantı noktası.
E.11.2.1.4
Kullanıcı sisteminin iletim sisteminin kısa devre gücüne etkisi
Kullanıcı, sisteminin iletim sisteminin kısa devre gücüne olan etkisinin
incelenebilmesi için aşağıdaki bilgileri TEİAŞ’a bildirir:
a) Kullanıcı sistemine bağlı üniteler de
dahil olmak üzere, bağlantı noktasındaki azami 3 faz-toprak kısa devre gücü,
b) Kullanıcı sistemine bağlı senkron
jeneratör, elektrojen grupları ve/veya senkron/endüksiyon motor ve/veya şönt
kapasitörlerden gelecek ilave 3 faz-toprak kısa devre gücü,
c) Kullanıcı sisteminin (+), (-) ve
sıfır bileşen empedansları.
E.11.2.1.5
Sistem suseptansı
Kullanıcı, nominal frekanstaki kullanıcı sisteminin iletim
sistemine bağlantı noktasındaki eşdeğer sistem suseptans bilgilerini TEİAŞ’a
verir. Bu bilgiler, normal koşullarda kablo şebekesinin entegre parçası olan ve
kablodan bağımsız olarak hizmet dışı olmayan şönt reaktörler hakkında bilgileri
de içerir. Bu bilgilere aşağıdakiler dahil değildir:
a) Kullanıcı sistemindeki bağımsız
reaktif kompanzasyon tesisleri,
b) E.11.2.3.2'de belirtilen aktif ve
reaktif güç ek talep verilerindeki kullanıcı sisteminin suseptansı.
E.11.2.1.6
Bağlantı empedansı
Kullanıcılar, sistemleri ile ilgili, eşdeğer direnç, reaktans ve
şönt suseptansları içeren değerleri TEİAŞ’a verirler. Bu değerlerin TEİAŞ
tarafından düşük bulunması durumunda eşdeğer empedans ile ilgili daha ayrıntılı
bilgi veya kullanıcı sistemi eşdeğer empedansının direnç bileşeni kullanıcıdan
istenebilir.
E.11.2.1.7
Talep aktarma
Talebin, iletim sistemindeki birden fazla noktadan birlikte karşılanması durumunda, bu noktaların herbirindeki taleplerin toplam talebe
oranları kullanıcı tarafından TEİAŞ’a bildirilir. Ayrıca, arıza ve bakım
çalışmaları esnasında bu talepler üzerinde elle veya otomatik olarak yapılan
talep aktarma işlemleri ve bu işlemler için gerekli süreler kullanıcı
tarafından TEİAŞ’a bildirilir.
Talebin, iletim sistemindeki alternatif noktalardan
beslenebilmesinin mümkün olması durumunda, talebin bu alternatif noktalara
aktarılma olanakları ve aktarılma süreleri kullanıcı tarafından TEİAŞ’a
bildirilir.
E.11.2.1.8
Sistem verileri
Kullanıcı, yüksek gerilim sistemi ile ilgili olarak aşağıdaki
verileri sunar.
(a) Sistem parametreleri:
- Nominal
gerilim (kV),
- İşletme
gerilimi (kV),
- Pozitif
bileşen reaktansı,
- Pozitif
bileşen direnci,
- Pozitif
bileşen suseptansı,
- Sıfır bileşen
reaktansı,
- Sıfır bileşen
direnci,
- Sıfır bileşen
suseptansı.
(b) Yüksek gerilim şebekesi ile
kullanıcı şebekesi arasında transformatörler:
- MVA
kapasitesi,
- Gerilim oranı,
- Sargıların
bağlantı şekli,
- Sargıların
azami, asgari ve nominal kademeleri de dikkate alınarak hesaplanan pozitif
bileşen direnci,
- Sargıların
azami, asgari ve nominal kademeleri de dikkate alınarak hesaplanan pozitif
bileşen reaktansı,
- Sıfır bileşen
reaktansı,
- Kademe ayar
aralığı,
- Kademe adımı
sayısı,
- Kademe
değiştirici türü: yükte veya boşta,
- Kademe değiştirici
tipi: anolog, sayısal, BCD.
(c) Santrallar da dahil olmak üzere,
iletim sistemi bağlantı noktasına bağlı primer fider donanımı:
- Nominal
gerilim (kV),
- Nominal akım
(A),
- Nominal kısa
devre kesme akımı, 3-faz (kA),
- Nominal kısa
devre kesme akımı, 1-faz (kA),
- Nominal yük
kesme akımı, 3-faz (kA),
- Nominal yük
kesme akımı, tek-faz (kA),
- Nominal kısa
devre kapama akımı, 3-faz (kA),
- Nominal kısa
devre kapama akımı, tek-faz (kA).
E.11.2.1.9
Koruma sistemi verileri
Kullanıcı, bağlantı noktasındaki koruma sistemi ve ayarları ile
ilgili olarak aşağıdaki bilgileri TEİAŞ’a verir.
a) Kullanıcı şebekesindeki röleler ve
koruma sistemleri hakkında, ayarları da dahil olmak üzere, kapsamlı bilgileri,
b) Kullanıcı şebekesindeki tekrar kapama teçhizatı ile ilgili kapsamlı
bilgileri,
c) Ünite, ünite transformatörleri, start-up
transformatörleri ve iç ihtiyaç transformatörleri ile bunlara ilişkin
bağlantılardaki röleler ve koruma sistemlerinin, ayarları da dahil olmak üzere
kapsamlı bilgileri,
ç) Bir
kesicisi olan ünite çıkışlarında elektrik arızası giderilme süreleri,
Kullanıcı,
şebekesi üzerindeki topraklama sisteminin, empedanslar da dahil olmak üzere,
hesaplama ve ölçümlerle ilgili verilerini TEİAŞ’a verir.
E.11.2.1.11
Geçici aşırı gerilim verileri
İzolasyon koordinasyonu çalışmaları için TEİAŞ tarafından aşırı
gerilim incelemesi yapılması gerekir. Kullanıcı, TEİAŞ tarafından talep
edildiği takdirde, iletim bağlantı noktasına ilişkin kendi sistemi için
hesapladığı ark empedansı değerlerini ve bu hesaplamaların ayrıntılarını sunar.
TEİAŞ, gerekmesi durumunda, tesis ve/veya teçhizatın fiziksel boyutları ve
iletim sistemine doğrudan bağlı teçhizatın ve koruma araçlarının özellikleri
ile ilgili daha ayrıntılı bilgi talep edebilir.
E.11.2.2
Talep verileri
E.11.2.2.1
Genel
a) Kullanıcılar, talep ile ilgili
olarak, bir önceki ve içinde bulunan yılda gerçekleşen, ve takip eden on yıl
için beklenen bilgileri E.11.2.2.2 ve E.11.2.2.3’de belirtildiği şekilde
TEİAŞ’a bildirir.
b) Kullanıcılar, yılın farklı
dönemlerindeki toplam talebin doğru olarak belirlenebilmesi için talep
tahminlerindeki değişimleri gösteren ek talep tahmini verilerini TEİAŞ’a verir.
E.11.2.2.2
Kullanıcının aktif ve reaktif güç talebi
Kullanıcı sisteminde yer alan ve dengelemeye tabi olmayan
santralların üretimleri çıkarıldıktan sonra geriye kalan talep değerleri
aşağıdaki şekilde saatlik bazda her gün için verilir:
a) Kullanıcı sisteminde aktif güç
puantının oluştuğu tarih,
b) Kullanıcı sisteminde minimum aktif
gücün oluştuğu tarih,
E.11.2.2.3
Müşteri talep yönetimi verileri
Kullanıcıdan kaynaklanan nedenlerle aktif ve reaktif talepte yapılan
talep düşümü, bu düşümü gerçekleştirmek için düşümden önce tüketicilere yapılan
bildirimler, talep düşümlerinin süreleri ve yıl içindeki talep düşümlerinin
toplam sayısı TEİAŞ’a verilir. Bu talep düşümlerinin süre ve sayı bakımından
kabul edilebilir düzeyde olup olmadığı hususunda inceleme ve değerlendirme yıl
sonunda TEİAŞ tarafından yapılır. Bu incelemenin sonuçları TEİAŞ tarafından
dağıtım şirketine bildirilir.
E.11.2.3
Santral verileri
E.11.2.3.1
Genel
50 MW ve
üzerinde ünite veya 100 MW ve üzerinde toplam kurulu gücü olan santrallara
sahip üreticiler, E.11.2.3.2’den E.11.2.3.9'a kadar belirtilen bilgileri
TEİAŞ’a verir.
E.11.2.3.2 Ek
talep
a) Ünitenin nominal yükte iç ihtiyaç
yükü,
b) Ünitenin iç ihtiyacının iletim veya
dağıtım sisteminden sağlanması durumunda, ünite gücü ile birlikte, ünitenin ek
iç ihtiyaç gereksinimi de belirtilmelidir.
E.11.2.3.3
Ünite parametreleri
a) Nominal çıkış gerilimi (kV),
b) Nominal görünür çıkış
gücü (MVA),
c) Nominal aktif çıkış gücü (MW),
ç) Minimum
aktif güç (MW),
d) Kısa devre oranı,
e) Dikey eksen senkron reaktansı: (Xd),
f) Dikey eksen transient
reaktansı: (Xd¢),
g) Dikey eksen sub-transient reaktansı:
(Xd¢¢),
ğ) Dikey eksen
transient zaman sabiti: (Td¢),
h) Dikey eksen sub-transient zaman
sabiti: (Td¢¢),
ı) Yatay eksen
senkron reaktansı: (Xq),
i) Yatay eksen transient
reaktansı: (Xq¢),
j) Yatay eksen sub-transient
reaktansı: (Xq¢¢),
k) Yatay eksen transient zaman sabiti:
(Tq¢),
l) Yatay eksen sub-transient
zaman sabiti: (Tq¢¢),
r)
Üreticilerin uygunluk sertifikasından %10 luk basamaklarla alınan nominal
gerilimin % 50 ile %120 arasındaki aralığa karşılık gelen değerler kullanılarak
ünite terminali ve gerilimi ile ikaz akımı (If) açık devre doyma
eğrisi.
E.11.2.3.4
Yükseltici transformatör parametreleri
a) Nominal görünür güç (MVA),
b) Gerilim değişim oranı,
c) Sargıların azami, asgari ve nominal
kademeleri de dikkate alınarak hesaplanan pozitif bileşen direnci,
ç) Sargıların
azami, asgari ve nominal kademeleri de dikkate alınarak hesaplanan pozitif
bileşen reaktansı,
d) Sıfır bileşen reaktansı,
e) Kademe ayar aralığı,
f) Kademe adımı sayısı,
g) Kademe değiştirici türü: yükte veya boşta,
ğ) Kademe
değiştirici tipi: anolog, sayısal, BCD
h) Bağlantı grubu.
E.11.2.3.5
İç ihtiyaç transformatörü parametreleri
a) Nominal görünür güç ( MVA),
b) Gerilim değişim oranı,
c) Yüksek gerilim tarafında ölçülen
sıfır bileşen reaktansı.
E.11.2.3.6
İkaz kontrol sistemi parametreleri
a) İkaz devresi DC kazancı,
b) Nominal ikaz gerilimi,
c) Asgari ikaz gerilimi,
ç) Azami ikaz
gerilimi,
d) Artan ikaz gerilimi azami değişim hızı,
e) Azalan ikaz gerilimi asgari değişim
hızı,
f) İkaz devresi blok diyagramı,
g) Aşırı ikaz sınırlayıcısı dinamik
özellikleri,
ğ) Düşük ikaz
sınırlayıcısı dinamik özellikleri,
h) Güç sistemi dengeleyicisi (PSS)
parametreleri.
E.11.2.3.7 Tekrar kızdırıcı
sistemi gaz türbini birimleri için hız regülatörü parametreleri
a) YB (Yüksek basınç) hız regülatörü
ortalama kazancı MW/Hz,
b) Hızlandırıcı motor ayarlama aralığı,
c) YB kontrol valfı zaman sabiti,
ç) YB kontrol
valfı açılma sınırları,
d) YB kontrol valfı hız sınırları,
e) Tekrar kızdırıcı sistem zaman sabiti,
f) OB (Orta basınç) hız regülatörü
ortalama kazancı MW/Hz,
g) OB hız regülatörü ayarlama aralığı,
ğ) OB kontrol
valfı zaman sabiti,
h) OB kontrol valfı açılma sınırları,
ı) OB kontrol
valfı hız sınırları,
i) YB ve OB hız regülatörü
devresindeki ivmelenmeye duyarlı parçaların ayrıntıları,
j) Hız regülatörü blok diyagramı.
E.11.2.3.8
Tekrar kızdırıcısız gaz türbini birimleri için hız regülatörü parametreleri
a) Hız regülatörü ortalama kazancı,
b) Hızlandırıcı motor ayarlama aralığı,
c) Buhar veya yakıt kontrol valfı zaman
sabiti,
ç) Kontrol
valfı açılma sınırları,
d) Kontrol valfı hız sınırları,
e) Türbin zaman sabiti,
f) Hız regülatörü blok diyagramı.
E.11.
2.3.9 Hidroelektrik gruplar için hız regülatörü
parametreleri
a) Hız regülatörü kalıcı düşüşü,
b) Hız regülatörü geçici düşüşü,
c) Hız regülatörü zaman sabiti,
ç) Filtre
zaman sabiti,
d) Servo zaman sabiti,
e) Giriş hız sınırı,
f) Maksimum giriş sınırı,
g) Minimum giriş sınırı,
ğ) Su girişi
zaman sabiti,
h) Türbin kazancı,
ı) Türbin
kaybı,
i) Yüksüz akış.
E.11.2.3.10
Santral esneklik performansı
a) Ünite için soğuk yol verme yüklenme
hızı,
b) Ünite için ılık yol verme yüklenme
hızı,
c) Senkronizasyonu izleyen blok yük,
ç)Nominal
kapasiteden yük düşme hızı,
d) Kontrol aralığı,
e) Yük atma yeteneği.
E.11.2.4
Ek veriler
E.11.2.4.1
Genel
TEİAŞ, gerekmesi
durumunda, sistem etüdleri için kullanıcılardan ek veriler talep edebilir.
EK 12
GÜÇ
SİSTEMİ DENGELEYİCİSİ (PSS) AYAR PROSEDÜRÜ
E.12.1 AMAÇ VE KAPSAM
Konvansiyonel
ünitelerde Güç Sistemi Dengeleyicisi (PSS) tesis edilmesinin amacı, iletim sisteminde meydana gelen salınımları
sönümlendirmek, bu sayede de sistemin güvenli, güvenilir ve
kararlı işletimine katkı sağlamak, aynı zamanda ülkeler arası elektrik enerjisi
ticareti hacmini arttırmaktır.
Bu Prosedür’ün
kapsamı içerisinde yer alan bilgisayar simülasyonlarına dayalı analizler en
önemli süreçlerden biri olup, jeneratör, ikaz sistemi ve otomatik gerilim
regülatörüne (AVR) ilave bir kontrol döngüsü olan PSS’in modellenmesi ve saha
testleri ile doğrulanması gerekir.
PSS performans
dinamik analizlerinin bilgisayar ortamında gerçekleştirilebilmesi için bu ekin
E.12.2, E.12.3. ve E.12.4. kısımlarında belirtilen verilerin tamamının TEİAŞ’a
verilmesi gereklidir. PSS ayar prosedürü 3 aşamadan oluşur:
a) Jeneratör ve ikaz sistemi (AVR+PSS)
ile ilgili verilerin ve doğrulanmış modellerin TEİAŞ’a verilmesi,
b) PSS ayarlarının yapılması,
c) PSS doğrulama testlerinin yapılması
ve ilgili raporun TEİAŞ’a sunulması.
E.12.2
KONVANSİYONEL ÜRETİM TESİSLERİNDEN TALEP EDİLECEK JENERATÖR VERİLERİ
Konvansiyonel
üretim tesislerinden ünite başına kurulu gücü 75 MW’ın üzerinde bulunan her bir
ünite için talep edilen jeneratör verileri Tablo-E.12.1’de verilmektedir.
Tablo-E.12.1-
Üretim Tesislerinden Talep Edilen Jeneratör Verileri
Parametre
Sembol (Birim)
Değer
İsim
-
Üretici Firma
Tipi
Servise Giriş Yılı
Yıl
Nominal Görünür Gücü
Sn [MVA]
Nominal Stator Gerilimi
Un [kV]
Nominal Hızı (50Hz’e karşılık gelen)
fn [rpm]
Stator Kaçak Reaktansı
Xl [pu]
Armatür (stator) direnci
ra [pu]
İkaz direnci için Referans Isı
Tref [oC]
D- ekseni senkron reaktansı (doymamış)
Xd [pu]
Negatif dizi empedansı
X- [pu]
Sıfır Dizi empedansı ve topraklama tipi
X0 [pu]
D- ekseni geçici durum senkron reaktansı (doymamış)
Xd' [pu]
D- ekseni alt-geçici senkron reaktansı (doymamış)
Xd'' [pu]
Q ekseni senkron reaktansı (doymamış)
Xq [pu]
Q ekseni geçici durum senkron reaktansı (doymamış)
Xq' [pu]
Q ekseni Alt geçici senkron reaktansı (doymamış)
Xq'' [pu]
D-ekseni yüksüz (açık devre) geçici durum zaman sabiti
Td'o [s]
D-ekseni yüksüz (açık devre) alt geçici durum zaman sabiti
Td''o [s]
Q- ekseni yüksüz (açık devre) geçici durum zaman sabiti
Tq'o [s]
Q- ekseni yüksüz (açık devre) alt geçici durum zaman
sabiti
Tq''o [s]
D-ekseni kısa devre devre geçici durum zaman sabiti
Td' [s]
D-ekseni kısa devre alt geçici durum zaman sabiti
Td'' [s]
Q-ekseni kısa devre geçici durum zaman sabiti
Tq' [s]
Q-ekseni kısa devre alt geçici durum zaman sabiti
Tq'' [s]
Atalet Sabiti
H [MWs/MVA]
Tref’teki ikaz direnci
Rf [Ohm]
Yüklenme Eğrisi
Açık Devre ve Kapalı Devre Eğrileri
Topraklama tipi ve Empedansı
[Ohm]
Tablo-E.12.1’de
listelenen veriler, TEİAŞ tarafından gerçekleştirilecek generator ikaz
sistemleri ile ilgili tüm dinamik analiz çalışmalarında kullanılan dq0
düzlemindeki altıncı seviye senkron jeneratör modelini oluşturmak için talep
edilmektedir. Söz konusu veriler konvansiyonel üretim tesisindeki ünite gücü 75
MW veya üzerinde olan her bir ünite için talep edilmektedir. Tablo-E.12.1’de
verilen zaman sabitlerinin ve reaktansların yerine, dq0 düzlemindeki eşdeğer
devre elemanlarının (dq0 düzlemindeki eşdeğer sargılar için, öz direnç, öz
endüktans ve müşterek endüktans değerleri) değerlerinin sağlanması da
mümkündür.
E.12.3 KONVANSİYONEL ÜRETİM
TESİSLERİNDEN TALEP EDİLECEK GRUP TRANSFORMATÖRÜ VERİLERİ
Konvansiyonel
üretim tesislerinden ünite başına kurulu gücü 75 MW’ın üzerinde bulunan her bir
ünite için talep edilen Grup Transformatörü Verileri Tablo-E.12.2’de
verilmektedir.
Tablo-E.12.2
- Üretim Tesislerinden Talep Edilen Grup Transformatörü Verileri
Parametre
Sembol (Birim)
Değer
İsim
-
Üretici Firma
Tipi
Nominal Görünür Gücü
Sn [MVA]
Nominal Primer Gerilim
U1n [kV]
Nominal Sekonder Gerilim
U2n [kV]
Pozitif Dizi Seri Reaktansı
x1sc [%]
Negatif Dizi seri direnci
%
Sıfır Dizi seri reaktansı ve topraklama tipi
%
Kademe Sayısı
+/-
Kademe Değişimi (toplam)
%
Topraklama tipi
Bağlantı Grubu (a.k.a. Vektör Grubu)
1. simetri, büyük harf: YG
2. simetri, küçük harf: AG
3. simetri, sayı: saat ters yönü faz yerdeğiştirme (her sayı arası 30 derece
bulunmaktadır) (AG, YG’nin gerisindedir)
E.12.4
KONVANSİYONEL ÜRETİM TESİSLERİNDEN TALEP EDİLECEK İKAZ SİSTEMLERİ VERİLERİ
Sistem
kararlılık analizleri için, konvansiyonel üretim tesislerinden, Otomatik
Gerilim Regülatörü (AVR) ve Güç Sistemi Dengeleyicilerinin (PSS) IEEE standart
modellerine karşılık gelen blok diyagramları ve bu diyagramlardaki
parametrelere karşılık gelen ilgili değerlerin; ilgili santral işleticisi
tarafından TEİAŞ’a bildirilmesi gerekmektedir.
E.12.5 GÜÇ
SİSTEMİ DENGELEYİCİSİ (PSS) AYARLARININ YAPILMASI
PSS ayarları,
işletme sırasında ortaya çıkabilecek 0.1–4.0 Hz frekans bandındaki tüm
elektromekanik salınımların sönümlendirilme oranını arttıracak şekilde yapılır.
Bu amaçla, PSS ayarları, işletme sırasında oluşabilecek bölgeler arası salınım,
lokal salınım, makineler arası salınım ve torsiyonel şaft salınım modları
tahrik edilmeyecek şekilde ve aşağıdaki a, b, c ve d maddelerinde belirtilen
asgari ayar kriterleri gözetilerek yapılmalıdır .
PSS için saha
testleri öncesinde; doğrulanmış ikaz sistemi, generatör ve sistem modeli kullanılarak,
aşağıdaki a, b, c ve d maddelerinde belirtilen asgari ayar kriterlerine
ve bu ekte belirtilen performans şartlarına uygun parametre seti belirleme
çalışması yapılmalıdır. Bu çalışma sonucunda PSS için önerilen parametre seti
ve bu ekin E.12.2, E.12.3, E.12.4 maddelerinde belirtilen veriler TEİAŞ’a
raporlanmalıdır. Buna mütakip yapılacak olan PSS ayar çalışması saha testleri
öncesinde TEİAŞ bilgilendirilmeli ve uygun bir zaman belirlenmelidir. TEİAŞ
gerek görmesi halinde saha testlerinde gözlemci bulundurabilir. Ayar
çalışmaları sırasında gerçekleştirilen saha testi ve bilgisayar simulasyonu
sonuçlarının, aşağıdaki a, b, c ve d maddelerinde belirtilen asgari ayar
kriterlerine ve bu ekte belirtilen performans şartlarına uygunluğu TEİAŞ’a
raporlanır. Onay aşamasında veya sonrasında TEİAŞ kendisine raporlanandan daha
farklı bir parametre seti önerebilir veya çalışmanın tekrar edilmesini talep
edebilir.
a) PSS giriş sinyallerini filtreleyen
temizleme filtre zaman sabitleri ilgili modlar için efektif bir değere çekilir.
(10 saniyeden daha küçük zaman sabitleri seçilmesi önerilmektedir.)
b) Yukarıdaki aşama tamamlandıktan
sonra, PSS, otomatik gerilim regulatörü, ikaz sistemi ve jeneratör için; giriş
sinyali ilgili ünitenin rotor hız ölçümü (PSS girişi), çıkış sinyali de ilgili
ünitenin aktif gücü olarak tanımlanmış transfer fonksiyonunun faz
karakteristikleri, 0,1 – 4,0 Hz frekans bandı içerisinde ±30o
aralığında olacak şekilde, PSS ile düzeltilir. (Şekil-E.12.1’de gri taralı
bölge).
Söz
konusu ünite için tehlikeli bir şaft salınım modunun olduğu durumlarda, 1’de
belirtilen faz karakteristiklerinin 0,1 – 4,0 Hz frekans bandı dahilinde ±30o
aralığında olacak şekilde, PSS ile ayarlanmış olması ikaz sistemi üreticisinin
sorumluluğundadır.
Şekil-E.12.1 - PSS+AVR+İkaz
Sistemi+Jeneratör Faz Karakteristiği için Önerilen Bölge (Elektriksel Güç /
Rotor Hızı Transfer Fonksiyonu İçin)
c)
Şekil-E.12.1’de belirtilen faz karakteristiklerine uygun ayarlar yapıldıktan
sonra, PSS kazancı, en zayıf iletim sistemi şartlarında, en baskın (sanal
kısım/reel kısım oranı en büyük olan) lokal salınım modları için sönümleme
oranı (ζ), 0,707 ≤ ζ < 1 olacak şekilde ayarlanır. Ayarlanan PSS kazanç
değeri, PSS maksimum kazancının (belirtilen bode diyagramında fazın -360
derece olduğundaki kazanç değeri) minimum 10 dB altında olmak zorundadır. Yani
PSS kazanç değeri, maksimum PSS kazanç değerinin 1/3’ünü geçmemelidir. Saha
testleri sırasında, yüksek PSS kazancı nedeniyle, gürültü amplifikasyonu
gerçekleştiği takdirde ya da ikaz sistemi, jeneratör ve PSS arasında etkileşim
görüldüğü takdirde, PSS kazanç değeri, TEİAŞ tarafından onaylanmak kaydıyla,
ikaz sistemi üreticisinin ya da ikaz sistemi üreticisinin onayladığı ikaz
sistemi uzmanının belirleyeceği güvenli değere düşürülebilir.
Ç) PSS
tasarımının, ikaz sistemine giden PSS çıkış sinyalinin, ünitenin geçici
kararlılığını olumsuz etkilemeyecek şekilde sınırlandırılabilir olmasına imkan
sağlaması gerekmektedir. Söz konusu limit değerleri de ikaz sistemi üreticisi (ya
da ikaz sistemi üreticisinin onayladığı ikaz sistemi uzmanı) tarafından
belirlenir. PSS açık durumda iken, hem giriş sinyallerinde hem de çıkış
sinyalindeki limit değerinin 0’dan büyük olması gerekmektedir. (PSS çıkış
sinyali limiti için tipik değer ±0,05 pu dur.)
E.12.6 GÜÇ SİSTEMİ DENGELEYİCİSİ DOĞRULAMA TEST
PROSEDÜRÜ
Bölüm
E.12.5’de yer alan ayar çalışmalarına dair raporların TEİAŞ’a sunulup, uygun bulunmasını
müteakip doğrulama testleri bu bölümde yer alan prosedürler çerçevesinde
gerçekleştirilir. Doğrulama test çalışmalarının yapılacağı tarih en az 1 hafta
öncesinden TEİAŞ’a bildirilir. TEİAŞ isterse bu çalışmalar esnasında gözlemci
bulundurabilir.
E.12.6.1 Ön Gereksinimler
Güç sistemi
dengeleyicisi performans doğrulama testleri öncesinde, testleri
gerçekleştirecek ikaz sistemi uzmanının, asgari olarak, aşağıdaki ekipman,
yazılım ve yetkilere sahip olması gerekir:
a) AVR gerilim ayar değerinde, jeneratör
terminallerinde 0 pu – 0,05 pu aralığında 0,001 pu çözünürlüğünde ayarlanabilir
gerilim değişimine karşılık gelen basamak fonksiyonu değişiklik yapabilmek için
yeterli donanım ve/veya yazılım.
b) AVR gerilim ayar değerinde, jeneratör
terminallerinde, 0 pu – 0,02 pu tepe değeri aralığında, 0,001 pu çözünürlüğünde
ayarlanabilir saf sinüs ya da 1/fα tipi gerilim değişimine karşılık gelen
değişiklik yapabilmek için yeterli donanım ve/veya yazılım.
c) Frekans tepkisi testlerini
gerçekleştirebilmek ve test sonuçlarını gözlemleyebilmek için, asgari 0,1 – 10
Hz bandında çalışabilen bir spektrum analizörü donanımı ve/veya yazılımı.
ç) Test sonuçlarını sayısal ortamda depolamak için, asgari olarak;
12.6.2. maddesinde kaydı zorunlu olarak yer alan 8 farklı sinyali, ilgili
her sinyal için 0,001 pu çözünürlüğünde ve 10 ms örnekleme zamanında
kayıt edebilme imkânına sahip donanım ve/veya yazılım.
d) Test sırasında, ilgili sinyallerdeki
değişiklikleri gözlemleyebilmek amacıyla, asgari iki kanallı bir osiloskop.
e) Test sırasında oluşabilecek acil
durumlarda, PSS’in ikaz sistemine giden girişini iptal etmek için yeterli
donanım ve/veya yazılım.
f) Test sırasında oluşabilecek acil
durumlarda, otomatik gerilim regulatörü girişindeki test sinyalini (basamak
fonksiyonu, saf sinüs ya da 1/fα tipi test sinyali) iptal etmek için yeterli
donanım ve/veya yazılım.
g) PSS’in bütün yardımcı ekipmanlarının (ölçüm
transdüserleri, alarm ve uyarı sistemleri) tam ve çalışır durumda olması.
ğ) Testi gerçekleştirecek ikaz sistemi uzmanı için,
- İkaz sistemi
donanımı üzerinde
- İkaz sistemi
yazılımı üzerinde
- Jeneratör
koruma sistemi üzerinde
- AVR ve PSS
parametreleri üzerinde;
değişiklik yapma yetkisi ve
sorumluluğu bulunmalıdır.
E.12.6.2 Test Yöntemi
PSS performans
doğrulama testleri, ilgili ünitenin ikaz sistemi üreticisi ya da ilgili ikaz
sistemi üreticisinin onayladığı bir ikaz sistemi uzmanı tarafından yapılır.
Üretim tesisi personelinin ve/veya testi yapacak ikaz sistemi uzmanlarının test
ile ilgili yazılım ve donanım ile ilgili tüm ön hazırlıkları tamamlamış ve
teste hazır olmaları gerekmektedir.
Aşağıdaki
sinyallerin, daha sonra yapılacak analiz çalışmaları için bütün testlerde
kaydedilmesi gerekmektedir.
a) Ünite aktif gücü
b) Ünite reaktif gücü
c) İkaz gerilimi
ç) İkaz akımı
d) PSS çıkış sinyali
e) Jeneratör terminal
gerilimi
f) Jeneratör armatür
akımı (isteğe bağlı)
g) Şebeke frekansı
ğ) Rotor hızı (isteğe bağlı, eğer uygunsa)
h) Gerilim referans değeri
(uygulanan değişiklik sinyali ile birlikte)
Testlerin
sonunda E.12.7 bölümünde belirtildiği şekilde Performans Doğrulama Raporu
TEİAŞ’a sunulur.
PSS’in lokal
salınımların sönümlendirilmesine katkı sağlayıp sağlamadığını gözlemlemek
amacıyla, ikaz sistemi gerilim referans değerinde ±%2 (ya da ±%3) basamak
fonksiyonu değişiklik yapılarak bu prosedür’ün 12.6.2 maddesinde belirtilen
sinyaller gözlenir ve kayıt edilir.
Te stler
sırasında aşağıda belirtilen prosedür izlenir:
a)
BYTM ve MYTM’den gerekli izinler alınmalıdır. Ünite testler sırasında frekans
kontrolüne katılmaması gerektiğinden hız regulatöründe gerekli düzenlemeler
yapılır.
b)
TEİAŞ tarafından onaylanan PSS ayar değerleri PSS’e yüklenir.
c)Ayrıca
TEİAŞ’ın talep etmesi halinde, ünite şebekeye senkron olmadan (jeneratör devre
kesicisi açıkken) anma hızında dönerken ve anma geriliminde ikazlanmış durumda
iken, PSS ayar çalışmaları sırasında kullanılan jeneratör ve ikaz modelini
doğrulamak amacıyla, ikaz sistemi gerilim referans değerinde %2 (ya da %3)
basamak fonksiyonunda değişiklik yapılarak yukarıda belirtilen sinyaller
gözlenir ve kayıt edilir. Bu test sırasında PSS kapalı konumda olmak
zorundadır.
ç) PSS kapalı
konumda iken, ünite nominal aktif gücünün %90’ı ile %100’ü arasına getirilir.
d) Basamak
fonksiyonu tepkisi testlerine başlamadan önce testler esnasında
kullanılacak kazanç değerini belirlemek üzere, PSS kazancı 0’a çekilir ve
PSS aktif konuma getirilir. Daha sonra, ünite davranışı gözlenerek, PSS kazancı
daha önce TEİAŞ’a raporlanan değere kadar, 5 eşit adımda arttırılarak
getirilir. Her kazanç adımı için bu dokümanın 12.6.2 maddesinde belirtilen
sinyaller ve ünite davranışı 1 dakika boyunca gözlenerek, gürültü
amplifikasyonu ya da ikaz sistemi ve PSS arasında etkileşim olmadığından emin
olunur. Test sırasında, yüksek PSS kazancı nedeniyle, gürültü amplifikasyonu
gerçekleştiği takdirde ya da ikaz sistemi ve PSS arasında etkileşim görüldüğü
takdirde, PSS kazanç değeri, daha fazla arttırılmaz ve bu nokta maksimum PSS
kazancı olarak kaydedilir. E.12.5, c) maddesinde belirtildiği gibi PSS kazanç
değeri, PSS kazancı ile maksimum kazanc arasındaki fark minimum 10 dB olacak
şekilde ikaz sistemi üreticisinin (ya da ikaz sistemi üreticisinin onayladığı
ikaz sistemi uzmanının) belirleyeceği güvenli değere ayarlanır.
e) Kazanç
testlerinde herhangi bir olumsuz durumla karşılaşılmadığı takdirde, test
prosedürü basamak fonksiyonu tepkisi testi ile devam eder. Bu testin amacı,
PSS’in ilgili ünitenin lokal salınımının sönümlendirilmesine
sağladığı katkının gözlenmesidir. Bu nedenle, basamak fonksiyonu tepkisi
testleri,PSS kapalı konumda iken ve PSS açık konumda iken ayrı ayrı yapılır.
İlk olarak,
PSS kapalı konumda iken, ikaz sistemi gerilim referans değerinde %2 (ya da %3)
step değişiklik yapılarak bu dokümanın 12.6.2 maddesinde belirtilen
sinyaller gözlenir ve kayıt edilir.
Daha sonra,
PSS açık konuma alınır ve PSS kazancı azami güvenli değere kadar, 5 eşit adımda
arttırılarak getirilir. Her kazanç adımı için, ikaz sistemi gerilim referans
değerinde %2 (ya da %3) basamak fonksiyonunda değişiklik yapılarak bu dokümanın
12.6.2 maddesinde belirtilen sinyaller gözlenir ve kayıt edilir.
Sonuçların
değerlendirilmesi aşamasında, PSS kapalı iken yapılan ve PSS açık iken yapılan
basamak tepkisi test sonuçları aynı ölçekte çizilir. PSS açık konumda
iken, PSS kapalı iken alınan sonuçlara kıyasla, ünite aktif gücündeki
salınımların daha yüksek bir sönümleme oranı ile sönümlenmiş olması en temel
beklenti olmakla birlikte, aktif güç salınımlarının 2-3 salınım periyodu içinde
sönümlenmiş olması tatmin edici bir sonuçtur. Test sonuçları
değerlendirilirken, aktif güç salınımları iyi sönümleniyor olsa bile, ünite
reaktif gücünde, ikaz geriliminde, ya da ikaz akımında sönümlenmeyen periyodik
salınımların ya da gürültü bileşeninin bulunmaması gereksinimi de dikkate
alınmalıdır.
PSS’in 0,1–3,0
Hz aralığındaki salınımların sönümlendirilme oranını arttıracak şekilde
ayarlandığını gözlemlemek amacıyla, ikaz sistemi gerilim referans değerine,
terminal geriliminde en az 0,001 pu en çok da 0,02 pu tepe değeri değişiklik
yaratacak şekilde, beyaz gürültü ya da 0,1 – 4,0 Hz bandı içerisinde değişen
frekanslarda saf sinüzoidal test sinyali uygulanarak bu dokümanın 12.6.2
maddesinde belirtilen sinyaller gözlenir ve kayıt edilir. 0,1 – 4,0 Hz bandı
içerisinde değişen frekanslarda saf sinüs test sinyali uygulanarak tekrarlanan
testler yerine, bütün frekans bileşenlerini içeren 1/fα tipi test sinyalleri
(beyaz gürültü ya da pembe gürültü) uygulanarak da benzer testler
gerçekleştirilebilir.
Test
sonuçlarının değerlendirilmesi esnasında, 0,1 – 0,5 Hz frekans bandındaki
salınımlar için terminal gerilimi sinyaline, 0,5 – 3,0 Hz frekans bandındaki
salınımlar için de ünite aktif gücü sinyaline Hızlı Fourier Dönüşümü (FFT)
uygulanır. Başarı kriteri, ilgili salınımlar için (gerilim ya da aktif güç) PSS
açık konumda iken alınan test sonuçlarında, PSS’in kapalı olduğu durumda alınan
test sonuçlarına kıyasla salınımların şiddetinin azalmış olmasıdır.
Testler
sırasında aşağıda belirtilen prosedür izlenir:
a) Bölge Yük Tevzi Merkezi
ve Milli Yük Tevzi İşletme Müdürlüğü’nden gerekli izinler alınır. PSS kapalı
konumda iken ünite şebekeye senkronlanır ve anma gücünün %90’ı ile %100’ü
arasına getirilir. Bu test sırasında, test sonuçlarının tam anlamıyla
değerlendirilebilmesi için, ünite hiçbir şekilde primer frekans kontrolüne
katılmamalıdır.
b) İkaz sistemi gerilim referans
değerine, terminal geriliminde en az 0,001 pu en çok da 0,02 pu tepe değeri
değişiklik yaratacak şekilde, ya 1/fα tipi test sinyalleri (beyaz gürültü ya da
pembe gürültü) ya da 0,1 – 3,0 Hz bandı içerisinde değişen frekanslarda saf
sinüs test sinyali uygulanarak (bu durumda testler 0,1 Hz, 0,2 Hz, 0,3 Hz, 0,4
Hz, 0,5 Hz, 0,6 Hz, 0,7 Hz, 0,8 Hz, 0,9 Hz, 1 Hz, 1,25 Hz, 1,5 Hz, 2 Hz, 2,5
Hz, 3 Hz, 3,5 Hz ve 4 Hz frekanslarındaki saf sinüs test sinyali için
tekrarlanacaktır) bu ekin 19.6.2 bölümünde belirtilen sinyaller gözlenir ve
kayıt edilir. Test sırasında, uygulanan test sinyalinin genliği sıfırdan
başlayarak terminal geriliminde en az 0,001 pu en çok da 0,02 tepe değeri
değişiklik yaratacak şekilde yavaş yavaş arttırılmalıdır. Kayıt işlemi,
terminal gerilim değişikliklerinin değeri ayarlandıktan sonra başlamalıdır. Her
adımda, ilk olarak PSS kapalı konumda iken test gerçekleştirilir. Daha sonra,
PSS kapalı iken uygulanan sinyalin genliği değiştirilmeden PSS açık konuma
getirilir. Özellikle saf sinüs test sinyalinin uygulandığı durumlarda, lokal
salınım modlarının bulunduğu 0,8 Hz – 2 Hz arasında sinyal genliği
arttırılırken ünite aktif gücündeki salınımların şiddetine azami dikkat
edilmelidir. Herhangi beklenmeyen bir durumda, acilen test sinyalinin
uygulanmasının durdurulup, PSS’in kapalı konuma getirilmesi önerilir.
c) Testler tamamlanıp verilerin sağlıklı
bir şekilde kayıt edildiğinden emin olunduktan sonra, test sonuçlarının
değerlendirilmesi esnasında, 0,1 – 0,5 Hz frekans bandındaki salınımlar için
terminal gerilimi sinyaline, 0,5-4 Hz frekans bandındaki salınımlar için de
ünite aktif gücü sinyaline FFT uygulanır. Başarı kriteri, ilgili salınımlar
için (gerilim ya da aktif güç) PSS açık konumda iken salınımların şiddetinin
azalmış olmasıdır.
E.12.6.2.3 Hızlı Yükleme
Testleri
Testler
sırasında aşağıda belirtilen prosedür izlenir:
a) Bölge Yük Tevzi Merkezi
ve Milli Yük Tevzi Merkezinden gerekli izinler alınır. Ünite testler sırasında
primer ya da sekonder frekans kontrolüne katılmayacağı için hız regulatöründe
gerekli düzenlemeler yapılır. PSS açık konumda iken, ünite minimum kararlı
üretim düzeyine getirilir.
b) Ünite nominal aktif gücüne gelene
kadar, üreticilerin belirlediği azami MW/saniye oranıyla yüklenir, bu ekin
12.6.2 bölümünde belirtilen sinyaller gözlenir ve kayıt edilir.
c) Ünite minimum kararlı üretim düzeyine
gelene kadar, azami MW/saniye oranıyla yük atar, bu ekin 12.6.2 bölümünde
belirtilen sinyaller gözlenir ve kayıt edilir.
ç) Testler tamamlanıp verilerin sağlıklı bir şekilde kayıt
edildiğinden emin olunduktan sonra, test sonuçlarının değerlendirilmesi
esnasında, ünite yük alıp atarken büyük ölçekte reaktif güç salınımlarının
gözlenmemesi beklenir. Aksi takdirde, PSS tasarımı gözden geçirilmelidir. Bu
durum, özellikle hidroelektrik santrallarda tek girişli (delta P tipi) PSS
kullanıldığı zaman sıklıkla görülmektedir. Bu nedenle, çift girişli (aktif
güç ve frekans girişli), hızlandırıcı gücün integrali felsefesine sahip bir
PSS tasarımı kullanılması önem taşımaktadır.
E.12.7 ASGARİ PERFORMANS
ŞARTLARI
Üretim
tesisinin/tesislerinin Güç Sistemi Dengeleyecilerinin başarı kriteri; söz
konusu ünitelerin her birinin, E.12.6’da verilen Test prosedürüne göre
yapılacak testler sonucunda, yine aynı bölümde yer alan performans şartlarını
sağlamasıdır. Söz konusu ünitelerde gerçekleştirilen testler sırasında veya
sonrasında, belirtilen performans şartlarını sağlamak amacıyla, daha önceden
TEİAŞ’a raporlanmış güç sistemi dengeleyicisi ayar değerlerinde değişiklik
yapılabilir. Üretim tesisinin başarı kriterine esas olan ayar değerleri, saha
testleri ile doğrulanmış değerlerdir. Onay aşamasında veya sonrasında TEİAŞ
kendisine raporlanandan daha farklı bir parametre seti önerebilir veya çalışma
tekrar edilmesini talep edebilir.
Performans
doğrulama raporlarında, asgari olarak aşağıdaki analiz ve test sonuçlarının
bulunması gerekmektedir.
a) Üretim tesisi ile ilgili
veriler (bu ekin 2, 3 ve 4. kısımlarında belirtilen veriler)
Not: Performans
doğrulama raporlarında, PSS ve ikaz sistemi için performans doğrulama testleri
sonucunda kesinleştirilmiş parametre değerlerinin verilmesi gerekmektedir.
b) Aşağıdaki maddelerde
açıklanan Bode Diyagramları;
-
PSS devre harici iken (kapalı konumda iken), otomatik gerilim regulatörü, ikaz
sistemi ve jeneratör için; giriş sinyali ilgili ünitenin gerilim referans
değeri (AVR girişi), çıkış sinyali de ilgili ünitenin terminal gerilimi olarak
tanımlanmış transfer fonksiyonu için, kazanç ve faz karakteristikleri.
-
PSS devrede iken (açık konumda iken), PSS, otomatik gerilim regulatörü, ikaz
sistemi ve jeneratör için; giriş sinyali ilgili ünitenin rotor hız ölçümü (PSS
girişi), çıkış sinyali de ilgili ünitenin aktif gücü olarak tanımlanmış
transfer fonksiyonu için kazanç ve faz karakteristikleri.
c) Bu ekin 6. kısmında
belirtilen metodolojiye uygun olarak gerçekleştirilmiş adım tepkisi, frekans
tepkisi ve hızlı yükleme testi sonuçları.
ç) Saha ölçümleri ve bilgisayar modelinin uyumluluğunu gösteren
doğrulama çalışması ile ilgili sonuçlar.
d) Doğrulanmış model kullanılarak
gerçekleştirilen modal analiz sonuçları ile bölgeler arası salınım
modunun (~0.15 Hz) sönümleme oranının (ζ), PSS açık ve kapalı durumda
değişimi.
e) PSS açık ve kapalı durumda gerçekleştirilen 1 saatlik gerilim ve
aktif güç sinyalleri ölçümlerinin frekans spektrumunu gösteren grafik.
Aşağıdaki veriler
dengeleme ve uzlaştırmaya taraf ünite ve/veya bloklar için hazırlanır:
1) Senkronizasyondan
çıkan üniteyi ve/veya bloğu tekrar senkronize edebilmek için gerekli minimum
süre,
2) Üretim tesisindeki
farklı üniteler arasında veya kombine çevrim gaz türbini bloğu içindeki bir gaz
türbini ve çevrim ünitesi arasında veya iki blok arasındaki minimum
senkronizasyon süresi,
3) Senkronizasyon
esnasında kombine çevrim gaz türbini bloğunda, blok yük olarak tanımlanan
minimum üretimi,
4) Aşağıdaki koşullar için
ünite ve/veya bloğun senkronizasyonunda maksimum yüklenme oranları;
a) Sıcak
b) Ilık
c) Soğuk
5)
Boşta en kısa çalışma süresi,
6) Aşağıdaki koşullar için,
ünite ve/veya blok maksimum yük düşme oranları;
a) Sıcak
b) Ilık
c) Soğuk
7)
Aşağıdaki koşullar için, yıllık izin verilen maksimum çalışma şartları;
(1) Şebeke frekansının 49,5 Hz – 50,5 Hz aralığında olması durumunda, çıkış gücünün %100’lük
sabit değeri korunmalı, ilave her %1’lik frekans
düşüşü karşılığında ise en fazla %1’lik çıkış gücü düşüşü oluşmalıdır. Bu
gereklilik, gaz türbinleri için 25 0C (77 0F)’nin
altındaki tüm ortam sıcaklıklarında geçerlidir.
(2) Sistem frekansının düşmesi ile birlikte azalan türbin hızı
nedeniyle gaz türbinlerinin aktif güç çıkışındaki düşüşün grafikte belirtilen
doğrusal kararteristiğin altına düşmemesi için gereken önlemler alınmalıdır.
EK 16
ÖNEMLİ OLAY
BİLDİRİM FORMATI
Önemli olayın saati ve tarihi,
Önemli olayın yeri,
Önemli olayın meydana geldiği
tesis ve/veya teçhizat,
Önemli olayın özet açıklaması,
Hizmete dönüşün/toparlanmanın
tahmini veya gerçekleşen saati ve tarihi,
Kesintiye uğramış
arızalı/üniteleri ve kesintinin süresi,
Önemli olaydan kaynaklanan,
devredeki ünitelerin emreamade olma durumunda şebekede ortaya çıkan
azalma.
EK 17
YAN
HİZMETLER PERFORMANS TEST PROSEDÜRLERİ
E.17.A. PRİMER FREKANS KONTROL PERFORMANS TEST PROSEDÜRLERİ[81]
(1) Primer
Frekans Kontrol Performans Testleri üç aşamadan oluşmaktadır. Bu aşamalar,
aşağıda E.17.A.1, E.17.A.2 ve E.17.A.3 bölümlerinde açıklanan Primer Frekans Kontrol
Rezerv Testi, Primer Frekans Kontrol Hassasiyet Testi ve Doğrulama Testidir.
Primer Frekans Kontrolüne katılacak üretim tesislerinin tümünde bu testler
gerçekleştirilir. İlgili üretim tesisinde birden çok ünite bulunuyorsa primer
frekans kontrol performans testleri bu hizmete katılmakla yükümlü her ünite
için gerçekleştirilecek ve bu testlere ilişkin primer frekans kontrol
performans test sertifikası her ünite için ayrı ayrı hazırlanır. Hazırlanacak
test raporu tüm üniteler için yapılan testleri içerir.[58]
(2) (Ek:
RG-17/12/2024-32755) Birden çok kaynaklı elektrik üretim tesislerinde E.17.A.1.
ve E.17.A.2. maddelerinde belirtilen primer frekans kontrol rezerv testi ve
primer frekans kontrol hassasiyet testi primer frekans kontrolüne katılma
yeterliliği bulunan her bir ünite için ayrı ayrı gerçekleştirilecektir. Yapılan
testlerden sonra yardımcı kaynak üniteleri dahil tüm üniteler devrede iken
primer frekans kontrolüne katılma yeterliliği bulunan üniteler için testler eş
zamanlı olarak yapılır. Bu testler sırasında yardımcı kaynak ünitesinin ünite
kurulu gücünün asgari olarak %60’ı seviyesinde üretim yapması gerekmektedir.
(3) (Ek:
RG-17/12/2024-32755) Birden çok kaynaklı elektrik üretim tesislerinde
E.17.A.3. maddesinde açıklanan doğrulama testi yardımcı kaynak üniteleri dahil
tüm üniteler için eş zamanlı olarak yapılır. Bu testler sırasında yardımcı
kaynak ünitesinin en az 4 saat süre boyunca ünite kurulu gücünün en az %60’ı
seviyesinde üretim yapması gerekmektedir.
(4)
Testler sırasında talep edilen dokümanların yanında, primer frekans kontrol
fonksiyonlarının gösterimi amacıyla ünite kontrol sistemlerinin, özellikle de
türbin hız regülatörü ile kazan kontrol sistemi arasındaki işleyişin,
basitleştirilmiş blok şemaları santral personeli tarafından
sağlanmalıdır. Elde edilen blok şemalar ve test sinyalinin uygulama noktaları
test raporunda belirtilmelidir.
(5) Primer Frekans Kontrol Performans Testleri sırasında ünite tipine
göre aşağıdaki sinyallerin kayıtları yanlarında belirtilen bağlantı üzerinden
alınır. Bu sinyallerin yanısıra testi gerçekleştiren uzmanın gerekli gördüğü
diğer sinyallere ait kayıtlar da alınır. Kayıt altına alınan verilerin kaynağı,
doğruluğu ve güvenilirliği testi gerçekleştiren yetkili test firmasının
sorumluluğundadır.
a)
Ünite Aktif Güç Referansı (Transdüser/PLC/DCS/Veri Kayıt Yazılımı
üzerinden).
b)
Aktif Güç Çıkışı (Akım-Gerilim Transformatörü/Transdüser üzerinden).
c)
Şebeke Frekansı (Gerilim Transformatörü/Transdüser üzerinden).
ç)
Uygulanan Test Frekansı(Transdüser/PLC/DCS üzerinden).
d) Vana
Pozisyonları veya Yakıt Akışı/Miktarı(Transdüser/PLC/DCS üzerinden).
Testler sırasında kaydı yapılan sinyaller, metin biçimli
(ASCII/Text) veri kayıt dosyası olarak TEİAŞ tarafından belirlenen şekilde,
test tutanağına ve test raporuna CD/DVD ortamında eklenerek TEİAŞ gözlemcisine
teslim edilir.[59]
(6) Testler
sırasında ölçümü yapılan her bir değer için örnekleme oranı saniyede 10 veri
olmak zorundadır (100 milisaniyede 1 veri). Testler sırasında yapılacak kayıtlar
için testi gerçekleştiren yetkili firma tarafından sağlanan ve ilgili
sinyalleri yukarıda belirtilen bağlantı noktaları üzerinden akım ve/veya
gerilim biçiminde harici bağlantı yoluyla ölçebilen kayıt teçhizatının
kullanılması esas olup santral kendi sistemlerinden sağlanan kayıt
dosyaları ya da iletişime dayalı veri kayıt yöntemleri kullanılmamalıdır.
Harici olarak bağlanacak her bir veri kayıt teçhizatının doğruluk sınıfı
en az %0,2 olmalı ve ölçülen değerleri zaman bilgisiyle birlikte kayıt yapabilecek
özellikte olmak zorundadır. Test teçhizatının kalibrasyon sertifikası en fazla
üç yıllık olmak zorundadır. Veri kayıt teçhizatının gerekli şartları taşıdığı,
belgeleri ile birlikte test öncesinde TEİAŞ gözlemcisine ibraz edilir.
(7) Testler
sırasında ünite parametreleri (basınç, sıcaklık ve benzeri) normal işletme
değerleri dahilinde kalmalı ve normal işletme değerleri dahilinde kaldığı test
raporunda beyan edilmelidir. Testler sırasında, ünite parametreleri teçhizatın
güvenli kullanımı için mevcut normal işletme şartlarındaki sınırları aşmamalı
ve kısıtlayıcı etkisi olmamalıdır. Testin ya da ünitenin durmasına yol
açabilecek herhangi bir ilave koruma mekanizması kullanılmamalıdır.
(8) Primer Frekans Kontrol Performans Testleri,
herhangi bir yazılımsal ve/veya donanımsal simülasyon yöntemi kullanılarak,
test edilen ünitenin türbin hız regülatörünün şebeke frekansını algılamayacağı
şekilde, ölçülen hız bilgisi yerine doğrudan simüle edilen hız bilgisinin
aşağıdaki Şekil E.17.A.1’de görülen prensiple uygulanması yoluyla
gerçekleştirilir.
Test sinyalinin uygulanması sırasında ve test
esnasında oluşabilecek beklenmedik durumlara karşı, teçhizat ve personel
güvenliği ile ilgili her türlü önlemi almak ilgili üretim tesisinin
sorumluluğundadır.

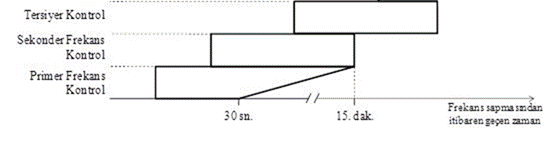

Şekil E.17.A.1 - Frekans
Simülasyonu Uygulama Yöntemi Prensip Şeması
(9) Primer frekans kontrol performans testleri aşağıda
belirtilen adımlar çerçevesinde gerçekleştirilir ve primer frekans kontrol
hizmet anlaşmasının ekinde yer alan ve TEİAŞ internet sitesinde yayımlanan
rapor şablonuna göre raporlanır.
E.17.A.1.
Primer Frekans Kontrol Rezerv Testi
Test Hedefi
(1) Primer Frekans Kontrol Rezerv Testinin hedefi,
ünitenin, primer frekans kontrolü için ayırabileceği azami primer rezerv
miktarını, şebeke frekans kontrolü doğrultusunda belirlenmiş ölçütlere uygun
şekilde, gerektiğinde sunabilir yetenekte olduğunun doğrulanmasıdır.
Test
Aşamaları
(2) Primer
Frekans Kontrol Rezerv Testi gerçekleştirilirken ünite üzerinde aşağıdaki
işlemler yapılır[60]:
a. Ünite, Primer
Frekans Kontrol işlevini sağlayacak konuma alınır.
b. Ölü
bant değeri 0 (sıfır) mHz olarak ayarlanır.
c. Hız eğimi ve
diğer ilgili parametreler, 200 mHz’lik frekans sapması durumunda primer frekans
kontrol rezervinin %50 si en fazla 15 saniye içinde, tamamı en geç 30 sn
içerisinde etkinleştirilmesi gerekliliği çerçevesinde, aşağıdaki tabloda
belirtilen ve %4 ile %8 arasında değişebilecek hız eğimi değerleri ile tutarlı
olacak şekilde ayarlanmalıdır.
ç. Aşağıda
belirtilen durumlar hariç olmak üzere, azami Primer Rezerv Kapasitesi ünite
nominal aktif gücünün %5 inden az, %10 dan fazla olamaz.
1. Nükleer güç
santrallerine ait ünitelerde nominal aktif gücünün %2 si oranında azami primer
frekans kontrol rezerv kapasitesi için test yapılabilir. Bu takdirde test, hız
eğimi formülü ile hesaplanan hız eğimi değeriyle yapılır.
2.TEİAŞ
tarafından uygun görülmesi halinde %10 dan daha yüksek bir azami primer
frekans kontrol rezerv kapasitesi için test yapılabilir. Bu takdirde test, hız
eğimi formülü ile hesaplanan hız eğimi değeriyle yapılır.
Tablo E.17.A.1 – Hız eğim değerleri
Azami Primer Frekans Kontrol Rezerv Kapasitesi (RPmax),
%
5
10
Hız eğimi ( sg), %
8
4
Testler için yapılan
hız eğimi, ölü bant ve diğer ilgili parametre ayarları, primer frekans kontrol
performans testlerinin tüm aşamalarında aynı kalmalı ve değiştirilmemelidir.[61]
(3) Primer
Frekans Kontrol Rezerv Testleri, minimum ve maksimum çıkış gücü seviyelerinde
iki aşamalı olarak aşağıdaki şekilde gerçekleştirilir:
a.
Maksimum çıkış gücü seviyesinde gerçekleştirilecek test için, ünitenin hız eğim
değeri ve diğer ilgili parametreler yukarıda belirtildiği gibi ayarlandıktan
sonra, ünite çıkış gücü ayar noktası değeri, ünitenin nominal aktif çıkış
gücünün veya mevcut işletme şartlarında sağlayabileceği maksimum aktif çıkış
gücünün " RPmax + (%3 x PGN)"
değeri kadar aşağısında bir Pset değerine ayarlanır.
b.
Minimum çıkış gücü seviyesinde gerçekleştirilecek test için, ünitenin hız eğim
değeri ve diğer ilgili parametreler yukarıda belirtildiği gibi ayarlandıktan
sonra, ünite çıkış gücü ayar noktası değeri ünitenin kararlı ve güvenli
çalışabileceği minimum aktif çıkış gücünün "Rpmax + (%3 x PGN)" değeri kadar yukarısında
bir Pset değerine ayarlanır. Ünitenin testler için belirlenen maksimum ve
minimum çıkış gücü seviyeleri arasındaki fark "RPmax" değerinin iki
katından az ise minimum çıkış gücü seviyesindeki testlerin yapılması
zorunlu değildir.
c.
Yukarıdaki her iki aşamada, türbin hız
regülatörü girişine, şebekeden hız bilgisi almayacak şekilde Df=-200 mHz’lik
frekans sapması veya f=49,8 Hz’lik simule test sinyali basamak değişiklik halinde
uygulanır ve bu değerde en az 15 dakika muhafaza edilir. Bu süre sonunda
nominal frekans değeri 50 Hz’e dönülecek ve ünitenin de aynı Pset değerinde
kararlı hale gelmesi beklenerek Df=+200 mHz’lik frekans sapması veya f=50,2
Hz’lik simule frekans değeri için aynı işlem tekrarlanır. Bu test adımlarına
ilişkin uygulama, aşağıdaki Şekil-E.17.A.2 ve Şekil-E.17.A.3'te görüldüğü gibi
gerçekleştirilir.
Şekil-E.17.A.3. Minimum
çıkış gücü seviyesi içinPrimer Frekans Kontrol Rezerv Testi
Simule Frekans Uygulanışı
Test Sonuçları
(4) Primer Frekans Kontrol Rezerv Testleri sırasında ünitenin aktif güç çıkışı,
simüle frekans ve diğer ilgili sinyaller kaydedilir.
Test Kabul Kriterleri
(5) Df=-200 mHz’lik ve Df=+200 mHz’lik iki ayrı simüle frekans adımı için ayrı
ayrı oluşturulan ve maksimum ve minimum seviyelerde gerçekleştirilen testlerden
elde edilen verilerle ayrı ayrı oluşturulan bu grafikler kullanılarak testin
başarısı aşağıdaki kurallara göre ayrı ayrı değerlendirilir:
a.
Azami Primer Frekans Kontrol Rezerv Kapasitesinin %50’si en fazla 15 saniye
içinde, tamamı ise en fazla 30 saniyelik süre içinde Şekil E.17.A.4 ve Şekil
E.17.A.5 ’te gösterilen şekilde etkinleştirilebilmelidir.
b.
Azami Primer Frekans Kontrol Rezerv Kapasitesi en az 15 dakika boyunca Şekil
E.17.A.6’de gösterilen toleranslar dahilinde sürdürülebilmelidir. Bu kriter
değerlendirilirken grafikte yer alan veri kayıt noktalarının TRP_A
, TRP_B ve TRP_C ile gösterilen zaman
dilimlerinin her biri için ayrı ayrı olmak üzere en az %90 oranında tolerans
sınırları dahilinde yer alması yeterli kabul edilecektir.
ç) Üniteler, Şekil-E.17.A.6'da
görüldüğü şekilde, en fazla "Δtd" olarak belirtilen "Gecikme
Süresi" süresi içinde (hidroelektrik üniteler için 4 saniye, diğer
üniteler için 2 saniye) tepki vermeye başlamalıdır.
Şekil-E.17.A.6- Primer
Frekans Kontrol Rezerv Testinin Değerlendirilmesi[62]
E.17.A.2. Primer Frekans Kontrol
Hassasiyet Testi
Test Hedefi
(1) Primer Frekans Kontrol Hassasiyet Testinin hedefi test edilen ünitenin
frekans değişimlerine hassasiyetinin yeter ve gerek seviyede olduğunun
doğrulanmasıdır.
Test Aşamaları
(2) Primer Frekans Kontrol Hassasiyet Testleri, primer
tepkinin sürekli bir şekilde sağlanabilmesinde hiçbir tutarlı işletmesel engel
olmayan maksimum çıkış gücü seviyesinde aşağıdaki şekilde geçekleştirilir:
Ünite hassasiyetinin tespit edilmesi için test
sinyali, Şekil E.17.A.6’da gösterilen uygulama prensibi doğrultusunda Df=-5
mHz’den başlayarak ünite kontrol vanalarında test sinyali ile bağıntılı bir
tepki gözleninceye kadar frekans sapma miktarı artı ve eksi yönde 5 mHz’lik
kademeler halinde arttırılarak uygulanır. Ünite tepkisi için vana
hareketi ve/veya diğer ilgili sinyallerdeki değişimler ölçüt olarak kabul
edilir. Df=-5 mHz’lik frekans sapması veya f=49,995 Hz’lik simule frekans
değeri aşağıda Şekil.E.17.A.5’te görüldüğü gibi basamak değişiklik
halinde uygulanır ve bu değerde en az bir dakika muhafaza edilir. Bu süre
sonunda nominal frekans değeri 50 Hz’e dönülecek ve ünitenin de aynı Pset
değerinde kararlı hale gelmesi beklenerek bu sefer de Df=+5 mHz’lik frekans
sapması veya f=50,005 Hz’lik simule frekans değeri aynı şekilde uygulanır. Eğer
ünite ±5 mHz’lik frekans sapmalarına tepki vermez ise, aynı işlemler ±10
mHz’lik frekans sapmaları için tekrar edilir.

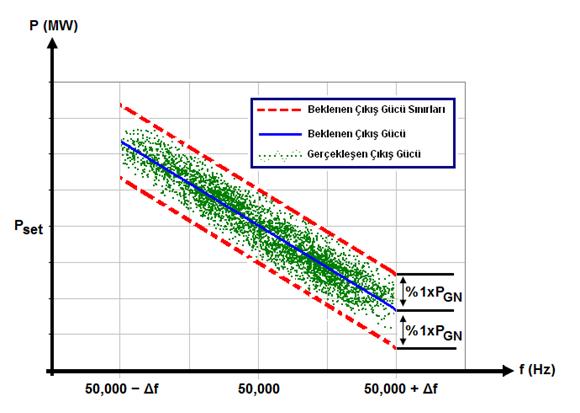

Şekil.E.17.A.6- Primer
Frekans Kontrol Hassasiyet Testi Uygulanışı
Test Sonuçları
(3) Test süresince vana pozisyonu ve diğer sinyallerin kayıtları alınır.
Test Kabul Kriterleri
(4) Primer Frekans Kontrol Hassasiyet Testinin değerlendirilmesi aşağıdaki
ölçütlere göre yapılır:
a.
Primer Frekans Kontrol Hassasiyet Testlerinde frekans sapmasının uygulandığı
anda vana pozisyonunda ve/veya diğer ilgili sinyallerde değişiklik
gözlenmelidir.
b.
Ünite duyarsızlığı ±10 mHz’i geçmemelidir.
E.17.A.3 Doğrulama
Testi
Test Hedefi
(1) Doğrulama Testinin hedefi test edilen ünitenin
test koşulları dışında, normal işletme şartlarında da sürekli olarak primer
frekans kontrolüne uygun şekilde çalışabileceğinin doğrulanmasıdır.
Test Aşamaları
(2) Doğrulama Testi, Primer Frekans Kontrol Rezerv ve Hassasiyet testleri
sonucunda, ünitenin bu hizmeti sağladığının gözlenmesi durumunda
gerçekleştirilir. Ünite üzerinde yapılan ayarlamalar değiştirilmeden, türbin
hız regülatörünün hız bilgisini şebekeden alacağı şekilde bağlantıları
yapılarak 24 saat boyunca gerçek frekans ile normal çalışmasının kaydı yapılır.
İletim sisteminden ya da sistem işletmecisinin vermiş olduğu talimatlardan
kaynaklanan nedenlerle ünitelerin servis harici olması durumunda, kesinti olan
süre testin sonuna eklenir. İletim sisteminden veya sistem işletmecisinin
vermiş olduğu talimatlardan kaynaklanmayan servis harici olma durumlarında 24
saatlik test tekrar başlatılır. Doğrulama testleri için ünite çıkış gücü ayar
noktası değeri, azami primer frekans kontrol rezerv miktarının sağlanabileceği
ve minimum çıkış gücü seviyesinin altında olmayan bir Pset değeri olarak
ayarlanır. Ünitenin çalışma programı, Doğrulama Testi’nin yapılacağı süre
boyunca Pset değeri aynı değerde sabit kalacak şekilde belirlenir.[63]
(3) Gaz motorları için doğrulama testi en az üç üniteyi içerecek şekilde
gruplar halinde yapılır.
Test Sonuçları
(4) Testler
sırasında gerçekleşen pozitif ve negatif yöndeki en büyük frekans sapması için
frekans ve çıkış gücü değerlerinin yer aldığı grafikler test raporuna eklenir.
Test Kabul Kriterleri
(5) Test
edilen tüm üniteler için doğrulama testinin değerlendirilmesi Şekil.E.17.A.7’de
belirtildiği gibi yapılır. Gaz motorları için doğrulama testinin
değerlendirilmesi yapılırken, test edilen grupların toplam çıkış gücü değeri
dikkate alınacak, ancak ölçümler ünite bazında kaydedilir.
Ünite/Gaz motor
grubu için ölçülen Çıkış Gücü değerlerinin en az
%90’ının
“Pset
+ DPG ± %1 x PGN” değer aralığında olması
gereklidir.
DPG: Gerçekleşen
frekans sapmasına verilmesi beklenen primer tepki.

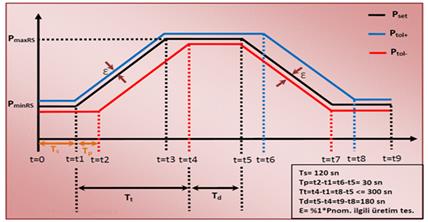

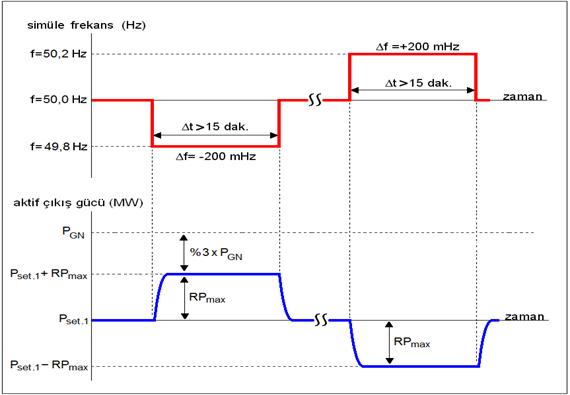

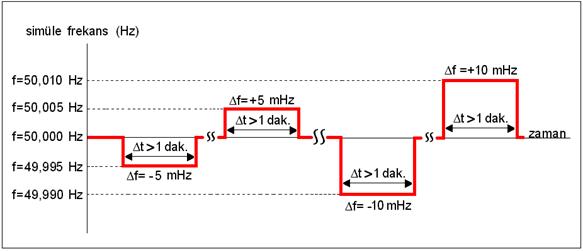

Şekil.E.17.A.7- Primer Frekans Kontrol Doğrulama
Testi Değerlendirilmesi
E.17.B.
SEKONDER FREKANS KONTROL PERFORMANS TEST PROSEDÜRLERİ (Değişik:
RG-17/12/2024-32755)
(1) Sekonder
frekans kontrol performans testleri öncesinde, santral/blok/ünite TEİAŞ SCADA
sistemine dahil edilmiş, santralın sekonder frekans kontrolüne katılımı
amacıyla santralda gerçekleştirilmesi gereken arabirimin/sistemin tasarım
dökümanı TEİAŞ’a sunularak TEİAŞ tarafından onaylanmış ve bu sistemin TEİAŞ
tarafından onaylanan tasarım dökümanı uyarınca TEİAŞ MYTM’de bulunan Otomatik
Üretim Kontrol (AGC) Programının gerekliliklerine tam uyumlu olarak
gerçekleştirilmiş olması gerekir.
(2) Sekonder
Frekans Kontrol Performans Testleri, "Uzak Güç Talebi Ayar Değeri (Pset
RPD)" gönderilen her bir birim (santral/blok/ünite) için ayrı ayrı
gerçekleştirilir.
(3) Sekonder
Frekans Kontrol Performans Testleri için ilgili birimin (santral/blok/ünite)
maksimum kapasite (MAXC) ve minimum kapasite (MINC) değerleri, ünitelerin
primer frekans kontrolü için kullanacakları rezerv hariç olmak üzere, her bir
ünitenin sekonder frekans kontrolü için çalışabileceği limitler dikkate
alınarak hesaplanır. Dolayısıyla, Sekonder Frekans Kontrolüne katılması
planlanan ilgili birimin (santral/blok/ünite) her bir ünitesi için ayarlanabilir
ve elle girilebilir yapıda tasarlanmış ayrı ayrı minimum ve maksimum limitler
tanımlanmış olmak zorundadır. İlgili birimin (santral/blok/ünite) maksimum
kapasite (MAXC) ve minimum kapasite (MINC) değerleri, sekonder frekans
kontrolüne katılım için planlanan en büyük aralık sağlanacak şekilde ayarlanır.
İlgili birim (santral/blok/ünite) için ayarlanan bu aralık “Azami Sekonder
Frekans Kontrol Rezerv Kapasitesi (RSA)” olarak belirlenir. Birden çok kaynaklı
elektrik üretim tesisleri için yardımcı kaynak ünitelerinin devrede olması
durumunda azami sekonder frekans kontrol rezerv kapasitesi belirlenir. İlgili
üretim tesisinin talebi doğrultusunda yardımcı kaynak ünitelerinin devrede
olmadığı durumlar için azami sekonder frekans kontrol kapasitesi ayrıca belirlenebilir.
Bu durumda, yardımcı kaynak ünitelerinin devrede olduğu ve olmadığı durumlar
için belirlenen her iki azami sekonder frekans kontrol kapasitesi, sekonder
frekans kontrol performans test raporunda belirtilir.
(4) Sekonder
Frekans Kontrol Performans Testleri için ilgili birimin (santral/blok/ünite)
maksimum kapasite (MAXC) değeri, sekonder frekans kontrol işletme durumları
"Auto" konumunda olan ünitelerin ayarlanan maksimum limit değerleri
ile "Manual" konumunda olan ünitelerin anlık aktif çıkış güçleri
toplamları alınarak hesaplanır. Sekonder Frekans Kontrol Performans Testleri
için ilgili birimin (santral/blok/ünite) minimum kapasite (MINC) değeri ise
sekonder frekans kontrol işletme durumları "Auto" konumunda olan
ünitelerin ayarlanan minimum limit değerleri ile "Manual" konumunda
olan ünitelerin anlık aktif çıkış güçleri toplamları alınarak hesaplanır.
Sekonder Frekans Kontrolüne katılması planlanan ilgili birimdeki ünitelere
bağlı olarak üretim yapan buhar türbini olması durumunda, buhar türbininin
aşağıda belirtildiği şekilde tahmin edilen minimum ve maksimum kapasite
değerleri de ilgili toplam kapasite değerlerine dahil edilir.
(5) Sekonder
Frekans Kontrolüne katılması planlanan ilgili birimdeki ünitelere bağlı olarak
üretim yapan buhar türbinleri (örneğin; doğal gaz kombine çevrim blokları) ise
buhar türbininin bağlı olduğu ünitelerden sekonder frekans kontrol işletme
durumları "Auto" konumunda olan ünitelerin ayarlanan maksimum limit
değerleri ile "Manual" konumunda olan ünitelerin anlık aktif çıkış
güçlerinin birlikte toplamı sonucunda üretebileceği yaklaşık tahmini değer
buhar türbininin maksimum limit değeri olarak, buhar türbininin bağlı olduğu
ünitelerden sekonder frekans kontrol işletme durumları "Auto"
konumunda olan ünitelerin ayarlanan minimum limit değerleri ile
"Manual" konumunda olan ünitelerin anlık aktif çıkış güçlerinin
birlikte toplamı sonucunda üretebileceği yaklaşık tahmini değer ise buhar
türbininin minimum limit değeri olarak dikkate alınır.
(6) Sekonder Frekans
Kontrolüne katılması planlanan ilgili birimin (santral/blok/ünite), sekonder
frekans kontrolü için belirlenen maksimum kapasite (MAXC) ve minimum kapasite
(MINC) değerlerinin her bir ünite için elle girilen minimum ve maksimum limit
değerleri kullanılarak ve ünitelerin sekonder frekans kontrol işletme durumları
(Auto/Manual) dikkate alınarak doğru bir şekilde hesaplandığı
gerçekleştirilecek testler ile kontrol edilir.
(7) Sekonder
Frekans Kontrolüne katılması planlanan ilgili birimdeki ünitelere bağlı olarak
üretim yapan buhar türbinlerinin de (örneğin; doğal gaz kombine çevrim
blokları) testler sırasında devrede olması ve kayıtlarının alınması esastır.
Dolayısıyla, ilgili birime gönderilen Uzak Güç Talebi Ayar Değeri’nin buhar
türbinlerinin üretimlerinin de dikkate alınarak doğru bir şekilde ünitelere
dağıtılması esas olup gerçekleştirilecek testler ile bu dağıtımın doğru
yapıldığı kontrol edilir.
(8) Sekonder
Frekans Kontrolüne katılması planlanan ilgili birimin (santral/blok/ünite),
Azami Sekonder Frekans Kontrol Rezerv Kapasitesi (MAXC ile MINC arasındaki
fark, RSA), maksimum Yüklenme Hızı Oranı ile 5 dakika içinde sağlayabileceği
rezerv miktarını aşmayacak şekilde ayarlanmalıdır. İlgili birimin
(santral/blok/ünite), 106 ncı maddede belirtilen yüklenme hızı oranı ile
çalışmasını sağlayabileceği uygun bir rampa ya da eğim işlevselliği olmalı ve
yüklenme hızı oranı ayarlanabilir yapıda olmak zorundadır.
(9) Testler
sırasında ünite parametreleri normal işletme değerleri dahilinde kalmalı,
testler nedeniyle, ünite parametreleri (basınçlar, sıcaklıklar, gerilim ve
benzeri) teçhizatın güvenli kullanımı için mevcut normal işletme şartlarındaki
sınırları aşmamalı ve kısıtlayıcı etkisi olmamalıdır. Testin ya da test edilen
santral/blok/ünitenin durmasına yol açabilecek herhangi bir ilave koruma
mekanizması kullanılmamalıdır.
(10) Sekonder
Frekans Kontrolü performans testlerinin yapıldığı üretim tesislerinde, ünitenin
nominal aktif gücüne (Pn) ulaşmasına müsaade etmeyen çevre şartları, göl kotu
ve benzeri etkenler gibi durumlarda, testler sırasındaki koşullara göre
ulaşılabilen maksimum aktif çıkış gücü dikkate alınarak testler
gerçekleştirilir.
(11) Sekonder
frekans kontrol performans testleri aşağıda belirtilen adımlar çerçevesinde
gerçekleştirilir, sekonder frekans kontrol hizmet anlaşmasının ekinde yer alan
ve TEİAŞ internet sitesinde yayımlanan rapor şablonuna göre raporlanır.
Test Hedefi
(12) Sekonder Frekans Kontrolüne katılacak ve TEİAŞ MYTM’de bulunan Otomatik Üretim Kontrol (AGC) Programı aracılığıyla
SCADA sistemi üzerinden ayar
değeri gönderilecek santralda kurulan Sekonder Frekans Kontrol
Sisteminin/Arabiriminin istenen fonksiyonları ve belirlenen performans
ölçütlerini sağlayıp sağlamadığı tespit edilir. Aşağıda belirtilen test
adımları sekonder frekans kontrolüne ilk defa katılacak santral/blok/ünite için
gerçekleştirilecek olup Sekonder Frekans Kontrol Tekrar Testleri ve Sekonder
Frekans Kontrol Rezerv Kapasitesi Artırımı Testleri sırasında söz konusu
testlerden sadece “b.1, b.2, b.3, b.4 ve e.” maddelerinde yer alan test
adımları gerçekleştirilecektir.
Test Aşamaları
(13) Sekonder frekans kontrol performans testlerinde izlenecek temel test
adımları aşağıdaki gibidir.
a)
Santral/blok/ünite Limitlerinin Hesaplanmasının Kontrolü
Santral/blok/ünite limitlerinin (MAXC, MINC, MAXCpr ve MINCpr) hesaplanmasının
ünite limitleri, fiili üretimleri, çalışma konumları ve PFCO durumları dikkate
alınarak yapıldığı testler sırasında kontrol edilir.
b) Yüklenme
Hızı Testleri
(14) Yüklenme hızı testleri, santral/blok/ünite primer frekans kontrolüne
katılırken ve bu santral/blok/ünite primer frekans kontrolüne katılmadan olmak
üzere iki ayrı işletme durumunda yük alma ve yük atma yönünde yapılır.
Bu işletme durumlarında izlenecek temel test adımları aşağıda verilmektedir:
b.1. Primer Frekans
Kontrol İşletimi Devre Dışı İken Yük Atma Hızı Testi (PFCO = OFF)
Testlere
başlamadan önce, ilgili santral/blok/ünitenin hizmeti sunabileceği maksimum
kapasite (MAXC) ve minimum kapasite (MINC) değerleri, ünitelerin primer frekans
kontrol rezerv miktarları ayrılmaksızın, azami sekonder frekans kontrol rezerv
kapasitesi (RSA) sağlanacak şekilde ve her bir ünitenin sekonder frekans
kontrolü için çalışabileceği limitlerin elle girilmesi yoluyla ayarlanır.
Belirlenmiş olan bu MAXC ve MINC değerleri primer frekans kontrol işletimi
devre dışı iken yük alma hızı oranı testinde de kullanılır.
i. Performans
Testleri gerçekleştirilecek ilgili santral/blok/ünitenin toplam aktif güç
çıkışı MAXC değerine ayarlanır ve santral/blok/ünite bu seviyede kararlı halde
çalışmaya bırakılır.
ii. MYTM’de
bulunan AGC programı vasıtasıyla ilgili santral/blok/üniteye gönderilecek
"Uzak Güç Talebi Ayar Değeri"nin miktarı, ilgili
santral/blok/ünitenin MAXC değerine ayarlanır.
iii. Uzak Güç
Talebinin MAXC olarak ayarlanan değerinin santral kontrol sisteminde doğru bir
şekilde alındığı ve görüntülendiği kontrol edilir.
iv. Santral
kontrol sisteminden gönderilen "Uzak Güç Talebi Geri Bildirim Değeri"
sinyalinin MYTM’de doğru bir şekilde görüntülendiği kontrol edilir.
v. Test
edilen ilgili birime ait tüm ünitelerin işletme durumu "Auto"
konumuna ve ilgili santral/blok/ünitenin sekonder frekans kontrol işletme durumu
da "Remote" konumuna alınır.
vi. Test
edilen ilgili santral/blok/ünite, MAXC’de çalışmaya devam ederken, MYTM’de
bulunan AGC programı vasıtasıyla santral/blok/üniteye minimum kapasite değeri
olan MINC "Uzak Güç Talebi Ayar Değeri" olarak gönderilir.
vii. İlgili
santral/blok/ünitenin toplam aktif güç çıkışı değerinin, MYTM’de bulunan AGC
programı vasıtasıyla gönderilen hedef çıkış gücü seviyesine ulaşması ve
ulaştığı bu çıkış gücü seviyesini en az 3 dakika boyunca kararlı bir durumda
muhafaza edebilmesi beklenir.
b.2. Primer Frekans Kontrol
İşletimi Devre Dışı İken Yük Alma Hızı Oranı Testi (PFCO = OFF)
Bu test sırasında ilgili santral/blok/ünitenin maksimum kapasite (MAXC) ve
minimum kapasite (MINC) değerleri, primer frekans kontrol işletimi devre dışı
iken Yük Atma Hızı testinde kullanılmış olan değerlere ayarlanmalıdır.
i. İlgili
santral/blok/ünitenin toplam aktif güç çıkışı MINC değerine ayarlanacak ve
santral/blok/ünite bu seviyede kararlı halde çalışmaya bırakılır.
ii. MYTM’de
bulunan AGC programı vasıtasıyla ilgili santral/blok/üniteye gönderilecek
"Uzak Güç Talebi Ayar Değeri"nin miktarı, ilgili
santral/blok/ünitenin MINC değerine ayarlanır ve "Uzak Güç Talebi Geçerlilik
Sinyali (PD Validity)" aktif olduğu gözlenir.
iii. Uzak Güç
Talebinin MINC olarak ayarlanan değerinin santral kontrol sisteminde doğru bir
şekilde alındığı ve görüntülendiği kontrol edilir.
iv. Santral
kontrol sisteminden gönderilen "Uzak Güç Talebi Geri Bildirim Değeri"
sinyalinin MYTM’de doğru bir şekilde görüntülendiği kontrol edilir.
v. Test edilen
ilgili birime ait tüm ünitelerin işletme durumu "Auto" konumuna ve
ilgili santral/blok/ünitenin sekonder frekans kontrol işletme durumu da
"Remote" konumuna alınır.
vi. Test
edilen ilgili santral/blok/ünite, MINC’de çalışmaya devam ederken, MYTM’de bulunan
AGC programı vasıtasıyla santral/blok/üniteye maksimum kapasite değeri olan
MAXC "Uzak Güç Talebi Ayar Değeri" olarak gönderilir.
vii. İlgili
santral/blok/ünitenin toplam aktif güç çıkışı değerinin, MYTM’de bulunan
AGC programı vasıtasıyla gönderilen hedef çıkış gücü seviyesine ulaşması ve
ulaştığı bu çıkış gücü seviyesini en az 3 dakika boyunca kararlı bir durumda
muhafaza edebilmesi beklenir.
b.3. Primer Frekans Kontrol
İşletimi Devrede İken Yük Atma Hız Testi (PFCO = ON)
Bu teste başlamadan önce ilgili santral/blok/ünitede primer frekans kontrol
işletimi devreye alınır. Primer Frekans Kontrol Rezerv Miktarı (RP), santral/blok/ünitenin
nominal aktif gücünün (PGN) en az %2,5’luk değerine karşılık gelecek
şekilde ayarlanır. Ünitelerin hız eğim ayar değeri hidroelektrik üniteler
ve doğal gaz yakıtlı üniteler için %4, diğer üniteler için ise %8 olarak
ayarlanır. Farklı bir hız eğim ayar değerinin uygulanması ihtiyacının oluşması
durumunda ise ilgili parametreler belirtilen primer frekans kontrol rezerv
miktarının sağlanabileceği uygun değerlere ayarlanır. Ölü bant ayar değeri ise
0 (sıfır) mHz olarak ayarlanır.
Test edilen ilgili santral/blok/ünitenin primer frekans kontrollü iken maksimum
kapasite değeri MAXCpr ve primer frekans kontrollü iken minimum
kapasite değeri MINCpr, santral/blok/ünitenin primer frekans kontrol
rezerv miktarları dikkate alınarak aşağıdaki formüle göre hesaplanır:
MAXCpr = MAXC + RP
MINCpr = MINC - RP
Hesaplanan bu değerler primer frekans kontrollü iken sekonder frekans kontrol
rezerv aralığı RSApr sağlanacak şekilde ve her bir ünitenin sekonder
frekans kontrolü için çalışabileceği limitlerin elle girilmesi yoluyla
ayarlanır.
i. Performans
Testleri gerçekleştirilecek ilgili santral/blok/ünitenin toplam aktif güç
çıkışı MAXC değerine ayarlanır ve ilgili santral/blok/ünite bu seviyede kararlı
halde çalışmaya bırakılır.
ii. MYTM’de
bulunan AGC programı vasıtasıyla ilgili santral/blok/üniteye gönderilecek
"Uzak Güç Talebi Ayar Değeri"nin miktarı, ilgili santral/blok/ünitenin
MAXC değerine ayarlanır.
iii. Uzak Güç
Talebinin MAXC olarak ayarlanan değerinin santral kontrol sisteminde doğru bir
şekilde alındığı ve görüntülendiği kontrol edilir.
iv. Santral
kontrol sisteminden gönderilen "Uzak Güç Talebi Geri Bildirim Değeri"
sinyalinin MYTM’de doğru bir şekilde görüntülendiği kontrol edilir.
v. Test edilen
ilgili birime ait tüm ünitelerin işletme durumu "Auto" konumuna ve
ilgili santral/blok/ünitenin sekonder frekans kontrol işletme durumu da
"Remote" konumuna alınır.
vi. Test
edilen ilgili santral/blok/ünite, MAXC’de çalışmaya devam ederken, MYTM’de
bulunan AGC programı vasıtasıyla santral/blok/üniteye minimum kapasite değeri
olan MINC "Uzak Güç Talebi Ayar Değeri" olarak gönderilir.
vii. İlgili
santral/blok/ünitenin toplam aktif güç çıkışı değerinin, MYTM’de bulunan
AGC programı vasıtasıyla gönderilen hedef çıkış gücü seviyesine ulaşması ve
ulaştığı bu çıkış gücü seviyesini en az 3 dakika boyunca kararlı bir durumda
muhafaza edebilmesi beklenir.
b.4. Primer Frekans Kontrol
İşletimi Devrede İken Yük Alma Hızı Oranı Testi (PFCO = ON)
Bu teste başlamadan önce
ilgili santral/blok/ünitede primer frekans kontrol işletimi devreye alınır.
Primer Frekans Kontrol Rezerv Miktarı (RP), santral/blok/ünitenin nominal aktif
gücünün (PGN)en az %2,5’luk değerine karşılık gelecek
şekilde ayarlanır. Ünitelerin hız eğim ayar değeri hidroelektrik üniteler
ve doğal gaz yakıtlı üniteler için %4, diğer üniteler için ise %8 olarak
ayarlanır. Farklı bir hız eğim ayar değerinin uygulanması ihtiyacının oluşması
durumunda ise ilgili parametreler belirtilen primer frekans kontrol rezerv
miktarının sağlanabileceği uygun değerlere ayarlanır. Ölü bant ayar değeri ise
sıfır mHz olarak ayarlanır.
Bu test sırasında ilgili
santral/blok/ünitenin maksimum kapasite MAXCpr ve minimum kapasite
MINCpr değerleri, primer frekans kontrolün devrede olduğu Yük Atma
Hızı testinde kullanılmış olan değerlere ayarlanmalıdır.
i. İlgili
santral/blok/ünitenin toplam aktif güç çıkışı MINC değerine ayarlanır ve
santral/blok/ünite bu seviyede kararlı halde çalışmaya bırakılır.
ii. MYTM’de
bulunan AGC programı vasıtasıyla ilgili santral/blok/üniteye gönderilecek
"Uzak Güç Talebi Ayar Değeri"nin miktarı, ilgili
santral/blok/ünitenin MINC değerine ayarlanır.
iii. Uzak Güç
Talebinin MINC olarak ayarlanan değerinin santral kontrol sisteminde doğru bir
şekilde alındığı ve görüntülendiği kontrol edilir.
iv. Santral
kontrol sisteminden gönderilen "Uzak Güç Talebi Geri Bildirim Değeri"
sinyalinin MYTM’de doğru bir şekilde görüntülendiği kontrol edilir.
v. Test edilen
ilgili birime ait tüm ünitelerin işletme durumu "Auto" konumuna ve
ilgili santral/blok/ünitenin sekonder frekans kontrol işletme durumu da
"Remote" konumuna alınır.
vi. Test
edilen ilgili santral/blok/ünite, MINC’de çalışmaya devam ederken, MYTM’de
bulunan AGC programı vasıtasıyla santral/blok/üniteye maksimum kapasite değeri
olan MAXC "Uzak Güç Talebi Ayar Değeri" olarak gönderilir.
vii. İlgili
santral/blok/ünitenin toplam aktif güç çıkışı değerinin, MYTM’de bulunan AGC
programı vasıtasıyla gönderilen hedef çıkış gücü seviyesine ulaşması ve
ulaştığı bu çıkış gücü seviyesini en az 3 dakika boyunca kararlı bir durumda
muhafaza edebilmesi beklenir.
c) Alarm ve Durum Bilgileri
Testleri
(15) Sekonder Frekans Kontrol Performans Testleri gerçekleştirilecek
ilgili santral/blok/ünitenin alarm ve durum bilgilerinin aşağıdaki Tablo
E.17.B.1’de belirtildiği şekilde santralda doğru bir şekilde üretildiği ve bu
bilgilerin TEİAŞ Yük Tevzi Merkezine gönderildiği test edilir. Bu alarmlardan
LMAX, LMIN ve LPWR alarmları santral/blok/ünite sadece REMOTE konumunda iken
TEİAŞ SCADA sistemine gönderilmelidir.
Minimum Kapasite Alarmı
(Plant at Minimum
Limit)
(LMIN)
0=
MIN
1= OK
Maksimum Kapasite Alarmı
(Plant at Maximum Limit
)
(LMAX)
0=
MAX
1= OK
Santral/blok/ünite SFK Yerel
İşletim Durumu
(Plant in Local
Control)
(LLOC)
1=
LOCAL
0 = LOCAL OFF
Santral/blok/ünite SFK Uzak
İşletim Durumu
(Plant in Remote
Control)
(LREM)
1=
REMOTE
0 = REMOTE OFF
Santral/blok/ünite SFK El ile
İşletim Durumu
(Plant in Manual
Control)
(LMAN)
1=
MANUAL
0 = MANUAL OFF
LFC Sistemi Mikro-İşlemci
Arızası Alarmı
(LFC Micro Processor Failure
Alarm)
(LMIC)
1=
FAILURE
0 = OK
Güç Uyumsuzluk Alarmı
(Local Power
Mismatch)
(LPWR)
1=
OK
0 = MISMATCH
Ünite SFK İşletim Durumu
(Generator Unit
Mode)
(AUTO / MANUAL)
1= AUTO
0= MANUAL
Ünite Primer Frekans Kontrol
İşletim Durumu
(Primary Frequency Control in
Operation)
(PFCO)
1= OFF
0= ON
Tablo E.17.B.1 - Alarm ve durum bilgileri
c.1.
Santral/blok/ünite SFK Uzak İşletim Durumu Testi (LREM)
Bu test aşamasında uygulanacak adımlar aşağıdaki gibidir:
i. İlgili
ünitenin/ünitelerin işletme durumu “AUTO” konumuna ve ilgili
santral/blok/ünitenin sekonder frekans kontrol işletme durumu da “REMOTE”
konumuna alınır. Bu bilgilerin MYTM’de doğru bir şekilde görüldüğü kontrol
edilir.
ii.
Santral/blok içerisindeki buhar türbini hariç diğer ünitelerden en az birinin
işletme durumu “AUTO” konumuna alınmadan ilgili santralin/bloğun sekonder
frekans kontrol işletme durumunun “REMOTE” konumuna alınamadığı kontrol edilir.
c.2.
Santral/blok/ünite SFK Yerel İşletim Durumu Testi (LLOC)
Bu test aşamasında uygulanacak adımlar aşağıdaki gibidir:
i. İlgili
santral/blok/ünitenin sekonder frekans kontrol işletme durumu “LOCAL” konumuna
alınır ve bu bilginin MYTM’de doğru bir şekilde görüldüğü kontrol edilir.
c.3.
Santral/blok/ünite SFK El ile İşletim Durumu Testi (LMAN)
Bu test aşamasında uygulanacak adımlar aşağıdaki gibidir:
i. İlgili
santral/blok/ünitenin sekonder frekans kontrol işletme durumu “MANUAL” konumuna
alınır ve bu bilginin MYTM’de doğru bir şekilde görüldüğü kontrol edilir.
c.4. Maksimum Kapasite
Alarmı Testi (LMAX)
Maksimum Kapasite Alarm
Testi için uygulanacak test adımları aşağıdaki gibidir:
i. İlgili
ünitenin/ünitelerin işletme durumu “AUTO” konumuna ve ilgili
santral/blok/ünitenin sekonder frekans kontrol işletme durumu da “REMOTE”
konumuna alınır.
ii. Santral
kontrol sisteminden santral/blok/ünite için gönderilen “MAXC” değerinin MYTM’de
doğru bir şekilde görüldüğü kontrol edilir.
iii. MYTM’de
bulunan AGC programı aracılığıyla santral/blok/ünitenin o anki üretim değeri
ayar değeri olarak gönderilir. Bu değerin, santral kontrol sisteminde doğru bir
şekilde görüldüğü ve benzer şekilde, santral kontrol sisteminden gönderilen
santral/blok/ünite “Uzak Güç Talebi Geri Bildirim Değeri”nin de MYTM’de
doğru bir şekilde görüldüğü kontrol edilir.
iv.
Santral/blok/ünite normal şartlarda çalışmasına devam ederken MYTM’de
bulunan AGC programı aracılığıyla “Uzak Güç Talebi Ayar Değeri” olarak ilgili
santral/blok/üniteye “MAXC” değeri gönderilir.
v.
Santral/blok/ünitenin üretim değeri, “MAXC – (%1 x RSA)” değerine ulaştığında
ve bu değerin üzerinde olduğunda santral kontrol sisteminde LMAX sinyalinin
“MAXIMUM” olarak üretildiği ve MYTM’de de bu şekilde görüldüğü kontrol
edilir.
vi. “MAXC -
(%50 x RSA)” değeri, MYTM’de bulunan AGC programı aracılığıyla “Uzak Güç Talebi
Ayar Değeri” olarak ilgili santral/blok/üniteye gönderilir.
Santral/blok/ünitenin üretim değeri, “MAXC – (%1 x RSA)” değerinin altına
düştüğünde santral kontrol sisteminde LMAX sinyalinin “OK” olarak üretildiği ve
MYTM’de de bu şekilde görüldüğü kontrol edilir.
c.5. Minimum Kapasite
Alarmı Testi (LMIN)
Minimum Kapasite Alarm Testi
için uygulanacak test adımları aşağıdaki gibidir:
i. İlgili
ünitenin/ünitelerin işletme durumu “AUTO” konumuna ve ilgili santral/blok/ünitenin
sekonder frekans kontrol işletme durumu da “REMOTE” konumuna alınır.
ii. Santral
kontrol sisteminden santral/blok/ünite için gönderilen “MINC” değerinin MYTM’de
doğru bir şekilde görüldüğü kontrol edilir.
iii. MYTM’de
bulunan AGC programı aracılığıyla santral/blok/ünitenin o anki üretim değeri
ayar değeri olarak gönderilir. Bu değerin, santral kontrol sisteminde doğru bir
şekilde görüldüğü ve benzer şekilde, santral kontrol sisteminden gönderilen
santral/blok/ünite “Uzak Güç Talebi Geri Bildirim Değeri”nin de MYTM’de
doğru bir şekilde görüldüğü kontrol edilir.
iv.
Santral/blok/ünite normal şartlarda çalışmasına devam ederken MYTM’de
bulunan AGC programı aracılığıyla “Uzak Güç Talebi Ayar Değeri” olarak ilgili
santral/blok/üniteye “MINC” değeri gönderilir.
v. Santral/blok/ünitenin
üretim değeri, “MINC + (%1 x RSA)” değerine ulaştığında ve bu değerin altında
olduğunda santral kontrol sisteminde LMIN sinyalinin “MINIMUM” olarak
üretildiği ve MYTM’de de bu şekilde görüldüğü kontrol edilir.
vi. “MINC +
(%50 x RSA)” değeri, MYTM’de bulunan AGC programı aracılığıyla “Uzak Güç Talebi
Ayar Değeri” olarak ilgili santral/blok/üniteye gönderilir.
Santral/blok/ünitenin üretim değeri, “MINC + (%1 x RSA)” değerinin üzerine
çıktığında santral kontrol sisteminde LMIN sinyalinin “OK” olarak üretildiği ve
MYTM’de de bu şekilde görüldüğü kontrol edilir.
c.6. Güç Uyumsuzluk Alarmı
Testi (LPWR)
İlgili santral/blok/ünitenin MAXC ve MINC değerleri, ünitelerin primer
frekans kontrol rezerv miktarları ayrılmaksızın azami sekonder frekans kontrol
aralığı (RSA) sağlanacak şekilde ayarlanır.
Güç Uyumsuzluk Alarmı Testi için uygulanacak test adımları aşağıdaki
gibidir:
i. İlgili
ünitenin/ünitelerin işletme durumu “AUTO” konumuna ve ilgili
santral/blok/ünitenin sekonder frekans kontrol işletme durumu da “REMOTE”
konumuna alınır.
ii. Santral
kontrol sisteminden santral/blok/ünite için gönderilen “MAXC” ve “MINC”
değerlerinin MYTM’de doğru bir şekilde görüldüğü kontrol edilir.
iii. MYTM’de
bulunan AGC programı aracılığıyla santral/blok/ünitenin MAXC ile MINC’nin
ortalaması ((MAXC + MINC) / 2) ayar değeri olarak gönderilir ve çıkış gücünün
bu seviyede kararlı hale gelmesi beklenir.
iv.
Santral/blok/ünite bu durumda çalışmaya devam ederken, MYTM’den uygun “Uzak Güç
Talebi Ayar Değeri” gönderilerek santral/blok/ünite üretimi ile gönderilen
“Uzak Güç Talebi Ayar Değeri” arasında (%10 x RSA) değerinden büyük fark
oluşması sağlanır. Bu durumda santral kontrol sisteminde LPWR sinyalinin
“MISMATCH” olarak üretildiği ve MYTM’de de bu şekilde görüldüğü kontrol edilir.
v. MYTM’den tekrar
uygun “Uzak Güç Talebi Ayar Değeri” gönderilerek santral/blok/ünite üretimi ile
gönderilen “Uzak Güç Talebi Ayar Değeri” arasında (%10 x RSA) değerinden küçük
fark oluşması sağlanır. Bu durumda santral kontrol sisteminde LPWR sinyalinin
“OK” olarak üretildiği ve MYTM’de de bu şekilde görüldüğü kontrol edilir.
c.7. Mikro-işlemci
Arızası Alarmı Testi (LMIC)
Test edilecek ilgili santral/blok/üniteye ait “LFC Mikro-İşlemci Arızası
(LMIC)” sinyali, fiili arıza oluşturulamayacağı için benzetim yolu ile kontrol
edilecektir.
Bu test aşamasında uygulanacak adımlar aşağıdaki gibidir:
i. Yapılan
arıza benzetimi sonucunda santral kontrol sisteminin “LMIC” sinyalini “FAILURE”
olarak ürettiği ve bu bilginin MYTM’de doğru bir şekilde görüldüğü kontrol
edilir.
ii. Yapılan
arıza benzetiminin sona erdirilmesi durumunda ise santral kontrol sisteminin
“LMIC” sinyalini “OK” olarak ürettiği ve bu bilginin MYTM’de doğru bir şekilde
görüldüğü kontrol edilir.
ç) Güç Dağıtım Testi
Güç Dağıtım Testi, ünite sayısı 2 ve üzerinde olan santrallar/bloklar
için uygulanır.
Güç dağıtım testi öncesinde test edilecek ünitelerin primer frekans
kontrol işletimi devre dışı olacak şekilde gerekli ayarlamalar yapılacaktır.
İlgili santral/blok MAXC ve MINC değerleri, ünitelerin primer frekans kontrol
rezerv miktarları ayrılmaksızın azami sekonder frekans kontrol aralığı (RSA) sağlanacak
şekilde ayarlanacaktır.
Sekonder Frekans Kontrol Performans Testlerinin bu kısmında öncelikle,
sekonder frekans kontrol işletimine katılabilen üniteler, her grupta eşit
sayıda ünite bulunacak şekilde iki gruba ayrılır. Ünitelerin sekonder frekans
kontrol işletme durumları grup halinde dönüşümlü olarak "AUTO"
konumuna alınarak testler 2 aşamada gerçekleştirilir. Diğer bir deyişle,
birinci grup ünitelerinin sekonder frekans kontrol işletme durumları
"AUTO" konumunda iken ikinci grup ünitelerinin sekonder frekans
kontrol işletme durumları "MANUAL" konumuna alınarak “Uzak Güç Talebi
Ayar Değeri”nin sadece birinci gruptaki ünitelere dağıtımının doğru yapılıp
yapılmadığı kontrol edilir. Testin ikinci aşamasında ise ikinci grup
ünitelerinin sekonder frekans kontrol işletme durumları "AUTO"
konumunda iken birinci grup ünitelerinin sekonder frekans kontrol işletme
durumları "MANUAL" konumuna alınarak “Uzak Güç Talebi Ayar Değeri”nin
sadece ikinci gruptaki ünitelere dağıtımının doğru yapılıp yapılmadığı kontrol
edilir.
Bu testin birinci aşamasında uygulanacak adımlar aşağıdaki gibidir:
i. İlgili
ünitenin/ünitelerin işletme durumu “AUTO” konumuna ve ilgili santral/blok
sekonder frekans kontrol işletme durumu da “REMOTE” konumuna alınır.
ii. Santral
kontrol sisteminden santral/blok için gönderilen “MAXC” ve “MINC” değerlerinin
MYTM’de doğru bir şekilde görüldüğü kontrol edilir.
iii. İşletme
durumu “AUTO” olan ünite/ünitelerin üretim değeri, her ünite için kendi
sekonder minimum kapasite değerine ayarlanır ve üretiminin bu seviyede kararlı
hale gelmesi beklenir. İşletme durumu “MANUAL” olan ünite/ünitelerin üretim
değeri ise, her ünite için kendi sekonder minimum ve maksimum kapasite
değerlerinin aritmetik ortalaması olan değere ayarlanır ve üretiminin bu
seviyede kararlı hale gelmesi beklenir.
iv. MYTM’de bulunan AGC programı aracılığıyla
santralın/bloğun o anki üretim değeri ayar değeri olarak gönderilir. Bu
değerin, santral kontrol sisteminde doğru bir şekilde görüldüğü kontrol edilir.
v. Santral/blok normal şartlarda çalışmasına devam
ederken MYTM’de bulunan AGC programı aracılığıyla “Uzak Güç Talebi Ayar
Değeri” olarak ilgili santrala/bloğa “MAXC” değeri gönderilir.
vi. Gönderilen “Uzak Güç Talebi Ayar Değeri”ne ulaşmak için işletme durumları
“AUTO” olan ünitelerin üretimlerini artırdığı, işletme durumları “MANUAL” olan
ünitelerin ise üretimlerinde herhangi bir değişiklik olmadığı kontrol edilir.
vii. Santral/blok normal şartlarda çalışmasına devam ederken MYTM’de
bulunan AGC programı aracılığıyla “Uzak Güç Talebi Ayar Değeri” olarak ilgili
santrala/bloğa “MINC” değeri gönderilir.
viii. Gönderilen “Uzak Güç Talebi Ayar Değeri”ne ulaşmak için işletme durumları
“AUTO” olan ünitelerin üretimlerini azalttığı, işletme durumları “MANUAL” olan
ünitelerin ise üretimlerinde herhangi bir değişiklik olmadığı kontrol edilir.
Bu testin ikinci aşamasına başlamadan önce işletme durumları “AUTO”
konumunda olan üniteler “MANUAL” konuma, “MANUAL” konumda olan üniteler ise
“AUTO” konumuna alınarak aşağıdaki adımlar uygulanır:
i. İlgili
ünitenin/ünitelerin işletme durumlarının “AUTO” konumunda ve ilgili
santral/blok sekonder frekans kontrol işletme durumunun da “REMOTE” konumunda
olduğu kontrol edilir.
ii. Santral
kontrol sisteminden santral/blok için gönderilen “MAXC” ve “MINC” değerlerinin
MYTM’de doğru bir şekilde görüldüğü kontrol edilir.
iii. İşletme
durumu “AUTO” olan ünite/ünitelerin üretim değeri, her ünite için kendi
sekonder minimum kapasite değerine ayarlanır ve üretiminin bu seviyede kararlı
hale gelmesi beklenir. İşletme durumu “MANUAL” olan ünite/ünitelerin üretim
değeri ise, her ünite için kendi sekonder minimum ve maksimum kapasite
değerlerinin aritmetik ortalaması olan değere ayarlanır ve üretiminin bu
seviyede kararlı hale gelmesi beklenir.
iv. MYTM’de
bulunan AGC programı aracılığıyla santralın/bloğun o anki üretim değeri ayar
değeri olarak gönderilir. Bu değerin, santral kontrol sisteminde doğru bir
şekilde görüldüğü kontrol edilir.
v. Santral/blok
normal şartlarda çalışmasına devam ederken MYTM’de bulunan AGC programı
aracılığıyla “Uzak Güç Talebi Ayar Değeri” olarak ilgili santrala/bloğa “MAXC”
değeri gönderilir.
vi.
Gönderilen “Uzak Güç Talebi Ayar Değeri”ne ulaşmak için işletme durumları
“AUTO” olan ünitelerin üretimlerini artırdığı, işletme durumları “MANUAL” olan
ünitelerin ise üretimlerinde herhangi bir değişiklik olmadığı kontrol edilir.
vii.
Santral/blok normal şartlarda çalışmasına devam ederken MYTM’de bulunan AGC
programı aracılığıyla “Uzak Güç Talebi Ayar Değeri” olarak ilgili
santrala/bloğa “MINC” değeri gönderilir.
viii.
Gönderilen “Uzak Güç Talebi Ayar Değeri”ne ulaşmak için işletme durumları
“AUTO” olan ünitelerin üretimlerini azalttığı, işletme durumları “MANUAL” olan
ünitelerin ise üretimlerinde herhangi bir değişiklik olmadığı kontrol edilir.
İşletme durumu “MANUAL” olan ünitelerdeki üretim değişimlerinin,
santralın/bloğun üretiminin MYTM’de bulunan AGC programı aracılığıyla
gönderilen “Uzak Güç Talebi Ayar Değeri”ni izlemesini etkilemediğine yönelik
olarak aşağıdaki test yapılır:
i.
İşletme durumu "AUTO" konumundaki ünitelerden bir veya birkaç tanesi
"MANUAL" konumuna alınarak operatör müdahalesi yoluyla ünite limit
değerlerine kadar yük alma ve/veya yük atma işlemi yaptırılarak
"AUTO" konumundaki diğer ünitelerin "MANUAL" konumundaki bu
ünitelerin oluşturduğu yük değişikliğini telafi edip etmediği kontrol edilir.
İhtiyaç duyulması durumunda aynı işlemler diğer üniteler için de tekrar edilir.
Test Sonuçları
(16) Sekonder Frekans Kontrol Performans Testleri sırasında, gerçekleştirilecek
test adımına göre aşağıdaki sinyallerin yanı
sıra, gerekli görülebilecek diğer sinyallerin de kayıtları alınır;
i.
Aktif Güç Çıkışı Brüt Değerleri
ii.
Uzak Güç Talebi Ayar Değeri (Pset RPD)
iii.
Uzak Güç Talebi Geri Bildirim Değeri (Pset Geri Bildirim)
iv.
Şebeke/Simüle Frekans
v.
Hız Eğimi Ayar Değerleri
vi.
Maksimum Kapasite Değeri (MAXC)
vii.
Minimum Kapasite Değeri (MINC)
viii.
Alarm ve Durum Bilgileri;
- Maksimum Kapasite Alarmı (LMAX)
- Minimum Kapasite Alarmı (LMIN)
- Mikro-İşlemci Arızası Alarmı
(LMIC)
- Güç Uyumsuzluk Alarmı (LPWR)
- Ünite İşletme Durumu
(Auto/Manual)
- Sekonder Frekans Kontrol İşletim
Durumu (LREM, LMAN, LLOC)
- Primer Frekans Kontrol İşletim
Durumu (PFCO)
(17) Sekonder frekans kontrol performans testleri neticesinde hazırlanacak test
raporunda, asgari aşağıdaki test sonuçlarının yer alması esastır:
i.
Test edilen santral/blok/üniteye gönderilen ayar değeri (Pset RPD)
uyarınca, santral/blok/ünitede gerçekleşen tepkinin grafiği,
(santral/blok/ünite primer frekans kontrolüne katılırken ve bu
santral/blok/ünite primer frekans kontrolüne katılmadan olmak üzere her iki
işletme durumu için test aşamaları bölümünde belirtilmiş olan yüklenme hızı
testlerinin her biri için oluşturulur). MYTM’de bulunan AGC programı
“automatic” konumda iken AGC programı vasıtasıyla en az 2 saat boyunca
gönderilen uzak güç talebi ayar değeri (Pset RPD) uyarınca,
santral/blok/ünitede gerçekleşen tepkinin grafiği.
ii.
"Yüklenme Hızı ",
Yüklenme hızı,
santral/blok/ünitenin toplam aktif güç çıkışının " Pset RPD " sinyali
doğrultusunda değişmeye başladığı andan itibaren hedef çıkış gücüne ulaştığı
ana kadar ilk 4 (dört) saniye ile son 4 (dört) saniyelik kısımları hariç olmak
üzere geçen süre içerisinde gerçekleşen yük değişiminin bu süreye
oranıdır.
iii.
Yukarıda hesaplanan yüklenme hızı (MW/dk), aşağıdaki formül kullanılarak yüklenme
hızı oranına dönüştürülür.
iv.
Yüklenme hızı oranı (%/dk) = 100*(yüklenme hızı/Pnom)
v.
Pnom= santral/blok/ünitenin nominal aktif gücü
vi.
İlgili santral/blok/üniteye "Uzak Güç Talebi Ayar Değeri (Pset RPD)"
gönderildiği an ile santral/blok/ünitenin toplam aktif güç çıkışının "
Pset RPD " sinyali doğrultusunda değişmeye başladığı ana kadar geçen süre
olan "Gecikme Süresi".
vii.
Tepki Süresi, İlgili santral/blok/ünite tepki vermeye başladığı andan toplam
aktif güç çıkışının hedef çıkış gücüne ulaşma anına kadar geçen süredir.
viii.
Aşağıdaki Tablo E.17.B.1 ve E.17.B.2’nin "PFK ON" ve "PFK
OFF" konumlarındaki Yük Alma ve Yük Atma testlerinde elde edilen sonuçlara
göre ayrı ayrı doldurulması gerekmektedir.
Ünite Adı
Yük Alma Hızı
(MW/dakika)
Yük Atma Hızı
(MW/dakika)
Hız Eğimi
Ayar Değeri (%)
Ünite–1
Ünite–2
Ünite- …
Ünite-n
Tablo E.17.B.2 - Yük alma ve yük atma hızları
Ünite/Blok/Santral
Minimum SFK Limiti (MW)
Maksimum SFK Limiti (MW)
Ünite–1
Ünite–2
Ünite- …
Ünite-n
Toplam Sekonder Frekans Kontrol
Aralığı
(MINC ve MAXC)
Tablo E.17.B.3 - Sekonder frekans kontrol aralığı
ix.
Santralda kurulan Otomatik Üretim Kontrolü Sistemi/Arabirimi İnsan Makine
Arayüzünde (HMI) aşağıdaki bilgilerin görüntülendiği kontrol edilir:
- AGC kontrol blok diyagramı,
- AGC sisteminin çalışma modu,
- Ayar değeri ve ünitelere dağılımı,
- Lokal ayar değeri (Operatörler
tarafından elle girilebilir olacaktır),
- Ünite bazında sekonder frekans
kontrol limitleri (Operatörler tarafından elle girilebilir olacaktır),
- Santral/blok/ünite sekonder ve
primer frekans kontrol maksimum ve minimum kapasite değerleri (MAXC, MINC, MAXCpr
ve MINCpr),
- Santral/blok/ünite sekonder
frekans kontrol bandı,
- “PD Validity” sinyalinin durumu,
- AGC Sistemine/Ara birimine
ilişkin alarmlar,
- Ayrılan toplam primer frekans
kontrol rezervi,
- Ünitelerin primer frekans
kontrolüne katılım durumu sinyalleri (PFCO),
- Ünite yük alma /atma hızları,
- Hız regülatörleri hız eğimi ayar
değerleri,
- Toplam santral üretimi,
- Kontrol hatası (Ayar değeri ile
santral üretimi arasındaki fark).
d) İzleme Testi
Testlere başlamadan önce, ilgili
santral/blok/ünitenin hizmeti sunabileceği maksimum kapasite (MAXC) ve minimum kapasite
(MINC) değerleri, ünitelerin primer frekans kontrol rezerv miktarları
ayrılmaksızın, azami sekonder frekans kontrol rezerv kapasitesi (RSA)
sağlanacak şekilde ve her bir ünitenin sekonder frekans kontrolü için
çalışabileceği limitlerin elle girilmesi yoluyla ayarlanır. Test edilen ilgili
birime ait tüm ünitelerin işletme durumu "Auto" konumuna ve ilgili
santral/blok/ünitenin sekonder frekans kontrol işletme durumu da
"Remote" konumuna alınır. MYTM’de bulunan AGC Programı da “test”
modundan “automatic” konumuna alınarak ilgili santral/blok/ünitenin sekonder
frekans kontrolüne uygun bir şekilde katılıp katılmadığı TEİAŞ SCADA sisteminde
en az 2 saat izlenir.
Test Kabul Kriterleri
(18) TEİAŞ tarafından MYTM’de bulunan
Otomatik Üretim Kontrol (AGC) sistemi üzerinden test edilen
santral/blok/üniteye gönderilen ayar değeri uyarınca, primer frekans kontrol
işletimi devre dışı iken yük atma hızı testinde (bölüm b.1.) ve yük alma hızı
oranı testinde ( bölüm b.2.) elde edilen verilere göre oluşturulan santral/blok/ünitede
gerçekleşen tepkinin grafiği aşağıdaki Şekil E.17.B.1.’de gösterilen
toleranslar dahilinde olmak zorundadır. Grafikte yer alan “Ts” testlere
başlamadan önce bekleme süresini, “Tp” maksimum tepki süresini, “Tt” üretim
tesisinin azami sekonder frekans kontrol rezerv kapasitesini sağlamak adına
gerçekleştirilen yük alma/yük atma işlemlerinin maksimum süresini, “Td” minumum
kararlı bekleme süresini ifade etmektedir. Testler sırasında, Şekil E.17.B.1’de
belirtilen “t1-t3”, “t3-t5”, “t5-t7” ve “t7-t9” zaman dilimlerinin her biri
için ayrı ayrı olmak üzere en az %90 oranında tolerans sınırları dahilinde yer
alması yeterli kabul edilecektir.” hükmü yer almalıdır. %90 oranının tolerans
sınırları dışında kalan süreler değerlendirilirken TEİAŞ SCADA Sistemi zaman
çözünürlüğüne yuvarlanır.” hükmü yer almalıdır. Örneğin; TEİAŞ SCADA Sistemi
zaman çözünürlüğü 4 saniye, herhangi bir santral/blok/ünitenin toplam aktif güç
çıkışının "Pset RPD" sinyali doğrultusunda değişmeye başladığı andan
itibaren hedef çıkış gücüne ulaştığı ana kadar geçen süre 28 saniye ise
yüklenme hızı hesaplanırken bu sürenin % 10’una (en fazla) tekabül eden 2.8
saniye 4 saniyeye yuvarlanır.
(19) Test edilen alarm ve konum bilgileri üretim tesisinde doğru
bir şekilde üretildikten sonra TEİAŞ Yük Tevzi Merkezine doğru bir şekilde
gönderilmeli, Sekonder Frekans Kontrolü'ne katılacak test edilen
santral/blok/ünitenin iletişim altyapısı bu hizmeti sunmaya yeterli olmak
zorundadır.
(20) Birden çok kaynaklı elektrik üretim
tesislerinde gerçekleştirilen testlerde yukarıda belirtilen kriterlere ilave
olarak aşağıda belirtilen kriterler de dikkate alınacaktır:
(a) Testler sırasında, Şekil E.17.B.1’de
belirtilen “t0-t1” zaman aralığında yardımcı kaynak ünitelerinin herhangi bir
üretim yapma yükümlülüğü bulunmamaktadır.
(b) Testler sırasında, Şekil E.17.B.1’de
belirtilen “t1-t4” zaman aralığında yardımcı kaynak üniteleri bu süre
tamamlanmadan devreye girmeli ve kurulu güçlerinin en az %60’i veya daha
üzerinde üretim yapmaları gerekmektedir.
(c) Testler sırasında, yük alma testinde
santral/ünite/blok hedef çıkış gücüne ulaştığı anda ,“t3-t4” zaman aralığında,
yardımcı kaynak üniteleri kurulu güçlerinin en az %60’i veya daha üzerinde
üretim yapmaları gerekmektedir.
(ç) Testler sırasında, Şekil E.17.B.1’de
belirtilen “t4-t5” zaman aralığında yardımcı kaynak ünitelerinin herhangi bir
üretim yapma yükümlülüğü bulunmamaktadır.
(d) Testler sırasında, yük atma testinde santral/ünite/blok
çıkış gücündeki değişimin başladığı anda (t5-t6 zaman aralığında) yardımcı
kaynak üniteleri kurulu güçlerinin en az %60’ı veya daha üzerinde üretim
yapmaları gerekmektedir.
(e) Testler sırasında, Şekil E.17.B.1’de
belirtilen “t5-t8” zaman aralığında yardımcı kaynak üniteleri bu süre
tamamlanmadan devreden çıkabilir.
(f) Testler sırasında, Şekil E.17.B.1’de
belirtilen “t8-t9” zaman aralığında yardımcı kaynak ünitelerinin herhangi bir
üretim yapma yükümlülüğü bulunmamaktadır.
E.17.C.1 REAKTİF GÜÇ DESTEK HİZMETİ
PERFORMANS TEST PROSEDÜRLERİ
(1)
Santralda birden çok ünite varsa, reaktif güç destek hizmeti performans testleri
her ünite için gerçekleştirilecek ve bu testlere ilişkin reaktif güç destek
hizmeti performans test sertifikası her ünite için ayrı ayrı hazırlanır.
Hazırlanan test raporu tüm üniteler için yapılan testleri içerir. Reaktif
Güç Destek Hizmeti Performans Testi öncesinde aşağıdaki koşulların sağlanması
gereklidir:
a.
Test edilecek ünitenin her zaman çalışması beklenen işletme koşullarında test
edilmesi amacıyla ilgili ünite, her türlü dış kontrol döngüsünden bağımsız
olarak, Jeneratör Terminal Gerilimi Regülasyonu Modunda (AVR Auto Mode)
çalıştırılabilir ve jeneratör terminal gerilimi ayar değeri
arttırılıp/azaltılarak reaktif güç yüklenmesi sağlayabilir nitelikte olmak
zorundadır. Yükseltici transformatöründe, yükte kademe değiştirici olan
üniteler için kademe değiştirilerek ve gerektiğinde jeneratör terminal gerilim
ayar değeri değiştirilerek ünitenin reaktif yüklenmesi sağlanabilir.
b.
Test esnasında oluşacak gerilim değişimlerinin sistem güvenliğini tehdit
etmemesi ve test için daha uygun seviyelere getirilmesi amacıyla, test
öncesinde BYTM ile iletişime geçilerek gerekli koordinasyon sağlanır. İlgili
üretim tesisinde teste tabi olmayan diğer üniteler bu amaçla gerilim
değişimlerini minimize etmek ve de test koşullarını iyileştirmek üzere
çalıştırılır.
c.
Performans testleri, test edilecek ünitenin normal çalışma sırasında maruz
kaldığı işletme koşullarında gerçekleştirilir.
d.
Test edilecek ünitenin jeneratör yüklenme eğrisi ve tüm ilgili koruma değerleri
(V/f limitleme, V/f trip, Aşırı İkaz Limitleme, Aşırı İkaz Trip, Stator Akım
Limitleme, Yüksek Gerilim Trip, Düşük İkaz Limitleyicisi, İkaz Kaybı trip ve
Düşük Gerilim Trip ve benzeri) test öncesinde santral yetkilileri tarafından
testi gerçekleştirmeye yetkililere sağlanır ve bu bilgiler sağlandıktan sonra
testlere başlanır. Bu bilgiler test raporuna da eklenir.
e.
Test edilecek ünitenin kabul tutanaklarında veya üretim lisansında belirtilmiş
olan nominal aktif güç değeri, o üniteye bağlı olan jeneratörün nominal güç
faktörü ve nominal görünür güç (MVA) değeri, soğutma tipi, ana transformatör
bilgileri (yükte kademe değiştirici olup olmadığı, kademe oran ve sayısı), bara
gerilimini regüle etmek için kullanılan kontrol yapısı blok şeması test
öncesinde santral yetkilileri tarafından testi gerçekleştirmeye yetkililere
sağlanır ve bu bilgiler sağlandıktan sonra testlere başlanır. Bu bilgiler test
raporuna da eklenir.
f.
Testler sırasında ölçümü yapılan her bir değer için örnekleme oranı
saniyede 1 veri olmak zorundadır. Testler sırasında yapılacak kayıtlar
için testi gerçekleştiren yetkili firma tarafından sağlanan ve ilgili
sinyalleri belirtilen bağlantı noktaları üzerinden akım ve/veya gerilim
biçiminde harici bağlantı yoluyla ölçebilen kayıt teçhizatının kullanılması
esas olup, santral kendi sistemlerinden sağlanan kayıt dosyaları ya
da iletişime dayalı veri kayıt yöntemleri kullanılmamalıdır Harici olarak
bağlanacak veri kayıt techizatı doğruluk sınıfı en az %0,2 olmak zorundadır ve
ölçülen değerleri zaman bilgisiyle birlikte kayıt edebilecek özellikte
olmak zorundadır. Test teçhizatının kalibrasyon sertifikası en fazla üç yıllık
olmak zorundadır. Veri kayıt teçhizatının gerekli şartları taşıdığı, belgeleri
ile birlikte test öncesinde TEİAŞ gözlemcisine ibraz edilir.
(2)
Testler sırasında jeneratörün zorunlu reaktif güç değerlerine tam olarak
ulaşılabilmesine olanak sağlaması açısından, bara geriliminin durumu göz önüne
alınarak, ilgili teste aşırı ikazlı çalışma ya da düşük ikazlı çalışma ile
başlanmasına dikkat edilmelidir. İlgili santralda varsa diğer üniteler ya da
BYTM koordinasyonunda ilgili bölge olanakları test edilen ünite için en uygun
bara gerilimi koşullarının sağlanması için kullanılmalıdır.
(3)
Senkron kompansatör olarak çalışma yeteneği olan üniteler için testler, hem
jeneratör durumunda hem de senkron kompansatör durumunda gerçekleştirilir.
Senkron kompanzasyon hizmeti için testler jeneratör durumuna göre belirlenmiş
değerlerden farklı olan zorunlu MVAR değerlerine ulaşılmasının teyidi
doğrultusunda gerçekleştirilir.
(4)
Testler sırasında kaydı yapılan sinyaller, metin biçimli (ASCII/Text) veri
kayıt dosyası olarak TEİAŞ tarafından belirlenen şekilde, test tutanağına ve
test raporuna CD/DVD ortamında eklenerek TEİAŞ gözlemcisine teslim edilir.
E.17.C.1.1 Reaktif Güç
Kapasite Testleri
Test Hedefi
(5)
Jeneratör olarak gerçekleştirilecek testlerde temel amaç, ünitelerin bara
gerilimini kontrol edebilmek amacıyla belirlenen zorunlu MVAR değerlerine

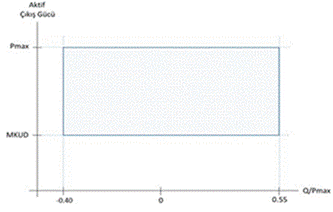

(Şekil E.17 C.1.1), nominal aktif gücü ve minimum kararlı üretim
düzeyleri (MKÜD) arasındaki aktif güç seviyelerinde ulaşabilir olduğunun teyit
edilmesidir.
(6)
Senkron Kompansatör olarak gerçekleştirilecek testlerde temel amaç, ünitelerin
Yönetmeliğin 20. maddesinde tanımlanan zorunlu reaktif güç değerlerine, (Şekil
E.17 C.1.2) belirlenen tolerans dahilinde gerektiğinde ulaşabilir
olduğunun teyit edilmesidir.
(7)
Jeneratör olarak yapılacak Reaktif Güç Destek Hizmeti Performans Testi, test
edilecek ünitenin aktif güç çıkışı nominal seviyesinde, minimum kararlı üretim
düzeyinde ve nominal seviyesi ile minimum kararlı üretim düzeyi arasındaki
ortalama değerde olmak üzere toplam üç aktif güç seviyesinde gerçekleştirilir.
Ünitenin emreamade kapasitesinin nominalin altında olması durumunda, testler
emreamade kapasite seviyesinde gerçekleştirilebilir.Ancak Geçici 6 ncı
madde kapsamına giren veya 20 inci maddeye göre lisans gücü tadilatı yapılan
üretim tesisleri, test esnasında nominal seviye olarak jeneratörün aşırı ikazlı
zorunlu MVAR değerini üretebileceği maksimum aktif güç seviyesini kullanırlar. Senkron
kompansatör olarak yapılacak Reaktif Güç Destek Hizmeti Performans Testi ise
ünite senkron kompansatör olarak çalışıyorken aşırı ve düşük ikazlı durumda
gerçekleştirilir.[65]
(8)
Belirtilen çalışma noktalarının her birinde ayrı ayrı gerçekleştirilecek temel
test adımları aşağıda belirtilmiştir. Senkron kompansatör olarak reaktif güç
destek hizmeti sağlanmasına ilişkin performans testi, ünite senkron kompansatör
olarak çalışıyorken, aşırı ve düşük ikazlı durumda, aşağıda belirtilen şekilde
gerçekleştirilir.
a) Aşırı İkazlı Reaktif Güç Desteği
Testi
Ünitenin aktif güç çıkışı yukarıda söz edilen aşamalardaki ilgili güce
sabitlenecek ve frekans kontrol işletimleri devre dışı bırakılır. Testin
başlangıç aşaması olarak ünitenin reaktif çıkış gücü sıfıra en yakın değere
ayarlanır ve bu durumda en az 2 dakika beklenir. Daha sonra ise ünitenin
reaktif çıkış gücü miktarı zorunlu MVAR değerine ulaşılıncaya kadar kademeli
bir şekilde arttırılır. Bununla birlikte varsa yükte kademe değiştirici
pozisyonu test amacı doğrultusunda değiştirilir (İstenmeyen devre dışı
kalmaları önlemek için koruma fonksiyonları ayar koordinasyonu test öncesinde
teyit edilmelidir). Bu test adımına ilişkin uygulama, aşağıdaki
Şekil-E.17.C.1.3'te görüldüğü gibi gerçekleştirilir.
Reaktif çıkış gücü miktarı kademeli olarak arttırılırken aşırı ikazlı olarak
daha fazla MVAR yüklenmesine müsaade etmeyen neden belirlenecek ve bu değer
test sonuçlarında belirtilir. Ulaşılabilen reaktif güç seviyesinde minimum 10
dakika devam edilmesinin ardından Test Sonuçları bölümünde yer alan Tablo-E.17.C.1.1
ortalama değerlere göre doldurulur.
Senkron kompansatör durumu için süreç, jeneratör yüklenme eğrisi sınırına
ulaşılması ile değil, bu durum için tanımlanmış Aşırı İkazlı Zorunlu MVAR
değerine ulaşılması ile sonuçlandırılır.
Şekil E.17.C.1.3 – Aşırı
İkazlı Reaktif Güç Desteği Testi Uygulanışı
b) Düşük İkazlı Reaktif Güç Desteği
Testi
Ünitenin aktif güç çıkışı yukarıda söz edilen aşamalardaki ilgili güce
sabitlenir ve frekans kontrol işletimleri devre dışı bırakılır. Testin
başlangıç aşaması olarak ünitenin reaktif çıkış gücü sıfıra en yakın değere
ayarlanacak ve bu durumda en az 2 dakika beklenir. Daha sonra ise ünitenin
reaktif çıkış gücü miktarı zorunlu MVAR değerine ulaşılıncaya kadar kademeli
bir şekilde azaltılır. Bununla birlikte varsa yükte kademe değiştirici
pozisyonu test amacı doğrultusunda değiştirilir (İstenmeyen devre dışı kalmaları
önlemek için koruma fonksiyonları ayar koordinasyonu test öncesinde teyit
edilmelidir). Bu test adımına ilişkin uygulama, aşağıdaki Şekil-E.17.C.1.4’te
görüldüğü gibi gerçekleştirilir.
Reaktif çıkış gücü miktarı kademeli olarak azaltılırken düşük ikazlı olarak
daha fazla MVAR yüklenmesine müsaade etmeyen neden belirlenir ve bu değer test
sonuçlarında belirtilir. Ulaşılabilen reaktif güç seviyesinde minimum 10 dakika
devam edilmesinin ardından Test Sonuçları bölümünde yer alan Tablo E.17.C.1.2
ortalama değerlere göre doldurulur.
Senkron kompansatör durumu için süreç, jeneratör yüklenme eğrisi sınırına
ulaşılması ile değil, bu durum için tanımlanmış Düşük İkazlı Zorunlu MVAR
değerine ulaşılması ile sonuçlandırılır.
Şekil E.17.C.1.4 –
Düşük İkazlı Reaktif Güç Desteği Testi Uygulanışı[66]
Test Sonuçları
(9)
Reaktif Güç Destek Hizmeti Performans Testleri sırasında, aşağıda belirtilen
sinyallerin kayıtları, yanlarında belirtilen bağlantı üzerinden alınır. Bu
sinyallerin yanısıra testi gerçekleştiren uzmanın gerekli gördüğü diğer
sinyallere ait kayıtlar da alınır. Kayıt altına alınan verilerin kaynağı,
doğruluğu ve güvenilirliği testi gerçekleştiren yetkili test firmasının
sorumluluğundadır.
a) Aktif Güç (Akım-Gerilim Transformatörü/Transdüser/PLC/DCS
üzerinden)
b) Reaktif Güç (Akım-Gerilim Transformatörü/Transdüser
üzerinden)
c) Bara Gerilimi (Gerilim Transformatörü/Transdüser
üzerinden)
d) İkaz Akımı veya Gerilimi (Akım-Gerilim Transformatörü/PLC/DCS/Transdüser/Hesaplama
üzerinden)
e) Stator Akımı (Akım
Transformatörü/PLC/DCS/Transdüser/Hesaplama üzerinden )
f) İç İhtiyaç Gerilimi (Gerilim
Transformatörü/Transdüser/PLC/DCS üzerinden)
g) Güç Faktörü (PLC/DCS/Transdüser/Hesaplama üzerinden)
Testler sırasında kaydı yapılan sinyaller, metin biçimli (ASCII/Text) veri
kayıt dosyası olarak TEİAŞ tarafından belirlenen şekilde, test tutanağına ve
test raporuna CD/DVD ortamında eklenir.[67]
(10)
Test Aşamaları bölümünde belirtilen adımlar doğrultusunda yapılacak Reaktif Güç
Destek Hizmeti Performans Testi neticesinde hazırlanacak test raporunda, test
edilecek ünitenin aktif güç çıkışı nominal seviyesinde, minimum kararlı üretim
düzeyinde ve nominal seviyesi ile minimum kararlı üretim düzeyi arasındaki
ortalama değerde sabitlenerek başlayan her bir test aşaması için aşağıda yer
alan Tablo-E.17.C.1.1 ve Tablo-E.17.C.1.2’nin ayrı ayrı doldurulması esastır.
Benzer
şekilde senkron kompansatör olarak test edilen ünite için de belirtilen
tabloların doldurulması esastır.
Zaman
Transformatör
Kademesi
Jeneratör
MW
Jeneratör
MVAR
Jeneratör
Terminal
Gerilimi
(kV)
Bara
Gerilimi
(kV)
İkaz
Akımı (A)
veya
Gerilimi
(V)
Stator
Akımı
(kA)
İç İhtiyaç
Gerilimi
(kV)
Güç
Faktörü
(cos
φ)
Test başlangıcı (2 dk.lık ortalama değerler)
Test sonu (10 dk.lık ortalama değerler)
Ünitenin aşırı ikazlı olarak daha
fazla MVAR yüklenmesine müsaade etmeyen durum:
Tablo E.17.C.1.1 - Aşırı ikazlı çalışma sırasında kayıt
altına alınacak veriler
Zaman
Transformatör
Kademesi
Jeneratör
MW
Jeneratör
MVAR
Jeneratör
Terminal
Gerilimi
(kV)
Bara
Gerilimi
(kV)
İkaz
Akımı (A)
veya
Gerilimi
(V)
Stator
Akımı
(kA)
İç İhtiyaç
Gerilimi
(kV)
Güç
Faktörü
(cos
φ)
Test başlangıcı (2 dk.lık ortalama değerler)
Test sonu (10 dk.lık ortalama değerler)
Ünitenin düşük ikazlı olarak
daha fazla MVAR yüklenmesine müsaade etmeyen durum:
TabloE.17.C.1.2 - Düşük ikazlı çalışma sırasında kayıt
altına alınacak veriler
a.
Üç aşamanın her biri için ayrı ayrı doldurulan tablolara ek olarak test
raporuna üretici tarafından temin edilen aşağıdaki bilgi ve belgeler de
eklenir:
i.
Jeneratör Yüklenme Eğrisi
ii.
Bara gerilimini regüle etmek için kullanılan kontrol yapısı blok şeması
iii.
Ünitenin kabul tutanakları ya da Üretim Lisansında belirtilen nominal aktif
gücü (Pnom)
iv.
Türbin tipi (Hidroelektrik, Gaz, Buhar)
v.
Ünitenin Minimum Kararlı Üretim Düzeyi (MW)
vi.
Jeneratörün nominal görünür gücü (MVA)
vii.
Jeneratörün nominal terminal gerilimi (kV)
viii.
Jeneratör anma (rated) rotor (field) akımı/gerilimi
ix.
İkaz sistemi (exciter) anma (rated) akımı/gerilimi
x.
Jeneratörün bağlı olduğu yüksek gerilim barasının (yükseltici ana transformatör
sonrası gerilim) nominal gerilimi
xi.
Jeneratörün nominal güç faktörü değeri
xii.
Jeneratörün soğutma tipi (doğrudan hava / su-hava / su-hidrojen)
xiii.
Aşırı İkaz Bölgesinde Ulaşılması Beklenen Zorunlu Reaktif Güç Kapasitesi (Qmax
+)
xiv.
Düşük İkaz Bölgesinde Ulaşılması Beklenen Zorunlu Reaktif Güç Kapasitesi (Qmax
-)
xv.
Yükseltici (Step-Up) Transformatör Nominal Primer ve Sekonder Gerilimi
xvi.
Yükseltici Transformatörün test sırasındaki mevcut kademe değeri
xvii.
Koruma ve Limitleme Bilgileri (Değer/Zaman) (V/f limitleme, V/f trip, Aşırı
İkaz Limitleme, Aşırı İkaz Trip, Stator Akım Limitleme, Yüksek Gerilim Trip,
Düşük İkaz Limitleyicisi, İkaz Kaybı trip, Düşük Gerilim Trip)
Test Kabul Kriterleri
(11)
Reaktif Güç Destek Hizmeti Performans Testi kabul kriterleri, aşağıda
belirtildiği şekildedir:
a. Test edilen ünite, jeneratör ve senkron kompansatör olarak
belirlenen aşırı ve düşük ikazlı zorunlu MVAR değerlerine, bu değerlerin
%10’luk toleransı dahilinde ulaşmalıdır.
b. Test edilen ünite, jeneratör ve senkron kompansatör olarak
belirlenen aşırı ve düşük ikazlı zorunlu MVAR değerlerini en az 10 dakika
boyunca sağlamalıdır.
c. (a) ve (b) bentlerinde belirtilen kriterlere
ulaşılamaması halinde dahi, testin başarılı kabul edileceği istisnai durumlar
aşağıda belirtildiği şekildedir.
1. Aşırı ikazlı testler esnasında E.17.C.1’in ikinci fıkrasında belirtilenlerin
yapılmasına rağmen, generatör terminal gerilimi üst çalışma sınırına ulaşması
ve bu sebeple aşırı ikazlı zorunlu MVAR değerine ulaşılamaması durumunda,
ilgili durum testi gerçekleştirmeye yetkili bağımsız test firması tarafından
belgelendirilerek test başarılı kabul edilir.
2. Düşük ikazlı testler esnasında E.17.C.1’in ikinci fıkrasında belirtilenlerin
yapılmasına rağmen, generatör terminal gerilimi alt çalışma sınırına ulaşması
ve bu sebeple düşük ikazlı zorunlu MVAR değerine ulaşılamaması durumunda,
ilgili durum testi gerçekleştirmeye yetkili bağımsız test firması tarafından
belgelendirilerek test başarılı kabul edilir.
3. Benzer şekilde, aşırı/düşük ikazlı testler esnasında E.17.C.1’in ikinci
fıkrasında belirtilenlerin yapılmasına rağmen test edilen üniteye bağlı iç
ihtiyç barasının kabul edilebilir maksimum/minimum gerilim seviyesine ulaşması
sebebiyle aşırı/düşük ikazlı zorunlu MVAR değerine ulaşılamaması durumunda,
ilgili durum testi gerçekleştirmeye yetkili bağımsız test firması tarafından
belgelendirilerek test başarılı kabul edilir.[68]
E.17.C.2. SİSTEM BAĞLANTI
NOKTASINDA REAKTİF GÜÇ DESTEK HİZMETİ PERFORMANS TEST PROSEDÜRLERİ (Değişik:
RG-17/12/2024-32755)
(1)
Bu testler, rüzgar enerjisine dayalı üretim tesisleri, güneş enerjisine dayalı
üretim tesisleri ve birden çok kaynaklı elektrik üretim tesisleri için
gerçekleştirilecektir.
(2)
Üretim tesisleri İçin Reaktif Güç Destek Hizmeti Performans Testleri üretim
tesisinin sisteme bağlantı noktasında/noktalarında üretim tesisi bazında
gerçekleştiril ve bu testlere ilişkin reaktif güç destek hizmeti performans
test sertifikası ve test raporu üretim tesisi bazında hazırlanır. Reaktif güç
destek hizmeti performans testi öncesinde aşağıdaki koşulların sağlanması
gereklidir.
(3)
Reaktif güç destek hizmeti performans testleri öncesinde üretim faaliyeti
gösteren tüzel kişi tarafından ilgili Bölgesel Yük Tevzi Merkezi ve/veya TEİAŞ
MYTM’den onay alınmış olması gerekmektedir.
(4)
Üretim tesisleri için reaktif güç destek hizmeti performans testleri, Reaktif
Güç Kapasite Testleri ve Gerilim Kontrolü Testi olmak üzere iki kısımdan
oluşmaktadır.
(5)
Bu testler sırasında, üretim tesisinin kurulu güç seviyesinde üretim yapıyor
olması gerekmektedir. Ancak bunun mümkün olmaması halinde, üretim tesisinin
kurulu gücünün en az %80’i düzeyinde üretim yaptığı durumlarda da testler
gerçekleştirilir. Ayrıca üretim tesisi gerilim kontrolcüsü devrede olmalı,
sistem gerilimi ve TEİAŞ tarafından iletilen gerilim referans ve droop
değerleri doğrultusunda çalışıyor olmak zorundadır.
(6)
Testler esnasında oluşacak gerilim değişimlerinin sistem güvenliğini tehdit
etmemesi ve sistem geriliminin test için daha uygun seviyelere (0,95pu –
1,05pu) getirilmesi amacıyla, test öncesinde BYTM ile iletişime geçilerek
gerekli koordinasyon sağlanır.
(7)
Testler sırasında üretim tesisinin ilgili yan hizmet anlaşma metinlerinde
tanımlı zorunlu reaktif güç değerlerine tam olarak ulaşılabilmesine olanak
sağlaması açısından, bara geriliminin durumu göz önüne alınarak, ilgili teste
aşırı ikazlı çalışma ya da düşük ikazlı çalışma ile başlanmasına özellikle
dikkat edilmelidir. BYTM koordinasyonunda ilgili bölge olanakları test edilen
ünite için en uygun bara gerilimi koşullarının sağlanması için kullanılır.
(8)
Test edilecek üretim tesisinin kabul tutanaklarında veya üretim lisansında
belirtilmiş olan nominal aktif güç değeri, üretim tesisinde kullanılan
ünite teknolojileri, ana transformatör bilgileri (yükte kademe değiştirici olup
olmadığı, kademe oran ve sayısı), bara gerilimini regüle etmek için kullanılan
kontrol yapısı blok şeması ve tüm ilgili koruma sistemleri parametreleri test
öncesinde elde edilecek ve bu bilgiler, test raporuna eklenir.
(9)
Veri kayıt cihazı, ölçülen değerleri, zaman bilgisiyle kayıt edebilecek
özellikte olmak zorundadır.
(10) Reaktif Güç
Kapasite Testlerinde kullanılan veri kayıt teçhizatının doğruluk sınıfı en az
%0,2 olmak zorundadır. Test teçhizatının kalibrasyon sertifikası en fazla üç
yıllık olmak zorundadır. Veri kayıt teçhizatının gerekli şartları taşıdığı,
belgeleri ile birlikte test öncesinde TEİAŞ gözlemcisine ibraz edilir.
(11) Performans
testleri tamamlandıktan sonra Reaktif Güç Destek Hizmeti Performans Test
Tutanağı doldurularak teste katılan taraflarca imzalanmalıdır.
E.17.C.2.1
Reaktif Güç Kapasite Testleri
Test
Hedefi
(12) Bu testin
hedefi, rüzgara ve/veya güneş enerjisine dayalı üretim tesisler için bu
Yönetmeliğin Ek-18’inde belirtilen sınırlar dahilinde, birden çok kaynaklı
elektrik üretim tesisleri için ise bu Yönetmeliğin ilgili
hükümlerinde belirtilen sınırlar dahilinde reaktif güç kapasitesinin
sağlandığının doğrulanmasıdır.
Test
Aşamaları
(13) Bu test,
sisteme bağlantı noktasında, üretim tesisinin kurulu gücünün %20’si, %50’si ve
rüzgar ve/veya güneş koşullarına bağlı olarak %60’ı ile %100’ü arasında bir
değer olmak üzere, üç farklı aktif çıkış gücü değeri için gerçekleştirilir.
(14) Belirtilen
çalışma noktalarının her birinde ayrı ayrı gerçekleştirilecek temel test
adımları aşağıda belirtilmiştir.
a) Aşırı İkazlı Reaktif Güç
Kapasite Testi
1.Gerilim kontrolcüsüne, toplam reaktif çıkış gücü 0 (sıfır) MVAr olacak
şekilde bara gerilim referans değeri uygulanır. Üniteler gerilim limitlerine
ulaşmışsa; varsa transformatör yükte kademe değiştiricileri vasıtasıyla
üniteler tekrar normal çalışma koşullarına getirilerek testlere devam edilir.
2.Toplam reaktif çıkış gücü, kararlı duruma geldikten sonra, üretim tesisinin aşırı
ikazlı zorunlu reaktif çıkış gücü değerine TEİAŞ tarafından belirlenen tolerans
dahilinde ulaşana kadar; gerilim referans değeri en çok %1 adımlarla
arttırılır.
3.Toplam reaktif çıkış gücü, aşırı ikazlı zorunlu reaktif çıkış gücü değerine
ulaşmadan üniteler gerilim limitlerine ulaşmışsa; varsa transformatör yükte
kademe değiştiricileri vasıtasıyla üniteler tekrar normal çalışma koşullarına
getirilerek testlere devam edilir. (Yüksüz kademe değiştiricisi varsa, testi
gerçekleştirmeye yetkili firmanın insiyatifinde yüksüz kademe değiştiricisi
kullanılarak gerekli düzenlemeler yapılır. Testi gerçekleştirmeye yetkili
firmanın uygun görmemesi durumunda testler sonlandırılır).
4.Toplam reaktif çıkış gücü,
aşırı ikazlı zorunlu reaktif çıkış gücü değerine TEİAŞ tarafından belirlenen
tolerans dahilinde ulaştıktan sonra bu değerde 10 dakika kararlı bir şekilde
çalıştığı gözlemlendikten sonra aşırı ikazlı reaktif güç kapasite testi
sonlandırılır.
b) Düşük İkazlı Reaktif Güç Kapasite Testi
1.Gerilim kontrolcüsüne, toplam reaktif çıkış gücü 0 (sıfır) MVAr
olacak şekilde bara gerilim referans değeri uygulanır. Üniteler gerilim
limitlerine ulaşmışsa; varsa transformatör yükte kademe değiştiricileri
vasıtasıyla üniteler tekrar normal çalışma koşullarına getirilerek testlere
devam edilir.
2.Toplam reaktif çıkış gücü, kararlı duruma geldikten sonra, üretim
tesisinin düşük ikazlı zorunlu reaktif çıkış gücü değerine TEİAŞ tarafından
belirlenen tolerans dahilinde ulaşana kadar, gerilim referans değeri en çok %1
adımlarla azaltılır.
3.Toplam reaktif çıkış gücü, düşük ikazlı zorunlu reaktif çıkış gücü
değerine ulaşmadan üniteler gerilim limitlerine ulaşmışsa varsa transformatör
yükte kademe değiştiricileri vasıtasıyla üniteler tekrar normal çalışma koşullarına
getirilerek testlere devam edilir. (Yüksüz kademe değiştiricisi testi
gerçekleştirmeye yetkili firmanın insiyatifinde yüksüz kademe değiştiricisi
kullanılarak gerekli düzenlemeler yapılır. Testi gerçekleştirmeye yetkili
firmanın uygun görmemesi durumunda testler sonlandırılır.)
4.Toplam reaktif çıkış gücü, düşük ikazlı zorunlu reaktif çıkış gücü
değerine TEİAŞ tarafından belirlenen tolerans dahilinde ulaştıktan sonra bu
değerde 10 dakika kararlı bir şekilde çalıştığı gözlemlendikten sonra düşük
ikazlı reaktif güç kapasite testi sonlandırılır.
Test
Sonuçları
(15)
Reaktif Güç Kapasite Testleri sırasında, aşağıda belirtilen sinyaller
kayıt edilecektir. Bu sinyallerin yanısıra gerekli görülen diğer
sinyallere ait kayıtlar da alınır.
- Üretim
Tesisi Toplam Aktif Çıkış Gücü (MW) (Bağlantı Noktasında)
- Üretim
Tesisi Toplam Reaktif Çıkış Gücü (MVAr) (Bağlantı Noktasında)
- Sistem
Gerilimi (kV) (Bağlantı Noktasında)
- Üretim
Tesisi Gerilim Referans Değeri (kV)
- Üretim
Tesisi Ana Kaynak Ünitelerinin Toplam Aktif Çıkış Gücü (MW)
- Üretim
Tesisi Ana Kaynak Ünitelerinin Toplam Reaktif Çıkış Gücü (MVAr)
- Üretim
Tesisi Yardımcı Kaynak Ünitelerinin Toplam Aktif Çıkış Gücü (MW)
- Üretim
Tesisi Yardımcı Kaynak Ünitelerinin Toplam Reaktif Çıkış Gücü (MVAr)
(16)
Yukarıda tanımlanan değişkenler, belirtildiği şekilde isimlendirilerek, TEİAŞ tarafından
belirlenen veri formatı doğrultusunda (ASCII/Text, csv), test raporuna CD/DVD
ortamında eklenir.
(17)
Reaktif Güç Kapasite Testleri esnasında ölçümü yapılan yukarıdaki sinyaller
için örnekleme sıklığı en az saniyede 1 veri olmak zorundadır (1 saniye veya
daha kısa sürede en az bir veri).
(18) Testler sonucunda hazırlanacak olan test raporunun
sonuç kısmında, test edilecek üretim tesisinin kurulu gücünün %20’si, %50’si ve
rüzgar koşullarına bağlı olarak %60’ı ile %100’ü arasında bir değer olmak üzere
üç farklı aktif çıkış gücü değeri için aşağıda yer alan Tablo E.17.C.2.1 ve
Tablo E.17.C.2.2’nin ayrı ayrı doldurulması esastır.
Üretim Tesisi Adı:
Kurulu Gücü MW:
Gerilim Düşümü (Droop) (%):
Ulaşılabilir
azami güç (MW):
Sistem Nominal Gerilimi (kV):
Aşırı İkazlı Zorunlu MVAR
değeri (MVAR):
Toplam Ünite Sayısı:
Zaman
Ana Transformatör Kademe
Pozisyonu
Zorunlu Reaktif Çıkış Gücü
(MVAR)
Toplam Aktif Çıkış Gücü (MW)
Toplam Reaktif Çıkış Gücü
(MVAR)
Sistem Gerilimi (kV)
Gerilim Referans
Değeri (kV)
Test Başlangıcı
Test Sonu
Üretim tesisinin aşırı ikazlı
olarak daha fazla MVAR yüklenmesine müsaade etmeyen durum:
Tablo E.17.C.2.1 - Aşırı
ikazlı çalışma sırasında kayıt altına alınacak veriler
Üretim Tesisi Adı:
Kurulu Gücü MW:
Gerilim Düşümü (Droop) (%):
Ulaşılabilir
azami güç (MW):
Sistem Nominal Gerilimi (kV):
Düşük İkazlı Zorunlu MVAR
değeri (MVAR):
Toplam Ünite Sayısı:
Zaman
Ana Transformatör Kademe
Pozisyonu
Zorunlu Reaktif Çıkış Gücü
(MVAR)
Toplam Aktif Çıkış Gücü (MW)
Toplam Reaktif Çıkış Gücü
(MVAR)
Sistem Gerilimi (kV)
Gerilim Referans
Değeri (kV)
Test Başlangıcı
Test Sonu
Üretim tesisinin düşük ikazlı
olarak daha fazla MVAR yüklenmesine müsaade etmeyen durum:
Tablo E.17.C.2.2 - Düşük
ikazlı çalışma sırasında kayıt altına alınacak veriler
(19)
Üç aşamanın her biri için ayrı ayrı doldurulan tablolara ek olarak test
raporuna aşağıdaki bilgiler de eklenir:
i. Bara
gerilimini regüle etmek için kullanılan kontrol yapısı blok şeması
ii. Üretim
tesisinin kabul tutanakları ya da Üretim Lisansında belirtilen kurulu gücü (MW)
iii.
Ünite Teknolojileri
iv.
Sistem(Bağlantı Noktası) nominal gerilimi (kV)
v. Reaktif
Güç Desteği Yan Hizmet Anlaşma’sında tanımlı, Aşırı İkaz Bölgesinde Ulaşılması
Beklenen Zorunlu Reaktif Güç Kapasitesi (Qmax +)
vi.
Reaktif Güç Desteği Yan Hizmet Anlaşma’sında tanımlı, Düşük İkaz Bölgesinde
Ulaşılması Beklenen Zorunlu Reaktif Güç Kapasitesi (Qmax -)
vii. Ana
Transformatör Nominal Primer ve Sekonder Gerilimi
viii.
Ana Transformatör empedansı (%), X/R Oranı, ve nominal görünür güç değeri (
MVA)
ix. Ana
transformatör kademe bilgileri (Yükte/yüksüz, değişim yüzdeleri)
x. Koruma ve
Limitleme Bilgileri (Değer/Zaman)
Test
Kabul Kriterleri
(20)
Test edilen üretim tesisi, aşırı ve düşük ikazlı zorunlu reaktif güç
değerlerinin en az %90’ına ulaşmalıdır.
(21)
Test edilen üretim tesisi, sistem koşulları sebebiyle, üniteler gerilim
limitlerine ulaşmış olmasına rağmen, aşırı ve düşük ikazlı zorunlu reaktif güç
değerlerine ulaşamamış ise testler başarılı kabul edilir. Bunun dışında üretim
tesisi, aşırı ve düşük ikazlı zorunlu reaktif güç değerlerine ulaşamamış ise
testler başarısız kabul edilir. Her iki durumda, üretim tesisinin zorunlu
reaktif güç değerlerine ulaşamamasının sebebi, belgelendirilerek test raporunda
belirtilmelidir.
E.17.C.2.2
Üretim Tesisi Gerilim Kontrolcüsü Performans Testi
Test
Hedefi
(22)
Bu testin hedefi, üretim tesisinin TEİAŞ tarafından belirlenen bara referans
değeri ve droop değeri doğrultusunda ve rüzgar ve/veya güneş enerjisine dayalı
üretim tesisleri için Ek-18’de belirtilen ve birden çok kaynaklı elektrik
üretim tesisleri için bu Yönetmeliğin ilgili hükümlerinde belirtilen sınırlar
dahilinde gerilim kontrolünü gerçekleştirdiğinin doğrulanmasıdır.
Test
Aşamaları
(23)
Bu test, sisteme bağlantı noktasında, üretim tesisi aktif çıkış gücü, rüzgar koşullarına
bağlı olarak kurulu gücünün %60’ı ile %100’ü arasında bir değerde iken, gerilim
düşümü (droop) %2 ve %7 arasında bir değere ayarlanarak gerçekleştirilir.
(24)
Bu test, gerilim kontrolcüsünün sistem gerilimini algılamayacağı şekilde, ölçülen
bağlantı noktası bara gerilimi yerine simüle edilen bara gerilimi bilgisinin
uygulanması yoluyla gerçekleştirilir. Test sinyalinin uygulanması sırasında ve
test esnasında oluşabilecek beklenmedik durumlara karşı, teçhizat ve personel
güvenliği ile ilgili her türlü önlemi almak ilgili üretim tesisinin
sorumluluğundadır.
(25)
Gerilim referans değeri ile bara gerilimi test sinyali aynı değere ayarlanarak,
üretim tesisinin toplam reaktif çıkış gücü 0 (sıfır) MVAr olması sağlanır.
(26)
Toplam reaktif çıkış gücü 0 (sıfır) MVAr değerine ulaştıktan sonra test
sinyaline bağlantı noktası nominal geriliminin ±%1’i kadar basamak değişimler
uygulanır. Basamak değişimler en az 1 dakika süre ile uygulanır.
Test
Sonuçları
(27) Gerilim Kontrolcüsü
Performans Testi sırasında, aşağıda belirtilen sinyaller kayıt edilir. Bu
sinyallerin yanısıra testi gerçekleştiren uzmanın gerekli gördüğü diğer
sinyallere ait kayıtlar da alınır.
- Üretim
Tesisi Toplam Aktif Çıkış Gücü (MW) (Bağlantı Noktasında)
- Üretim
Tesisi Toplam Reaktif Çıkış Gücü (MVAr) (Bağlantı Noktasında)
- Sistem
Gerilimi (kV) (Bağlantı Noktasında)
- Üretim
Tesisi Gerilim Referans Değeri (kV)
- Üretim Tesisi
Ana Kaynak Üniteleri Toplam Aktif Çıkış Gücü (MW)
- Üretim Tesisi
Ana Kaynak Üniteleri Toplam Reaktif Gücü (MVAr)
- Üretim Tesisi
Yardımcı Kaynak Üniteleri Toplam Aktif Çıkış Gücü (MW)
- Üretim Tesisi Yardımcı
Kaynak Üniteleri Toplam Reaktif Gücü (MVAr)
(28) Yukarıda
tanımlanan değişkenler, belirtildiği şekilde isimlendirilerek, TEİAŞ tarafından
belirlenen veri formatı doğrultusunda (ASCII/Text, csv), test raporuna CD/DVD
ortamında eklenir.
Test
Kabul Kriterleri
(29) Üretim
tesisi toplam reaktif çıkış gücü, gerilim düşümü (droop) değerine bağlı olarak
±%1’lik gerilim referans değişimleri sonucu Tablo E.17.C.2.3’de belirtilen
değerlere Şekil E.17.C.2.1’de kırmızı çizgilerle belirtilen tolerans dahilinde
ulaşmalıdır.
+%1’lik basamak değişimi
-%1’lik
basamak değişimi
Gerilim Düşümü (Droop) %2
Qmax+ / 2
Qmax- / 2
Gerilim Düşümü (Droop) %4
Qmax+ / 4
Qmax- / 4
Gerilim Düşümü (Droop) %7
Qmax+ / 7
Qmax-
/ 7
TabloE.17.C.2.3
- Gerilim düşümü değişikliği sonucu ulaşılması beklenen
reaktif çıkış gücü değerleri

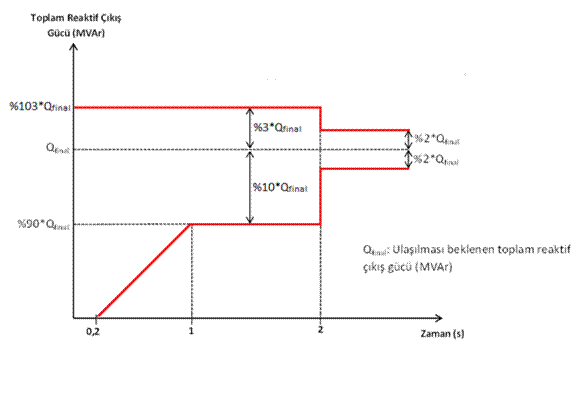

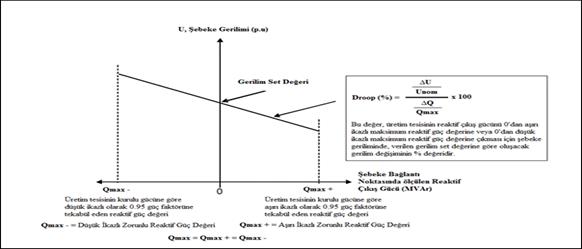

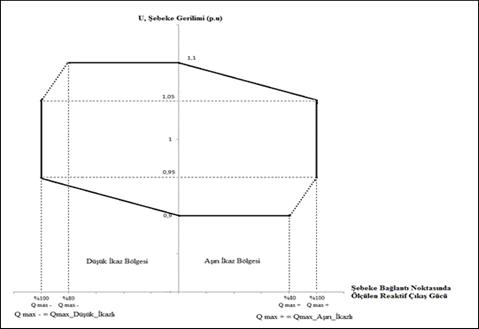

ŞekilE.17.C.2.1 – Gerilim
Kontrolcüsü Performans Kriterleri
E.17.C.3. GÜNEŞ ENERJİSİNE
DAYALI FOTOVOLTAİK ÜRETİM TESİSLERİ İÇİN REAKTİF GÜÇ DESTEK HİZMETİ PERFORMANS
TEST PROSEDÜRLERİ(Mülga: RG-17/12/2024-32755)
E.17.D. OTURAN SİSTEMİN TOPARLANMASI HİZMETİ PERFORMANS TEST
PROSEDÜRLERİ
(1)
Oturan Sistemin Toparlanması Hizmeti Performans Testleri, Ünite Toparlanma
Testi ve Üretim Tesisi Toparlanma Testi olmak üzere iki aşamadan oluşmaktadır.
TEİAŞ aşağıda belirtilen aynı test adımlarının takip edileceği ancak tam
anlamıyla gerçek şebeke koşulları yansıtacak şekilde (boş hatların
enerjilendirilmesi, ada modu kararlığı), bu hizmeti sunacak üretim tesisini ve
bağlı olduğu bir bölgeyi enterkonnekte sistemden izole ederek, bir üretim
tesisi toparlanma testini, sistem testi olarak gerekli gördüğünde
gerçekleştirebilir.
(2)
Ünite Toparlanma Testi, ilgili üretim tesisinin iletim sistemi ile bağlantısı
mevcut iken, sadece testin gerçekleştirileceği ünitenin iç ihtiyaç barası
enerjisiz bırakılıp acil durum jeneratörü vasıtasıyla beslenerek devreye
alınması suretiyle gerçekleştirilir. Ünite Toparlanma Testi, ilgili üretim
tesisinin, bu hizmeti sunacak tüm ünitelerinde gerçekleştirilmesi esastır.
(3)
Üretim Tesisi Toparlanma Testi ise, ilgili üretim tesisinin tüm çıkış
fiderlerinin ya da iç ihtiyaç baralarının izole edilmesi suretiyle iletim
sistemi ile bağlantısı tamamen koparılmışken, test edilecek ünitenin, iç
ihtiyaç barasının acil durum jeneratörü vasıtasıyla beslenerek devreye alınması
suretiyle gerçekleştirilir. Üretim Tesisi Toparlanma Testi, ilgili üretim
tesisinin iletim sistemiyle bağlantısının olmadığı durumda tek bir ünite
seçilerek yapılır.
Şekil
E.17.D.1: İç ihtiyaç ve acil durum jeneratörü genel elektriksel bağlantı
konfigürasyonları
(4) Oturan
Sistemin Toparlanması hizmetini sunacak üretim tesislerinin tümünde bu testler
gerçekleştirilir. Testler sırasında ölçümü yapılan her bir değer için örnekleme
oranı saniyede 1 veri olmak zorundadır. Testler sırasında yapılacak kayıtlar
için testi gerçekleştiren yetkili firma tarafından sağlanan ve ilgili
sinyalleri harici bağlantı yoluyla ölçebilen kayıt teçhizatının kullanılması
esas olup santral kendi sistemlerinden sağlanan kayıt dosyaları ya
da iletişime dayalı veri kayıt yöntemleri kullanılmamalıdır. Kayıt
techizatının doğruluk sınıfı en az %0,2 olmalı ve test esnasında ölçülen
değerler zaman bilgisiyle birlikte kayıtedilebilmelidir. Testler sırasında
kaydı yapılan sinyaller, metin biçimli (ASCII/Text) veri kayıt dosyası olarak
TEİAŞ tarafından belirlenen şekilde, test tutanağına CD/DVD ortamında eklenerek
TEİAŞ gözlemcisine teslim edilir. Harici olarak kullanılacak veri kayıt
teçhizatının gerekli şartları taşıdığı belgeleri ile birlikte test öncesinde
TEİAŞ gözlemcisine ibraz edilir.
E.17.D.1 Ünite Toparlanma
Testi
Test Hedefi
(1)
Ünite Toparlanma Testi’nin amacı, test edilen ünitenin toparlanma yeteneğinin
ve ilgili ünitenin acil durum jeneratörü vasıtasıyla devreye girebilmesinin
doğrulanmasıdır.
Test Aşamaları
(2)
Ünite toparlanma testi, testin gerçekleştirileceği ünite devrede ve ilgili
üretim programı doğrultusunda yüklenmiş durumda iken aşağıdaki şekilde yapılır.
a)
MYTM/BYTM’nin bilgilendirilmesinin ardından ilgili talimatlar doğrultusunda
testin gerçekleştirildiği ünite kademeli bir şekilde yükü azaltılarak servis
harici edilir. Bu süreçte tüm acil durum jeneratörleri devre harici olmalıdır.
b)
Testin gerçekleştirildiği ünitenin iç ihtiyaç barası sistemden izole edilir
(Örnek olarak Şekil E.17.D.1’de verilen iki konfigürasyonda CB1 ve CB3
kesicilerinin açılması). Mevcut santral elektriksel bağlantı konfigürasyonu
gereği, sadece tek bir ünitenin iç ihtiyacının izole edilerek acil durum
jeneratörü vasıtasıyla beslenme durumu sağlanamıyorsa, bahsi geçen ünite
toparlanma testi için test adımları, mevcut santral konfigürasyonunda yapılacak
manevraların tek hat şemasında belirtilmesi suretiyle, test öncesinde revize
edilerek, TEİAŞ’ın onayına sunulmalıdır.
c)
Acil durum jeneratörü devreye alınarak, testin gerçekleştirildiği ünitenin iç
ihtiyaç barası enerjilendirilir.
d)
Testin gerçekleştirildiği ünitenin yardımcı ekipmanlarının enerjilendirilerek
acil durum jeneratörü tarafından beslenmesi sağlanır.
e)
İlgili ünitenin iç ihtiyacı acil durum jeneratörü vasıtasıyla beslenirken,
gerekli koşulların sağlanmasının ardından, ünite devreye alınarak, MYTM/BYTM
talimatları doğrulutusunda yüklenir.
f)
İlgili ünitenin işletme prosedürleri doğrultusunda belirlenmiş çıkış gücü
seviyesinde, ünitenin çıkış gücünde herhangi bir inkıtaya sebeb vermeden, iç
ihtiyacı, ilgili üretim tesisinin konfigürasyonuna göre, ünite yardımcı
transformatörüne (örnek Konfigürasyon 1) ya da santral servis transformatörüne
(örnek Konfigürasyon 2) aktarılır. Bu durumda, iç ihtiyaçta dolaylı olarak da
ünite çıkış gücünde bir inkıtaya ya da devre harici olmaya sebep olmamak için
acil durum jeneratörünün otomatik servis harici edilmesi ya da şebeke ile acil
durum jeneratörünün senkronizasyon koşullarının sağlanmasına dikkat
edilmelidir.
g)
İç ihtiyacın normal konfigürasyon ile beslenmesinin ve acil durum jeneratörünün
devre harici edilmesinin ardından, MYTM/BYTM talimatları dikkate alınarak,
ilgili ünitebelirlenmiş üretim programı ya da yük alma talimatları
doğrultusunda yüklenir.
Test
Sonuçları
(3) Ünite Toparlanma
Testi sırasında, aşağıda belirtilen sinyallerin yanısıra testi gerçekleştiren
uzmanın gerekli gördüğü diğer sinyallere ait kayıtlar da alınır. Kayıt altına
alınan verilerin kaynağı, doğruluğu ve güvenilirliği testi gerçekleştiren
yetkili test firmasının sorumluluğundadır.
i. Acil durum
jeneratör aktif güç çıkışı (MW)
ii. Testin gerçekleştirildiği
ünitenin jeneratör terminali aktif güç çıkışı (MW)
iii. Testin
gerçekleştirildiği ünitenin iç ihtiyaç bara gerilimi (kV)
iv. Testin
gerçekleştirildiği ünitenin jeneratör terminal gerilimi (kV)
Test
Kabul Kriterleri
(4) Testin
gerçekleştirildiği ünitenin planlı olarak servis harici edilmesi, iç ihtiyaç
barasının enerjisinin sıfırlanması ve hizmeti sunacak üniteye “devreye gir”
talimatının verildiği andan itibaren ilgili ünitenin iç ihtiyacının şebekeye
aktarılması anına kadar geçen süre, 15 dakikayı geçmemelidir.
E.17.D.2.
Üretim Tesisi Toparlanma Testi
Test
Hedefi
(1)
Üretim Tesisi Toparlanma Testi’nin amacı, gerçek bir sistem oturması durumunda,
ilgili üretim tesisinde yer alan ve bu hizmeti sunacak ilgili ünitenin acil durum
jeneratörü vasıtasıyla devreye girebilmesinin doğrulanmasıdır.
Test Aşamaları
(2)
Üretim tesisi toparlanma testi, testin gerçekleştirileceği ünite haricinde diğer
tüm üniteler devre harici iken aşağıdaki şekilde yapılır.
a) MYTM/BYTM’nin
bilgilendirilmesinin ardından ilgili talimatlar doğrultusunda testin
gerçekleştirileceği ünite kademeli bir şekilde, yükü azaltılarak servis harici
edilir. Bu süreçte tüm acil durum jeneratörleri devre harici olmalıdır.
b) İlgili üretim tesisindeki
tüm iç ihtiyaç baraları, iç ihtiyaç bara kesicisi ya da tüm çıkış fiderleri
açılarak izole edilir.
c) Acil durum jeneratörü
devreye alınarak, üretim tesisinin gerekli iç ihtiyaç baraları ve testin
gerçekleştirildiği ünitenin iç ihtiyaç barası enerjilendirilir.
d) Testin gerçekleştirildiği
ünitenin yardımcı ekipmanları enerjilendirilerek acil durum jeneratörü
tarafından beslenmesi sağlanır.
e) İlgili ünitenin iç
ihtiyacı acil durum jeneratörü vasıtasıyla beslenirken, gerekli koşulların
sağlanmasının ardından, ünite devreye alınarak, MYTM/BYTM talimatları
doğrultusunda yüklenir.
f) İlgili ünitenin
işletme prosedürleri doğrultusunda belirlenmiş çıkış gücü seviyesinde, ünitenin
çıkış gücünde herhangi bir inkıtaya sebep vermeden, iç ihtiyacı, ilgili üretim
tesisinin konfigürasyonuna göre, ünite yardımcı transformatörüne (örnek
Konfigürasyon 1) ya da servis transformatörüne (örnek Konfigürasyon 2)
aktarılır. Bu durumda, iç ihtiyaçta dolaylı olarak da ünite çıkış gücünde bir
inkıtaya ya da devre harici olmaya sebep olmamak için acil durum jeneratörünün
otomatik servis harici edilmesi ya da şebeke ile acil durum jeneratörünün
senkronizasyon koşullarına dikkat edilmelidir.
g) İç ihtiyacın normal
konfigürasyon ile beslenmesinin ve acil durum jeneratörünün devre harici
edilmesinin ardından, MYTM/BYTM talimatları dikkate alınarak, ilgili ünite ve
diğer üniteler belirlenmiş üretim programı ya da yük alma talimatları doğrultusunda
devreye alınır ve yüklenir.
Test
Sonuçları
(3)
Üretim Tesisi Toparlanma Testi sırasında, aşağıda belirtilen sinyallerin
yanısıra testi gerçekleştiren uzmanın gerekli gördüğü diğer sinyallere ait
kayıtlar da alınacaktır. Kayıt altına alınan verilerin kaynağı, doğruluğu ve
güvenilirliği testi gerçekleştiren yetkili test firmasının sorumluluğundadır.
i. Acil durum
jeneratör aktif güç çıkışı (MW)
ii. Testin
gerçekleştirildiği ünitenin jeneratör terminali aktif güç çıkışı (MW)
iii. Testin
gerçekleştirildiği ünitenin iç ihtiyaç bara gerilimi (kV)
iv. Testin
gerçekleştirildiği ünitenin jeneratör terminal gerilimi (kV)
Test
Kabul Kriterleri
(4)
Testin gerçekleştirildiği ünitenin planlı olarak servis harici edilmesi, iç
ihtiyaç barasının enerjisinin sıfırlanması ve hizmeti sunacak üniteye “devreye
gir” talimatının verildiği andan itibaren ilgili ünitenin iç ihtiyacının
şebekeye aktarılması anına kadar geçen süre, 15 dakikayı geçmemelidir.
E.17.E. ANLIK
TALEP KONTROL HİZMETİ PERFORMANS TEST PROSEDÜRLERİ
(1)
Anlık Talep Kontrol Hizmeti Performans Testleri hizmeti sağlayacak tüzel
kişinin tüketim tesislerinin anlık talep kontrol rölesine bağlı tüketim
noktalarında sağlanması gereken teknik özelliklerin tespit edilmesini teminen
yapılır. Anlık Talep Kontrol hizmetini sunacak tüketim tesislerinin tümünde bu
testler gerçekleştirilir. İlgili tüketim tesisinde bu hizmete katılacak birden
çok tüketim noktası bulunuyorsa Anlık Talep Kontrol Hizmeti Performans Testleri
bu hizmete katılacak her tüketim noktası için ayrı ayrı gerçekleştirilir ve bu
testlere ilişkin anlık talep kontrolü performans test raporu ve sertifikası her
tüketim noktası için ayrı ayrı hazırlanır.
(2)
Anlık Talep Kontrol Hizmeti Performans Testleri öncesinde, hizmeti sağlayacak
tüzel kişi ilgili tüketim tesislerinde gerekli ayarlamalar ile TEİAŞ tarafından
belirlenen teknik kriterleri sağlayan röle yatırımı; sayaç, tesisat ve gerekli
diğer donanıma ilişkin yatırımları tamamlamış olmak zorundadır.
(3)
Anlık Talep Kontrol Hizmeti Performans Testleri, anlık talep kontrol rölelerine
test frekans sinyali uygulanarak gerçekleştirilir. Test sinyalinin uygulanması
sırasında ve test esnasında oluşabilecek beklenmedik durumlara karşı, teçhizat
ve personel güvenliği ile ilgili her türlü önlemi almak ilgili tüketim
tesisinin sorumluluğundadır.
(4)
Testler sırasında ölçümü yapılan her bir değer için örnekleme oranı saniyede 10
veri olmak zorundadır (100 milisaniyede 1 veri). Testler sırasında yapılacak
kayıtlar için testi gerçekleştiren yetkili firma tarafından sağlanan ve ilgili
sinyalleri harici bağlantı yoluyla ölçebilen kayıt teçhizatının kullanılması
esas olup olup tüketim tesisinin kendi sistemlerinden
sağlanan kayıt dosyaları ya da iletişime dayalı veri kayıt yöntemleri
kullanılmamalıdır. Harici olarak bağlanacak veri kayıt teçhizatının doğruluk
sınıfı en az %0,2 olmalı ve ölçülen değerleri zaman bilgisiyle birlikte kayıt
yapabilecek özellikte olmak zorundadır. Veri kayıt teçhizatının kalibrasyon
sertifikası en fazla üç yıllık olmak zorundadır.
Test Hedefi
(1)
Anlık Talep Kontrol Hizmeti Performans Testlerinin amacı, test edilen tüketim
tesislerinde yer alan ve bu hizmete katılacak tüketim noktalarının talebinin,
sistem frekansının TEİAŞ tarafından belirlenen frekans seviyesine düşmesi
durumunda anlık talep kontrol röleleri vasıtasıyla otomatik olarak
kesilebildiğinin doğrulanmasıdır.
TestAşamaları
(1)
Anlık Talep Kontrolü Hizmeti Performans Testleri gerçekleştirilirken aşağıdaki
işlemler yapılır. Testlere başlamadan önce, tüketim tesisi anlık talep kontrolü
hizmetine katılmak için sunmayı taahüt ettiği anlık talep kontrolü yedek
miktarı kadar tüketim miktarına sahip olmak zorundadır.
a. Test edilecek tüketim
noktasında anlık talep kontrol rölesine şebeke frekansı bilgisi yerine simüle
test frekans sinyali uygulanacak ve frekans, 0,1 Hz/s hızla azaltılır.
b. Uygulanan simüle test frekans
sinyali, hizmetin sağlanacağı frekans seviyesine ulaştıktan sonra anlık talep
kontrol rölelerinin, ilgili tüketim noktasındaki tüm talebi kesip kesmedeği
kontrol edilir.
Test Sonuçları
(1)
Anlık Talep Kontrol Hizmeti Performans Testleri sırasında, aşağıda belirtilen
sinyallerin yanı sıra testi gerçekleştiren uzmanın gerekli gördüğü diğer
sinyallere ait kayıtlar da alınır.
i.
Anlık talep kontrol rölesine uygulanan simüle test frekans sinyali (Hz)
ii. Anlık talep kontrol rölesinin
gecikme süresi (s)
iii.
İlgili tüketim noktasında ölçülen yük miktarı (MW)
iv.
Röle açık kapalı sinyali
(2)
Testler sırasında kaydı yapılan sinyaller, metin biçimli (ASCII/Text) veri
kayıt dosyası olarak TEİAŞ tarafından belirlenen şekilde, test tutanağına ve
test raporuna CD/DVD ortamında eklenerek TEİAŞ gözlemcisine teslim edilir. Veri
kayıt teçhizatının gerekli şartları taşıdığı belgeleri ile birlikte test
öncesinde TEİAŞ gözlemcisine ibraz edilir.
(3)
Anlık talep Kontrol rölesine uygulanan simüle test frekans sinyali ve ilgili
tüketim noktasında ölçülen yük miktarı Şekil E.17.E.1’de belirtildiği şekilde
grafikte gösterilir ve bu grafik test raporuna eklenir.
Şekil
E.17.E.1 – Test Frekans Sinyali ve Talep Eğrileri
Test Kabul Kriterleri
(1)
Testi gerçekleştirmeye yetkili firma tarafından yapılacak Anlık Talep Kontrol
Hizmeti Performans Testlerinin kabul kriterleri, aşağıda belirtildiği
şekildedir:
Anlık talep kontrol rölesine uygulanan simüle test frekans sinyalinin
TEİAŞ tarafından belirlenen frekans seviyesine ulaşmasından itibaren 400 ms’den
daha kısa bir süre içerisinde (istatistiksel gecikme süresi de dahil olmak
üzere), ilgili tüketim noktasında talep tamamen kesilmiş olmak zorundadır. (Tg
≤ 400 ms)
E.17.F. TALEP TARAFI KATILIMI HİZMETİ PERFORMANS TEST PROSEDÜRLERİ
(Ek: RG-17/12/2024-32755)
(1)
Toplayıcılık faaliyeti kapsamında, talep tarafı katılımı hizmeti test
prosedürleri dört aşamadan oluşmaktadır. Bu aşamalar; toplayıcı ile TEİAŞ
arasında olması gereken iletişim gereklilikleri testi, toplayıcı ile tüketim
tesisleri arasında olması gereken iletişim gereklilikleri testi, toplayıcı ile
TEİAŞ arasında olması gereken yazılım gereklilikleri testi ve toplayıcı ile
tüketim tesisi arasında olması gereken yazılım gereklilikleri testidir.
(2) Bu
testler kapsamında toplayıcı ve portföyünde bulunan tüketim tesisleri
tarafından sağlanacak uygun donanım, teçhizat ve iletişim altyapıları test
edilecektir.
(3)
Toplayıcı, testler başlamadan önce ISO 27001 belgesini ibraz eder.
(4)
Toplayıcı, TEİAŞ tarafından veri alışverişi için verilecek olan web servis
(API) kullanıcı adı ve parolasının gizliliğinin korunması ve TEİAŞ
uygulamalarına erişmek için kullandığı sistemleri zararlı yazılımlardan korumak
için gerekli ve yeterli önlemleri almakla yükümlüdür.
(5)
Toplayıcı, TEİAŞ uygulamalarına erişmek için kullandığı sistemde herhangi bir
bilgi güvenliği ihlalinin yaşanması durumunda TEİAŞ’a bu durumu bildireceğini
kabul, beyan ve taahhüt eder.
A)Toplayıcı ile TEİAŞ Arasında
Olması Gereken İletişim Gereklilikleri Testi
Test Hedefi
(6) Bu testin hedefi,
toplayıcı ile TEİAŞ arasında tesis edilmesi gereken iletişim altyapısının talep
tarafı katılımı hizmetini sağlamaya yeterli olduğunun doğrulanmasıdır.
Test Kabul Kriteri
(7) Toplayıcının bir
tanesi GSM olmak üzere en az 2 (iki) adet internet altyapısının olması
gerekmektedir. Her bir altyapı statik IP’ye sahip olmalıdır ve yedekli çalışarak
kablolu altyapıda kesinti olması durumunda GSM altyapısına otomatik olarak
geçiş sağlamalıdır. Aynı anda sadece bir IP üzerinden TEİAŞ’a veri
gönderilmelidir.
(8) Toplayıcı, TEİAŞ
API’leri ile veri alışverişi sağlayabilmek için kendine ait IP bilgilerini
yazıyla TEİAŞ’a bildirmekle yükümlüdür.
(9) Toplayıcının
TEİAŞ’a veri gönderdiği internet altyapısında güvenlik duvarı (Next Generation)
kullanmak zorundadır.
(10)
Toplayıcının kullandığı altyapının, 60 saniyelik periyotlarla elektrik
verilerini kesintisiz olarak TEİAŞ’ın yazılımına aktarabilmesi için bir
donanıma sahip olması gerekmektedir.
(11)
Toplayıcının, 24 saate kadar internet kesintisi yaşaması durumunda tüm verileri
uygun bir donanımda kaydedilebilmesi ve internet bağlantısı yeniden
sağlandığından, kaydedilen tüm verilerin kronolojik olarak iletilebilmesi
gerekmektedir.
(12)
Sistem işletmecisi tarafından yazılım üzerinden verilen talimatları ve teyit
amaçlı sözlü uyarıları yerine getirmesi, portföyündeki tüketim tesisleri ile
iletişime geçebilmesi gerekmektedir.
B)Toplayıcı ile Tüketim Tesisi
Arasında Olması Gereken İletişim Gereklilikleri Testi
Testin Hedefi
(1) Bu
testin hedefi, toplayıcı ile tüketim tesisi arasında tesis edilmesi gereken
iletişim altyapısının talep tarafı katılımı hizmetini sağlamaya yeterli
olduğunun doğrulanmasıdır.
Test Kabul Kriterleri
(2)
Toplayıcı portföyünde yer alan, tüketim tesislerinin bir tanesi GSM olmak üzere
en az 2 adet internet altyapısının olması gerekmektedir. Tüketim tesislerinin
her bir altyapı için statik IP’ye sahip olması gerekmektedir. Bu iki internet
altyapısının birbirleri ile yedekli çalışması ve tüketiciye ait kablolu
internet altyapısında kesinti olması durumunda iletişimin otomatik olarak GSM
altyapısı üzerinden devam etmesinin sağlanması gerekmektedir.
(3)
Tüketim tesislerinin iletişim altyapılarında güvenlik duvarı (Next Generation)
kullanılması gerekmektedir.
(4)
Toplayıcı veri güvenliğinden sorumludur. DNP3, IEC6870-5-104, IEC61850 gibi
protokoller kullanılması durumunda 62351 Security Standarts of Power System
uyumluluğunun olması veya MQTT, http gibi protokollerin kullanılması durumunda
ise TLS kullanılması gerekmektedir.
(5)
Toplayıcının portföyünde yer alan tüketim tesislerinin mevcut kontol
sayaçlarına bağlanabilmesi gerekmektedir.
(6)
Tüketim tesislerinin kullandığı altyapının, 60 saniyelik periyotlarla elektrik
verilerini kesintisiz olarak Toplayıcının yazılımına aktarabilmesi için
donanıma sahip olması gerekmektedir.
(7) Veri
temin ve haberleşme donanımının; Pulse, Modbus RTU, Modbus TCP/IP, IEC62056,
DLMS/COSEM, OPC UA ve benzeri haberleşme protokollerini desteklemesi
gerekmektedir.
(8)
Tüketim tesislerinin, 24 saate kadar internet kesintisi yaşanması durumunda tüm
verileri uygun bir donanımda kaydedilebilmesi ve internet bağlantısı yeniden
sağlandığında kaydedilen tüm verileri kronolojik olarak eksiksiz şekilde
iletilebilmesi gerekmektedir.
C) Toplayıcı ile TEİAŞ
Arasında Olması Gereken Yazılım Gereklilikleri Testi
Testin Hedefi
(1) Bu
testin hedefi, toplayıcı ile TEİAŞ arasında tesis edilmesi gereken yazılımın
talep tarafı katılımı hizmetini sağlamaya yeterli olduğunun doğrulanmasıdır.
Test Kabul Kriterleri
(2)
Toplayıcının, portföyünde yer alan tüketim tesislerine ait elektrik verilerini
anlık olarak izlenebilmesi, raporlanabilmesi gerekmektedir.
(3)
Toplayıcıya ait iletişim altyapısının, TEİAŞ API’leriyle entegre olabilmesi ve
TEİAŞ tarafından gelen talimatları kendi sisteminden takip edebilmesi
gerekmektedir. (TEİAŞ talimatlarını gerekli gördüğünde talep tarafı yazılımı
API’si üzerinden veya talep tarafı yazılımında toplayıcı için
oluşturulacak bir kullanıcı üzerinden paylaşabilir.)
(4)
Toplayıcı, API üzerinden portföyünde yer alan tüketim tesislerinin tüketim
değerlerini TEİAŞ’a anlık olarak iletebilmelidir.
(5) Veri
toplama sisteminde kaydedilen veriler zamanlarıyla birlikte düzenli olarak
depolanarak ve 5 yıl boyunca saklanması gerekmektedir.
Ç) Toplayıcı ile Tüketim
Tesisleri Arasında Olması Gereken Yazılım Gereklilikleri Testi
Testin Hedefi
(1) Bu
testin hedefi, toplayıcı ile tüketim tesisleri arasında tesis edilmesi gereken
yazılımın talep tarafı katılımı hizmetini sağlamaya yeterli olduğunun
doğrulanmasıdır.
Test Kabul Kriterleri
(2)
Toplayıcı, portföyünde yer alan tüketim tesislerinin elektrik verilerini anlık
olarak izleyebilmeli ve raporlayabilmelidir.
(3)
Toplayıcı, TEİAŞ tarafından belirlenen metodolojiye uygun olarak, tüketim
tesislerinin temel tüketim değerlerini aktara bilmelidir.
(4)
Toplayıcı, TEİAŞ tarafından yük düşümü talimatı aldığından portföyünde yer alan
tüketim tesislerine SMS, sesli arama ve e-posta ile bildiri gönderebilme
özelliğine sahip olmalıdır.
Toplayıcıya ait veri toplama sisteminin, kaydedilen verilerin
zamanlarıyla birlikte düzenli olarak depolayabilir ve 5 yıl boyunca
saklayabilir olması gerekmektedir.
EK 18[73]
RÜZGAR VE GÜNEŞ
ENERJİSİNE DAYALI FOTOVOLTAİK ÜRETİM TESİSLERİNİN ŞEBEKE BAĞLANTI KRİTERLERİ
E.18.1 KAPSAM (Değişik: RG-17/12/2024-32755)
Bu kriterler, aşağıda belirtilen üretim tesislerine
uygulanır:
• İletim sistemine bağlı rüzgar ve güneş enerjisine dayalı
fotovoltaik üretim tesisleri
• Dağıtım sistemine orta gerilim seviyesinden bağlı güneş
enerjisine dayalı lisans sahibi fotovoltaik üretim tesisleri
• Kurulu gücü 10 MW ve üzerinde olan dağıtım sistemine
bağlı rüzgar enerjisine dayalı lisans sahibi üretim tesisleri
• Birden çok kaynaklı elektrik üretim tesislerine ait
mekaniksel kurulu gücü 5 MW ve üzerinde olan yardımcı kaynak üniteleri
İletim veya dağıtım sistemi
bağlantı noktasındaki şebeke faz-faz geriliminin Şekil E.18.1’de verilen 1
numaralı ve 2 numaralı bölgelerde kaldığı süre boyunca, herhangi bir fazda veya
tüm fazlarda oluşan gerilim düşümlerinde ilgili üretim tesisleri şebekeye bağlı
kalmalıdır.
Şekil
E.18.1 İletim veya Dağıtım Sistemi Bağlantı Noktasındaki Şebeke Faz-Faz
Gerilimi
Arıza
sırasında gerilim düşümünün 1 numaralı bölgede kaldığı durumlarda, üretim
tesisi aktif gücü, arıza temizlendikten hemen sonra saniyede nominal aktif
gücünün en az %20’si oranında artırılarak, üretilebilecek maksimum aktif güç
değerine ulaşmalıdır.
Arıza
sırasında gerilim düşümünün 2 numaralı bölgede kaldığı durumlarda ise, üretim
tesisi aktif gücü, arıza temizlendikten hemen sonra saniyede nominal aktif
gücünün en az %5’i oranında artırılarak, üretilebilecek maksimum aktif güç
değerine ulaşmalıdır.
Şebeke
bağlantı noktasında meydana gelen ±%10’a kadar olan gerilim dalgalanmaları
(0,9pu – 1,1pu) normal işletme koşulları olup, ilgili üretim tesisleri E.18.6
Reaktif Güç Desteği Sağlanması bölümünde belirtilen esaslara uymalıdır.
Şebeke
bağlantı noktasında ifade edilen arıza durumlarında oluşacak ±%10’dan büyük
gerilim dalgalanmalarında her bir rüzgar türbin jeneratörü ve/veya fotovoltaik
güneş santrallerindeki her bir invertör tasarlanmış geçici rejim anma
değerlerini aşmadan, gerekirse nominal akımın %100’üne varacak seviyelerde,
endüktif veya kapasitif yönde maksimum reaktif akım desteği sağlamalıdır. Bu
geçici rejim maksimum reaktif akım destek değerine %10 hata payı ile 60 ms
içerisinde ulaşmalı ve 1,5 saniye boyunca sürdürülebilmelidir.
İletim
sistemine bağlı rüzgar ve güneş enerjisine dayalı fotovoltaik üretim
tesislerinde Yönetmeliğin 63 üncü maddesinde tanımlanan acil durumlarda aktif
güç kontrolü yapılabilir. Üretim tesisinin aktif güç çıkışı, gerektiğinde TEİAŞ
tarafından gönderilecek sinyallerle, santralın o anki şartlarda emreamade
gücünün %20-%100’ü arasında otomatik olarak kontrol edilebilir olmalıdır. Bu
kapsamda;
a) Kurulu gücü
100 MW ve altında olan üretim tesisleri için, yük alma hızı dakikada santral
kurulu gücünün %5’ini geçmemelidir, yük atma hızı ise dakikada santral kurulu
gücünün %5’inden az olmamalıdır.
b) Kurulu gücü
100 MW’ın üzerinde olan üretim tesisleri için, yük alma hızı dakikada santral
kurulu gücünün %4’ünü geçmemelidir, yük atma hızı ise dakikada santral kurulu
gücünün %4’ünden az olmamalıdır.
Şebeke kısıtları ve benzeri nedenlerle ilgili üretim tesislerinde üretim
azaltılması yapılabilmesi amacıyla TEİAŞ Yük Tevzi Merkezince belirli süreler
için gönderilecek set-point değerlerine uygun olarak üretim miktarlarının
azaltılmasının sağlanabilmesi için üretim tesislerinde gerekli sistem TEİAŞ
SCADA sistemine tam uyumlu olarak kullanıcılar tarafından gerçekleştirilir.
Şebeke kısıtları, acil durum veya benzeri nedenlerle, dağıtım sistemine bağlı
lisans sahibi üretim tesislerinde üretim azaltılması yapılması amacıyla
gönderilebilecek set-point değerlerine uygun olarak üretim miktarının
azaltılmasının sağlanması amacıyla ilgili üretim tesislerinde gerekli sistem,
dağıtım şirketleri/dağıtım lisansı sahibi organize sanayi bölgelerinin
mevcut/kurulacak SCADA sistemine tam uyumlu olarak kullanıcılar tarafından
gerçekleştirilir.
Rüzgar ve güneş enerjisine dayalı fotovoltaik
üretim tesisleri çalıştığı süre boyunca aşağıda yer alan şekil E.18.2’deki
frekans aralıkları esas olmak üzere üretim yapmalıdır.
Söz konusu santralların
tasarım ve çalışması esnasında aşağıdaki tablo E.18.1’de yer alan frekans
çalışma aralıklarındaki çalışma süreleri esas alınacaktır.
Frekans
Aralığı
Minimum
Çalışma Süresi
51,0
Hz≤f<51,5 Hz
30
dakika
49 Hz
≤f<51,0 Hz
Sürekli
48,5 Hz ≤f
< 49 Hz
1 saat
47,5 Hz
≤f< 48,5 Hz
30 dakika
Tablo E.18.1 Rüzgar ve güneş
enerjisine dayalı fotovoltaik üretim tesisleri için frekans aralıklarındaki
çalışma süreleri
Bu çalışma
şartlarına ilave olarak, ilgili üretim tesisinde şebeke frekansının 50,2 Hz’in
üzerinde olduğu durumlarda ilave rüzgar türbini ve/veya güneş paneli grubu
devreye girmemelidir ve üretim tesisi toplam aktif çıkış gücü Şekil E.18.2’de
verilen güç-frekans eğrisi sınırları içinde kalacak şekilde olmak zorundadır.
Rüzgar ve güneş
enerjisine dayalı fotovoltaik üretim tesisleri, şebeke frekansı 47,5-50,3 Hz
aralığında olduğu sürece emreamade gücünün tamamını üretebilecek özellikte
olmak zorundadır. Şebeke frekansının 50,3 Hz’in üzerine çıkması durumunda
ilgili üretim tesisleri, Şekil E.18.2’de verilen aktif güç-frekans
karakteristiklerini takip ederek %4 hız düşümü değerini sağlayacak şekilde yük
atmalı ve 51,5 Hz’de ise tamamıyla devre dışı olmak zorundadır.
E.18.5 REAKTİF GÜÇ KAPASİTESİ
Rüzgar
enerjisine dayalı üretim tesisleri, iletim veya dağıtım sistemi bağlantı
noktasında, Şekil E.18.3’de; güneş enerjisine dayalı fotovoltaik üretim
tesisleri ise, iletim veya dağıtım sistemi bağlantı noktasında, Şekil E.18.4te
koyu çizgilerle belirtilen sınırlar dahilindeki reaktif güç değerleri için her
noktada sürekli olarak çalışabilir olmak zorundadır.
Şekil E.18.4
Güneş Enerjisine Dayalı Fotovoltaik Üretim Tesisleri
Reaktif Güç Kapasite
Eğrisi
Belirlenen ve
yan hizmet anlaşmaları ile kayıt altına alınan bu zorunlu reaktif güç
değerlerine Şekil E.18.5’te belirtildiği gibi gerilime bağlı olarak
gerektiğinde ulaşılabilmelidir.
Şekil E.18.5 Zorunlu
Reaktif Güç Değerlerinin Bağlantı Noktası Gerilimine Bağlı Değişimi
E.18.6 REAKTİF GÜÇ DESTEĞİ
SAĞLANMASI
İletim
sistemine bağlı üretim tesisleri, bağlantı noktası geriliminin 0,9pu ve 1,1pu
değerleri arasında tanımlanan normal işletme koşullarında, bağlantı noktası
geriliminin denge durumu değişimlerine, Şekil E.18.6’da belirlenmiş
karakteristikler doğrultusunda sürekli olarak cevap vermelidir.
Şekil
E.18.6 Üretim Tesisleri Tarafından Sisteme Verilecek
Reaktif
Güç Desteği Eğrisi
İletim
sistemine bağlı üretim santralları için gerilim set değeri TEİAŞ tarafından
şebeke bağlantı noktası gerilimi için verilecektir. Üretim tesisleri şebeke
bağlantı noktası gerilimindeki değişikliklere Şekil E.18.6’da görüldüğü gibi
oransal tepki vermelidir.
Şekil
E.18.6’daki grafikte “droop” değeri, %2-%7 arasında bir değer olup TEİAŞ
tarafından belirlenir. (“Droop” (gerilim düşümü) değeri, üretim tesisinin
reaktif çıkış gücünü 0’dan aşırı ikazlı maksimum reaktif güç değerine veya
0’dan düşük ikazlı maksimum reaktif çıkış güç değerine çıkması için şebeke
geriliminde verilen gerilim set değerine göre oluşacak % gerilim değişimidir.)
İlgili üretim
tesisi, iletim şebeke bağlantı noktası geriliminde, normal işletme koşullarında
gerçekleşebilecek ani bir basamak değişimine, Şekil E.18.7’deki grafikte
belirtildiği üzere en geç 200 ms’de cevap vermeye başlamalı, reaktif
çıkış gücü olması gereken denge değerinin %90’ına en geç 1 saniye içerisinde
ulaşmalı ve en geç 2 saniye içerisinde dengeye oturmalıdır. Denge durumunda,
reaktif çıkış gücünde oluşabilecek salınımların tepe değeri gerçekleşen
değişimin %2’sini geçmemelidir.
İletim
sistemine doğrudan bağlı rüzgar ve/veya güneş enerjisine dayalı üretim
tesislerinin şebeke bağlantı transformatörleri yük altında otomatik kademe
değiştirme özelliğine sahip olmak zorundadır. Transformatörlerin sahip olması
gerekli diğer özellikleri bu Yönetmelikte tanımlanmaktadır.
İletim
sistemine bağlı rüzgar enerjisine dayalı üretim tesisi için TEİAŞ ile yapılan
bağlantı anlaşması aşamasında aşağıdaki bilgiler sunulur:
1. Rüzgar
enerjisine dayalı üretim tesisinin MWe olarak toplam kurulu güç kapasitesi.
2. Rüzgar
türbinlerinin sayısı ve her bir rüzgar türbininin MWe cinsinden nominal aktif
gücü ve tipi (asenkron, senkron, tip 3, tip 4, vs.).
3. Türbinlerin
şebekeye bağlantı şekli (doğrudan bağlı; çift uyartımlı asenkron jeneratör,
AC/DC/AC çeviricili senkron jeneratör).
4. Rüzgar
türbinlerinin minimum ve maksimum rüzgar hızı değerlerindeki işletim durumu
(rüzgar hızına göre rüzgar türbinlerindeki üretim değişimini gösteren
grafikler).
5. Gerilim ve
akım harmonikleri ile fliker etkisini sınırlandırmak üzere kurulacak
sistemlerin tipi ve etiket değerleri.
6. TS EN
ISO/IEC 17025 akreditasyonuna sahip bir kuruluş tarafından, TS EN IEC 61400-12
standardı normlarına göre yapılmış ölçümlere dayalı olarak, TS EN IEC 61400-21,
IEC 61000-3-6, IEC 61000-3-7 ve IEC 61000-3-13 standartlarına uygun olarak
hazırlanmış güç kalitesi etki değerlendirme ve güç kalitesi kararlı durum
analiz raporları.
7. Sistem
etütlerinde kullanılmak üzere tesis edilecek olan rüzgar türbinlerinin statik
ve dinamik modelleri. Bu kapsamda, türbinlerin statik ve dinamik verilerine
ilaveten, rüzgar çiftliğindeki kablo sisteminin de statik veri detayları
(gerilim seviyesi, kesit, uzunluk, vs).
8. Rüzgar
çiftliklerinin master kontrolcü fonksiyonel şemaları ve matematiksel modelleri
ile set edilen parametreleri.
9. Bölgesel
1/25.000’lik coğrafik harita üzerinde tesis edilecek rüzgar enerjisine dayalı
üretim tesisi ve rüzgar türbinlerinin yerinin coğrafi koordinatları.
10. TEİAŞ
tarafından ihtiyaç duyulabilecek diğer veriler.
İletim
sistemine bağlı güneş enerjisine dayalı fotovoltaik üretim tesisi için TEİAŞ
ile yapılan bağlantı anlaşması aşamasında aşağıdaki bilgiler sunulur:
1. Güneş
enerjisine dayalı üretim tesisinin MWe olarak toplam kurulu güç kapasitesi.
2. Güneş
panelleri ve invertörlerin sayısı ve her bir invertörün MWe cinsinden nominal
aktif gücü ve invertörün teknik özellikleri,
3.
İnvertörlerin şebekeye bağlantı şeması.
4. Güneş
panellerinin minimum ve maksimum ışınım değerlerindeki işletim durumu (ışınım
değerine göre güneş panellerinin üretim değişimini gösteren grafikler).
5. Gerilim ve akım
harmonikleri ile fliker etkisini sınırlandırmak üzere kurulacak sistemlerin
tipi ve etiket değerleri.
6. TS EN
ISO/IEC 17025 akreditasyonuna sahip bir kuruluş tarafından, IEC 61727, IEC
61000-3-6, IEC 61000-3-7 ve IEC 61000-3-13 standartlarına uygun olarak
hazırlanmış güç kalitesi etki değerlendirme ve güç kalitesi kararlı durum
analiz raporları.
7. Sistem
etütlerinde kullanılmak üzere tesis edilecek olan güneş panel ve
invertörlerinin statik ve dinamik modelleri.
8. Güneş
santrallarının master kontrolcü fonksiyonel şemaları ve matematiksel modelleri
ile set edilen parametreleri.
9. Bölgesel
1/25.000’lik coğrafik harita üzerinde tesis edilecek güneş enerjisine dayalı
üretim tesisi ve coğrafi koordinatları.
10. TEİAŞ
tarafından ihtiyaç duyulabilecek diğer veriler.
Elektrik
Piyasası Yan Hizmetler Yönetmeliği hükümleri uyarınca, ilgili yan hizmete
katılımı zorunlu olan yeni bir üretim tesisinin ticari işletmeye geçebilmesi
için, tesislerin adına kayıtlı olduğu tüzel kişi tarafından, Yönetmeliğin 36
ncı maddesinin dördüncü fıkrası gereği, TEİAŞ ile ilgili yan hizmet
anlaşmasının imzalanmasını ya da söz konusu üretim tesisinin üretim faaliyeti
gösteren ilgili tüzel kişi tarafından daha önce imzalanmış olan ilgili yan hizmetler
anlaşması kapsamına dahil edilmesini müteakiben, sağlayacakları yan hizmetlerin
“kayıt, izleme ve kontrolü” ve rüzgar tahmin ve izleme sistemi için,
tanımlanacak parametre ve değişkenleri, belirlenen veri formatı ve veri iletim
süreci dahilinde TEİAŞ’a sunulur.
Elektriksel
kurulu gücü 10 MW ve üzerinde olan lisanslı ve lisanssız rüzgar enerjisi
santralları, merkezi TEİAŞ olan Rüzgar Gücü İzleme ve Tahmin Merkezinden (RİTM)
ve dolayısıyla TEİAŞ Yük Tevzi Merkezlerinden izlenmesini sağlamak üzere
gerekli altyapıyı kurar. Teknik donanımların taşıyacağı özellikler TEİAŞ
tarafından RİTM internet sayfasında yayımlanır.
Çalışma / Koordinasyon Sorumlusu ve Telefon Numarası
6
BYTİM’den Enerji Kesilmesi ve Verilmesini Talep Edecek
TM İşletme Teknisyeni
7
İşin Başlayacağı
Tarih
Saat
8
İşin Biteceği
Tarih
Saat
9
Teçhizatın Servis Dışı Kalma Süresi
10
Enerjisi Kesilecek Kullanıcılar
11
Acil Hallerde Servise Alınma Şekli ve Süresi
12
TM İşletme Teknisyenin BYTİM ile Haberleşme Şekli
NOT-1:
İSTENİLEN
MANEVRA ÖZELLİKLERİ
2
1
Manevraya Başlama Şekli
2
Teçhizatın Teslim Şekli
3
Teçhizatın Emre Amade Hale Getirilme Şekli
NOT-2:
Çalışma İzni İstemeye Yetkili Kişi
İsim
İmza
Açıklama:
1) İstenilen manevra
özelliklerinden amaç, açma-kapama rutin manevraları dışındaki istekler bu
bölümde belirtilir.
2) TM'lerden uzak EİH
çalışmalarında işbu formun 6. maddesindeki TM İşletme Teknisyeni yerine
Çalışma / Koordinasyon Sorumlusunun isim ve telefon numarası yazılır.
3) Sarı Kartlamanın gerekmesi
halinde, kartlama yapılacak fiderler “NOT-2” kısmında
belirtilir.
TEİAŞ iletim
sisteminden veya üreticinin kullanıcı sisteminden beslenen santral ile ilgili
talep
Azami talep
MW
MVAr
APV(*)
APV
TEİAŞ
talebinin yıllık puantının yarım saatlik belirli süre içindeki değeri
MW
MVAr
APV
APV
TEİAŞ
talebinin yıllık asgari değerinin yarım saatlik belirli süre içindeki değeri
MW
MVAr
APV
APV
(Ünite
transformatörleri tarafından beslenen ek talep aşağıda yer almalıdır)
ÜNİTE VEYA
DURUMA GÖRE KOMBİNE ÇEVRİM GAZ TÜRBİNİ BLOĞU VERİLERİ
GR 1(***)
GR 2
GR 3
GR 4
GR 5
GR 6
US
Coğrafi ve
elektriksel konum ile sistem gerilimine göre ünitenin kombine çevrim gaz
türbini bloğu hariç veya kombine çevrim gaz türbini bloğunun TEİAŞ iletim
sistemi veya dağıtım sistemine bağlı ise sistem ile bağlantı noktası
Bilgiler ayrı bir yazı ile verilecektir
SPV(**)
Birden fazla
bağlantı noktasının olması durumunda, kombine çevrim gaz türbini bloğunun
bağlantı noktası
Bara bölüm numarası hangi baraya
bağlı ise onun numarası
SPV
Ünite tipi;
buhar, gaz türbini kombine çevrim gaz türbini ünitesi, rüzgar ve benzeri
Kombine
çevrim gaz türbini bloğu içindeki ünitelerin listesi (hangi ünitenin hangi
kombine çevrim gaz türbini bloğunun parçası olduğunu belirtilerek) sıralı
kombine çevrim gaz türbini bloğu durumunda muhtemel konfigürasyonların
ayrıntıları da ayrıca verilmelidir.
SPV
(*)
Ayrıntılı Planlama Verileri
(**)
Standart Planlama Verileri
(***)
Üretim grubu no.1
VERİ
KAYIT BÖLÜMÜÇİZELGE 1
Sayfa
2/9
VERİ
BİRİM
VERİ KATEGORİSİ
ÜRETİM ÜNİTESİ
(VEYA DURUMA GÖRE BLOKKOMBINE ÇEVRIM GAZ TÜRBINI BLOĞU)
GR 1
GR 2
GR 3
GR
4
GR 5
GR 6
ÜT(***)
Tahmini çalışma düzeni; örneğin, 7 gün 3 vardiya
Nominal görünür güç
MVA
SPV(*)
Nominal aktif güç
MW
SPV+
Nominal çıkış gerilimi
kV
APV(**)
*Ünite Yüklenme eğrisi
SPV
*Kullanılabilir Kapasite (aylık
olarak)
MW
SPV
Blok
Senkron üniteler için atalet sabiti
MW saniye
/MVA
SPV+
Senkron üniteler için kısa
devre oranı
SPV+
Nominal MW çıkışında ünite tarafından sağlanan normal yedek yük
MW
MVAr
APV
APV
Nominal MW ve MVAr çıkışında ve nominal çıkış geriliminde nominal
ikaz akımı
A
APV
İmalatçıların test
sertifikalarından elde edilen ikaz akımı açık devre doyma eğrisi
%120 nominal çıkış gerilimi
%110 nominal çıkış gerilimi
%100 nominal çıkış gerilimi
%90 nominal çıkış gerilimi
%80 nominal çıkış gerilimi
%70 nominal çıkış gerilimi
%60 nominal çıkış gerilimi
%50 nominal çıkış gerilimi
A
A
A
A
A
A
A
A
APV
APV
APV
APV
APV
APV
APV
APV
EMPEDANSLAR:
(Doymamış)
Dikey eksen senkron reaktansı
% MVA
APV
Dikey eksen transient reaktans
% MVA
SPV+
Dikey eksen subtransient
reaktans
% MVA
APV
Yatay eksen senkron reaktansı
% MVA
APV
Yatay eksen transient reaktans
% MVA
APV
Stator kaçağı reaktansı
% MVA
APV
Bobin sargısı doğru akım
direnci
% MVA
APV
(*) Ayrıntılı Planlama
Verileri,
(**) Standart Planlama
Verileri
(***) Üretim tesisi
VERİ
KAYIT BÖLÜMÜÇİZELGE 1
Sayfa
3/9
VERİ
BİRİM
VERİ KATEGORİSİ
ÜRETİM ÜNİTESİ
VEYA SANTRALI VERİLERİ
GR 1
GR
2
GR 3
GR 4
GR 5
GR 6
ÜT
Zaman sabitleri
Kısa devre ve doymamış
Dikey eksen transient zaman
sabiti
Saniye
APV
Dikey eksen subtransient zaman sabiti
Saniye
SPV
Yatay eksen subtransient zaman
sabiti
Saniye
APV
Stator zaman sabiti
Saniye
APV
Üretim ünitesi yükseltici
transformatörü
Nominal görünür güç
MVA
SPV+
Gerilim oranı
-
APV
Pozitif bileşen reaktansı:
Azami kademe için
% MVA
SPV+
Asgari kademe için
% MVA
SPV+
Nominal kademe için
% MVA
SPV+
Pozitif bileşen direnci:
Azami kademe için
% MVA
APV
Asgari kademe için
% MVA
APV
Nominal kademe için
% MVA
APV
Sıfır bileşen reaktansı
% MVA
APV
Kademe değişimi aralığı
+%/-%
APV
Kademe değişimi adım büyüklüğü
%
APV
Yükte veya boşta kurulu gücü
kademe değiştirici türü
Yükte/Boşta
APV
Kademe tipi
Bağlantı grubu
Sayısal Analog BCD
İKAZ SİSTEMİ PARAMETRELERİ
Not:
Aşağıda Seçenek 1 kapsamında istenen veriler sağlanmalıdır. Bu veriler TEİAŞ
tarafından iletim sistemi üzerinde önemli etkisi bulunmayan küçük santrallar
ile ilgili olmaları durumunda verilmeyebilir. TEİAŞ ile aksi yönde bir
anlaşma yapılmadığı sürece üreticiler Seçenek 2 kapsamında yer alan verileri
vermelidir. Üreticiler 1 Ocak 1997 tarihinden sonra devreye alınan ünite ikaz
kontrol sistemleri ile 1 Ocak 1997 tarihinden sonra yenileme gibi herhangi
bir sebeple tekrar devreye alınan ünite ikaz kontrol sistemleri ve test veya
diğer işlemler sonucu üreticinin Seçenek 2 kapsamında belirtilen veri
kalemlerinin ilgili ünite ile ilişkili olduğunu belirlediği ünite ikaz
kontrol sistemleri için Seçenek 2 kapsamındaki verileri vermelidir.
Seçenek 1
İkaz devresinin dc kazancı
APV
Azami ikaz gerilimi
V
APV
Asgari ikaz gerilimi
V
APV
Nominal ikaz gerilimi
V
APV
Azami ikaz gerilimi değişim
hızı:
Artan
V/Saniye
APV
Azalan
V/Saniye
APV
İkaz devresinin ayrıntıları
Çeşitli
parçaların transfer işlevlerini gösteren bir blok şema şeklinde tanımlandığı
şekliyle
Şema
APV
(lütfen ekleyiniz)
Aşırı ikaz sınırlayıcısının
dinamik özellikleri
APV
Düşük ikaz sınırlayıcısının
dinamik özellikleri
APV
VERİ KAYIT BÖLÜMÜÇİZELGE 1
Sayfa 4/9
VERİ
BİRİM
VERİ KATEGORİSİ
ÜRETİM ÜNİTESİ
VEYA SANTRALI VERİLERİ
GR 1
GR 2
GR 3
GR 4
GR 5
GR 6
ÜT
İKAZ SİSTEMİ PARAMETRELERİ
(devam)
Seçenek 2
İkaz düzeneği sınıfı örneğin,
dönen ikaz düzeneği veya statik ikaz düzeneği ve benzeri
Yazı ile
SPV
İkaz sistemi nominal
tepkisi
ve
Saniye-1
APV
Nominal ikaz
gerilimi
ufn
V
APV
Yüksüz ikaz
gerilimi
ufo
V
APV
İkaz sistemi yüklü
Pozitif tavan
gerilimi
upl+
V
APV
İkaz sistemi yüksüz
Pozitif tavan
gerilimi
upo+
V
APV
İkaz sistemi yüksüz
Negatif tavan
gerilimi
upo-
V
APV
Elektrik sistemi dengeleyici
Sinyali
Evet/Hayır
SPV
İkaz sisteminin ayrıntıları
Çeşitli parçaların transfer
işlevlerini gösteren bir blok şema şeklinde tanımlandığı şekliyle eğer mevcut
ise PSS de dahil olarak
Şema
APV
Aşırı ikaz sınırlayıcısının
ayrıntıları
Çeşitli parçaların transfer
işlevlerini gösteren bir blok şema şeklinde
Şema
APV
Düşük ikaz sınırlayıcısının
ayrıntıları
Çeşitli parçaların transfer
işlevlerini gösteren bir blok şema şeklinde
Şema
APV
VERİ KAYIT BÖLÜMÜÇİZELGE 1
Sayfa 5/9
VERİ
BİRİM
VERİ KATEGORİSİ
ÜRETİM ÜNİTESİ
VEYA SANTRALI VERİLERİ
GR 1
GR 2
GR 3
GR 4
GR 5
GR 6
ÜT
HIZ REGÜLATÖRÜ VE İLİŞKİLİ HAREKETE GEÇİRİCİ BİLEŞEN
PARAMETRELERİ
3. Yukarıdaki seçenek
1 kapsamında istenen veri kalemleri sağlanmalıdır. Bu veriler TEİAŞ tarafından
iletim sistemi üzerinde önemli etkisi bulunmayan küçük santrallar ile ilgili
olmaları durumunda verilmeyebilir.
4. TEİAŞ ile aksi
yönde bir anlaşma yapılmadığı sürece üreticiler Seçenek 2 kapsamında yer alan
veri kalemlerini vermelidir.
5. Üreticiler 1 Ocak
1997 tarihinden sonra devreye alınan ünite ikaz kontrol sistemleri ile 1 Ocak
1997 tarihinden sonra yenileme gibi herhangi bir sebeple tekrar devreye alınan
ünite ikaz kontrol sistemleri ve test veya diğer işlemler sonucu üreticinin
Seçenek 2 kapsamında belirtilen veri kalemlerinin ilgili ünite ile ilişkili
olduğunu belirlediği ünite ikaz kontrol sistemleri için Seçenek 2 kapsamındaki
verileri sunmalıdır.
6. TEİAŞ aynı zamanda
bağlantı şartlarında da yer alan tarihleri kontrol etmelidir.
Kullanıcılar,
santrallar da dahil olmak üzere TEİAŞ iletim sistemine doğrudan bağlı kullanıcılar
için gerekli olan verileri gösteren Çizelge 4 ve Çizelge 11’e bakmalıdırlar.
VERİ KAYIT BÖLÜMÜÇİZELGE 2
Sayfa 1/3
ÜRETİM PLANLAMASI
PARAMETRELERİ
Bu çizelgede TEİAŞ’a işletme
planlaması zaman çizelgelerinin hazırlanması için gerekli üretim grubu üretim
planlaması parametreleri yer almaktadır.
Aksi belirtilmediği sürece,
iletim sistemine doğrudan bağlı bir santraldaki bir ünite için bilgiler ünitelere
göre, iletim sistemine doğrudan bağlı bir santraldaki kombine çevrim gaz
türbini bloğu için bilgiler bloklara göre verilir.
Doğrudan bağlı bir santraldaki
kombine çevrim gaz türbini bloklarına referans verildiğinde, uygun yerlerde
“GR1” sütunu ve diğerleri okunurken “A,B,C,D” şeklinde değiştirilmelidir.
Santral:
_________________________
Üretim Planlaması
Parametreleri
VERİ
BİRİM
VERİ KATEGORİSİ
ÜRETİM GRUBU
VEYA SANTRALI VERİLERİ
GR 1
GR 2
GR 3
GR 4
GR 5
GR 6
ÜT
ÇIKIŞ KAPASİTESİ
Santraldaki bir kombine çevrim
gaz türbini bloğu durumunda blok esaslı olarak)
MW
SPV
Asgari üretim bir santraldaki bir
kombine çevrim gaz türbini bloğu durumunda blok esaslı olarak
MW
SPV
Üretim ünitelerinde kayıtlı
kapasitenin üzerinde emreamade MW
MW
SPV
SİSTEMİN EMREAMADE OLMAMASI
Bu veriler emreamade olmama
dönemlerinin kaydedilmesi içindir.
En erken devreye alma süresi:
Pazartesi
saat/dakika
İB2
-
Salı – Cuma
saat/dakika
İB2
-
Cumartesi –
Pazar
saat/dakika
İB2
-
En son devre dışı olma zamanı:
Pazartesi –
Perşembe
saat/dakika
İB2
-
Cuma
saat/dakika
İB2
-
Cumartesi –
Pazar
saat/
dakika
İB2
-
SENKRONİZASYON PARAMETRELERİ
48 saatlik devre dışı olmadan
sonra sıfırdan uzaklaşma zamanı
dakika
İB2
48 saatlik devre dışı olmadan
sonra santral senkronizasyon süreleri
dakika
İB2
-
-
-
-
-
-
Varsa senkronizasyon grubu
1’den 4’e
İB2
-
VERİ
KAYIT BÖLÜMÜÇİZELGE 2
Sayfa 2/3
VERİ
BİRİM
VERİ KATEGORİSİ
ÜRETİM GRUBU
VEYA SANTRALI VERİLERİ
GR 1
GR 2
GR 3
GR 4
GR 5
GR 6
ÜT
48 saatlik devre dışı olmadan
sonra senkronize üretim
MW
APV
İB2
-
Devre dışı olma süresi
dakika
İB2
-
-
-
-
-
-
DEVRE DIŞI OLMA DÖNEMİ
SINIRLAMALARI:
48 saatlik devre dışı olmadan
sonra asgari sıfırdan farklı zaman
dakika
İB2
Asgari sıfır zaman
dakika
İB2
İki vardiya sınırı (gün için
azami)
No.
İB2
HIZLANMA PARAMETRELERİ
48 saatlik devre dışı olmadan
sonra yüklenme hızı
(3. Sayfadaki
2. Nota bakınız)
MW Seviye 1
MW
İB2
-
MW Seviye 2
MW
İB2
-
APV
Ve
Senkronize
üretimden MW Seviye 1’e yüklenme hızı
MW/dk
İB2
MW Seviye
1’den MW Seviye 2’ye yüklenme hızı
MW/dk
İB2
MW Seviye
2’den kurulu güce yüklenme hızı
MW/dk
İB2
Yük düşme hızları:
MW seviye 2
MW
İB2
Kurulu
güçten MW Seviye 2’ye yük düşme hızları
MW/dk
APV
İB2
MW Seviye 1
MW
İB2
MW Seviye
2’den MW Seviye 1’e yük düşme hızları
MW/dk
İB2
MW Seviye 1’den
desenkronizasyona yük düşme hızları
MW/dk
İB2
VERİ KAYIT BÖLÜMÜÇİZELGE 2
Sayfa 3/3
VERİ
BİRİM
VERİ KATEGORİSİ
ÜRETİM GRUBU
VEYA SANTRALI VERİLERİ
GR 1
GR 2
GR 3
GR 4
GR 5
GR 6
ÜT
REGÜLASYON PARAMETRELERİ
Regülasyon aralığı
MW
APV
Senkronize durumda ve yüklü
durumdayken yük düşme kapasitesi
MW
APV
GAZ TÜRBİNİ YÜKLENME
PARAMETRELERİ:
Hızlı yüklenme
MW/dk
İB2
Yavaş yüklenme
MW/dk
İB2
KOMBINE ÇEVRIM GAZ TÜRBİNİ
BLOĞU PLANLAMA MATRİSİ
İB2
(lütfen ekleyiniz)
NOTLAR:
1. Doğrudan bağlı bir santral içinde
değişik üretim gruplarına olanak vermek için işletmecisi aynı üretim grupları
her biri en fazla dört tane olan senkronizasyon gruplarından birine tahsis
edilmelidir. Bir senkronizasyon grubu içinde tek bir senkronizasyon süresi
geçerli olacaktır, fakat senkronizasyon grupları arasında sıfır senkronizasyon
süresi olduğu varsayılacaktır.
2. Bir üretim grubunun
senkronize blok yükten kurulu güce yüklenme hızının MW seviye 1 ve MW seviye 2
olarak gösterilen iki ara yükten üç aşamalı olarak değişimi karakteristik
olarak gösterilmiştir. MW seviye 1 ve MW seviye 2 değerleri üretim grupları
için farklı olabilir.
VERİ KAYIT BÖLÜMÜÇİZELGE 3
Sayfa 1/3
ÜNİTELERİN
DEVRE DIŞI KALMA PROGRAMLARI,
KULLANILABİLİR
GÜÇ VE SABİT KAPASİTE VERİLERİ
Aksi belirtilmediği sürece,
iletim sistemine doğrudan bağlı bir santraldaki bir ünite için bilgiler
ünitelere göre, iletim sistemine doğrudan bağlı bir santraldaki kombine çevrim
gaz türbini bloğu için bilgiler bloklara göre verilir. Dış enterkonneksiyonlar
ile ilgili anlaşmalar bilgileri de kapsar.
VERİ
BİRİM
SÜRE
GÜNCELLEME
ZAMANI
VERİ KATEGORİSİ
Santral:...........................
Ünite veya santraldaki kombine
çevrim gaz türbini bloğu numarası:...
Kurulu
güç:..........................
Santralın devre dışı olma programı
Santralın kullanılabilir gücü
GELECEK 3 – 10 YIL İÇİN
PLANLAMA
Aylık ortalama kullanılabilir gücü
MW
YIL 5 – 10
Hafta 24
SPV
Aşağıdakileri kapsayan geçici devre dışı olma
programı:
Takvim yılı 3 – 5
Hafta 2
İB2
Süre
Hafta
"
"
"
Tercih
edilen start
Tarih
"
"
"
En erken
start
Tarih
"
"
"
Devreye
alma tarihi
Tarih
"
"
"
Haftalık kullanılabilir gücü
MW
"
"
"
TEİAŞ’ın
ayrıntıları İB2’de verilen cevabı
Takvim yılı3 – 5
Hafta 12
TEİAŞ’ın
önerdiği değişiklikler ve muhtemel devre dışı olmalar için Kullanıcıların
cevabı
Takvim yılı 3 – 5
Hafta 14
Güncellenmiş, aşağıdakileri kapsayan geçici devre
dışı olma programı:
Takvim yılı 3 – 5
Hafta 25
İB2
Süre
Hafta
"
"
"
Tercih edilen
start
Tarih
"
"
"
En erken
start
Tarih
"
"
"
Devreye
alma tarihi
Tarih
"
"
"
Haftalık güncellenen kullanılabilir gücü
MW
"
"
"
TEİAŞ’ın
ayrıntıları İB2’de verilen yandaki kutuda yer alan süre için cevabı
Takvim yılı 3 – 5
Hafta 28
TEİAŞ’ın önerdiği değişiklikler
ve muhtemel devre dışı olmalar için Kullanıcıların cevabı
Takvim yılı 3 – 5
Hafta 31
TEİAŞ’ın ek olarak önerdiği
değişiklikler ve benzeriayrıntıları İB2’de verilen yandaki kutuda yer alan
süre için
Takvim yılı 3 – 5
Hafta 42
Nihai gücün devre dışı olma programı üzerinde mutabakat
sağlanması
Takvim yılı 3 – 5
Hafta 45
İB2
GELECEK 1 – 2 YIL İÇİN PLANLAMA
Mutabakat sağlanan bir önceki nihai gücün devre dışı olma
programının güncellenmesi
Takvim yılı 1 – 2
Hafta 10
İB2
Haftalık kullanılabilir güç
MW
"
"
"
VERİ KAYIT
BÖLÜMÜÇİZELGE 3
Sayfa
2/3
VERİ
BİRİM
SÜRE
GÜNCELLEME
ZAMANI
VERİ KATEGORİSİ
TEİAŞ’ın ayrıntıları İB2’de verilen yandaki kutuda yer
alan süre için cevabı
Takvim yılı 1 – 2
Hafta 12
TEİAŞ’ın önerdiği değişiklikler veya muhtemel devre dışı
olmaların güncellenmesi için Kullanıcıların cevabı
Takvim yılı 1 – 2
Hafta 14
Revize edilmiş haftalık kullanılabilir güç
Takvim yılı 1 – 2
Hafta 34
İB2
TEİAŞ’ın ayrıntıları İB2’de verilen yandaki kutuda yer
alan süre için cevabı
Takvim yılı 1 – 2
Hafta 39
TEİAŞ’ın önerdiği değişiklikler veya muhtemel devre dışı
olmaların güncellenmesi için Kullanıcıların cevabı
Takvim yılı 1 – 2
Hafta 46
Nihai gücün devre dışı olma programı üzerinde
mutabakat sağlanması
Takvim yılı 1 – 2
Hafta 48
İB2
İÇİNDE BULUNULAN YIL
İÇİN PLANLAMA
Güncellenmiş nihai gücün devre dışı olma programı
İçinde bulunulan yıl
Gelecek Hafta 2’den yıl sonuna
1600
Çarşamba
İB2
Haftalık puantta kullanılabilir güç
MW
"
"
"
TEİAŞ’ın ayrıntıları İB2’de verilen yandaki kutuda yer
alan süre için cevabı
İçinde bulunulan yıl
1700
Gelecek Hafta 8’den Hafta 52’ye
Cuma
TEİAŞ’ın ayrıntıları İB2’de verilen yandaki kutuda yer
alan süre için cevabı
Gelecek 2 - 7 hafta
1600
Perşembe
Tahmin edilen tekrar servise alma Planlanmış devre dışı
olma veya arıza
Tarih
Gelecek gün 2’den gün 14’e
0900
günlük
İB2
Tüm saatlerde kullanılabilir güç
MW
"
"
İB2
TEİAŞ’ın ayrıntıları İB2’de verilen yandaki kutuda yer
alan süre için cevabı
Gelecek gün 2’den gün 14’e
1600
günlük
ESNEKSİZLİK
Üretim grubu sabit güç
Asgari MW (Haftalık)
Gelecek 2 - 8 hafta
1600 Salı
İB2
"
Üretim grubu sabit güç
Asgari MW (günlük)
Gelecek 2 -14 gün
0900 günlük
İB2
"
VERİ KAYIT BÖLÜMÜÇİZELGE 3
Sayfa 3/3
VERİ
BİRİM
SÜRE
GÜNCELLEME
ZAMANI
VERİ KATEGORİSİ
ÜRETİM PROFİLLERİ
Akarsu,
rüzgar gibi üretimi güvenilir olmayan veya programlanamayan veya diğer bir
yönteme göre değişiklik gösteren büyük santralların muhtemel profilin
anlaşılması için gerekli bilgiler
MW
YIL 1 - 7
Hafta 24
SPV
ANLAŞMA VERİLERİ
Aşağıdaki bilgiler bir dış
enterkonneksiyonun kullanımı ile anlaşma yapan santrallar için gereklidir
Anlaşmaya
bağlanan güç
MW
YIL 1 - 7
Hafta 24
SPV
Hangi dış
enterkonneksiyonun kullanılacağı
Yazı ile
YIL 1 - 7
Hafta 24
SPV
Not: 1. Güncelleme
zamanı sütununda verilen hafta numaraları içinde bulunulan yıla ait standart
haftaları göstermektedir.
VERİ KAYIT BÖLÜMÜÇİZELGE 4
Sayfa
1/7
KULLANICI SİSTEMLERİNE İLİŞKİN VERİLER
VERİ
BİRİM
VERİ KATEGORİSİ
KULLANICI
SİSTEMLERİNİN TASARIMI
Kullanıcı sisteminin tümünü
veya bir kısmını gösteren bir tek hat şeması verilmelidir. Bu şemada
aşağıdaki bilgiler bulunmalıdır:
APV
(a)
400 kV,154 kV ve 66 kV’de çalışan kullanıcı sisteminin mevcut veya planlanmış
kısımlarını,
(b) Orta
gerilim seviyesinde çalışan ve bağlantı noktalarını birbirine bağlayan veya
tek bir bağlantı noktasındaki baraları ayıran kullanıcı sisteminin
kısımlarını,
(c)
Kullanıcının iletim sistemine bağlı 50 MW’tan büyük veya küçük santrallar ve
ilgili bağlantı noktası arasındaki kullanıcı sisteminin kısımlarını,
(d)
Bir TEİAŞ sahasındaki
kullanıcı sisteminin kısımlarını
Ayrıca, tek hat şemasında
kullanıcının iletim sistemi ve kullanıcının iletim sistemine alçak gerilimde
bağlanan transformatörler daha ayrıntılı olarak yer alabilir, TEİAŞ’ın
mutabakatıyla kullanıcının iletim sisteminin geriliminden daha düşük
gerilimdeki sisteminin ayrıntıları da tek hat şemasında bulunabilir.
Tek hat şemasında veya detay
projede mevcut ve planlanmış bağlantı noktaları ile ilişkili mevcut ve
planlanmış yük akım taşıyan teçhizatın ayarlanması ile birlikte elektriksel
devreler, havai hatlar, yeraltı kabloları, güç transformatörleri ve benzer
ekipman ve işletme gerilimleri gösterilmelidir. ayrıca, iletim sistemi
geriliminde çalışan ekipmanlar için kesiciler ile faz sırası da
gösterilmelidir.
VERİ KAYIT BÖLÜMÜÇİZELGE 4
Sayfa
2/7
KULLANICI
SİSTEMLERİNE İLİŞKİN VERİLER
VERİ
BİRİM
VERİ KATEGORİSİ
REAKTİF KOMPANZASYON
Kullanıcı sistemine orta gerilim
seviyesinde bağlı, mülkiyeti TEİAŞ’a ait olmayan ve bir müşterinin tesis veya
teçhizatı ile ilişkili güç faktörü düzeltme ekipmanı dışındaki bağımsız
olarak anahtarlanan reaktif kompanzasyon ekipmanı için:
Ekipmanın tipi, sabit veya değişken
Yazı ile
SPV
Kapasitif güç
MVAr
SPV
Endüktif güç
MVAr
SPV
Çalışma aralığı
MVAr
SPV
Çalışma karakteristiklerinin belirlenebilmesini
sağlamak için otomatik kontrol prensiplerinin ayrıntıları
Yazı ile ve/veya şemalar
SPV
Elektriksel konum ve sistem
gerilimi itibarıyla kullanıcı sistemine olan bağlantı noktası
Yazı ile
SPV
TRANSFORMATÖR MERKEZİ
ALTYAPISI
Mülkiyeti TEİAŞ’a ait ve TEİAŞ
tarafından işletilen veya yönetilen bir transformatör merkezindeki bir
kullanıcının ekipmanına ilişkin altyapı için:
Nominal üç faz (rms) kısa devre
dayanma akımı
(kA)
SPV
Nominal tek faz (rms) kısa
devre dayanma akımı
(kA)
SPV
Nominal kısa devre dayanma
süresi
saniye
SPV
Nominal (rms) sürekli akım
A
SPV
VERİ KAYIT BÖLÜMÜÇİZELGE 4
Sayfa 3/7
KULLANICI
SİSTEMLERİNE İLİŞKİN VERİLER
Devre
Parametreleri
Aşağıdaki verilerin ü standart planlama
verileridir. Tek hat şemasında gösterilen devrelerin ayrıntıları
verilmelidir.
Sıfır Bileşeni (karşılıklı)
100 MVA’nın
yüzdesi (%)
Y
Notlar
1. Veriler
içinde bulunulan ve mali yıl ve takip eden her yedi mali yıl için
verilmelidir. Bu, çizelgenin ilk sütununda verilerin geçerli olduğu yılların
gösterilmesi ile yapılabilir.
X
R
Sıfır Bileşeni (tek)
100 MVA’nın
yüzdesi (%)
Y
X
R
Pozitif Bileşeni
100 MVA’nın
yüzdesi (%)
Y
X
R
Işletme gerilimi
kV
Nominal Gerilim
kV
Bağlantı
Noktası 2
Bağlantı
Noktası 1
Geçerli
olduğu Yıllar
VERİ
KAYIT BÖLÜMÜÇİZELGE 4
Sayfa 4/7
KULLANICI
SİSTEMLERİNE İLİŞKİN VERİLER
Transformatör
Verileri
Aşağıdaki
verilerin ü standart planlama verileridir ve tek hat şemasında gösterilen
transformatörlerin ayrıntıları verilmelidir. Sargı ayarlarının, kademe
değişimnin ve topraklamanın ayrıntıları sadece kullanıcı sistemini primer
gerilim sistemi ile daha yüksek gerilim sistemine bağlayan transformatörler
için gereklidir.
Topraklama ayrıntıları uygun
olmayanı siliniz
Doğru/Dir/Rea
Doğru/Dir/Rea
Doğru/Dir/Rea
Doğru/Dir/Rea
Doğru/Dir/Rea
Doğru/Dir/Rea
Doğru/Dir/Rea
Notlar:
* Eğer Direnç veya Reaktans ise lütfen empedans değerini yanına yazınız
1. Veriler
içinde bulunulan ve mali yıl ve takip eden her yedi mali yıl için
verilmelidir. Bu, çizelgenin ilk sütununda verilerin geçerli olduğu yılların
gösterilmesi ile yapılabilir.
2. İki sekonder sargısı olan bir transformatör için YG ve AG1, YG ve
AG2 ve AG1 ve AG2 sargıları arasındaki pozitif ve sıfır bileşen kaçağı
empedansları gerekmektedir.
Kademe
Değiştirici
Tip (uygun olmayanı siliniz)
Açık/Kapalı
Açık/Kapalı
Açık/Kapalı
Açık/Kapalı
Açık/Kapalı
Açık/Kapalı
Açık/Kapalı
Adım büyüklüğü (%)
Aralık
(+%’den
-%’ye)
Bağlantı Grubu
Sıfır Bileşen Reaktansı
(Nominalin %’si)
Nominal
Güçteki pozitif Bileşen Direnci % olarak %’si
Nominal Kademe
Asgari Kademe
Azami Kademe
Nominal Güçteki
pozitif Bileşen Reaktansı%’si Olarak
Nominal Kademe
Asgari Kademe
Azami Kademe
Gerilim
Oranı
AG2
A1
YG
Nom. MVA
Transformatör rumuzu
Bağlantı veya Bağlantı Noktası
adı
Geçerli olduğu Yıllar
VERİ KAYIT BÖLÜMÜÇİZELGE 4
Sayfa 5/7
KULLANICI
SİSTEMLERİNE İLİŞKİN VERİLER
Şalt
Teçhizatı Verileri
Aşağıdaki verilerin
ü standart planlama verileridir ve bu veriler yüksek gerilimde çalışan şalt
teçhizatı kesiciler, yük ayırıcıları ve ayırıcılar için verilmelidir. Ayrıca
veriler mülkiyeti TEİAŞ’a ait, TEİAŞ tarafından işletilen veya yönetilen bir
şalt sahasında bulunan kesiciler için kesicilerin gerilimlerine bağlı
olmaksızın verilmelidir.
Asimetrik kesme
kapasitesinin testindeki DC zaman sabiti (saniye)
Notlar:
1. Nominal Gerilim IEC 694’de tanımlandığı
şekilde verilmelidir.
2. Veriler içinde bulunulan mali yıl ve takip eden her yedi mali yıl
için verilmelidir. Bu, çizelgenin ilk sütununda verilerin geçerli olduğu
yılların gösterilmesi ile yapılabilir.
Nominal (rms) sürekli akım
(A)
Başlangıç
Kısa Devre Akımı
Tek Faz
kA puant
3 Faz
kA puant
Kısa devre
kesme akımı
Tek Faz
kA (rms)
3 Faz
kA (rms)
Işletme gerilimi
kV
(rms)
Nominal
Gerilim
kV
(rms)
Teçhizat No.
Bağlantı
noktası
Geçerli olduğu yıllar
VERİ KAYIT BÖLÜMÜÇİZELGE 4
Sayfa 6/7
KULLANICI
SİSTEMLERİNE İLİŞKİN VERİLER
VERİ
BİRİM
VERİ KATEGORİSİ
KORUMA SİSTEMLERİ
Aşağıdaki bilgiler bağlantı
noktası kesicisini veya TEİAŞ kesicisini açan, uzaktan açan veya kapatan
koruma teçhizatı ile ilgilidir. Bilgiler E.5.19 (b)’de belirtilen zamanlama
gerekliliklerine göre değişiklik olmadığı sürece sadece bir kere
verilmelidir.
(a) Kullanıcı
sistemi üzerinde mevcut rölelerin ve koruma sistemlerinin ayarları da dahil
olmak üzere eksiksiz tanımı;
APV
(b) Tip ve gecikme
süreleri de dahil olmak üzere kullanıcı sistemi üzerindeki otomatik tekrar
kapama teçhizatının eksiksiz tanımı;
APV
(c) Ünite
transformatörü, start-up transformatörü, iç ihtiyaç transformatörü ve
bunların ilişkili olan bağlantılar üzerinde kurulu rölelerin ve koruma
sistemlerinin ayarları da dahil olmak üzere eksiksiz tanımı;
APV
(d) Çıkışında bir
kesici bulunan üretim ünitelerinde arızalar için gerilim sıfırlama süreleri.
APV
(e)
Arızanın ortadan
kaldırılma süreleri:
TEİAŞ iletim
sistemine doğrudan bağlı kullanıcı sistemlerinin bir kısmındaki elektriksel
arızalar için arıza giderme süresi.
Milisaniye
APV
VERİ KAYIT BÖLÜMÜÇİZELGE 4
Sayfa 7/7
KULLANICI
SİSTEMLERİNE İLİŞKİN VERİLER
Transient Aşırı
Gerilim Değerlendirmesi için Gerekli Bilgiler APV
Aşağıdaki bilgiler TEİAŞ tarafından
kullanıcılardan TEİAŞ ile ilgili kullanıcı arasındaki bir şalt sahası ile
ilgili olarak istenebilir. Kullanıcı sistemlerine dahil üçüncü bir tarafın
sistemin işletilmesi üzerindeki etkisi de bu bilgilerde yer almalıdır.
(a) Akım ve gerilim
transformatörlerinin buşinglerinin, mesnet izolatörlerinin, ayırıcıların,
kesicilerin, parafudurların ve bunun gibi teçhizatın yerleşim planları,
boyutları ve şalt sahası fiziki projeleri dahil olmak üzere verilecektir. Bu
teçhizatın elektriksel parametreleri de verilecektir.
(b) Baraya bağlı hatların ve
kabloların elektriksel parametreleri ve tesisine ilişkin ayrıntıları.
teçhizatın baraya bağlı veya bir transformatörün tersiyer sargısına veya
kablolar ve hatlar vasıtasıyla ilgili baraya bağlı transformatörlerin (varsa
nötr topraklama empedansı veya topraklama transformatörleri dahil olmak üzere,
seri reaktörlerin ve şönt kompanzasyon teçhizatının elektriksel parametreleri),
(c) Baraya doğrudan veya hatlar veya kablolar
vasıtasıyla bağlı teçhizatın temel izolasyon seviyeleri,
(ç) Baradaki ve baraya bağlı hatların
ve kabloların çıkış noktalarındaki aşırı gerilim koruması cihazlarının
özellikleri,
(d) TEİAŞ iletim sistemine bir ara
transformatör olmaksızın doğrudan veya dolaylı olarak bağlı her bir
transformatörün orta gerilim çıkışlarındaki arıza sayısı,
(e) 400 kV, 154 kV ve 66 kV’de çalışan
transformatörler için; üç veya beş çekirdekli veya tek fazlı ve nominal
gerilimdeki manyetik akı yoğunluğunda çalışma tepe değeri,
(f) Planlı devre dışı olma koşulları ile eşzamanlı
olarak devre dışı olabilecek ekipman.
Harmonik Çalışmalar (APV)
İletim ve
kullanıcı sistemleri üzerindeki harmonik bozulmasının incelenebilmesi için
Çizelge 4 kapsamında verilmemiş olan aşağıdaki bilgiler TEİAŞ tarafından
istenebilir
(a) Kullanıcının iletim sisteminin
havai hatlar ve yeraltı kabloları devreleri ayrılmalı ve aşağıdaki veriler her
bir tip için ayrı ayrı verilmelidir:
Pozitif
bileşen direnci
Pozitif bileşen
reaktansı
Pozitif
bileşen suseptansı
(b)
Kullanıcının iletim sistemine düşük gerilim tarafında bağlanan transformatörler
için aşağıdaki veriler verilmelidir:
Nominal
görünür gücü (MVA),
Gerilim
değiştirme oranı,
Pozitif
bileşen direnci,
Pozitif
bileşen reaktansı
(c) Bağlantı transformatörlerin düşük
gerilim noktaları için aşağıdaki veriler verilmelidir:
Eşdeğer
pozitif bileşen suseptansı,
Kapasitör
banklarının nominal gerilimi, MVAr kapasitesi ve filtre olarak bağlanmamış ise
bankı oluşturan parçaların tasarım parametreleri,
Kullanıcya ait
sistem empedansının pozitif bileşeni,
Asgari ve
azami talep MW ve Mvar,
Bağlantı
noktalarındaki harmonik akım kaynakları, darbeli ark ocakları ve endüktif
yüklerinin ayrıntıları
(ç) Planlı devre dışı olma koşulları
ile eşzamanlı olarak devre dışı olabilecek ekipman,
Gerilim Değerlendirmesi Çalışmaları APV
TEİAŞ ayrıntılı gerilim çalışması
için Çizelge 4’de yer alan bilgiler dışında başka bilgiler de talep edebilir.
TEİAŞ üçüncü taraflara ait sistemin işletilmesini etkileyen senkron/asenkron
motor ve üretim üniteleri ile ilgili bilgileri de talep edebilir.
TEİAŞ tarafından ayrıntılı gerilim
çalışması için talep edilebilecek bilgiler şunlardır;
(a) Kullanıcının iletim sistemine bağladığı devreler
için aşağıdaki veriler verilmelidir:
Pozitif bileşen direnci,
Pozitif bileşen reaktansı,
Pozitif bileşen suseptansı,
Reaktif
kompanzasyon ekipmanının MVAr kapasitesi
(b) Kullanıcının iletim sistemine düşük gerilim
tarafından bağlanan transformatörler için aşağıdaki veriler verilmelidir:
Nominal görünür gücü (MVA),
Gerilim dönüştürme oranı,
Pozitif bileşen direnci,
Pozitif bileşen reaktansı,
Volt olarak
kademe değişim aralığı,
Kademe
adımlarının sayısı,
Kademe
değiştiricinin türü: yükte veya boşta,
AVC otomatik
gerilim kontrol/kademe değiştiricinin gecikme süresi,
AVC otomatik
gerilim kontrol/kademe değiştiricinin kademe içi gecikme süresi,
(c) (b)’de belirtilen transformatörlerin düşük gerilim
tarafındaki noktalarda aşağıdaki veriler verilmelidir:
Dengeli pozitif bileşen suseptansı,
Reaktif
kompanzasyon ekipmanının MVAr kapasitesi,
Kullanıcıya ait sistem empedansının eşdeğer pozitif bileşeni,
Asgari ve azami talep (MW ve MVAr),
Puant ve
puant dışı yük koşullarının %75’indeki reaktif yükün tahmini değeri
Kısa Devre Analizleri:APV
Şalt sahası ile ilgili olarak,
mülkiyeti TEİAŞ’a ait, TEİAŞ tarafından işletilen veya yönetilen bir ekipmanın
kısa devre akımı nominal değerine yakın ise, TEİAŞ ayrıntılı gerilim çalışması
için Çizelge 4’de yer alan bilgiler dışında başka bilgiler de talep edebilir.
TEİAŞ üçüncü taraflara ait sistemin işletilmesini etkileyen senkron/asenkron
motor ve üretim üniteleri ile ilgili bilgileri de talep edebilir.
(a) Kullanıcının iletim sistemindeki devreleri için
aşağıdaki veriler verilmelidir:
Pozitif bileşen direnci,
Pozitif bileşen reaktansı,
Pozitif bileşen suseptansı,
Sıfır bileşen
direnci,
Sıfır bileşen
reaktansı,
Sıfır bileşen
suseptansı
(b) Kullanıcının iletim sistemine düşük gerilim
tarafından bağlanan transformatörleri için aşağıdaki veriler verilmelidir:
Nominal MVA,
Gerilim dönüştürme oranı,
Pozitif bileşen direnci, azami, asgari ve nominal kademede,
Pozitif bileşen reaktansı azami, asgari ve nominal kademede,
Sıfır bileşen
reaktansı nominal kademede,
Kademe
değiştirici aralığı,
Topraklama
yöntemi: doğrudan, direnç veya topraklama transformatörü ile
doğrudan
topraklanmış değilse topraklama empedansı
Sistem
performansını etkileyebilecek mahiyetteki devre dışı olmalar; dağıtım sistemine
bağlı 50 MW’ın üzerindeki santralların devre dışı olması, kullanıcı
sistemlerindeki ekipmanların planlı olarak devre dışı olması, üreticilere ait
ünitelerin devre dışı olması ile ilgili detaylı bilgiler.
Yıl 3-5
Hafta 8
Kullanıcılar ve benzeri
Hafta 13
Üreticiler
İB2
İB2
TEİAŞ, kullanıcıları
kendilerini etkileyecek mahiyetteki devre dışı olmalar hakkında bilgilendirir
Yıl 3-5
Hafta 28
Kullanıcı, bildirilen devre dışı olmanın kendisini olumsuz bir şekilde
etkilemesi durumunda TEİAŞ’ı bilgilendirir
"
Hafta 30
İB2
TEİAŞ, iletim sistemindeki
devre dışı olmalar ile ilgili planını hazırlar ve kullanıcıları bu devre dışı
olmalar ve muhtemel etkileri konusunda bilgilendirir
"
Hafta 34
Üretim grupları dışındaki üreticiler
ve iletim sistemine doğrudan bağlı müşteriler, şebeke bağlantı noktalarındaki
mülkiyeti kendilerine ait teçhizat ile ilgili ayrıntıları verirler
Yıl 1-2
Hafta 13
İB2
TEİAŞ kullanıcıları kendilerini
etkileyecek mahiyetteki devre dışı olmalar hakkında bilgilendirir
Yıl 1-2
Hafta 28
TEİAŞ kullanıcı sistemi
etkileyen ilgili devre dışı olmaların ayrıntılarını sunar
Yıl 1-2
Hafta 32
İB2
TEİAŞ Kullanıcıları üretim kısıtları
veya onların sistemleri üzerindeki diğer etkiler hakkında bilgilendirir
Yıl 1-2
Hafta 34
Kullanıcı, bildirilen
kısıtlamalar veya diğer etkilerin kendisini olumsuz bir şekilde etkilemesi
durumunda, TEİAŞ’ı bilgilendirir
Yıl 1-2
Hafta 36
İB2
TEİAŞ iletim sistemi devre dışı
olma planının son halini ve bu planın kullanıcı sistemleri üzerindeki
etkilerine ilişkin görüşlerini kullanıcılara bildirir.
Yıl 1-2
Hafta 49
İB2)
Üretici,
kullanıcı ve iletim sistemine doğrudan bağlı müşteriler önceden açıklamış
oldukları devre dışı olma planında zaman içinde meydana gelen değişiklikler
ile ilgili olarak TEİAŞ’ı bilgilendirir
Gelecek Hafta 8’den yıl sonuna
Olduğunda
İB2
TEİAŞ şebeke bağlantı noktaları
arasındaki 5 MW’lık yük transferi kapasitesinin ayrıntılarını açıklar
İçinde bulunulan yıl
TEİAŞ istediğinde
İB2
Not: Kullanıcılar yukarıdaki
prosedür ile TEİAŞ’ın programlama safhasında sağlayacağı bilgiler için İB2’ye
başvurmalıdırlar.
VERİ KAYIT BÖLÜMÜÇİZELGE 6
Sayfa
1/1
BAĞLANTI
NOKTALARINDAKİ YÜK KARAKTERİSTİKLERİ
Çizelge 6’da
yer alan veriler standart planlama verileridir ve mevcut ve üzerinde anlaşmaya
varılan muhtemel bağlantılar için verilmelidir. Bu verilerin sadece TEİAŞ
tarafından talep edildiği takdirde güncellenmelidir.
GELECEK YILLAR
İÇİN VERİLER
VERİ
BİRİM
Yıl
1
Yıl
2
Yıl
3
Yıl
4
Yıl
5
Yıl
6
Yıl
7
Yıl
8
Yıl
9
Yıl
10
BAĞLANTI NOKTASINDAKİ TALEPLER İÇİN
Aşağıdaki bilgiler sadece TEİAŞ tarafından istediğinde
verilmelidir;
Karakteristikleri yurtiçi veya ticari ve sınai yükün
standart aralığından farklı olan yüklerin ayrıntıları:
(Lütfen ekleyiniz)
Talebin puant bağlantı noktası talebi sırasındaki TEİAŞ
iletim sistemi üzerindeki gerilim ve frekans dalgalanmalarına karşı olan
hassasiyeti aktif güç
Yükün veya talebin gerilime göre hassasiyeti
MW/kV MVAr/kV
Yükün veya talebin frekansa göre hassasiyeti
MW/Hz MVAr/Hz
Reaktif gücün frekansa göre hassasiyeti Çizelge 9’da veya
Çizelge 1 de verilen güç faktörü ile, Çizelge 9’da reaktif güç ile ilgili Not
6 ile bağlantılıdır.
TEİAŞ iletim sistemi üzerindeki faz dengesizliği
- azami
(%)
- ortalama
(%)
TEİAŞ iletim sistemi üzerindeki azami harmonik içerik
(%)
Kısa dönem fliker şiddeti ve uzun dönem fliker şiddeti de
dahil olmak üzere ortak bağlantı noktasında bağlantı şartları kapsamında izin
verilen talep dalgalanmasından daha yüksek talep dalgalanmasına yol
açabilecek yüklerin ayrıntıları
VERİ KAYIT
BÖLÜMÜ
ÇİZELGE 7
Sayfa
1/1
TEİAŞ TARAFINDAN
KULLANICILARA SAĞLANACAK VERİLER
1.
TEİAŞ, İletim lisansında yer alan yükümlülüğü doğrultusunda, iletim sisteminin
kullanım imkanları hakkında kullanıcılara bilgi vermek üzere hazırlanan
bağlantı olanakları raporunuimkanları bildirimini yıllık olarak
yayınlayacaktır.
2.
Kullanıcının yatırım yapmayı planladığı bölgeye ilişkin bağlantı imkanları
hususunda çok detaylı olan bazı ek bilgilere ihtiyaç duyması durumunda, TEİAŞ
ile bağlantıya geçebilir. TEİAŞ kullanıcının isteyeceği saha ile ilgili ek
bilgiler için bir görüşme düzenleyebilir ve bu bilgileri sağlayabilir.
3.
İletim lisansında, TEİAŞ, iletim sistemine bağlantı ve sistem kullanımı için
anlaşma şartları öne sürmeye yetkili kılınmıştır. İletim lisansı uyarınca, bu
anlaşmanın şartları ile ilgili görüşmeler sırasında TEİAŞ kullanıcıya ek
bilgileri vermeye yükümlüdür.
TEİAŞ TARAFINDAN
KULLANICILARA SAĞLANACAK VERİLER
YÖNETMELİK
TANIM
BŞ
Manevra şeması
BŞ
Saha sorumluluk çizelgeleri
PB
Sistem puantının gerçekleştiği
tarih ve saat
Sistem minimum tüketiminin
gerçekleştiği tarih ve saat
İB2
Çeşitli zaman çizelgelerinde
üreticiler için santral talep yedekleri ve kullanılabilir güç gereklilikleri
Devre dışı olma planlaması için
gerekli olan eşdeğer şebekeler
İB4
Haftalık işletme programı
DB1
Talep tahminleri, bildirilen
yedek ve dengesizlik, dağıtım sistemine bağlı santralların örnek nitelikteki
senkronizasyon ve desenkronizasyon süreleri.
DB2
Alış-satış kabulleri, ilgili kullanıcılar
için yan hizmet talimatları, acil durum talimatları
DB3
Dağıtım sistemine bağlı
talepler için talep kontrolünü gerçekleştiren düşük frekans rölesinin konumu,
sayısı ve düşük frekans rölesi ayarı.
VERİ KAYIT BÖLÜMÜÇİZELGE 8
Sayfa
1/2
TALEP PROFİLİ
VE AKTİF GÜÇ VERİLERİ
Aşağıdaki bilgiler
kullanıcılar ve iletim sistemine doğrudan bağlı müşteriler tarafından takvim
yılının 24. haftasında verilmelidir.
VERİ
YIL
0
YIL
1
YIL
2
YIL
3
YIL
4
YIL
5
YIL
6
YIL
7
YIL
8
YIL
9
YIL
10
GÜNCEL ZAMANI
VERİ
KATEGORİSİ
Talep Profili
Kullanıcının sistem profili
Kullanıcının yıllık azami
talebinin meydana geldiği gün (MW)
TEİAŞ’ın yıllık puant talebinin
meydana geldiği gün (MW)
TEİAŞ’ın yıllık asgari
talebinin meydana geldiği gün (MW)
0000: 0100
Hafta 24
SPV
:
:
0100:0200
:
:
:
:
0200: 0300
:
:
:
:
0300: 0400
:
:
:
:
0400: 0500
:
:
:
:
0500: 0600
:
:
:
:
0600: 0700
:
:
:
:
0700: 0800
:
:
:
:
0800: 0900
:
:
:
:
0900: 1000
:
:
:
:
1000: 1100
:
:
:
:
1100: 1200
:
:
:
:
1200: 1300
:
:
:
:
1300: 1400
:
:
:
:
1400: 1500
:
:
:
:
1500: 1600
:
:
:
:
1600: 1700
:
:
:
:
1700: 1800
:
:
:
:
1800: 1900
:
:
:
:
1900: 2000
:
:
:
:
2000: 2100
:
:
:
:
2100:2200
:
:
:
:
2200:2300
:
:
:
:
2300:0000
:
:
:
:
VERİ KAYIT BÖLÜMÜÇİZELGE 8
Sayfa 2/2
VERİ
Sonuçlar
YIL
0
YIL
1
YIL
2
YIL
3
YIL
4
YIL
5
YIL
6
YIL
7
YIL
8
YIL
9
YIL
10
Fiili
Havaya göre
Düzeltilmiş
Aktif Güç Verileri
Kullanıcıların ve iletim sistemine doğrudan bağlı
müşterilerin toplam yıllık ortalama aktif güçleri:
Yurtiçi
Zirai
Ticari
Sınai
Raylı Sistem Taşımacılığı,
Darbeli Ark Ocakları
Aydınlatma
Kullanıcı sistemi
Kayıplar
Puant Altı:
Yurtiçi
Ticari
NOTLAR:
1.
“YIL” “TEİAŞ Mali Yılı” anlamındadır.
2.
Talep ve aktif güç verileri TEİAŞ iletim sistemine bağlantı yapılan noktada
ölçülmüş olmalı ve küçük santrallar ile müşteri santralının üretiminin net
değeri bu talepten çıkarılmalıdır. Kullanıcı sistemi içindeki müşterileri
besleyen tedarikçiler tarafından karşılanan talep bu verilere dahil
edilmelidir. Küçük santralların iç tüketimi kullanıcı tarafından verilen
bağlantı noktasındaki talep verilerine dahil edilmelidir.
3.
Talep profili ve aktif güç verileri bütün bağlantı noktaları da dahil olmak
üzere şebeke işletmecisinin sistemi ve iletim sistemine doğrudan bağlı her
müşteri için olmalıdır. Talep profili kullanıcılara TEİAŞ iletim sistemi
üzerinde olabilecek sayısal azami talebi göstermelidir.
4.
Ayrıca, talep profili TEİAŞ’ın belirleyeceği belirli günler için de
verilmelidir, fakat TEİAŞ bir takvim yılında bir defadan fazla bu tür bir
istekte bulunmamalıdır.
VERİ KAYIT BÖLÜMÜÇİZELGE 9
Sayfa 1/3
BAĞLANTI
NOKTASI VERİLERİ
Aşağıdaki bilgiler kullanıcılar
ve iletim sistemine doğrudan bağlı müşteriler tarafından her yılın 24.takvim
haftasına kadar TEİAŞ’a verilmelidir.
VERİ
YIL
0
YIL
1
YIL
2
YIL
3
YIL
4
YIL
5
YIL
6
YIL
7
YIL
8
YIL
9
YIL
10
GÜNCEL ZAMANI
VERİ KATEGORİSİ
SAATLİK TALEPLER VE GÜÇ FAKTÖRLERİ
(Not 2, 3 ve 5’e bakınız)
Yandaki kutuda yer alan noktadaki talepler ve güç faktörü:
şebeke bağlatı noktasının adı
Bağlantı noktasındaki yıllık saatlik puant
MW
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Hafta 24
SPV
Cos f
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Hafta 24
SPV
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Hafta 24
SPV
Küçük santrallar ve müşteri santralları için
yapılan yük düşümü (MW)
Hafta 24
SPV
TEİAŞ talebinin yıllık yarım saatlik puantının zamanı
MW
-
-
-
-
-
-
-
-
-
-
-
Hafta 24
SPV
Cos f
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Hafta 24
SPV
Küçük santrallar ve müşteri santralları için yapılan
kesinti (MW)
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Hafta 24
SPV
TEİAŞ talebinin yıllık saatlik asgari değerinin zamanı
MW
-
-
-
-
-
-
-
-
-
-
-
Hafta 24
SPV
Cosf.
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Hafta 24
SPV
Küçük santrallar ve müşteri santralları için
yapılan yük düşümü (MW)
Hafta 24
SPV
TEİAŞ’ın belirtebileceği diğer zamanlar için
MW
yılda bir kez
SPV
Cosf.
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
yılda bir kez
SPV
Küçük santrallar ve müşteri santralları için
yapılan yük düşümü (MW)
-
-
-
-
-
-
-
-
-
-
-
yılda bir kez
VERİ KAYIT BÖLÜMÜÇİZELGE 9
Sayfa 2/3
VERİ
YIL
0
YIL
1
YIL
2
YIL
3
YIL
4
YIL
5
YIL
6
YIL
7
YIL8
YIL
9
YIL
10
GÜNCEL ZAMANI
VERİ
KATEGORİSİ
TALEP TRANSFERİ KAPASİTESİ ANA SİSTEM
Bir kullanıcının talebi veya talep grubunun alternatif bir
bağlantı noktasından besleneceği durumlarda aşağıdaki bilgiler verilmelidir
Birinci devrenin arızadan dolayı devre dışı olma
durumunda;
Alternatif bağlantı noktasının adı
Hafta 24
SPV
Transfer edilecek talep
(MW)
Hafta 24
SPV
(MVAr)
Hafta 24
SPV
Transfer metodu;
Elle (E)
Otomatik (O)
Transferin yapılacağı zaman (saat)
Hafta 24
SPV
İkinci devrenin planlı devre dışı olma durumu
Alternatif bağlantı noktasının adı
Hafta 24
SPV
Transfer edilen
talep
(MW)
Hafta 24
SPV
(MVAr)
Hafta 24
SPV
Transfer metodu
Hafta 24
SPV
Elle (E)
Otomatik (O)
Transferin yapılacağı zaman (saat)
Hafta 24
SPV
Not: Yukarıdaki şebeke
bağlantı noktaları için talep transfer kapasitesi ile ilgili bilgiler içinde
bulunulan yılda güncellenmelidir – Çizelge 5’e bakınız.
VERİ KAYIT BÖLÜMÜÇİZELGE 9
Sayfa 3/3
VERİ
YIL
0
YIL
1
YIL
2
YIL
3
YIL
4
YIL
5
YIL
6
YIL
7
YIL
8
YIL
9
YIL
10
GÜNCEL ZAMANI
VERİ
KATEGORİSİ
KÜÇÜK SANTRAL VE MÜŞTERİ ÜRETİMİ ÖZETİ
Küçük santralların veya müşteri üretim ünitelerinin
bulunduğu bağlantı noktası için aşağıdaki bilgiler gereklidir:
Küçük santralların ve müşteri üretim ünitelerinin sayısı
Hafta 24
SPV
Ünitelerin sayısı
Hafta 24
SPV
Ünitelerin toplam kapasitesi
Hafta 24
SPV
Kullanıcı sisteminin 50 MW’ın üzerindeki dağıtım sistemine
bağlı bir santralın kapasitesi üzerinde kısıt yarattığı durumlarda;
Santralın adı
Hafta 24
SPV
Ünitenin numarası
Hafta 24
SPV
Sistemin kısıtlı kapasitesi
Hafta 24
SPV
Çizelge 4 kapsamında sunulacak her
bir tek hat şeması için bağlantı noktası talepleri, güç faktörleri TEİAŞ
talebinin yıllık yarım saatlik puantının belirtilen değeri için verilmelidir:
Bağlantı noktası
Yıl
Hafta 24
SPV
Bağlantı Noktası
Talep
Güç Faktörü
NOTLAR:
1. “YIL” “TEİAŞ Mali Yılı” anlamındadır.
YIL0 içinde bulunulan mali yıla karşılık gelmektedir.
2. Talep verileri küçük santrallar
ile müşteri santralının üretiminin neti olmalıdır. Kullanıcı sistemi içindeki
müşterileri besleyen tedarikçiler tarafından karşılanan talep verilere dahil
edilmelidir. Dağıtım sistemine bağlı santralların iç tüketim kullanıcı
tarafından verilen talep verilerine dahil edilmemelidir.
3. Puant talepler çeşitli olarak bir
bağlantı noktasına ilişkin olmalı ve TEİAŞ iletim sistemi üzerinde kullanıcının
azami talebini göstermelidir. Bir bağlantı noktasındaki baraların ayrı
bölümlerde çalışmaları planlanıyorsa baranın her bir bölümü için ayrı talep
verileri verilmelidir.
Talepler hesaplanırken
kullanıcı tarafından küçük santralların ve müşteri üretim ünitelerinin
üretimleri yukarıda Not 2’de ve çizelgede belirtildiği şekilde dikkate
alınmalı ve talepten düşülmelidir.
5. TEİAŞ, rüzgar, akarsu gibi üretimi
güvenilir olmayan veya programlanamayan veya diğer bir yönteme göre değişiklik
gösteren küçük santralların muhtemel üretim profilinin belirlenebilmesi için
gerekli bilgileri talep edebilir.
6. Bir bağlantı noktasındaki toplam
talebin %95’inden fazlasının senkron motorlara ait olması durumunda, azami ve
asgari sürekli ikazdaki güç faktörü değerleri verilebilir.
7. Güç faktörü verilerinde kullanıcı
sistemindeki seri reaktif kayıplar yer almalı, fakat reaktif kompanzasyon (bu
değerler ayrıca Çizelge 4’te yer almaktadır) değerleri bulunmamalıdır.
VERİ KAYIT BÖLÜMÜÇİZELGE 10
Sayfa
1/1
KISA DEVRE
VERİLERİ
Çizelge 10’da yer alan veriler standart planlama verileridir
ve TEİAŞ iletim sistemine bir bağlantı noktasından bağlı veya bağlanacak
kullanıcılar tarafından verilmelidir. Veriler her yıl 24. haftada verilmelidir.
Çizelge 4’teki tek hat şemasında yer alan her bir bağlantı noktası için
aşağıdaki bilgiler verilmelidir.
VERİ
BİRİM
YIL
0
YIL
1
YIL
2
YIL
3
YIL
4
YIL
5
YIL
6
YIL
7
YIL
8
YIL
9
YIL
10
Bağlantı noktasının adı
Bağlantı noktasındaki
kullanıcı sisteminden iletim sistemine
akan kısa devre akımı
(kA)
Simetrik üç faz kısa devre akımı;
Kısa devre anında
(kA)
Subtransient kısa devre akımı sona erdikten sonra
(kA)
Kısa devre anındaki pozitif bileşen X/R oranı
Kısa devre noktasındaki kısa devre öncesi gerilim (eğer
1.0 p.u.dan farklı ise(*)) (Not 1’e bakınız)
(p.u.)
Bağlantı noktasındaki negatif bileşen empedansları (**)
(**) Bağlantı noktasındaki
negatif bileşen empedansları verilmemiş ise, pozitif bileşen ile aynı
olduğu kabul edilecektir.
VERİ KAYIT BÖLÜMÜÇİZELGE 11
Sayfa
1/2
KISA DEVRE
VERİLERİ
Çizelge 11’de yer alan veriler standart planlama verileridir ve iletim
sistemine doğrudan bağlı veya dağıtım sistemine bağlı üreticiler tarafından
verilmelidir. Veriler her yıl 24. haftada verilmelidir.
Ünite Transformatörlerinden
akan kısa devre akımları
Ünite güç transformatörleri için
aşağıdaki bilgiler verilmelidir. Bir üniteye bağlı birden fazla transformatör
varsa, toplam kısa devre akımı verilebilir. Normal işletme koşullarında azami
sayıdaki ünitenin devrede olduğu kabul edilmeli, ayrıca, ünite panosuna bağlı
senkron ve/veya asenkron motorların ve yardımcı üretim ünitelerinin, örneğin,
yardımcı gaz türbinlerinin kısa devre akımına katkıları da gözönüne
alınmalıdır.
VERİ
BİRİM
YIL
0
YIL
1
YIL
2
YIL
3
YIL
4
YIL
5
YIL
6
YIL
7
YIL
8
YIL
9
YIL
10
Santral
Ünite transformatörünün numarası
Ünite transformatörü çıkışında bir kısa devre için
simetrik üç faz kısa devre akımı;
Kısa devre anında
(kA)
Subtransient kısa devre akımı sona erdikten sonra
(kA)
Kısa devre anındaki pozitif bileşen X/R oranı
Subtransient zaman sabiti (eğer 40 milisaniyeden farklı
ise)
Milisaniye
Kısa devre noktasındaki kısa devre öncesi gerilim (eğer
1,0 p.u.dan farklı ise) (Not 1’e bakınız)
(p.u.)
Bağlantı noktasındaki sıfır bileşen empedansları:
-
Direnç
(%)
100 MVA
-
Reaktans
(%)
100 MVA
Not 1. Yukarıda verilen kısa devre
öncesi gerilim en yüksek kısa devre akımını veren 0,95 ila 1,05 aralığındaki
gerilimi göstermelidir.
Not 2. %100 MVA 100 MVA’nın yüzdesinin (%)
kısaltmasıdır.
Not 3. Sıfır bileşen direnç ve reaktans,
santral transformatöründen iletim sistemine sıfır bileşen kısa devre akımı
akması durumunda verilmelidir.
Not
4. p.u. gerilimin işletme değerinin
nominal değerine oranıdır.
VERİ KAYIT BÖLÜMÜÇİZELGE 11
Sayfa
2/2
SANTRAL
TRANSFORMATÖRLERİNDEN AKAN KISA DEVRE AKIMLARI
TEİAŞ iletim sistemine doğrudan
bağlı santral transformatörleri için aşağıdaki bilgiler verilmelidir.Normal
işletme koşullarında azami sayıdaki üretim grubunun devrede olduğu kabul
edilmeli, ayrıca, santral panosuna bağlı senkron ve/veya asenkron motorların ve
yardımcı üretim ünitelerinin, örneğin, yardımcı gaz türbinlerinin kısa devre
akımına katkıları da gözönüne alınmalıdır. Kısa devre akımı, transformatör YG
çıkış barasındaki bir kısa devre için transformatörden akan akım olarak ifade
edilmelidir. Kısa devre tipi olarak üç faz toprak arızası kabul edilmelidir.
Sistemin X/R oranının kısa devre akımına etkisinin belirlenebilmesi için,
ayrıca aşağıdaki bilgilerin verilmesi gereklidir.
VERİ
BİRİM
YIL
0
YIL
1
YIL
2
YIL
3
YIL
4
YIL
5
YIL
6
YIL
7
YIL
8
YIL
9
YIL
10
Santral
Santral transformatörünün numarası
Transformatör çıkışında bir kısa devre için simetrik üç
faz kısa devre akımı;
Kısa devre anında
(kA)
Subtransient kısa devre akımı sona erdikten sonra
(kA)
Kısa devre anındaki pozitif bileşen X/R oranı
Subtransient zaman sabiti (eğer 40 milisaniyeden farklı
ise)
Milisaniye
Kısa devre noktasındaki kısa devre öncesi gerilim (eğer
1,0 p.u.dan farklı ise) (Not 1’e bakınız)
(p.u.)
Bağlantı noktasındaki sıfır bileşen empedansları:
-
Direnç
(%)
100 MVA
-
Reaktans
(%)
100 MVA
Not 1. Yukarıda verilen kısa devre öncesi
gerilim en yüksek kısa devre akımını veren 0,95 ila 1,05 aralığındaki gerilimi
göstermelidir.
Not 2. %100 MVA 100 MVA’nın yüzdesinin (%)
kısaltmasıdır.
Not 3. Sıfır bileşen direnç ve reaktans, santral
transformatöründen iletim sistemine sıfır bileşen kısa devre akımı akması
durumunda verilmelidir.
EK 24[80]
TEÇHİZATIN NUMARALANDIRILMASI VE İSİMLENDİRİLMESİ
Teçhizat numaralandırma ve isimlendirmesi için standart manevra
şeması:
“…..3” : Hat fideri bara
ayırıcısı, çift ana baralı sistemde bara 1 ayırıcısı,
“…..5” : Trafo, ünite, transfer fiderinin ana bara tarafındaki
ayırıcısı, çift ana baralı sistemde bara 2 ayırıcısı, bara bölümleyici
ayırıcısı,
“…..6”: Trafo, ünite,
transfer/kuplaj kesicisi,
“…..7”: Transfer fiderinin transfer bara tarafındaki ayırıcısı, trafo
fiderinin trafo tarafındaki ayırıcısı, ünite fiderinin trafo tarafındaki
ayırıcısı,
“…..9”: By-Pass veya transfer ayırıcısı,
“…..0” :Fider toprak ayırıcısı.
Teçhizat numaraları TM kumanda
odasındaki ilgili pano ve şalt sahasındaki ilgili teçhizat üzerinde
bulunmalıdır.
[1] 26 Kasım
2017 tarihli ve 30252 sayılı Resmi Gazete’de yayımlanan Yönetmelik ile
yürürlükten kaldırılmıştır.
[2] 9 Mayıs 2021 tarihli ve 31479 sayılı Resmi Gazetede yayımlanan
Yönetmelikle değiştirilmiştir.
[3] 9 Mayıs 2021 tarihli ve 31479 sayılı Resmi Gazetede yayımlanan
Yönetmelikle eklenmiştir
[4] 30
Temmuz 2016 tarih ve 29786 sayılı Resmi Gazete’de yayımlanan yönetmelik ile
eklenmiştir.
[5] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[6] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[7] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[9] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[10] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle eklenmiştir.
[11] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[12] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle eklenmiştir.
[13] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[14] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[15] 7 Mayıs 2015 tarihli ve 29348 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[16] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle eklenmiştir.
[17] 7 Mayıs 2015 tarihli ve 29348 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[18] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[19] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle eklenmiştir.
[20] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[21] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[22] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[23] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[24] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle eklenmiştir.
[25] 7 Mayıs 2015 tarihli ve 29348 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[26] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle eklenmiştir.
[27] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle eklenmiştir.
[28] 19 Kasım 2022 tarihli ve 32018 sayılı Resmi Gazetede yayımlanan Yönetmelikle eklenmiştir.
[29] 1 Mart 2020 tarih ve 31055 sayılı Resmi Gazete’de
yayımlanan yönetmelik ile eklenmiştir.
[30] 30 Temmuz 2016 tarih ve 29786 sayılı Resmi
Gazete’de yayımlanan yönetmelik ile eklenmiştir.
[31] 7 Mayıs 2015 tarihli ve 29348 sayılı Resmi Gazetede yayımlanan Yönetmelikle eklenmiştir.
[32] 26 Kasım
2017 tarihli ve 30252 sayılı Resmi Gazete’de
yayımlanan Yönetmelikle değiştirilmiştir.
[33] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[34] 26 Kasım
2017 tarihli ve 30252 sayılı Resmi Gazetede yayımlanan
Yönetmelikle yürürlükten kaldırılmıştır.
[35] 26 Kasım
2017 tarihli ve 30252 sayılı Resmi Gazetede yayımlanan
Yönetmelikle değiştirilmiştir.
[36] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[37] 26 Kasım
2017 tarihli ve 30252 sayılı Resmi Gazetede yayımlanan
Yönetmelikle değiştirilmiştir.
[38] 26 Kasım
2017 tarihli ve 30252 sayılı Resmi Gazetede yayımlanan
Yönetmelikle yürürlükten kaldırılmıştır.
[39] 9 Mayıs 2021 tarihli ve 31479 sayılı Resmi Gazetede yayımlanan
Yönetmelikle değiştirilmiştir.
[40] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[41] 13 Temmuz 2023 tarihli ve 32247 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[42] 26 Kasım
2017 tarihli ve 30252 sayılı Resmi Gazetede yayımlanan
Yönetmelikle yürürlükten kaldırılmıştır..
[43] 7 Mayıs 2015 tarihli ve 29348 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[44] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[45] 9 Mayıs 2021 tarihli ve 31479 sayılı Resmi Gazetede yayımlanan
Yönetmelikle değiştirilmiştir.
[46] 9 Mayıs 2021 tarihli ve 31479 sayılı Resmi Gazetede yayımlanan
Yönetmelikle değiştirilmiştir.
[47] 30 Temmuz 2016 tarihli ve 29786 sayılı Resmi
Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[48] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[49] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[50] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[51] 7 Mayıs 2015 tarihli ve 29348 sayılı Resmi Gazetede yayımlanan Yönetmelikle yürürlükten
kaldırılmıştır.
[52] 12 Temmuz 2014 tarihli ve 29058 sayılı Resmi Gazetede yayımlanan Yönetmelikle eklenmiştir.
[53] 7 Mayıs 2015 tarihli ve 29348 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[54] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[55] 7 Mayıs 2015 tarihli ve 29348 sayılı Resmi Gazetede yayımlanan Yönetmelikle eklenmiştir.
[56] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[57] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[58] 7 Mayıs 2015 tarihli ve 29348 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[59] 7 Mayıs 2015 tarihli ve 29348 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[60] 13 Temmuz 2023 tarihli ve 32247 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[61] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[62] 7 Mayıs 2015 tarihli ve 29348 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[63] 7 Mayıs 2015 tarihli ve 29348 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[64] 7 Mayıs 2015 tarihli ve 29348 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[65] 7 Mayıs 2015 tarihli ve 29348 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[66] 7 Mayıs 2015 tarihli ve 29348 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[67] 7 Mayıs 2015 tarihli ve 29348 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir
[68] 7 Mayıs 2015 tarihli ve 29348 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir
[69] 7 Mayıs 2015 tarihli ve 29348 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir
[70] 7 Mayıs 2015 tarihli ve 29348 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[71] 7 Mayıs 2015 tarihli ve 29348 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[72] 31/10/2021
tarihli ve 31645 sayılı Resmi Gazetede yayımlanan Yönetmelikle eklenmiştir.
[73] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[74] 7 Mayıs 2015 tarihli ve 29348 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[75] 7 Mayıs 2015 tarihli ve 29348 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[76] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[77] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[78] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[79] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle değiştirilmiştir.
[80] 22 Nisan 2017 tarihli ve 30046 sayılı Resmi Gazetede yayımlanan Yönetmelikle eklenmiştir.
[81] 17/12/2024 tarihli ve 32755 sayılı Resmi Gazetede
yayımlanan değişiklik ile bu maddeye birinci fıkradan sonra gelmek üzere
(2) ve (3) sayılı fıkralar eklenmiş ve diğer fıkralar buna göre teselsül
ettirilmiştir.
